申请日 20200927
公开（公告）日 20201218
IPC分类号 B01D33/03; B01D33/76; B01D33/80; F16L55/24
摘要

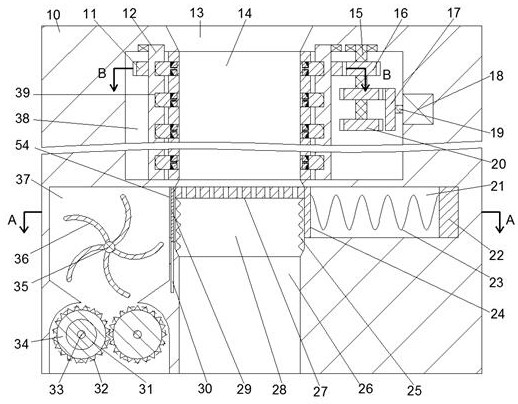

本发明公开了一种含过滤功能的建筑工程用污水处理装置，包括主体，所述主体内设有上侧通过进水口与外界相通的管道，所述管道周围设有疏通组件，所述管道下侧连通设有与水管相连的出水管的过滤腔，所述过滤腔内设有过滤组件，所述过滤腔左侧设有通过连通口与所述过滤腔相通且下侧与回收箱连接的回收腔，所述回收腔内设有回收组件，该装置通过管道疏通装置内的疏通块不断伸缩，疏通管道，管道内设有过滤装置过滤废水内的混凝土与石子等杂质，当杂质堆积到一定重量时推块将杂质推至回收腔内，保障过滤效果。
权利要求书
1.一种含过滤功能的建筑工程用污水处理装置，包括主体，其特征在于：所述主体内设有上侧通过进水口与外界相通的管道，所述管道周围设有疏通组件，所述管道下侧连通设有与水管相连的出水管的过滤腔，所述过滤腔内设有过滤组件，所述过滤腔左侧设有通过连通口与所述过滤腔相通且下侧与回收箱连接的回收腔，所述回收腔内设有回收组件，所述疏通组件包括位于所述管道外侧的驱动腔，所述管道端壁均匀设有若干疏通槽，所述疏通槽内滑动设有疏通块，所述疏通块内等角度设有六个伸缩槽，所述伸缩槽内滑动设有含毛刷的伸缩块，所述伸缩块与所述伸缩槽内侧端壁通过伸缩弹簧连接，所述疏通块一端固定安装有与所述管道外侧端壁通过疏通弹簧连接的挡块，所述驱动腔上端壁转动安装有内侧均匀设有若干与所述疏通块滑动配合的限位槽的转动筒，所述转动筒外侧固定安装有主动转动齿轮，所述驱动腔上端壁转动安装有位于所述转动筒右侧的从动轴，所述从动轴上固定安装有与所述主动转动齿轮啮合的从动转动齿轮以及位于所述从动转动齿轮下侧的两个相同的正反转齿轮，所述驱动腔右侧端壁固定安装有电机，所述电机左侧动力连接有驱动轴，所述驱动轴上固定安装有能与所述正反转齿轮啮合的扇形端面齿轮。
2.根据权利要求1所述一种含过滤功能的建筑工程用污水处理装置，其特征在于：所述过滤组件包括与所述过滤腔内侧端壁滑动安装且下侧与所述过滤腔通过过滤弹簧连接的过滤板，所述过滤腔右侧连通设有滑动腔，所述滑动腔内滑动设有滑动块，所述滑动块左侧通过推块弹簧连接有与所述过滤板右侧相抵的推动块，所述过滤腔前侧设有与所述滑动腔相通的传动腔，所述传动腔后端壁滑动设有后侧含磁铁的升降块，所述过滤板前侧设有能与所述磁铁通过磁性配合的铁块，所述连通口下侧设有挡板滑动槽，所述挡板滑动槽内滑动设有与所述过滤板左侧固定连接的挡板。
3.根据权利要求2所述一种含过滤功能的建筑工程用污水处理装置，其特征在于：所述过滤组件还包括与所述传动腔左侧端壁转动安装的第一传动轴以及位于所述第一传动轴前侧的第二传动轴，所述第一传动轴上固定安装有单向齿轮，所述升降块前侧固定安装有与所述单向齿轮啮合的齿条，所述第一传动轴、所述第二传动轴上分别固定安装有绕线轮，后侧所述绕线轮上绕有与所述滑动块左侧相连的推动线，所述传动腔右侧设有与所述滑动腔右侧连接的连线腔，前侧所述绕线轮上绕有穿过所述连线腔与所述滑动块右侧连接的复位线。
4.根据权利要求1所述一种含过滤功能的建筑工程用污水处理装置，其特征在于：所述绕线轮包括绕线内轮以及与所述传动腔右端壁转动安装的绕线外轮，所述绕线外轮内侧等角度设有六个卡槽，所述绕线内轮外侧等角度设有六个卡块滑动槽，所述卡块滑动槽内滑动设有与所述卡槽配合且与所述卡块滑动槽通过卡块弹簧连接的卡块，所述单向齿轮包括单向外轮、单向内轮，所述单向内轮为棘轮，所述单向外轮外侧与所述齿条啮合，所述单向外轮内侧铰接有两个与所述单向内轮配合且与所述单向外轮通过棘爪弹簧连接的棘爪。
5.根据权利要求4所述一种含过滤功能的建筑工程用污水处理装置，其特征在于：所述回收组件包括与所述回收腔前端壁转动安装且向前延伸至所述传动腔的扇叶转动轴，所述回收腔内设有与所述扇叶转动轴固定安装的扇叶，所述传动腔内设有与所述扇叶转动轴、所述第二传动轴固定安装且相互啮合的锥齿轮，所述回收腔前端壁左右对称转动安装有位于所述扇叶转动轴下侧的破碎转动轴，右侧所述破碎转动轴向前延伸至所述传动腔，所述回收腔内设有与所述破碎转动轴固定安装且相互配合的破碎辊以及位于所述破碎辊后侧且相互啮合的破碎齿轮，所述传动腔内设有与左侧所述破碎转动轴、所述扇叶转动轴固定安装且通过皮带连接的皮带轮。
说明书
一种含过滤功能的建筑工程用污水处理装置
技术领域
本发明涉及建筑工程技术领域，具体地说是一种含过滤功能的建筑工程用污水处理装置。
背景技术
建筑工程是为新建、改建或扩建房屋建筑物和附属构筑物设施所进行的规划、勘察、设计和施工、竣工等各项技术工作和完成的工程实体以及与其配套的线路、管道、设备的安装工程。在施工过程中会产生大量含有混凝土、石子等杂质的废水，通常废水只会进行简单的过滤或者直接排放，污染环境，且混凝土容易凝结在排放管道内，导致管道堵塞。
发明内容
针对上述技术的不足，本发明提出了一种含过滤功能的建筑工程用污水处理装置，能够克服上述缺陷。
本发明的一种含过滤功能的建筑工程用污水处理装置，包括主体，所述主体内设有上侧通过进水口与外界相通的管道，所述管道周围设有疏通组件，所述管道下侧连通设有与水管相连的出水管的过滤腔，所述过滤腔内设有过滤组件，所述过滤腔左侧设有通过连通口与所述过滤腔相通且下侧与回收箱连接的回收腔，所述回收腔内设有回收组件，所述疏通组件包括位于所述管道外侧的驱动腔，所述管道端壁均匀设有若干疏通槽，所述疏通槽内滑动设有疏通块，所述疏通块内等角度设有六个伸缩槽，所述伸缩槽内滑动设有含毛刷的伸缩块，所述伸缩块与所述伸缩槽内侧端壁通过伸缩弹簧连接，所述疏通块一端固定安装有与所述管道外侧端壁通过疏通弹簧连接的挡块，所述驱动腔上端壁转动安装有内侧均匀设有若干与所述疏通块滑动配合的限位槽的转动筒，所述转动筒外侧固定安装有主动转动齿轮，所述驱动腔上端壁转动安装有位于所述转动筒右侧的从动轴，所述从动轴上固定安装有与所述主动转动齿轮啮合的从动转动齿轮以及位于所述从动转动齿轮下侧的两个相同的正反转齿轮，所述驱动腔右侧端壁固定安装有电机，所述电机左侧动力连接有驱动轴，所述驱动轴上固定安装有能与所述正反转齿轮啮合的扇形端面齿轮。
优选地，所述过滤组件包括与所述过滤腔内侧端壁滑动安装且下侧与所述过滤腔通过过滤弹簧连接的过滤板，所述过滤腔右侧连通设有滑动腔，所述滑动腔内滑动设有滑动块，所述滑动块左侧通过推块弹簧连接有与所述过滤板右侧相抵的推动块，所述过滤腔前侧设有与所述滑动腔相通的传动腔，所述传动腔后端壁滑动设有后侧含磁铁的升降块，所述过滤板前侧设有能与所述磁铁通过磁性配合的铁块，所述连通口下侧设有挡板滑动槽，所述挡板滑动槽内滑动设有与所述过滤板左侧固定连接的挡板。
优选地，所述过滤组件还包括与所述传动腔左侧端壁转动安装的第一传动轴以及位于所述第一传动轴前侧的第二传动轴，所述第一传动轴上固定安装有单向齿轮，所述升降块前侧固定安装有与所述单向齿轮啮合的齿条，所述第一传动轴、所述第二传动轴上分别固定安装有绕线轮，后侧所述绕线轮上绕有与所述滑动块左侧相连的推动线，所述传动腔右侧设有与所述滑动腔右侧连接的连线腔，前侧所述绕线轮上绕有穿过所述连线腔与所述滑动块右侧连接的复位线。
优选地，所述绕线轮包括绕线内轮以及与所述传动腔右端壁转动安装的绕线外轮，所述绕线外轮内侧等角度设有六个卡槽，所述绕线内轮外侧等角度设有六个卡块滑动槽，所述卡块滑动槽内滑动设有与所述卡槽配合且与所述卡块滑动槽通过卡块弹簧连接的卡块，所述单向齿轮包括单向外轮、单向内轮，所述单向内轮为棘轮，所述单向外轮外侧与所述齿条啮合，所述单向外轮内侧铰接有两个与所述单向内轮配合且与所述单向外轮通过棘爪弹簧连接的棘爪。
优选地，所述回收组件包括与所述回收腔前端壁转动安装且向前延伸至所述传动腔的扇叶转动轴，所述回收腔内设有与所述扇叶转动轴固定安装的扇叶，所述传动腔内设有与所述扇叶转动轴、所述第二传动轴固定安装且相互啮合的锥齿轮，所述回收腔前端壁左右对称转动安装有位于所述扇叶转动轴下侧的破碎转动轴，右侧所述破碎转动轴向前延伸至所述传动腔，所述回收腔内设有与所述破碎转动轴固定安装且相互配合的破碎辊以及位于所述破碎辊后侧且相互啮合的破碎齿轮，所述传动腔内设有与左侧所述破碎转动轴、所述扇叶转动轴固定安装且通过皮带连接的皮带轮。
有益效果为：该装置结构简单，操作方便，该装置在工作时，通过管道疏通装置内的疏通块不断伸缩，疏通管道，防止混凝土凝结在管道内壁导致管道堵塞，影响污水排放，管道内设有过滤装置过滤废水内的混凝土与石子等杂质，当杂质堆积到一定重量时推块将杂质推至回收腔内，保障过滤效果。
发明人 （吴敏昳）
