申请日 20200228
公开（公告）日 20201222
IPC分类号 C02F1/50; C02F9/04
摘要
本实用新型涉及废水处理领域，公开了一种煤化工焦化用废水的处理装置，针对现有技术中煤化工焦化用废水的处理过程中分离废渣效率低的问题，现提出如下方案，其包括搅拌箱、分离箱和废渣框，所述搅拌箱的顶部固定有电机，搅拌箱的顶部内壁上转动连接有搅拌轴，所述搅拌轴与电机的输出轴的一端传动连接，所述搅拌箱的一侧底部固定有出水管，出水管上固定有阀门，搅拌箱的外壁上固定有PLC控制器，所述搅拌箱的一侧外壁上固定有安装板。本实用新型结构合理，设计巧妙，操作简单，不仅分离废水中废渣的效率高，而且方便对分离出来的废渣进行清理，同时还能够提高废水与药剂反应的速度，从而加快废水的处理速度，易于推广使用。
权利要求书

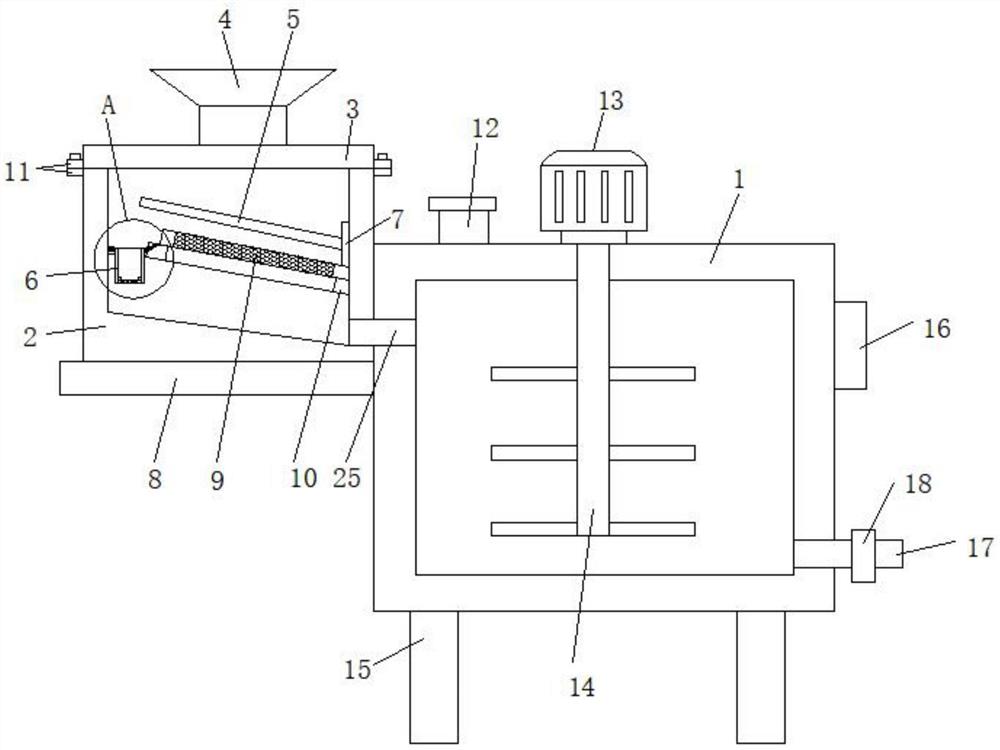

1.一种煤化工焦化用废水的处理装置，包括搅拌箱（1）、分离箱（2）和废渣框（6），其特征在于，所述搅拌箱（1）的顶部固定有电机（13），搅拌箱（1）的顶部内壁上转动连接有搅拌轴（14），所述搅拌轴（14）与电机（13）的输出轴的一端传动连接，所述搅拌箱（1）的一侧底部固定有出水管（17），出水管（17）上固定有阀门（18），搅拌箱（1）的外壁上固定有PLC控制器（16），所述搅拌箱（1）的一侧外壁上固定有安装板（8），所述分离箱（2）与安装板（8）的顶部固定连接，所述分离箱（2）的顶部可拆分式的固定有顶盖（3），所述顶盖（3）的顶部固定有进料斗（4），所述分离箱（2）的内壁上固定有固定框（10），固定框（10）朝分离箱（2）向下倾斜设置，固定框（10）的顶部固定有第一过滤网（9），第一过滤网（9）的顶部滑动连接有刮板（7），刮板（7）的底部与第一过滤网（9）的顶部接触，所述固定框（10）远离搅拌箱（1）的一侧与分离箱（2）远离搅拌箱（1）的一侧内壁之间设有间隔，所述废渣框（6）位于固定框（10）远离搅拌箱（1）的一侧，所述废渣框（6）的底部固定有第二过滤网（24），所述废渣框（6）的一侧与分离箱（2）的内壁固定连接，废渣框（6）的另一侧与固定框（10）卡接，所述分离箱（2）与搅拌箱（1）相靠近的一侧底部与搅拌箱（1）之间固定有连接管（25）。
2.根据权利要求1所述的一种煤化工焦化用废水的处理装置，其特征在于，所述固定框（10）远离搅拌箱（1）的一侧顶部开设有连接槽（21），分离箱（2）远离搅拌箱（1）的一侧内壁上固定有定位板（19），所述废渣框（6）的一侧固定有固定板（20），废渣框（6）的另一侧固定有连接板（22），固定板（20）位于定位板（19）的顶部与定位板（19）固定连接，连接板（22）的一侧延伸至连接槽（21）的内部。
3.根据权利要求2所述的一种煤化工焦化用废水的处理装置，其特征在于，所述连接板（22）倾斜设置。
4.根据权利要求1所述的一种煤化工焦化用废水的处理装置，其特征在于，所述分离箱（2）的两侧内壁上均开设有滑槽（5），两个滑槽（5）平行于固定框（10）所在的平面，所述刮板（7）的两侧外壁上均固定有滑块（26），两个滑块（26）的一端分别延伸至两个滑槽（5）的内部与两个滑槽（5）滑动连接。
5.根据权利要求1所述的一种煤化工焦化用废水的处理装置，其特征在于，所述顶盖（3）的两侧和分离箱（2）的两侧外壁上均固定有连接块（11），顶盖（3）上的连接块（11）与分离箱（2）外壁上的连接块（11）之间通过螺栓固定。
6.根据权利要求1所述的一种煤化工焦化用废水的处理装置，其特征在于，所述搅拌箱（1）的顶部固定有加料管（12），搅拌箱（1）的底部固定有四个支撑脚（15）。
7.根据权利要求1所述的一种煤化工焦化用废水的处理装置，其特征在于，所述废渣框（6）的内壁固定有安装框（23），所述第二过滤网（24）与安装框（23）的底面通过螺钉固定。
说明书
一种煤化工焦化用废水的处理装置
技术领域
本实用新型涉及废水处理领域，尤其涉及一种煤化工焦化用废水的处理装置。
背景技术
煤炭焦化的过程中会产生大量的废水，这些废水含有较多的废渣和大量的氨氮等有毒有害物质，这些废水是需要经过处理达标后才能进行排放的，在前期处理废水的过程中，如何有效的将废水中的废渣从废水中分离出去是亟需解决的问题，为此，本方案设计了一种煤化工焦化用废水的处理装置。
发明内容
本实用新型提出的一种煤化工焦化用废水的处理装置，解决了现有技术中煤化工焦化用废水的处理过程中分离废渣效率低的问题。
为了实现上述目的，本实用新型采用了如下技术方案：
一种煤化工焦化用废水的处理装置，包括搅拌箱、分离箱和废渣框，所述搅拌箱的顶部固定有电机，搅拌箱的顶部内壁上转动连接有搅拌轴，所述搅拌轴与电机的输出轴的一端传动连接，所述搅拌箱的一侧底部固定有出水管，出水管上固定有阀门，搅拌箱的外壁上固定有PLC控制器，所述搅拌箱的一侧外壁上固定有安装板，所述分离箱与安装板的顶部固定连接，所述分离箱的顶部可拆分式的固定有顶盖，所述顶盖的顶部固定有进料斗，所述分离箱的内壁上固定有固定框，固定框朝分离箱向下倾斜设置，固定框的顶部固定有第一过滤网，第一过滤网的顶部滑动连接有刮板，刮板的底部与第一过滤网的顶部接触，所述固定框远离搅拌箱的一侧与分离箱远离搅拌箱的一侧内壁之间设有间隔，所述废渣框位于固定框远离搅拌箱的一侧，所述废渣框的底部固定有第二过滤网，所述废渣框的一侧与分离箱的内壁固定连接，废渣框的另一侧与固定框卡接，所述分离箱与搅拌箱相靠近的一侧底部与搅拌箱之间固定有连接管。
优选的，所述固定框远离搅拌箱的一侧顶部开设有连接槽，分离箱远离搅拌箱的一侧内壁上固定有定位板，所述废渣框的一侧固定有固定板，废渣框的另一侧固定有连接板，固定板位于定位板的顶部与定位板固定连接，连接板的一侧延伸至连接槽的内部。
优选的，所述连接板倾斜设置。
优选的，所述分离箱的两侧内壁上均开设有滑槽两个滑槽平行于固定框所在的平面，所述刮板的两侧外壁上均固定有滑块，两个滑块的一端分别延伸至两个滑槽的内部与两个滑槽滑动连接。
优选的，所述顶盖的两侧和分离箱的两侧外壁上均固定有连接块，顶盖上的连接块与分离箱外壁上的连接块之间通过螺栓固定。
优选的，所述搅拌箱的顶部固定有加料管，搅拌箱的底部固定有四个支撑脚。
优选的，所述废渣框的内壁固定有安装框，所述第二过滤网与安装框的底面通过螺钉固定。
本实用新型中：
1、通过固定框和第一过滤网之间的配合，达到过滤废水中废渣的目的，而通过废渣框和刮板之间的配合，可以将第一过滤网表面的废渣刮到废渣框的内部，保证了第一过滤网过滤废水的效率，固定框倾斜设置也可以避免在过滤时废水进入废渣框的内部；
2、通过加料管、PLC控制器、电机和搅拌轴之间的配合，可以向过滤后的废水中添加消毒药剂，并利用电机带动搅拌轴对废水进行搅拌，加快废水与药剂的反应速度；
3、顶盖为可拆分式设计方便将废渣框取出进行清理。
本实用新型结构合理，设计巧妙，操作简单，不仅分离废水中废渣的效率高，而且方便对分离出来的废渣进行清理，同时还能够提高废水与药剂反应的速度，从而加快废水的处理速度，易于推广使用。
发明人 （李达;王大鹏;赵政;李亚东;）
