申请日 20200924
公开（公告）日 20201204
IPC分类号 C02F9/04; C02F11/00; C02F11/122
摘要
本发明公开了一种塔式污水循环处理系统，包括加药装置、污水池、水塔平台、搅拌装置和压滤结构，加药装置包括有加药罐，加药罐的顶部安装有进料斗，加药罐的底部固定有连接管，连接管的底端固定有污水管道，污水池包括有水泥池，污水管道的一端固定连通在水泥池的一侧，水塔平台包括有水塔罐，水塔罐的内部固定有双层过滤网，搅拌装置包括有搅拌罐，搅拌罐的顶部安装有添加罐，搅拌罐的顶部通过螺栓安装有驱动电机三，驱动电机三的输出端安装有转动轴，转动轴的外壁从上到下依次焊接有搅拌杆三、绞龙和刀片。本发明能够系统性对污水进行处理，提高对水过滤的质量和效率，同时便于对污水中添加药物以及挤压脱水。
权利要求书

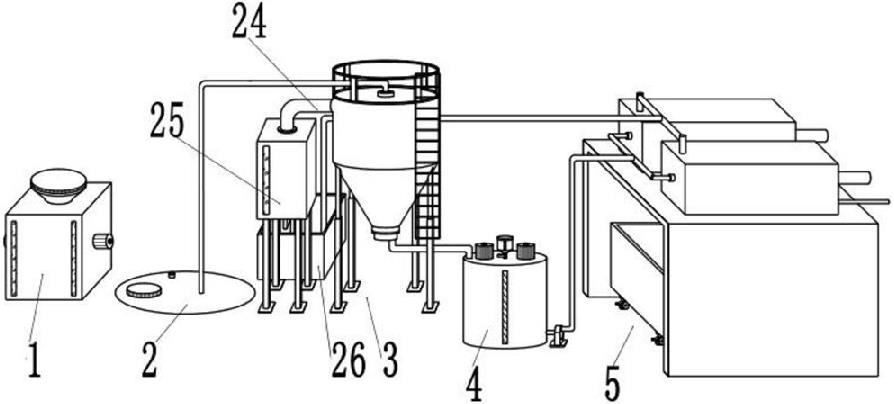

1.一种塔式污水循环处理系统，包括加药装置(1)、污水池(2)、水塔平台(3)、搅拌装置(4)和压滤结构(5)，其特征在于，所述加药装置(1)包括有加药罐(6)，所述加药罐(6)的顶部安装有进料斗(7)，所述加药罐(6)的底部固定有连接管(11)，所述连接管(11)的底端固定有污水管道(12)，所述污水池(2)包括有水泥池(13)，所述污水管道(12)的一端固定连通在水泥池(13)的一侧，所述水塔平台(3)包括有水塔罐(22)，所述水塔罐(22)的内部固定有双层过滤网(23)，所述搅拌装置(4)包括有搅拌罐(29)，所述搅拌罐(29)的顶部安装有添加罐(30)，所述搅拌罐(29)的顶部通过螺栓安装有驱动电机三(31)，所述驱动电机三(31)的输出端安装有转动轴(32)，所述转动轴(32)的外壁从上到下依次焊接有搅拌杆三(35)、绞龙(34)和刀片(33)，所述搅拌罐(29)的一侧通过导管连接有污泥泵(36)，所述污泥泵(36)的输出端安装有输送管三(37)，所述压滤结构(5)包括有安装架(38)，所述安装架(38)的顶部通过螺栓安装有压滤平台(39)，且输送管三(37)的一端固定连通在压滤平台(39)的一端，所述压滤平台(39)的内部固定有固定板(44)，所述固定板(44)的一侧固定有电动伸缩杆一(41)，所述电动伸缩杆一(41)的输出端固定有挤压板(43)。
2.根据权利要求1所述的一种塔式污水循环处理系统，其特征在于，所述进料斗(7)和加药罐(6)的内部固定有均固定有隔板(8)，所述加药罐(6)的两侧均通过螺栓安装有驱动电机一(9)，所述驱动电机一(9)的输出端安装有搅拌杆一(10)。
3.根据权利要求1所述的一种塔式污水循环处理系统，其特征在于，所述水泥池(13)的顶部安装有顶盖(14)，所述水泥池(13)的内壁固定安装有固定架(15)，所述固定架(15)的顶部安装有输送泵一(16)，所述输送泵一(16)的输出端安装有输送管一(17)，且输送管一(17)的一端固定连通在水塔罐(22)的顶部，所述固定架(15)的底部固定有搅拌结构(18)。
4.根据权利要求3所述的一种塔式污水循环处理系统，其特征在于，所述搅拌结构(18)包括有防护壳(19)，所述防护壳(19)的内部通过螺栓安装有驱动电机二(20)，所述驱动电机二(20)的输出端安装有搅拌杆二(21)。
5.根据权利要求1所述的一种塔式污水循环处理系统，其特征在于，所述水塔罐(22)的一侧固定连通有连通管(24)，所述连通管(24)的一端连接有清水罐(25)，所述清水罐(25)的下方一侧设置有蓄水池(26)，所述水塔罐(22)的底部固定有输送泵二(27)，所述输送泵二(27)的输出端安装有输送管二(28)，且输送管二(28)的一端固定连通在搅拌罐(29)的顶部。
6.根据权利要求1所述的一种塔式污水循环处理系统，其特征在于，所述压滤平台(39)的顶部固定连通有排水管(40)，所述挤压板(43)的一侧固定有导向杆(46)，所述固定板(44)的一侧开有导向孔(45)，且导向杆(46)滑动插接在导向孔(45)的内部。
7.根据权利要求1所述的一种塔式污水循环处理系统，其特征在于，所述压滤平台(39)的另一端固定有电动伸缩杆二(42)，所述电动伸缩杆二(42)的输出端连接有移动板(47)，所述移动板(47)的两侧和一端均固定有滑动块(49)，所述压滤平台(39)的内壁开有滑动槽(48)，且滑动块(49)滑动在滑动槽(48)的内部。
说明书
一种塔式污水循环处理系统
技术领域
本发明涉及污水处理技术领域，尤其涉及一种塔式污水循环处理系统。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有技术中的塔式污水循环处理系统，不能系统性对污水进行处理，对污水过滤的质量较差和效率较低，同时不便于对污水中添加药物，以及挤压脱水效果较差。因此，亟需设计一种塔式污水循环处理系统来解决上述问题。
发明内容
本发明的目的是为了解决现有技术中存在的不能系统性对污水进行处理，对污水过滤的质量较差和效率较低，同时不便于对污水中添加药物，以及挤压脱水效果较差缺点，而提出的一种塔式污水循环处理系统。
为了实现上述目的，本发明采用了如下技术方案：
一种塔式污水循环处理系统，包括加药装置、污水池、水塔平台、搅拌装置和压滤结构，所述加药装置包括有加药罐，所述加药罐的顶部安装有进料斗，所述加药罐的底部固定有连接管，所述连接管的底端固定有污水管道，所述污水池包括有水泥池，所述污水管道的一端固定连通在水泥池的一侧，所述水塔平台包括有水塔罐，所述水塔罐的内部固定有双层过滤网，所述搅拌装置包括有搅拌罐，所述搅拌罐的顶部安装有添加罐，所述搅拌罐的顶部通过螺栓安装有驱动电机三，所述驱动电机三的输出端安装有转动轴，所述转动轴的外壁从上到下依次焊接有搅拌杆三、绞龙和刀片，所述搅拌罐的一侧通过导管连接有污泥泵，所述污泥泵的输出端安装有输送管三，所述压滤结构包括有安装架，所述安装架的顶部通过螺栓安装有压滤平台，且输送管三的一端固定连通在压滤平台的一端，所述压滤平台的内部固定有固定板，所述固定板的一侧固定有电动伸缩杆一，所述电动伸缩杆一的输出端固定有挤压板。
进一步的，所述进料斗和加药罐的内部固定有均固定有隔板，所述加药罐的两侧均通过螺栓安装有驱动电机一，所述驱动电机一的输出端安装有搅拌杆一。
进一步的，所述水泥池的顶部安装有顶盖，所述水泥池的内壁固定安装有固定架，所述固定架的顶部安装有输送泵一，所述输送泵一的输出端安装有输送管一，且输送管一的一端固定连通在水塔罐的顶部，所述固定架的底部固定有搅拌结构。
进一步的，所述搅拌结构包括有防护壳，所述防护壳的内部通过螺栓安装有驱动电机二，所述驱动电机二的输出端安装有搅拌杆二。
进一步的，所述水塔罐的一侧固定连通有连通管，所述连通管的一端连接有清水罐，所述清水罐的下方一侧设置有蓄水池，所述水塔罐的底部固定有输送泵二，所述输送泵二的输出端安装有输送管二，且输送管二的一端固定连通在搅拌罐的顶部。
进一步的，所述压滤平台的顶部固定连通有排水管，所述挤压板的一侧固定有导向杆，所述固定板的一侧开有导向孔，且导向杆滑动插接在导向孔的内部。
进一步的，所述压滤平台的另一端固定有电动伸缩杆二，所述电动伸缩杆二的输出端连接有移动板，所述移动板的两侧和一端均固定有滑动块，所述压滤平台的内壁开有滑动槽，且滑动块滑动在滑动槽的内部。
本发明的有益效果为：
1.通过设置的水塔平台，水塔平台内的双层过滤网能够对污水中的大小颗粒均进行过滤，提高对水过滤的质量，通过输送泵一不断向水塔罐内输送污水，因此能够使水塔罐内污水通过双层过滤网过滤，提高对污水过滤的效率。
2.通过设置的压滤结构，压滤结构设置的电动伸缩杆一能够带动挤压板左右移动，挤压板的移动能够对污泥进行挤压脱水，提高对污泥脱水的效率和便利性，电动伸缩杆二能够带动移动板左右移动，移动板用于压滤平台的底部的开放和闭合，不仅便于对污泥的阻挡，同时对挤压之后的污泥进行排入到移动车的内部，提高对污泥脱水挤压时的便利性。
3.通过设置的搅拌装置，搅拌装置顶部的驱动电机三带动绞龙、搅拌杆三和刀片进行转动，绞龙能够将污泥向上输送搅拌，搅拌杆三能够对污泥进行搅拌，刀片转动能够对搅拌罐内沉淀的污泥进行粉碎，避免污泥沉淀呈结块堵塞污泥泵，提高污泥泵输送污泥的流畅性。
4.通过设置的加药装置，加药装置的驱动电机一带动搅拌杆一转动能够对加药罐内的药剂进行搅拌，避免药剂发生沉淀现象，提高药剂进入污水管道内的均匀性，加药罐内部的隔板能够使加药罐内存放两种不同的药剂，便于对污水管道内添加不同的药剂，提高添加药剂的便利性。（发明人 匡雄;匡静静 ）
