申请日 20200928
公开（公告）日 20201201
IPC分类号 C02F1/50
摘要
本发明公开了一种医疗污水消毒药剂投加装置，包括支撑板，所述支撑板的顶部固定连通有支撑套筒，所述支撑套筒的内顶部固定连接有储药箱，所述储药箱的顶部插接有顶杆，所述顶杆的顶部固定连接有压板，本发明所达到的有益效果是：本发明一种医疗污水消毒药剂投加装置结构简单，使用方便，通过将消毒药剂放置在储药箱的内部，在投放时，将支撑板盖在污水桶上，可以防止污水桶内的污水溅出，按压储药箱上的压板，压板能够带动螺旋杆沿着通孔朝下延伸并旋转，螺旋杆在旋转时能够通过密封板带动传动板上的搅拌杆延伸至污水的内部并对污水进行搅拌，可以使得药剂与污水的混合效果更好，从而提高消毒效果。
权利要求书

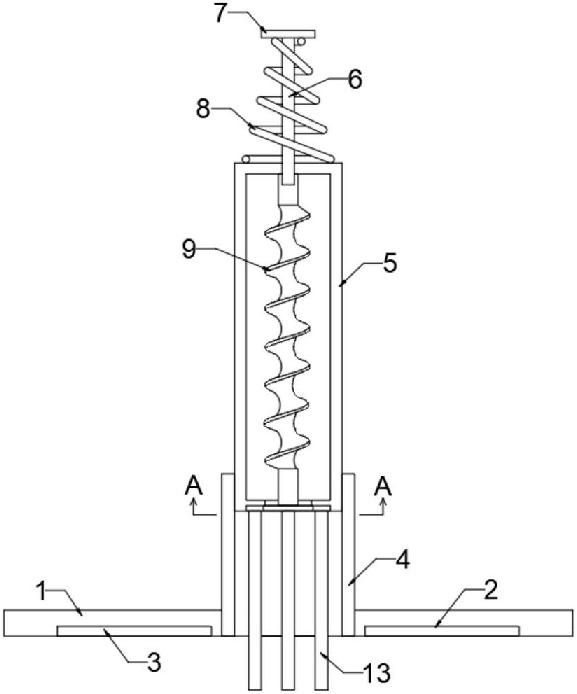

1.一种医疗污水消毒药剂投加装置，其特征在于，包括支撑板(1)，所述支撑板(1)的顶部固定连通有支撑套筒(4)，所述支撑套筒(4)的内顶部固定连接有储药箱(5)，所述储药箱(5)的顶部插接有顶杆(6)，所述顶杆(6)的顶部固定连接有压板(7)，所述顶杆(6)远离压板(7)的一端延伸至储药箱(5)的内部，且所述顶杆(6)延伸至储药箱(5)内部的一端转动连接有螺旋杆(9)，所述储药箱(5)的底部对应螺旋杆(9)开设有相适配的通孔，所述螺旋杆(9)穿过通孔的一端固定连接有密封板(10)，所述储药箱(5)底部的外壁上对应密封板(10)开设有相适配的密封槽(12)，所述密封板(10)四周的外侧壁上均等间距固定连接有若干个传动板(11)，所述传动板(11)的底部固定连接有搅拌杆(13)。
2.根据权利要求1所述的一种医疗污水消毒药剂投加装置，其特征在于，所述支撑板(1)的底部开设有嵌接环槽(2)，所述嵌接环槽(2)的内部嵌接有橡胶密封环(3)。
3.根据权利要求1所述的一种医疗污水消毒药剂投加装置，其特征在于，所述压板(7)的直径大于顶杆(6)的直径。
4.根据权利要求1所述的一种医疗污水消毒药剂投加装置，其特征在于，所述压板(7)的底部固定连接有弹簧(8)，所述弹簧(8)套接在顶杆(6)的杆壁上，且所述弹簧(8)远离压板(7)的一端与储药箱(5)的顶部固定连接。
5.根据权利要求1所述的一种医疗污水消毒药剂投加装置，其特征在于，所述压板(7)与储药箱(5)顶部之间的间距长度等于密封板(10)与支撑板(1)之间间距的长度。
6.根据权利要求1所述的一种医疗污水消毒药剂投加装置，其特征在于，所述密封板(10)的直径大于储药箱(5)底部通孔的直径。
说明书
一种医疗污水消毒药剂投加装置
技术领域
本发明涉及—种药剂投加装置，特别涉及—种医疗污水消毒药剂投加装置，属于污水处理技术领域。
背景技术
医疗废水来自医院，含有大量的病原细菌、病毒和化学药剂，医疗污水在处理时需要在污水中投放一定的消毒药剂。
现有的用于医疗污水消毒药剂的投放方式大多是直接通过装有药剂的瓶子将药剂倒至装有污水的桶内，药剂直接倒至污水桶内时，大量的药剂会漂浮在污水桶内部污水的上方，使得药剂无法有效的污水混合，使得消毒效果不佳。
发明内容
本发明提供—种医疗污水消毒药剂投加装置，有效的解决了现有技术中存在的问题。
为了解决上述技术问题，本发明提供了如下的技术方案：
本发明—种医疗污水消毒药剂投加装置,包括支撑板，所述支撑板的顶部固定连通有支撑套筒，所述支撑套筒的内顶部固定连接有储药箱，所述储药箱的顶部插接有顶杆，所述顶杆的顶部固定连接有压板，所述顶杆远离压板的一端延伸至储药箱的内部，且所述顶杆延伸至储药箱内部的一端转动连接有螺旋杆，所述储药箱的底部对应螺旋杆开设有相适配的通孔，所述螺旋杆穿过通孔的一端固定连接有密封板，所述储药箱底部的外壁上对应密封板开设有相适配的密封槽，所述密封板四周的外侧壁上均等间距固定连接有若干个传动板，所述传动板的底部固定连接有搅拌杆。
作为本发明的一种优选技术方案，所述支撑板的底部开设有嵌接环槽，所述嵌接环槽的内部嵌接有橡胶密封环。
作为本发明的一种优选技术方案，所述压板的直径大于顶杆的直径。
作为本发明的一种优选技术方案，所述压板的底部固定连接有弹簧，所述弹簧套接在顶杆的杆壁上，且所述弹簧远离压板的一端与储药箱的顶部固定连接。
作为本发明的一种优选技术方案，所述压板与储药箱顶部之间的间距长度等于密封板与支撑板之间间距的长度。
作为本发明的一种优选技术方案，所述密封板的直径大于储药箱底部通孔的直径。
本发明所达到的有益效果是：本发明一种医疗污水消毒药剂投加装置结构简单，使用方便，通过将消毒药剂放置在储药箱的内部，在投放时，将支撑板盖在污水桶上，可以防止污水桶内的污水溅出，按压储药箱上的压板，压板能够带动螺旋杆沿着通孔朝下延伸并旋转，螺旋杆在旋转时能够通过密封板带动传动板上的搅拌杆延伸至污水的内部并对污水进行搅拌，可以使得药剂与污水的混合效果更好，从而提高消毒效果。（发明人 顾月清）
