申请日 2020.09.21
公开（公告）日 2020.11.27
IPC分类号 C02F1/44; B01D61/02; B01D63/06; B01D65/00; C02F103/06
摘要
本发明公开了一种碟管式反渗透工艺处理垃圾渗滤液的设备，包括顶板、阶梯凹槽、阶梯凸台、固定螺钉、反渗透碟管、净水支管、原液支管、废水支管、净水总管、原液总管、废水总管、底座、支撑板、防护板、限位槽、限位环、T形滑槽、T形滑块、夹紧板、连接块和连接套；该发明采用榫卯和螺钉的连接方式，从而方便人员对反渗透碟管进行安装和拆卸，降低了反渗透碟管的维修更换难度，省时省力，提高了设备的工作效率，减少了设备的维护成本，对反渗透碟管的中段进行了支撑和固定，提高了设备连接的牢固性，降低了运输和使用过程中反渗透碟管受外力损伤的风险，延长了设备的使用寿命，节省了垃圾渗滤液的处理费用。
权利要求书

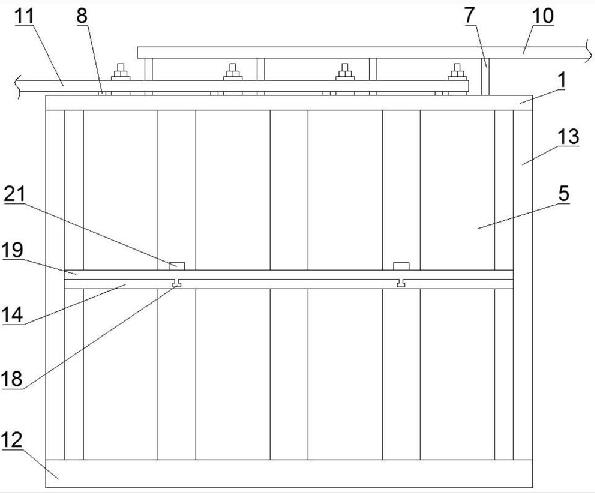

1.一种碟管式反渗透工艺处理垃圾渗滤液的设备，包括顶板(1)、阶梯凹槽(2)、阶梯凸台(3)、固定螺钉(4)、反渗透碟管(5)、净水支管(6)、原液支管(7)、废水支管(8)、净水总管(9)、原液总管(10)、废水总管(11)、底座(12)、支撑板(13)、防护板(14)、限位槽(15)、限位环(16)、T形滑槽(17)、T形滑块(18)、夹紧板(19)、连接块(20)和连接套(21)，其特征在于：所述顶板(1)顶部的中心通过阶梯凹槽(2)、阶梯凸台(3)、固定螺孔和固定螺钉(4)固定套接在反渗透碟管(5)侧面的顶端，所述反渗透碟管(5)顶部的中心和两侧分别与净水支管(6)、原液支管(7)和废水支管(8)的一端固定连接，所述净水支管(6)、原液支管(7)和废水支管(8)的另一端分别与净水总管(9)、原液总管(10)和废水总管(11)的底部固定连接；所述反渗透碟管(5)的底部嵌装在安装槽的内部，且安装槽均匀开设在底座(12)顶部的中心，所述底座(12)顶部的两侧分别与支撑板(13)的底部固定连接，所述支撑板(13)的顶部分别与顶板(1)底部的两侧固定连接，且支撑板(13)侧面的中心分别与防护板(14)的两侧固定连接，所述防护板(14)顶部的中心通过限位槽(15)和限位环(16)套接在反渗透碟管(5)侧面的中段，且防护板(14)顶部的两侧通过T形滑槽(17)和T形滑块(18)分别对称嵌装有夹紧板(19)，所述夹紧板(19)之间通过连接块(20)和连接套(21)固定连接，且夹紧板(19)套接在反渗透碟管(5)侧面的中段。
2.根据权利要求1所述的一种碟管式反渗透工艺处理垃圾渗滤液的设备，其特征在于：所述阶梯凹槽(2)设置有四个，均匀开设在顶板(1)顶部的中心，且阶梯凹槽(2)的内部嵌装有阶梯凸台(3)，所述阶梯凸台(3)设置有四个，固定套接在反渗透碟管(5)侧面的顶端，且阶梯凸台(3)顶部和阶梯凹槽(2)的四角通过固定螺孔固定嵌装有固定螺钉(4)，所述固定螺钉(4)设置有十六个。
3.根据权利要求1所述的一种碟管式反渗透工艺处理垃圾渗滤液的设备，其特征在于：所述限位槽(15)设置有四个，均匀开设在防护板(14)顶部的中心，且限位槽(15)的内部嵌装有限位环(16)，所述限位环(16)设置有四个，固定套接在反渗透碟管(5)侧面的中段。
4.根据权利要求1所述的一种碟管式反渗透工艺处理垃圾渗滤液的设备，其特征在于：所述T形滑槽(17)设置有四个，分别开设在防护板(14)顶部两边中心的两侧，且T形滑槽(17)的内部嵌装有T形滑块(18)，所述T形滑块(18)设置有四个，顶部分别与夹紧板(19)底部一边的两侧固定连接。
5.根据权利要求1所述的一种碟管式反渗透工艺处理垃圾渗滤液的设备，其特征在于：所述连接块(20)设置有四根，底部分别与夹紧板(19)顶部一边的两侧固定连接，且连接块(20)上套接有连接套(21)，所述连接套(21)设置有两个。
说明书
一种碟管式反渗透工艺处理垃圾渗滤液的设备
技术领域
本发明涉及垃圾处理技术领域，具体为一种碟管式反渗透工艺处理垃圾渗滤液的设备。
背景技术
垃圾渗滤液是指来源于垃圾填埋场中垃圾本身含有的水分、进入填埋场的雨雪水及其他水分，扣除垃圾、覆土层的饱和持水量，并经历垃圾层和覆土层而形成的一种高浓度的有机废水。垃圾渗滤液一直是填埋场设计、运行和管理中非常棘手的问题，成分十分复杂，若不加处理而直接排入环境，会造成严重的环境污染。目前，行业内一般使用碟管式反渗透设备处理垃圾渗滤液，降低对环境的污染。
然而，然而，传统的碟管式反渗透设备大多不便安装和拆卸，反渗透碟管出现故障后维修更换困难，费时费力，不可避免的降低了设备的工作效率，增加了设备的维护成本，并且反渗透碟管大多中段悬空，只有两端采取了固定，运输和使用过程中反渗透碟管很容易受外力损伤，不可避免的缩短了设备的使用寿命，增加了垃圾渗滤液的处理费用。
因此，设计一种碟管式反渗透工艺处理垃圾渗滤液的设备是很有必要的。
发明内容
本发明的目的在于提供一种碟管式反渗透工艺处理垃圾渗滤液的设备，以解决上述背景技术中提出的问题。
为了解决上述技术问题，本发明提供如下技术方案：一种碟管式反渗透工艺处理垃圾渗滤液的设备，包括顶板、阶梯凹槽、阶梯凸台、固定螺钉、反渗透碟管、净水支管、原液支管、废水支管、净水总管、原液总管、废水总管、底座、支撑板、防护板、限位槽、限位环、T形滑槽、T形滑块、夹紧板、连接块和连接套，所述顶板顶部的中心通过阶梯凹槽、阶梯凸台、固定螺孔和固定螺钉固定套接在反渗透碟管侧面的顶端，所述反渗透碟管顶部的中心和两侧分别与净水支管、原液支管和废水支管的一端固定连接，所述净水支管、原液支管和废水支管的另一端分别与净水总管、原液总管和废水总管的底部固定连接；所述反渗透碟管的底部嵌装在安装槽的内部，且安装槽均匀开设在底座顶部的中心，所述底座顶部的两侧分别与支撑板的底部固定连接，所述支撑板的顶部分别与顶板底部的两侧固定连接，且支撑板侧面的中心分别与防护板的两侧固定连接，所述防护板顶部的中心通过限位槽和限位环套接在反渗透碟管侧面的中段，且防护板顶部的两侧通过T形滑槽和T形滑块分别对称嵌装有夹紧板，所述夹紧板之间通过连接块和连接套固定连接，且夹紧板套接在反渗透碟管侧面的中段。
进一步的，所述阶梯凹槽设置有四个，均匀开设在顶板顶部的中心，且阶梯凹槽的内部嵌装有阶梯凸台，所述阶梯凸台设置有四个，固定套接在反渗透碟管侧面的顶端，且阶梯凸台顶部和阶梯凹槽的四角通过固定螺孔固定嵌装有固定螺钉，所述固定螺钉设置有十六个。
进一步的，所述限位槽设置有四个，均匀开设在防护板顶部的中心，且限位槽的内部嵌装有限位环，所述限位环设置有四个，固定套接在反渗透碟管侧面的中段。
进一步的，所述T形滑槽设置有四个，分别开设在防护板顶部两边中心的两侧，且T形滑槽的内部嵌装有T形滑块，所述T形滑块设置有四个，顶部分别与夹紧板底部一边的两侧固定连接。
进一步的，所述连接块设置有四根，底部分别与夹紧板顶部一边的两侧固定连接，且连接块上套接有连接套，所述连接套设置有两个。
与现有技术相比，本发明所达到的有益效果是：该发明设置顶板、底座和防护板，并增设阶梯凹槽、阶梯凸台、固定螺钉、限位槽和限位环，从而方便人员对反渗透碟管进行安装和拆卸，降低了反渗透碟管的维修更换难度，省时省力，提高了设备的工作效率，减少了设备的维护成本；设置T形滑槽、T形滑块、夹紧板、连接块和连接套，从而对反渗透碟管的中段进行了支撑和固定，提高了设备连接的牢固性，降低了运输和使用过程中反渗透碟管受外力损伤的风险，延长了设备的使用寿命，节省了垃圾渗滤液的处理费用。 （发明人 黎三明 ）
