摘要
本实用新型属于废水处理设备技术领域，尤其是一种丁基黄药生产废水的处理装置，针对现有的丁基黄药在生产提炼时，其所产后的废水内含有大量的丁基黄药，如果不进行处理，则会污染人们的生活环境的问题，现提出如下方案，其包括箱体，所述箱体的顶部固定安装有进料斗，所述箱体的内壁上转动连接有四个对称设置的螺杆，所述箱体的顶部固定安装有电机，电机的输出轴与对应的螺杆固定连接，四个螺杆上螺纹连接有同一个移动环，且四个螺杆上螺纹连接有同一个过滤板，所述移动环的内侧固定安装有四个对称设置的固定杆。本实用新型操作简单，使用方便，能够对含有丁基黄药的废水进行浮选，并进行过滤排出，方便人们使用。
权利要求书
1.一种丁基黄药生产废水的处理装置，包括箱体(1)，其特征在于，所述箱体(1)的顶部固定安装有进料斗(2)，所述箱体(1)的内壁上转动连接有四个对称设置的螺杆(3)，所述箱体(1)的顶部固定安装有电机(4)，电机(4)的输出轴与对应的螺杆(3)固定连接，四个螺杆(3)上螺纹连接有同一个移动环(6)，且四个螺杆(3)上螺纹连接有同一个过滤板(5)，所述移动环(6)的内侧固定安装有四个对称设置的固定杆(7)，四个固定杆(7)上固定安装有同一个定位板(9)，定位板(9)上转动连接有转杆(8)，转杆(8)上固定安装有多个搅拌棒(10)，所述箱体(1)上开设有多个出水孔(13)，多个出水孔(13)内滑动连接有同一个挡环(14)，挡环(14)与移动环(6)相配合。
2.根据权利要求1所述的丁基黄药生产废水的处理装置，其特征在于，所述过滤板(5)上设有两个对称设置的刮板(12)，刮板(12)的顶部固定安装有连接杆(11)，连接杆(11)的顶端与对应的搅拌棒(10)固定连接。
3.根据权利要求1所述的丁基黄药生产废水的处理装置，其特征在于，所述箱体(1)的两侧内壁上分别固定安装有进水管和出水管，且进水管与出水管上均设有阀门。
4.根据权利要求1所述的丁基黄药生产废水的处理装置，其特征在于，四个螺杆(3)中的一个螺杆(3)上滑动连接有第一皮带轮，第一皮带轮与移动环(6)转动连接，且转杆(8)上固定套设有第二皮带轮，第一皮带轮与第二皮带轮上传动连接有同一个皮带。
5.根据权利要求1所述的丁基黄药生产废水的处理装置，其特征在于，所述箱体(1)的两侧内壁上均开设有滑动槽(15)，滑动槽(15)的内壁上固定安装有滑杆(16)，滑杆(16)上滑动连接有移动块(18)，移动块(18)与挡环(14)固定连接，且移动块(18)的顶部固定安装有复位弹簧(17)，复位弹簧(17)的顶端与滑动槽(15)的顶部内壁固定连接。
说明书
丁基黄药生产废水的处理装置
技术领域
本实用新型涉及废水处理设备技术领域，尤其涉及一种丁基黄药生产废水的处理装置。
背景技术
丁基黄药，即丁基钠黄药，是一种化学品，丁基钠黄药是一种捕收能力较强的浮选药剂，它广泛应用于各种有色金属硫化矿的混合浮选中。该品特别适合于黄铜矿、闪锌矿、黄铁矿等的浮选。它在特定条件下，可用于从硫化铁矿中优先浮选硫化铜矿，也有捕收用硫酸铜活化了的闪锌矿。
现有的丁基黄药在生产提炼时，其所产后的废水内含有大量的丁基黄药，如果不进行处理，则会污染人们的生活环境，所以我们提出一种丁基黄药生产废水的处理装置。
实用新型内容
本实用新型的目的是为了解决现有的丁基黄药在生产提炼时，其所产后的废水内含有大量的丁基黄药，如果不进行处理，则会污染人们的生活环境的缺点，而提出的一种丁基黄药生产废水的处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：

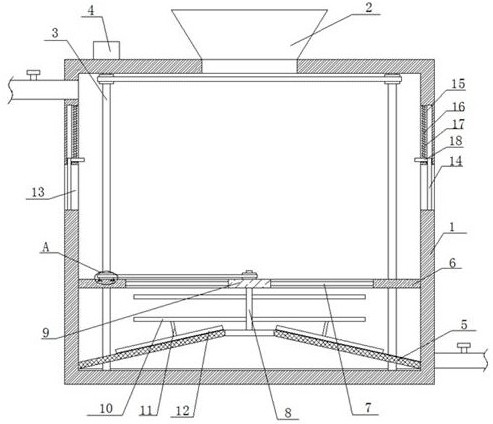

一种丁基黄药生产废水的处理装置，包括箱体，所述箱体的顶部固定安装有进料斗，所述箱体的内壁上转动连接有四个对称设置的螺杆，所述箱体的顶部固定安装有电机，电机的输出轴与对应的螺杆固定连接，四个螺杆上螺纹连接有同一个移动环，且四个螺杆上螺纹连接有同一个过滤板，所述移动环的内侧固定安装有四个对称设置的固定杆，四个固定杆上固定安装有同一个定位板，定位板上转动连接有转杆，转杆上固定安装有多个搅拌棒，所述箱体上开设有多个出水孔，多个出水孔内滑动连接有同一个挡环，挡环与移动环相配合。
优选的，所述过滤板上设有两个对称设置的刮板，刮板的顶部固定安装有连接杆，连接杆的顶端与对应的搅拌棒固定连接，转动的搅拌棒能够通过连接杆带动刮板对过滤板上的杂质进行刮去。
优选的，所述箱体的两侧内壁上分别固定安装有进水管和出水管，且进水管与出水管上均设有阀门，进水管与出水管能够对废水进行更换。
优选的，四个螺杆中的一个螺杆上滑动连接有第一皮带轮，第一皮带轮与移动环转动连接，且转杆上固定套设有第二皮带轮，第一皮带轮与第二皮带轮上传动连接有同一个皮带，转动的螺杆能够通过第一皮带轮、第二皮带轮和皮带的传动连接带动转杆进行转动。
优选的，所述箱体的两侧内壁上均开设有滑动槽，滑动槽的内壁上固定安装有滑杆，滑杆上滑动连接有移动块，移动块与挡环固定连接，且移动块的顶部固定安装有复位弹簧，复位弹簧的顶端与滑动槽的顶部内壁固定连接，移动的移动环能够通过移动块带动挡环进行移动，从而方便出水孔的打开。
与现有技术相比，本实用新型的优点在于：
(1)本方案由于设置了四个螺杆的传动连接，螺杆与移动环的螺纹连接，同时螺杆与过滤板的螺纹连接，使得转动的螺杆能够带动过滤板对箱体内的浮选物进行过滤，进而通过出水孔进行排出;
(2)由于第一皮带轮与螺杆的滑动连接，且第一皮带轮、第二皮带轮和皮带的传动连接，使得转动的螺杆能够带动转杆进行转动，进而通过搅拌棒对箱体进行搅拌，且带动刮板对过滤板上的浮选物进行推动排出，便于人们使用。
本实用新型操作简单，使用方便，能够对含有丁基黄药的废水进行浮选，并进行过滤排出，方便人们使用。（发明人曲华东;刘慎常;于新阳;徐庆华）
