申请日20200706
公开(公告)日20200811
IPC分类号C02F11/00; C02F11/122
摘要
本发明公开了一种农村生活污泥净化处理装置，涉及污水处理技术领域，包括固定架，所述竖直升降机构连接有延伸至搅拌槽内的排水管，挤压传动机构上驱动连接有滑动安装在挤压箱内的压块，所述挤压箱上竖直滑动安装有出料机构，挤压箱底部开设有与出料机构竖直对应的出料口;本发明通过设置的旋转驱动机构对搅拌机构进行驱动旋转，使得设置的搅拌杆I和搅拌杆II旋转实现对搅拌槽内的污泥进行搅拌分散和细化效果，有效提升了后续污泥压制的致密程度，设置的挤压驱动机构能驱动压块自动横向往复运动对污泥进行压块，而设置的出料机构能受到压块的传动实现对压制后的污泥块的推出效果，实现污泥压制、出料的自动化进行，有效提升了污泥处理效率。
权利要求书

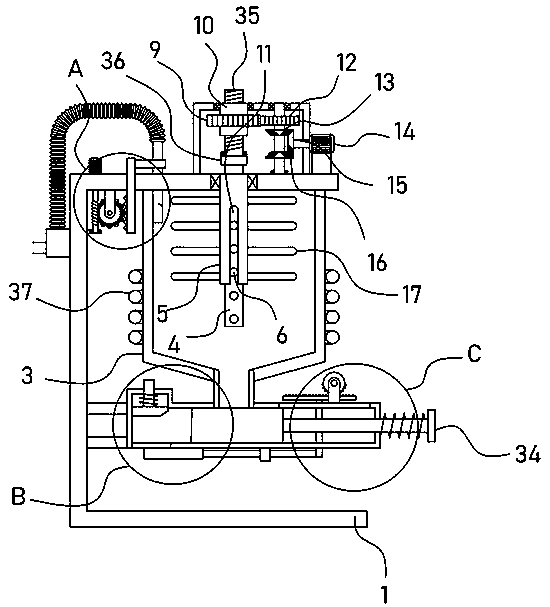

1.一种农村生活污泥净化处理装置，包括固定架(1)，固定架(1)侧壁设有加热器(37)，固定架(1)上固定有搅拌槽(3)，其特征在于，所述固定架(1)顶部固定有电机I(14)，电机I(14)上驱动连接有旋转驱动机构，旋转驱动机构上传动连接有位于搅拌槽(3)内的搅拌机构，所述固定架(1)上固定有伺服电机(18)，伺服电机(18)上驱动连接有竖直升降机构，所述竖直升降机构连接有延伸至搅拌槽(3)内的排水管(19)，所述搅拌槽(3)底部连接有挤压箱(2)，挤压箱(2)上设有挤压传动机构，挤压传动机构上驱动连接有滑动安装在挤压箱(2)内的压块(32)，所述挤压箱(2)上竖直滑动安装有出料机构，挤压箱(2)底部开设有与出料机构竖直对应的出料口(28)。
2.根据权利要求1所述的一种农村生活污泥净化处理装置，其特征在于，所述搅拌机构包括转动安装在固定架(1)上的套管(5)，套管(5)侧壁等间距固定有若干对搅拌杆II(17)，所述套管(5)内滑动穿设有驱动轴(4)，套管(5)侧壁竖直开设有条形孔(11)，条形孔(11)内穿设有固定在驱动轴(4)上的搅拌杆I(6)。
3.根据权利要求2所述的一种农村生活污泥净化处理装置，其特征在于，所述旋转驱动机构包括用于驱动驱动轴(4)转动的旋转电机(36)，旋转电机(36)上轴承连接安装有螺纹柱(35)，螺纹柱(35)上螺纹套接有螺纹套管(10)，螺纹套管(10)上套设固定有副齿轮(9)，副齿轮(9)上啮合连接有主齿轮(12)。
4.根据权利要求3所述的一种农村生活污泥净化处理装置，其特征在于，所述旋转驱动机构还包括与主齿轮(12)同轴固定的锥齿轮I(13)和锥齿轮II(16)，锥齿轮I(13)和锥齿轮II(16)上交替啮合连接有与电机I(14)输出轴同轴固定的不完全锥齿轮(15)。
5.根据权利要求1所述的一种农村生活污泥净化处理装置，其特征在于，所述竖直升降机构包括由伺服电机(18)驱动转动的蜗杆(24)，蜗杆(24)上啮合连接有蜗轮(23)，蜗轮(23)上同轴固定有齿轮II(22)，齿轮II(22)上啮合连接有与排水管(19)固定的竖直齿条(21)。
6.根据权利要求1所述的一种农村生活污泥净化处理装置，其特征在于，所述挤压传动机构包括与压块(32)固定的连接杆(33)，连接杆(33)上固定有横向齿条(7)，横向齿条(7)上交替啮合连接有不完全齿轮I(8)，所述连接杆(33)端部固定有挡板(34)，挡板(34)与挤压箱(2)之间固定有弹簧圈(20)。
7.根据权利要求6所述的一种农村生活污泥净化处理装置，其特征在于，所述连接杆(33)上固定有拉杆(31)，拉杆(31)上固定有与出料口(28)间歇对应的挡板(29)。
8.根据权利要求6所述的一种农村生活污泥净化处理装置，其特征在于，所述出料机构包括竖直滑动安装在挤压箱(2)上的压板(27)，压板(27)上开设有与压块(32)对应的楔面(30)，所述压板(27)上竖直固定有与挤压箱(2)竖直滑动连接的滑柱(25)，压板(27)与挤压箱(2)之间固定有复位弹簧(26)。
说明书
一种农村生活污泥净化处理装置
技术领域
本发明涉及污水处理技术领域，具体是一种农村生活污泥净化处理装置。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。农村污水中的污泥可以进行净化压滤后制成滤饼实现再利用。
授权公告号为CN209537263 U的专利公开了一种污泥压滤滤饼制备装置，属于污泥回收处理生产设备领域，包括滤罐、一号油缸、传送装置、滤饼箱和二号油缸。该装置通过在滤罐的上方设置油缸，油缸带动压板对污泥进行压滤;同时通过传送装置传送进行第二次压滤。该装置通过两次压滤，可以完成对污泥的压滤和滤饼的制备工艺。该装置虽然能实现污泥的压块处理，但是压块制作过程中污泥的均匀化效果不佳，且不能实现自动压块和出料操作，为此，现提供一种农村生活污泥净化处理装置，以解决上述技术问题。
发明内容
本发明的目的在于提供一种农村生活污泥净化处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种农村生活污泥净化处理装置，包括固定架，固定架侧壁设有加热器，固定架上固定有搅拌槽，固定架顶部固定有电机I，电机I上驱动连接有旋转驱动机构，旋转驱动机构上传动连接有位于搅拌槽内的搅拌机构，所述固定架上固定有伺服电机，伺服电机上驱动连接有竖直升降机构，所述竖直升降机构连接有延伸至搅拌槽内的排水管，所述搅拌槽底部连接有挤压箱，挤压箱上设有挤压传动机构，挤压传动机构上驱动连接有滑动安装在挤压箱内的压块，所述挤压箱上竖直滑动安装有出料机构，挤压箱底部开设有与出料机构竖直对应的出料口。
作为本发明的一种改进方案：所述搅拌机构包括转动安装在固定架上的套管，套管侧壁等间距固定有若干对搅拌杆II，所述套管内滑动穿设有驱动轴，套管侧壁竖直开设有条形孔，条形孔内穿设有固定在驱动轴上的搅拌杆I。
作为本发明的一种改进方案：所述旋转驱动机构包括用于驱动驱动轴转动的旋转电机，旋转电机上轴承连接安装有螺纹柱，螺纹柱上螺纹套接有螺纹套管，螺纹套管上套设固定有副齿轮，副齿轮上啮合连接有主齿轮。
作为本发明的一种改进方案：所述旋转驱动机构还包括与主齿轮同轴固定的锥齿轮I和锥齿轮II，锥齿轮I和锥齿轮II上交替啮合连接有与电机I输出轴同轴固定的不完全锥齿轮。
作为本发明的一种改进方案：所述竖直升降机构包括由伺服电机驱动转动的蜗杆，蜗杆上啮合连接有蜗轮，蜗轮上同轴固定有齿轮II，齿轮II上啮合连接有与排水管固定的竖直齿条。
作为本发明的一种改进方案：所述挤压传动机构包括与压块固定的连接杆，连接杆上固定有横向齿条，横向齿条上交替啮合连接有不完全齿轮I，所述连接杆端部固定有挡板，挡板与挤压箱之间固定有弹簧圈。
作为本发明的一种改进方案：所述连接杆上固定有拉杆，拉杆上固定有与出料口间歇对应的挡板。
作为本发明的一种改进方案：所述出料机构包括竖直滑动安装在挤压箱上的压板，压板上开设有与压块对应的楔面，所述压板上竖直固定有与挤压箱竖直滑动连接的滑柱，压板与挤压箱之间固定有复位弹簧。
与现有技术相比，本发明的有益效果是：
本发明通过设置的旋转驱动机构对搅拌机构进行驱动旋转，使得设置的搅拌杆I和搅拌杆II旋转实现对搅拌槽内的污泥进行搅拌分散和细化效果，有效提升了后续污泥压制的致密程度，设置的挤压驱动机构能驱动压块自动横向往复运动对污泥进行压块，而设置的出料机构能受到压块的传动实现对压制后的污泥块的推出效果，实现污泥压制、出料的自动化进行，有效提升了污泥处理效率。（发明人孟海波;程红胜;沈玉君;周海宾;丁京涛;赵立欣;张曦;王惠惠;王健;王娟）
