申请日20200519
公开(公告)日20200703
IPC分类号C02F7/00; C02F3/02; B01F3/04; B01F7/30; B01F15/00; B01F15/02
摘要：
本发明公开了一种污水净化处理用高效曝气装置，涉及林业机械技术领域，包括曝气箱和与之连接的沉淀箱，所述转动套管上套设固定有旋转架，转动套管内转动安装有延伸至曝气箱内部的空心轴，气泵I的出口端安装有延伸至空心轴内的输气管I;本发明通过设置的气泵I和气泵II能将外部空气分别通过喷头和喷气盘进入到曝气箱内部，设置的搅拌机构能对曝气箱内部的污水和空气进行搅动作用实现曝气，使得水中的含氧量大大提升，促进微生物对有机物的充分氧化分解，设置的换向机构能驱动搅拌机构正反转交替进行，搅拌效率显著提升，设置的搅动板不仅能围绕旋转轴旋转，同时能围绕转动套管转动，大大促进了氧气与污水的充分混合，曝气效果显著提升。
权利要求书

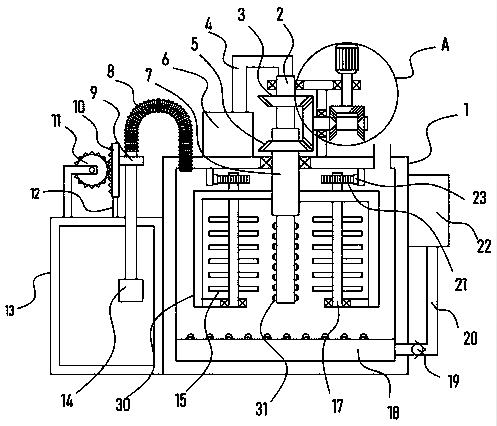

1.一种污水净化处理用高效曝气装置，包括曝气箱(1)和与之连接的沉淀箱(13)，其特征在于，所述曝气箱(1)顶部设有伺服电机(24)，伺服电机(24)上驱动连接有换向机构，换向机构上驱动连接有转动安装在曝气箱(1)内的转动套管(7)，所述转动套管(7)上套设固定有旋转架(30)，旋转架(30)上设有用于搅拌的搅拌机构，所述转动套管(7)内转动安装有延伸至曝气箱(1)内部的空心轴(2)，空心轴(2)侧壁均匀安装有若干个喷头(31)，所述曝气箱(1)与沉淀箱(13)之间连接有波纹管(8)，波纹管(8)下端连接有位于沉淀箱(13)内的潜水泵(14)，沉淀箱(13)上设有用于驱动波纹管(8)高度调节的调节机构，所述曝气箱(1)上固定有气泵I(6)，气泵I(6)的出口端安装有延伸至空心轴(2)内的输气管I(4)，换向机构包括转动设置的驱动轴(27)，驱动轴(27)上套设固定有传动锥齿轮I(26)和传动锥齿轮II(28)，所述伺服电机(24)的输出轴同轴固定有交替与传动锥齿轮I(26)和传动锥齿轮II(28)啮合连接的不完全锥齿轮(25)，搅拌机构还包括与搅动板(15)同轴固定的传动齿轮(21)，传动齿轮(21)上啮合连接有固定在曝气箱(1)内顶部的内齿圈(23)。
2.根据权利要求1所述的污水净化处理用高效曝气装置，其特征在于，所述换向机构还包括套设固定在空心轴(2)上的锥齿轮I(3)和套设固定在转动套管(7)上的锥齿轮II(5)，所述驱动轴(27)上同轴固定有与锥齿轮I(3)和锥齿轮II(5)啮合的锥齿轮III(16)。
3.根据权利要求1所述的污水净化处理用高效曝气装置，其特征在于，所述调节机构包括由调节电机(29)驱动旋转的调节齿轮(11)，所述波纹管(8)上套设固定有连接块(9)，连接块(9)上竖直固定有与调节齿轮(11)啮合的直齿条(10)，直齿条(10)内滑动安装有固定在沉淀箱(13)上的导杆(12)。
4.根据权利要求1所述的污水净化处理用高效曝气装置，其特征在于，所述曝气箱(1)侧壁固定有气泵II(22)，气泵II(22) 出口端通过输气管II(20)连接有固定在曝气箱(1)内底部的喷气盘(18)，所述输气管II(20)上安装有单向阀(19)。
说明书
一种污水净化处理用高效曝气装置
技术领域
本发明涉及林业机械技术领域，具体是一种污水净化处理用高效曝气装置。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。曝气指将空气中的氧强制向液体中转移的过程，其目的是获得足够的溶解氧，此外，曝气还有防止池内悬浮体下沉，加强池内有机物与微生物及溶解氧接触的目的，从而保证池内微生物在有充足溶解氧的条件下，对污水中有机物的氧化分解作用。
授权公告号为CN206408066 U的专利公开了一种污水净化装置。污水净化装置，它包括存水仓和净化仓;净化仓通过质子交换膜、多孔板、过滤板分隔为厌氧室、有氧室、曝气室和过滤室;曝气室内设置有曝气搅拌装置;曝气搅拌装置包括空心搅拌轴、搅拌杆和搅拌叶;搅拌轴的内设有调整连杆和调整把手;搅拌杆穿入搅拌轴与调整把手的两端连接;调整连杆通过连接柱与调整把手的中部铰接;搅拌叶上设置有多个曝气孔。该装置尽管能实现曝气效果，但是产生的氧气不能在需要净化的污水中均匀充分的分散开，但是污水中有机物并不能得到微生物的充分氧化分解作用，为此，现提供一种污水净化处理用高效曝气装置，以解决上述技术问题。
发明内容
本发明的目的在于提供一种污水净化处理用高效曝气装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种污水净化处理用高效曝气装置，包括曝气箱和与之连接的沉淀箱，曝气箱顶部设有伺服电机，伺服电机上驱动连接有换向机构，换向机构上驱动连接有转动安装在曝气箱内的转动套管，所述转动套管上套设固定有旋转架，旋转架上设有用于搅拌的搅拌机构，所述转动套管内转动安装有延伸至曝气箱内部的空心轴，空心轴侧壁均匀安装有若干个喷头，所述曝气箱与沉淀箱之间连接有波纹管，波纹管下端连接有位于沉淀箱内的潜水泵，沉淀箱上设有用于驱动波纹管高度调节的调节机构，所述曝气箱上固定有气泵I，气泵I的出口端安装有延伸至空心轴内的输气管I。
作为本发明的一种改进方案：所述换向机构包括转动设置的驱动轴，驱动轴上套设固定有传动锥齿轮I和传动锥齿轮II，所述伺服电机的输出轴同轴固定有交替与传动锥齿轮I和传动锥齿轮II啮合连接的不完全锥齿轮。
作为本发明的一种改进方案：所述换向机构还包括套设固定在空心轴上的锥齿轮I和套设固定在转动套管上的锥齿轮II，所述驱动轴上同轴固定有与锥齿轮I和锥齿轮II啮合的锥齿轮III。
作为本发明的一种改进方案：所述搅拌机构包括转动安装在旋转架上的竖直设置的旋转轴，旋转轴侧壁固定安装有若干对搅动板。
作为本发明的一种改进方案：所述搅拌机构还包括与搅动板同轴固定的传动齿轮，传动齿轮上啮合连接有固定在曝气箱内顶部的内齿圈。
作为本发明的一种改进方案：所述调节机构包括由调节电机驱动旋转的调节齿轮，所述波纹管上套设固定有连接块，连接块上竖直固定有与调节齿轮啮合的直齿条，直齿条内滑动安装有固定在沉淀箱上的导杆。
作为本发明的一种改进方案：所述曝气箱侧壁固定有气泵II，气泵II 出口端通过输气管II连接有固定在曝气箱内底部的喷气盘，所述输气管II上安装有单向阀。
与现有技术相比，本发明的有益效果是：
本发明通过设置的气泵I和气泵II能将外部空气分别通过喷头和喷气盘进入到曝气箱内部，设置的搅拌机构能对曝气箱内部的污水和空气进行搅动作用实现曝气，使得水中的含氧量大大提升，促进微生物对有机物的充分氧化分解，设置的换向机构能驱动搅拌机构正反转交替进行，搅拌效率显著提升，设置的搅动板不仅能围绕旋转轴旋转，同时能围绕转动套管转动，大大促进了氧气与污水的充分混合，曝气效果显著提升。（发明人：陈红瑞;高明;李艳秋;李旻;李美艳;王琛;李欢）
