申请日2020.03.13
公开(公告)日2020.05.29
IPC分类号C02F3/30; C02F3/28; C02F9/14; C02F101/16
摘要
一种基于厌氧氨氧化生物脱氮反应装置的废水处理系统及方法，该基于厌氧氨氧化生物脱氮反应装置的废水处理系统包括厌氧膜生物反应装置，待处理废水在其内发生厌氧反应得到第一废水;中间调节水箱，与厌氧膜生物反应装置的出水口连接，用于调节第一废水;以及一体式厌氧氨氧化生物脱氮反应装置，用于将第一废水进行厌氧氨氧化生物脱氮反应后得到达标废水。本发明废水经过厌氧‑生物脱氮处理以后，出水水质稳定达标;本发明采用的一体式厌氧氨氧化生物脱氮可以提升废水脱氮负荷，提高废水处理污染物去除效率，实现废水达标排放。
权利要求书

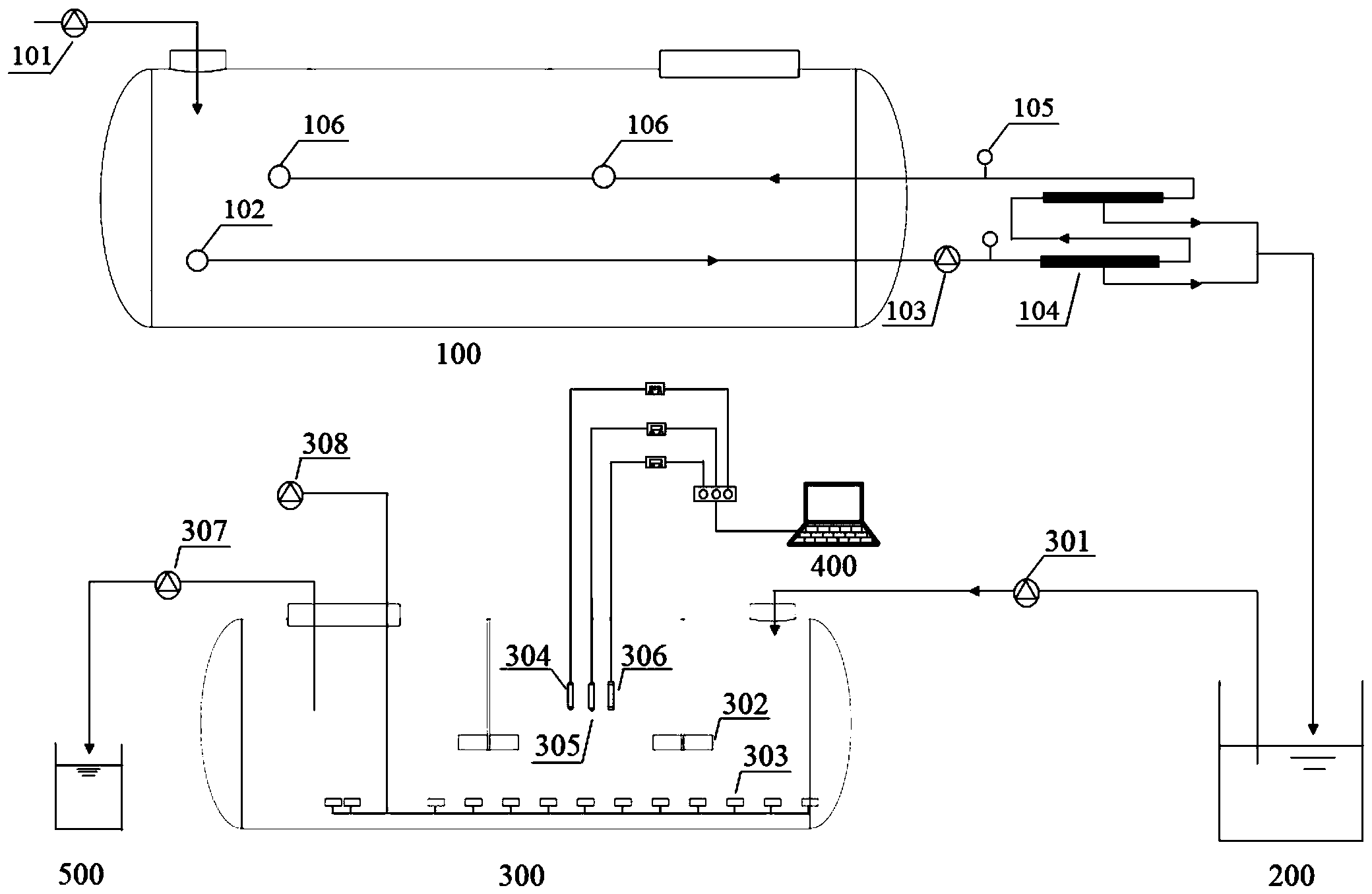

1.一种基于厌氧氨氧化生物脱氮反应装置的废水处理系统，其特征在于，包括：
厌氧膜生物反应装置，待处理废水在其内发生厌氧反应得到第一废水;
中间调节水箱，与厌氧膜生物反应装置的出水口连接，用于调节第一废水;以及
一体式厌氧氨氧化生物脱氮反应装置，用于将第一废水进行厌氧氨氧化生物脱氮反应后得到达标废水。
2.根据权利要求1所述的废水处理系统，其特征在于，
所述厌氧膜生物反应装置包括：
厌氧膜生物反应器，其内发生厌氧反应;以及
设置在厌氧膜生物反应器外部的过滤单元。
3.根据权利要求2所述的废水处理系统，其特征在于，
所述过滤单元上设有过滤出水口和过滤回流口，所述过滤出水口与中间调节水箱连接，所述过滤回流口与厌氧膜生物反应器连通;
其中，所述过滤单元包括超滤膜和循环泵。
4.根据权利要求1所述的废水处理系统，其特征在于，
所述厌氧氨氧化生物脱氮反应装置包括：
一体式厌氧氨氧化生物脱氮反应器，第一废水在其内进行厌氧氨氧化生物脱氮反应;
曝气单元，为厌氧氨氧化生物脱氮反应过程中提供曝气;
监测单元，监测一体式膜生物反应器中混合液的参数;以及
控制单元，用于控制该厌氧氨氧化生物脱氮反应装置的内反应的进行;
所述监测单元包括：
氨氮电极探头，用于监测一体式厌氧氨氧化生物脱氮反应器内混合液的氨氮浓度值;
pH探头，用于监测一体式厌氧氨氧化生物脱氮反应器内混合液的pH值;以及
溶解氧探头，用于监测一体式厌氧氨氧化生物脱氮反应器内混合液的溶解氧量。
5.根据权利要求4所述的废水处理系统，其特征在于，
所述控制单元控制厌氧氨氧化生物脱氮反应装置包括进水、反应、搅拌、沉淀、排水阶段间的自动轮转;
所述控制单元控制曝气单元的启动，当检测单元监测到一体式厌氧氨氧化生物脱氮反应器内第一废水的氨氮浓度降到25至35mg/L时，控制单元控制曝气单元停止曝气。
6.一种废水处理方法，采用如权利要求1至5任一项所述的废水处理系统，其特征在于，包括：
将待处理废水在厌氧膜生物反应装置中进行厌氧反应后得到第一废水;
将第一废水在一体式厌氧氨氧化生物脱氮反应装置进行厌氧氨氧化生物脱氮反应，即完成所述废水处理。
7.根据权利要求6所述的废水处理方法，其特征在于，
所述厌氧反应的反应温度为25至35℃。
8.根据权利要求6所述的废水处理方法，其特征在于，
所述厌氧反应的pH为7.2至8.5。
9.根据权利要求6所述的废水处理方法，其特征在于，
所述厌氧反应中污泥的浓度为15至25g/L，污泥中的有机负荷为0.25至0.7kgCOD/(m3d)。
10.根据权利要求6所述的废水处理方法，其特征在于，
所述厌氧氨氧化生物脱氮反应步骤具体包括：
所述控制单元控制曝气单元启动，对所述一体式厌氧氨氧化生物脱氮反应装置内的第一废水曝气以保证第一废水中的亚氮浓度小于或等于10mg/L;
当检测单元监测到第一废水的氨氮浓度降到25至35mg/L时，控制单元控制曝气单元停止曝气，然后开启搅拌，搅拌结束后即完成所述厌氧氨氧化生物脱氮反应。
说明书
基于厌氧氨氧化生物脱氮反应装置的废水处理系统及方法
技术领域
本发明属于废水处理技术领域，尤其涉及一种基于厌氧氨氧化生物脱氮反应装置的废水处理系统及方法。
背景技术
养殖废水具有高氨氮，高浓度有机化合物等污染特征，其主要处理方式主要有还田处理，自然处理和生物处理模式。其中污水生物脱氮仍然以常规的硝化反硝化脱氮为主，存在效率低，能耗高，剩余污泥量较大等问题。而厌氧氨氧化生物脱氮反应作为新型生物脱氮技术，具有节省曝气、污泥产量少、无需投加碳源等优势。
厌氧氨氧化工艺多以生物转盘、完全混合式反应器等为主，受水力停留时间、水力负荷等限定，在处理养殖废水时，其出水水质受进水水质影响较大，系统的脱氮效果变差，抗冲击负荷能力低，使系统的正常运行时常面临崩溃的危险，因此需要针对现有缺点，提出更为有效的应对养殖废水水质波动，水量复杂变化的生物处理方法与反应器装置。
发明内容
有鉴于此，本发明的主要目的之一在于提出一种基于厌氧氨氧化生物脱氮反应装置的废水处理系统及方法，以期至少部分地解决上述技术问题中的至少之一。
为了实现上述目的，作为本发明的一个方面，提供了一种基于一体式厌氧氨氧化生物脱氮反应装置的废水处理系统，包括：
厌氧膜生物反应装置，待处理废水在其内发生厌氧反应得到第一废水;
中间调节水箱，与厌氧膜生物反应装置的出水口连接，用于调节第一废水;以及
一体式厌氧氨氧化生物脱氮反应装置，用于将第一废水进行厌氧氨氧化生物脱氮反应后得到达标废水。
作为本发明的另一个方面，还提供了一种废水处理方法，采用如上所述的废水处理系统，包括：
将待处理废水在厌氧膜生物反应装置中进行厌氧反应后得到第一废水;
将第一废水在一体式厌氧氨氧化生物脱氮反应装置进行厌氧氨氧化生物脱氮反应，即完成所述废水处理。
基于上述技术方案可知，本发明的基于厌氧氨氧化生物脱氮反应装置的废水处理系统及方法相对于现有技术至少具有以下优势之一：
1、废水经过厌氧-生物脱氮处理以后，出水水质稳定达标;
2、废水处理设备集中，减少了占地面积，操作管理方便;
3、本发明采用的两种生物脱氮联合控制模式自动化运行程度高，运行维护简单;
4、本发明采用控制模式综合了过程控制和终点控制，灵活应对进水氨氮负荷波动情况，耐氨氮冲击负荷，保证出水水质稳定;
5、采用氨氮电极严格控制一定氨氮残留浓度，能够避免亚氮累积，从而能够有效控制厌氧氨氧化细菌受抑制现象发生，有利于反应器长期稳定运行。（发明人魏源送;陈彦霖;王元月;陈梅雪;隋倩雯;郁达伟）
