申请日2020.01.06
公开(公告)日2020.04.24
IPC分类号C02F11/10; C10B43/04; C10B47/30; C10B53/00; C10G1/00
摘要
本发明涉及含油污泥处理技术领域，提供了一种含油污泥分段连续热解实验装置，包括倾斜设置的回转窑、螺旋送料机、搅拌组件和加热电炉。回转窑包括筒体、窑尾罩和窑头罩，螺旋送料机的进料端位于窑尾罩外，出料端穿过窑尾罩、并伸入到筒体内。搅拌组件包括搅拌轴、叶片和刮刀，搅拌轴位于筒体内、且两端分别与窑尾罩和窑头罩转动连接，叶片设置在搅拌轴上、且位于筒体的热解段内，刮刀设置在搅拌轴上、且位于筒体的炭化段内。加热电炉用于对筒体加热。本发明通过螺旋送料机将进料斗内的含油污泥连续送入回转窑内，搅拌轴上的叶片使得含油污泥在筒体内受热更均匀，搅拌轴上的刮刀能刮除筒体内壁上的含油污泥，使其不容易在筒体的内壁上结焦。
权利要求书
1.一种含油污泥分段连续热解实验装置，其特征在于：包括：
倾斜设置的回转窑，所述回转窑包括筒体、窑尾罩和窑头罩，所述筒体内部沿物料输送方向具有热解段和炭化段，所述窑尾罩套设在所述筒体的高端，所述窑尾罩上具有与所述筒体内部连通的出气口，所述窑头罩套设在所述筒体的低端，所述窑头罩上具有与所述筒体内部连通的进气口和出料口;
螺旋送料机，其进料端位于所述窑尾罩外，其出料端穿过所述窑尾罩、并伸入到所述筒体内;
搅拌组件，包括搅拌轴、叶片和刮刀，所述搅拌轴位于所述筒体内、且两端分别与所述窑尾罩和所述窑头罩转动连接，所述叶片设置在所述搅拌轴上、且位于所述筒体的所述热解段内，所述刮刀设置在所述搅拌轴上、且位于所述筒体的所述炭化段内;
加热电炉，设置在所述筒体的外侧，用于对所述筒体加热;以及
第一电机和第二电机，分别用于驱动回转窑和搅拌轴旋转。
2.根据权利要求1所述的一种含油污泥分段连续热解实验装置，其特征在于：所述刮刀在随所述搅拌轴转动的过程中可与所述筒体的内壁接触。
3.根据权利要求1所述的一种含油污泥分段连续热解实验装置，其特征在于：所述螺旋送料机的进料端设置有进料斗，所述进料斗外设置有加热器，所述进料斗的下端设置有漏料底板。
4.根据权利要求1所述的一种含油污泥分段连续热解实验装置，其特征在于：所述螺旋送料机的出料端上开有多个与所述螺旋送料机的内部连通的布料孔。
5.根据权利要求1所述的一种含油污泥分段连续热解实验装置，其特征在于：所述出料口的下端设置有与其连通的冷却仓，所述冷却仓的底部安装有出料阀。
6.根据权利要求1所述的一种含油污泥分段连续热解实验装置，其特征在于：还包括伸入进料斗内的搅拌器，所述搅拌器与进料斗可拆卸连接。
7.根据权利要求1所述的一种含油污泥分段连续热解实验装置，其特征在于：所述回转窑安装在一倾斜角度可调的底板上。
8.根据权利要求6所述的一种含油污泥分段连续热解实验装置，其特征在于：所述底板的低端设置有万向支脚、高端设置有可调节支脚，所述可调节支脚包括：
基底部;
下端与所述基底部转动连接的丝杆，所述丝杆的上端穿过所述底板、且与所述底板螺纹连接;
固定设置在所述丝杆的顶端的手轮;以及
设置在所述基底部和所述底板之间的支撑弹簧。

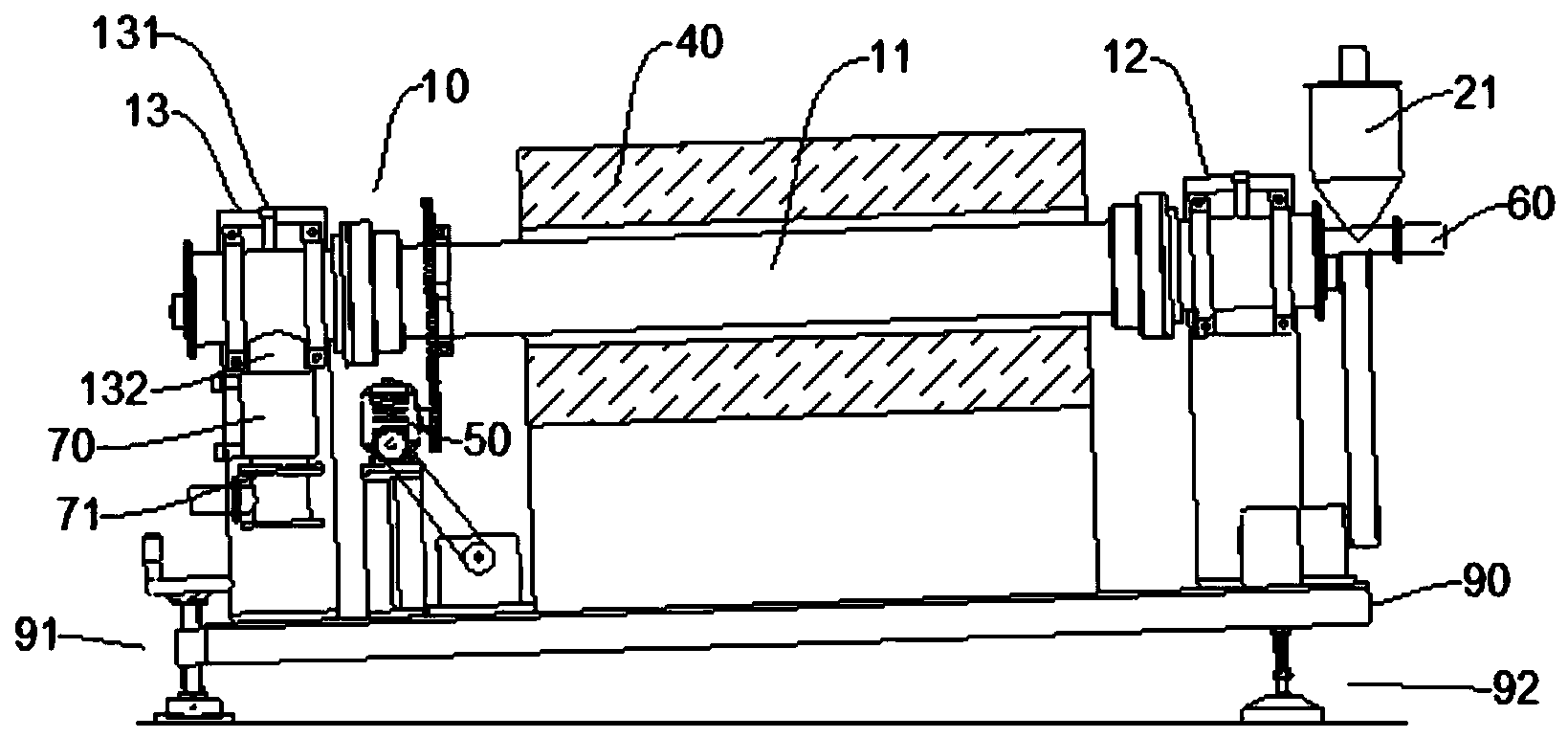

说明书
一种含油污泥分段连续热解实验装置
技术领域
本发明涉及含油污泥处理技术领域，具体涉及一种含油污泥分段连续热解实验装置。
背景技术
含油污泥是指混入原油、各种成品油、油渣等重质油的污泥。含油污泥大量产生于石油和钢铁行业。经过浓缩脱水处理后的含油污泥，具有成分复杂、含油量高、粘度大的特点，直接废弃浪费资源、污染环境，需要进一步处理。近年来，采用热解法处理含油污泥能够回收油分，热解后的残渣可以回收利用或直接填埋，是研究的热门方向，相应的热解装置是主要的技术难点。
现有的含油污泥的热解装置在使用时存在以下问题：含油污泥输送困难、无法连续热解处理含油污泥，含油污泥在回转窑内受热不均、并且容易结焦。
发明内容
针对现有技术中的缺陷，本发明的目的是提供一种含油污泥分段连续热解实验装置，使含油污泥容易输送、能够连续热解处理含油污泥，含油污泥在回转窑内受热均匀、并且不容易结焦。
为了实现上述目的，本发明通过如下的技术方案来实现：一种含油污泥分段连续热解实验装置，包括：
倾斜设置的回转窑，所述回转窑包括筒体、窑尾罩和窑头罩，所述筒体内部沿物料输送方向具有热解段和炭化段，所述窑尾罩套设在所述筒体的高端，所述窑尾罩上具有与所述筒体内部连通的出气口，所述窑头罩套设在所述筒体的低端，所述窑头罩上具有与所述筒体内部连通的进气口和出料口;
螺旋送料机，其进料端位于所述窑尾罩外，其出料端穿过所述窑尾罩、并伸入到所述筒体内;
搅拌组件，包括搅拌轴、叶片和刮刀，所述搅拌轴位于所述筒体内、且两端分别与所述窑尾罩和所述窑头罩转动连接，所述叶片设置在所述搅拌轴上、且位于所述筒体的所述热解段内，所述刮刀设置在所述搅拌轴上、且位于所述筒体的所述炭化段内;以及
加热电炉，设置在所述筒体的外侧，用于对所述筒体加热。
进一步地，所述刮刀在随所述搅拌轴转动的过程中可与所述筒体的内壁接触。
进一步地，所述螺旋送料机的进料端设置有进料斗，所述进料斗外设置有加热器，所述进料斗的下端设置有漏料底板。
进一步地，所述螺旋送料机的出料端上开有多个与所述螺旋送料机的内部连通的布料孔。
进一步地，所述出料口的下端设置有与其连通的冷却仓，所述冷却仓的底部安装有出料阀。
进一步地，还包括伸入进料斗内的搅拌器，所述搅拌器与进料斗可拆卸连接。
进一步地，所述回转窑安装在一倾斜角度可调的底板上。
进一步地，所述底板的低端设置有万向支脚、高端设置有可调节支脚，所述可调节支脚包括：基底部;下端与所述基底部转动连接的丝杆，所述丝杆的上端穿过所述底板、且与所述底板螺纹连接;固定设置在所述丝杆的顶端的手轮;以及设置在所述基底部和所述底板之间的支撑弹簧。
本发明的有益效果：本发明提供的一种含油污泥分段连续热解实验装置，通过螺旋送料机将进料斗内的含油污泥连续送入回转窑内，使得含油污泥在回转窑内能被连续热解。搅拌轴上的叶片搅动含油污泥，使得含油污泥在筒体内受热更均匀。搅拌轴上的刮刀能刮除筒体内壁上的含油污泥，使其不容易在筒体的内壁上结焦。（发明人林顺洪;王江林;郭大江;柏继松;季炫宇;杨宇;杨鲁）
