申请日2019.12.31
公开(公告)日2020.04.07
IPC分类号C02F9/14; C02F11/122
摘要

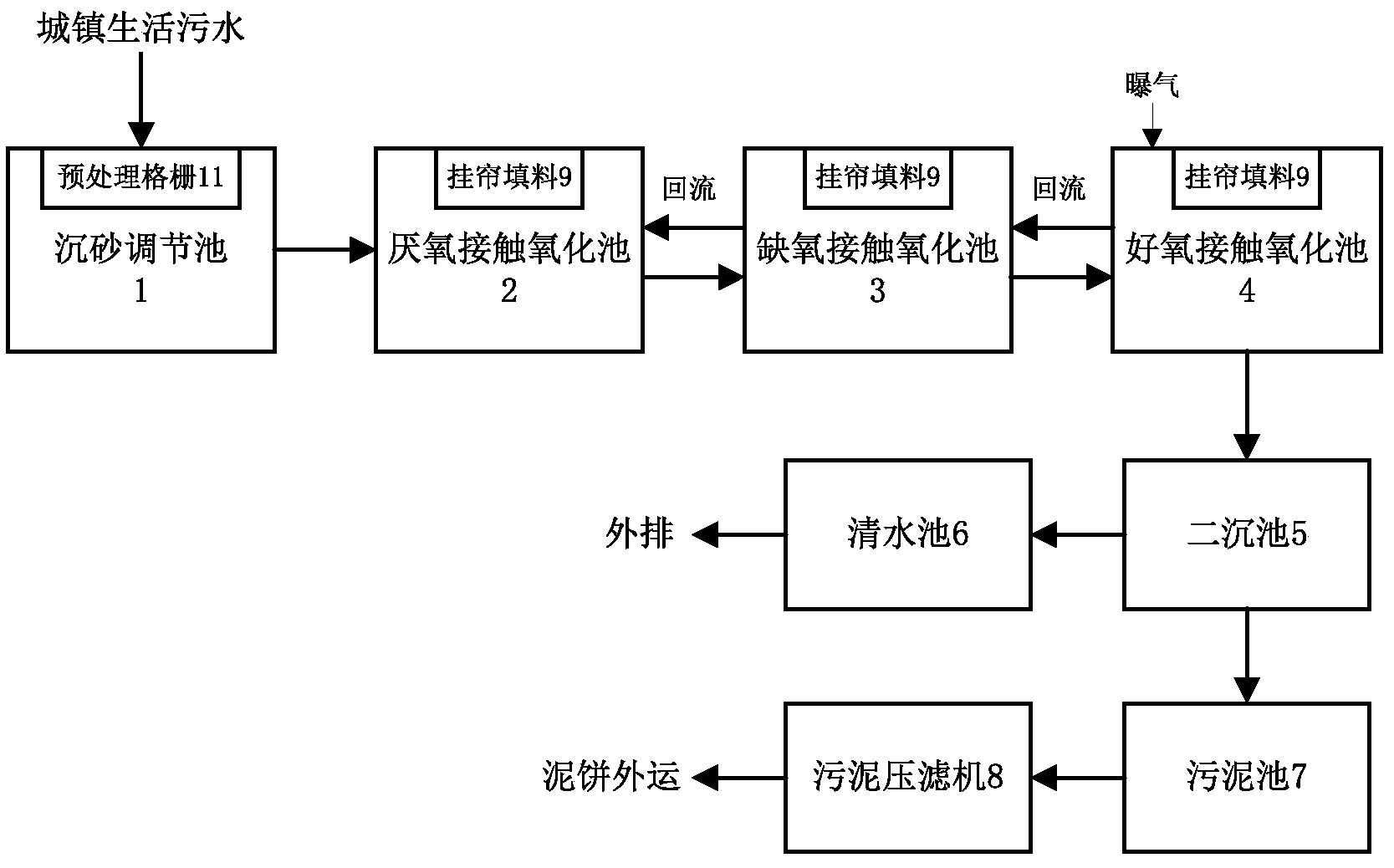

本发明公开了一种乡镇小型生活污水处理系统，涉及环境保护与治理技术领域，其包括沉砂调节池，还包括厌氧接触氧化池、缺氧接触氧化池、好氧接触氧化池、二沉池、清水池、污泥池;沉砂调节池的出水口与厌氧接触氧化池的进水口连通，厌氧接触氧化池的出水口与缺氧接触氧化池的进水口连通，缺氧接触氧化池的出水口与好氧接触氧化池的进水口连通，好氧接触氧化池的出水口与二沉池的进水口连通，二沉池的出水口与清水池的进水口连通;清水池的出水口连接外排流道;污泥池与二沉池连接，用于收集二沉池中的污泥;沉砂调节池的进水口处设置有预处理格栅;厌氧接触氧化池、缺氧接触氧化池和好氧接触氧化池内都设置有挂帘填料。
权利要求书
1.一种乡镇小型生活污水处理系统，包括沉砂调节池(1)，其特征在于：还包括厌氧接触氧化池(2)、缺氧接触氧化池(3)、好氧接触氧化池(4)、二沉池(5)、清水池(6)、污泥池(7);所述沉砂调节池(1)的出水口与厌氧接触氧化池(2)的进水口连通，所述厌氧接触氧化池(2)的出水口与缺氧接触氧化池(3)的进水口连通，所述缺氧接触氧化池(3)的出水口与好氧接触氧化池(4)的进水口连通，所述好氧接触氧化池(4)的出水口与二沉池(5)的进水口连通，二沉池(5)的出水口与清水池(6)的进水口连通;所述清水池(6)的出水口连接外排流道;所述污泥池(7)与二沉池(5)连接，用于收集二沉池(5)中的污泥;所述沉砂调节池(1)的进水口处设置有预处理格栅(11);所述厌氧接触氧化池(2)、缺氧接触氧化池(3)和好氧接触氧化池(4)内都设置有挂帘填料(9)。
2.根据权利要求1所述的乡镇小型生活污水处理系统，其特征在于：所述挂帘填料(9)包括支架(91)、若干丝杆92和若干纤维膜(95);所述丝杆92通过连接螺栓(93)安装在支架(91)上;所述纤维膜(95)挂装在支架(91)下方，且纤维膜(95)的下端连接有尼龙绳(94)。
3.根据权利要求2所述的乡镇小型生活污水处理系统，其特征在于：所述纤维膜(95)的厚度为3mm。
4.根据权利要求1所述的乡镇小型生活污水处理系统，其特征在于：还包括与污泥池(7)连接的污泥压滤机(8)，污泥池(7)中的污泥进入污泥压滤机(8)压滤得到泥饼。
5.根据权利要求4所述的乡镇小型生活污水处理系统，其特征在于：所述污泥池(7)中设置有排泥泵。
6.根据权利要求1所述的乡镇小型生活污水处理系统，其特征在于：所述缺氧接触氧化池(3)和好氧接触氧化池(4)内都设置有回流泵。
7.根据权利要求1所述的乡镇小型生活污水处理系统，其特征在于：所述好氧接触氧化池(4)内设置有曝气装置。
说明书
一种乡镇小型生活污水处理系统
技术领域
本发明涉及环境保护与治理技术领域，具体来讲是一种乡镇小型生活污水处理系统。
背景技术
现有乡镇生活污水处理技术普遍存在以下的问题：
(1)污水收集率低;
(2)雨污不分流;
(3)污水量变化较大(每天不同时段排放的污水量不一样);(4)水质波动较大(如混有小型食品加工、屠宰场、散户养殖业的高浓度污水);
(5)运行维护困难(如缺专业技术人员管理);
而针对乡镇污水处理，目前已有的具有脱氮除磷的生化处理工艺有：接触氧化法(A/O+填料)、IBR生物处理法、生物转盘法、MC-MBBR。
发明内容
针对现有技术中存在的缺陷，本发明的目的在于提供一种乡镇小型生活污水处理系统，能适应各种复杂的乡镇污水处理，耐冲击负荷能力和固体SS水解能力强，脱氮除磷效率高，运行费用低，处理效果稳定。
为达到以上目的，本发明采取的技术方案是：一种乡镇小型生活污水处理系统，包括沉砂调节池，还包括厌氧接触氧化池、缺氧接触氧化池、好氧接触氧化池、二沉池、清水池、污泥池;所述沉砂调节池的出水口与厌氧接触氧化池的进水口连通，所述厌氧接触氧化池的出水口与缺氧接触氧化池的进水口连通，所述缺氧接触氧化池的出水口与好氧接触氧化池的进水口连通，所述好氧接触氧化池的出水口与二沉池的进水口连通，二沉池的出水口与清水池的进水口连通;所述清水池的出水口连接外排流道;所述污泥池与二沉池连接，用于收集二沉池中的污泥;所述沉砂调节池的进水口处设置有预处理格栅;所述厌氧接触氧化池、缺氧接触氧化池和好氧接触氧化池内都设置有挂帘填料。
进一步改进在于：所述挂帘填料包括支架、若干丝杆和若干纤维膜;所述丝杆通过连接螺栓安装在支架上;所述纤维膜挂装在支架下方，且纤维膜的下端连接有尼龙绳。
进一步改进在于：所述纤维膜的厚度为3mm。
进一步改进在于：还包括与污泥池连接的污泥压滤机，污泥池中的污泥进入污泥压滤机压滤得到泥饼。
进一步改进在于：所述污泥池中设置有排泥泵。
进一步改进在于：所述缺氧接触氧化池和好氧接触氧化池内都设置有回流泵。
进一步改进在于：所述好氧接触氧化池内设置有曝气装置。
本发明的有益效果在于：
1、本发明能适应各种复杂的乡镇污水处理，耐冲击负荷能力和固体SS水解能力强，脱氮除磷效率高，运行费用低，处理效果稳定。
2、本发明中，采用仿生态纤维填料，由直径30微米左右的高分子聚合纤维，采用无纺布特殊工艺编织而成的一种生物载体，经过亲水性处理，表面有2—108微米多种孔径的微孔特点：挂膜容易，启动快。耐冲击负荷能力强，脱膜换膜容易。仿生态填料采用挂帘式设计，且厚度仅3mm。当微生物老化、死亡后失去粘性，在鲜活微生物的推挤和重力作用下，生物膜自然脱落，新陈代谢良好，微生物常保活力高效。成膜重量轻，安装简省。挂帘式设计的仿生态填料，脱膜换膜容易，成膜重量轻，可以不用钢铁支架，编织尼龙绳膨胀螺勾即可安装。
3、本发明通过自控系统升级，对主要设备如罗茨风机、回流泵、排泥泵等设备实现全自动运行，日常运行管理由远程指导调整，厂内基本实现无人值守。（发明人饶维平;何平定;胡禹;汪兴鹏;张茜茜）
