申请日2019.12.16
公开(公告)日2020.03.27
IPC分类号C02F11/13; C02F1/00
摘要
本发明公开了一种地埋式污泥处理设备，包括箱体，所述箱体的两侧均固定连接有固定基质体，所述箱体的左侧且位于固定基质体的内部连通有污水进水管，所述箱体的右侧固定连接有污水处理控制箱，箱体的顶部从左至右依次固定连接有水体检测控制箱、水体浮标测深箱和取样箱，箱体的右侧且位于固定基质体的内部连通有导液硬管，本发明涉及污泥处理技术领域。该地埋式污泥处理设备，通过快速蓄泥罩和漏泥孔之间的配合，使得污泥通过污泥污水隔离板不断的上下运动，使得装置内部的污泥或者是静止在快速蓄泥罩顶部的污泥，可以通过漏泥孔运动到污泥污水隔离板下方，使得污泥汇集的速度加快，能使装置收集污泥的效率提高。
权利要求书

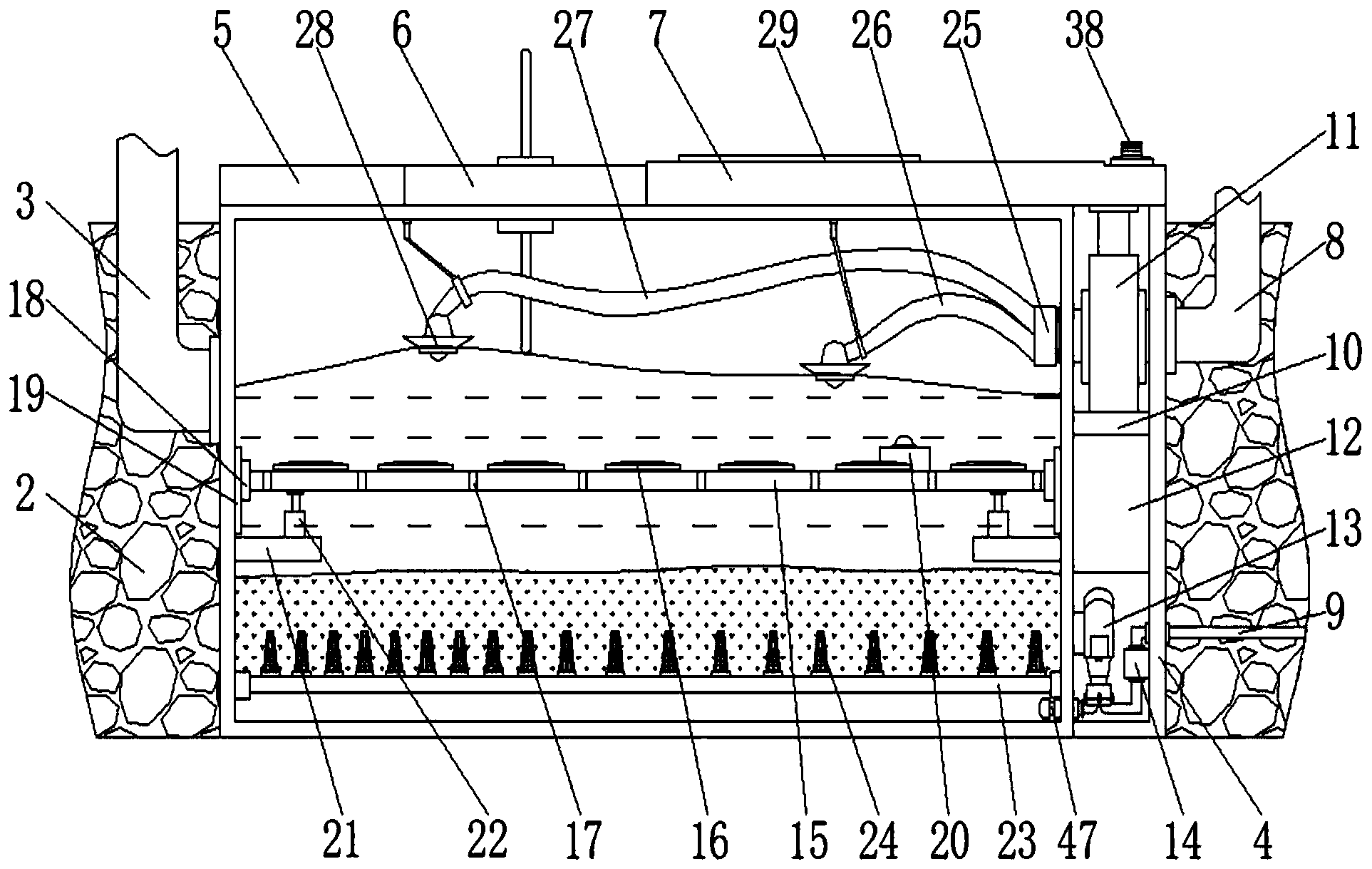

1.一种地埋式污泥处理设备，包括箱体(1)，其特征在于：所述箱体(1)的两侧均固定连接有固定基质体(2)，所述箱体(1)的左侧且位于固定基质体(2)的内部连通有污水进水管(3)，所述箱体(1)的右侧固定连接有污水处理控制箱(4)，所述箱体(1)的顶部从左至右依次固定连接有水体检测控制箱(5)、水体浮标测深箱(6)和取样箱(7)，所述箱体(1)的右侧且位于固定基质体(2)的内部连通有导液硬管(8)，所述箱体(1)的右侧且位于导液硬管(8)的正下方连通有导气硬管(9)，所述导气硬管(9)的右端贯穿固定基质体(2)并延伸到固定基质体(2)的右侧;
所述污水处理控制箱(4)内壁的两侧之间固定连接有隔板(10)，所述隔板(10)的顶部固定连接有过滤箱(11)，所述过滤箱(11)的右侧与导液硬管(8)的左端相连通，且隔板(10)的底部固定连接有液压油箱(12)，所述液压油箱(12)的底部且位于箱体(1)的外壁固定连接有气泵(13)，所述污水处理控制箱(4)的内壁且位于气泵(13)的一侧固定连接有气体加热箱(14)，所述气体加热箱(14)的进气口与导气硬管(9)的一端相连通，所述气体加热箱(14)的出气口与气泵(13)的进气口相连通，所述气泵(13)的出气口通过连通管(47)与箱体(1)的底部相连通;
所述箱体(1)内壁的左右两侧之间滑动连接有污泥污水隔离板(15)，所述污泥污水隔离板(15)的顶部固定连接有快速蓄泥罩(16)，所述污泥污水隔离板(15)的内部且位于快速蓄泥罩(16)之间开设有漏泥孔(17)，所述污泥污水隔离板(15)的两侧均固定连接有滑块(18)，所述箱体(1)内壁的两侧且位于污泥污水隔离板(15)的两侧均开设有与滑块(18)相配合的滑槽(19)，所述污泥污水隔离板(15)的顶部固定连接有水体酸碱度检测器(20)，所述箱体(1)内壁的左右两侧且位于污泥污水隔离板(15)的正下方固定连接有固定底座(21)，所述固定底座(21)的顶部且位于污泥污水隔离板(15)的底部之间固定连接有液压伸缩杆(22)，所述箱体(1)的底部且位于箱体(1)内壁的左右两侧之间固定连接有污泥停置板(23)，且污泥停置板(23)位于连通管(47)的正上方，所述污泥停置板(23)的顶部固定连接有污泥通气干燥凸台(24);
所述箱体(1)的右侧贯穿有固定连接筒(25)，所述固定连接筒(25)的右端与过滤箱(11)的左侧相连通，所述固定连接筒(25)右端的顶部和底部分别连通有第一进液软管(26)和第二进液软管(27)，所述第一进液软管(26)和第二进液软管(27)远离固定连接筒(25)的一端分别连通有浮标吸头(28)，所述第一进液软管(26)和第二进液软管(27)的表面均通过拉线与箱体(1)内壁的顶部活动连接。
2.根据权利要求1所述的一种地埋式污泥处理设备，其特征在于：所述取样箱(7)的顶部开设有滑动取样槽(29)，且滑动取样槽(29)的内部滑动连接有滑动条(30)，所述滑动条(30)的中部贯穿有第一稳定导向杆(31)，所述第一稳定导向杆(31)的两端分别与取样箱(7)内壁的左右两侧固定连接，所述取样箱(7)内壁的左右两侧且位于第一稳定导向杆(31)的背面固定连接有隔离板(32)，所述隔离板(32)的左侧开设有滑动横槽(33)，所述隔离板(32)的背面与取样箱(7)的内壁之间固定连接有固定板(34)，所述固定板(34)的右侧与取样箱(7)的内壁之间转动连接有转动杆(35)，所述转动杆(35)的表面从左至右依次固定连接有第一传动齿轮(36)和第二传动齿轮(37)，所述取样箱(7)的顶部且位于第二传动齿轮(37)的顶部转动连接有与第二传动齿轮(37)相啮合的手动转动齿轮(38)，所述固定板(34)的左侧和取样箱(7)内壁的左侧之间固定连接有第二稳定导向杆(39)。
3.根据权利要求2所述的一种地埋式污泥处理设备，其特征在于：所述固定板(34)的左侧和取样箱(7)内壁的左侧之间且位于第二稳定导向杆(39)的正下方转动连接有丝杆(40)，所述丝杆(40)的右端贯穿固定板(34)并延伸到固定板(34)的右侧，且丝杆(40)位于固定板(34)右侧的一端固定连接有第三转动齿轮(41)，所述丝杆(40)的表面螺纹连接有螺纹筒(42)，所述螺纹筒(42)的外表面固定连接有固定连接块(43)，所述第二稳定导向杆(39)的表面与固定连接块(43)的内表面且远离螺纹筒(42)的一侧滑动连接，所述固定连接块(43)的正面固定连接有连接板(44)，所述连接板(44)的正面贯穿滑动横槽(33)并延伸到隔离板(32)的正面，所述连接板(44)位于隔离板(32)正面的一侧与滑动条(30)的背面固定连接，所述过滤箱(11)的内壁从左至右依次固定连接有硬质粗过滤块(45)和活性炭过滤块(46)。
4.根据权利要求1-3所述的一种地埋式污泥处理设备，其特征在于：所述快速蓄泥罩(16)包括锥形罩盖(161)，所述锥形罩盖(161)的底部通过橡胶密封圈固定连接有固定筒(162)，所述固定筒(162)的底部与污泥污水隔离板(15)的顶部固定连接，所述污泥污水隔离板(15)的顶部且位于固定筒(162)的内部固定连接有第一弹簧(163)，所述第一弹簧(163)的顶部与锥形罩盖(161)的底部固定连接。
5.根据权利要求1-4所述的一种地埋式污泥处理设备，其特征在于：水体酸碱度检测器(20)包括防护外壳(201)，所述防护外壳(201)的底部与污泥污水隔离板(15)的顶部固定连接，所述防护外壳(201)的顶部固定连接有检测头(202)，所述污泥污水隔离板(15)的顶部且位于防护外壳(201)的正下方固定连接有防水罩(203)，所述污泥污水隔离板(15)的顶部且位于防水罩(203)的内部固定连接有检测器(204)，所述检测头(202)的底部固定连接有密封连接导线(205)，且密封连接导线(205)的一端依次贯穿防护外壳(201)和防水罩(203)并延伸到防水罩(203)的内部，所述密封连接导线(205)的底端与检测器(204)的顶部固定连接。
6.根据权利要求1所述的一种地埋式污泥处理设备，其特征在于：污泥通气干燥凸台(24)包括锥状圆台形外罩(241)，所述锥状圆台形外罩(241)的底部连通有导气块(242)，所述导气块(242)的底部贯穿污泥停置板(23)并延伸到污泥停置板(23)的底部，所述锥状圆台形外罩(241)的表面开设有通气孔(243)，所述通气孔(243)的内部滑动连接有挡泥套(244)，所述锥状圆台形外罩(241)内壁的顶部与底部之间固定连接有固定柱(246)，所述固定柱(246)的表面与挡泥套(244)位于锥状圆台形外罩(241)内部的一端之间固定连接有第二弹簧(245)。
7.根据权利要求1-6所述的一种地埋式污泥处理设备，其特征在于：所述浮标吸头(28)包括重心铁块(281)，所述重心铁块(281)的左右两侧均通过连接杆(282)与固定浮罩(283)的内部固定连接，所述固定浮罩(283)的底部固定连接有固定圈(284)，所述固定浮罩(283)的顶部与第一进液软管(26)的一端相连通。
8.一种地埋式污泥处理方法，其特征在于：先将箱体1的两侧连通的污水进水管3、导液硬管8和导气硬管9固定连接好，然后再将箱体1固定到固定基质体2中，箱体1左侧的污水进水管3与外接混合污水污泥管相连通，使箱体1右侧的导液硬管8和导气硬管9分别与外接的导液硬管8和导气硬管9相连通，然后再将污水处理控制箱4内的气泵13和气体加热箱14通过导线与外接电源电连接，气泵13通过导气硬管9内部经加热箱14加热后的空气通入污泥中，装置进行工作时，先将含有污泥的污水进行沉淀，液压伸缩杆22带动污泥污水隔离板15运动，快速蓄泥罩16顶部的污泥落入漏泥孔17内，当聚集到足够多的污泥时，启动外接的水泵，转动手动转动齿轮38，滑动条30打开，启动气泵13将加热气体通入快速蓄泥罩16内，污泥迅速干燥，然后再将污泥转运出来便可。
说明书
一种地埋式污泥处理设备以及方法
技术领域
本发明涉及污泥处理技术领域，具体为一种地埋式污泥处理设备。
背景技术
污泥处理：是对污泥进行浓缩、调质、脱水、稳定、干化或焚烧等减量化、稳定化、无害化的加工过程，污泥处理是对污泥进行减量化、稳定化和无害化处理的过程。污水处理程度越高，就会产生越多的污泥残余物需要加以处理。除非是利用土地处理或污水塘处理污水，否则一般的污水处理厂必须设有污泥处理设施。对现代化的污水处理厂而言，污泥的处理与处置已成为污水处理系统运行中最复杂、且花费最高的一部分，由接料仓、螺旋进料机、插板阀、污泥泵、管道组成。整个系统液压部分采用意大利泵、阀。螺旋进料机与料仓之间用插板阀连接，便于检修。推送机采用摆管的设计。含水85%左右的泥饼由卡车卸入料仓，经螺旋进料机喂入液压推送机，推送机将污泥由管道输送，整个过程无异味，做到不污染环境的同时可实现长距离、大扬程输送。管道可根据建筑结构灵活设置，输送量精确，配备通讯接口实现远程控制。还可选用皮带、斗提等传统输送方式。
现有的地埋式污泥处理装置在使用的过程中不能将污泥进行快速的沉淀，使得污水和污泥分离率太低，致使污泥在进行初步处理时含水量太大，而且现有的地埋式污泥处理装置不能对污泥进行很好的干燥，使得污泥处理后不易运输，而且在污泥分离水中含有的大量重金属离子和一些有害的水溶物得不到有效的处理，使得被分离的水体污染严重，不能再次使用，使得大量水资源被浪费。
发明内容
针对现有技术的不足，本发明提供了一种地埋式污泥处理设备，解决了不能将污泥进行快速的沉淀，不能对污泥进行很好的干燥和被分离的水体污染严重，不能再次使用，使得大量水资源被浪费的问题。
为实现以上目的，本发明通过以下技术方案予以实现：一种地埋式污泥处理设备，包括箱体，所述箱体的两侧均固定连接有固定基质体，所述箱体的左侧且位于固定基质体的内部连通有污水进水管，所述箱体的右侧固定连接有污水处理控制箱，所述箱体的顶部从左至右依次固定连接有水体检测控制箱、水体浮标测深箱和取样箱，所述箱体的右侧且位于固定基质体的内部连通有导液硬管，所述箱体的右侧且位于导液硬管的正下方连通有导气硬管，所述导气硬管的右端贯穿固定基质体并延伸到固定基质体的右侧。
所述污水处理控制箱内壁的两侧之间固定连接有隔板，所述隔板的顶部固定连接有过滤箱，所述过滤箱的右侧与导液硬管的左端相连通，且隔板的底部固定连接有液压油箱，所述液压油箱的底部且位于箱体的外壁固定连接有气泵，所述污水处理控制箱的内壁且位于气泵的一侧固定连接有气体加热箱，所述气体加热箱的进气口与导气硬管的一端相连通，所述气体加热箱的出气口与气泵的进气口相连通，所述气泵的出气口通过连通管与箱体的底部相连通。
所述箱体内壁的左右两侧之间滑动连接有污泥污水隔离板，所述污泥污水隔离板的顶部固定连接有快速蓄泥罩，所述污泥污水隔离板的内部且位于快速蓄泥罩之间开设有漏泥孔，所述污泥污水隔离板的两侧均固定连接有滑块，所述箱体内壁的两侧且位于污泥污水隔离板的两侧均开设有与滑块相配合的滑槽，所述污泥污水隔离板的顶部固定连接有水体酸碱度检测器，所述箱体内壁的左右两侧且位于污泥污水隔离板的正下方固定连接有固定底座，所述固定底座的顶部且位于污泥污水隔离板的底部之间固定连接有液压伸缩杆，所述箱体的底部且位于箱体内壁的左右两侧之间固定连接有污泥停置板，且污泥停置板位于连通管的正上方，所述污泥停置板的顶部固定连接有污泥通气干燥凸台。
所述箱体的右侧贯穿有固定连接筒，所述固定连接筒的右端与过滤箱的左侧相连通，所述固定连接筒右端的顶部和底部分别连通有第一进液软管和第二进液软管，所述第一进液软管和第二进液软管远离固定连接筒的一端分别连通有浮标吸头，所述第一进液软管和第二进液软管的表面均通过拉线与箱体内壁的顶部活动连接。
优选的，所述取样箱的顶部开设有滑动取样槽，且滑动取样槽的内部滑动连接有滑动条，所述滑动条的中部贯穿有第一稳定导向杆，所述第一稳定导向杆的两端分别与取样箱内壁的左右两侧固定连接，所述取样箱内壁的左右两侧且位于第一稳定导向杆的背面固定连接有隔离板，所述隔离板的左侧开设有滑动横槽，所述隔离板的背面与取样箱的内壁之间固定连接有固定板，所述固定板的右侧与取样箱的内壁之间转动连接有转动杆，所述转动杆的表面从左至右依次固定连接有第一传动齿轮和第二传动齿轮，所述取样箱的顶部且位于第二传动齿轮的顶部转动连接有与第二传动齿轮相啮合的手动转动齿轮，所述固定板的左侧和取样箱内壁的左侧之间固定连接有第二稳定导向杆。
优选的，所述固定板的左侧和取样箱内壁的左侧之间且位于第二稳定导向杆的正下方转动连接有丝杆，所述丝杆的右端贯穿固定板并延伸到固定板的右侧，且丝杆位于固定板右侧的一端固定连接有第三转动齿轮，所述丝杆的表面螺纹连接有螺纹筒，所述螺纹筒的外表面固定连接有固定连接块，所述第二稳定导向杆的表面与固定连接块的内表面且远离螺纹筒的一侧滑动连接，所述固定连接块的正面固定连接有连接板，所述连接板的正面贯穿滑动横槽并延伸到隔离板的正面，所述连接板位于隔离板正面的一侧与滑动条的背面固定连接，所述过滤箱的内壁从左至右依次固定连接有硬质粗过滤块和活性炭过滤块。
优选的，所述快速蓄泥罩包括锥形罩盖，所述锥形罩盖的底部通过橡胶密封圈固定连接有固定筒，所述固定筒的底部与污泥污水隔离板的顶部固定连接，所述污泥污水隔离板的顶部且位于固定筒的内部固定连接有第一弹簧，所述第一弹簧的顶部与锥形罩盖的底部固定连接。
优选的，所述水体酸碱度检测器包括防护外壳，所述防护外壳的底部与污泥污水隔离板的顶部固定连接，所述防护外壳的顶部固定连接有检测头，所述污泥污水隔离板的顶部且位于防护外壳的正下方固定连接有防水罩，所述污泥污水隔离板的顶部且位于防水罩的内部固定连接有检测器，所述检测头的底部固定连接有密封连接导线，且密封连接导线的一端依次贯穿防护外壳和防水罩并延伸到防水罩的内部，所述密封连接导线的底端与检测器的顶部固定连接。
优选的，所述污泥通气干燥凸台包括锥状圆台形外罩，所述锥状圆台形外罩的底部连通有导气块，所述导气块的底部贯穿污泥停置板并延伸到污泥停置板的底部，所述锥状圆台形外罩的表面开设有通气孔，所述通气孔的内部滑动连接有挡泥套，所述锥状圆台形外罩内壁的顶部与底部之间固定连接有固定柱，所述固定柱的表面与挡泥套位于锥状圆台形外罩内部的一端之间固定连接有第二弹簧。
优选的，所述浮标吸头包括重心铁块，所述重心铁块的左右两侧均通过连接杆与固定浮罩的内部固定连接，所述固定浮罩的底部固定连接有固定圈，所述固定浮罩的顶部与第一进液软管的一端相连通。
另一方面，本发明还提供了一种地埋式污泥处理方法，先将箱体1的两侧连通的污水进水管3、导液硬管8和导气硬管9固定连接好，然后再将箱体1固定到固定基质体2中，箱体1左侧的污水进水管3与外接混合污水污泥管相连通，使箱体1右侧的导液硬管8和导气硬管9分别与外接的导液硬管8和导气硬管9相连通，然后再将污水处理控制箱4内的气泵13和气体加热箱14通过导线与外接电源电连接，气泵13通过导气硬管9内部经加热箱14加热后的空气通入污泥中，装置进行工作时，先将含有污泥的污水进行沉淀，液压伸缩杆22带动污泥污水隔离板15运动，快速蓄泥罩16顶部的污泥落入漏泥孔17内，当聚集到足够多的污泥时，启动外接的水泵，转动手动转动齿轮38，滑动条30打开，启动气泵13将加热气体通入快速蓄泥罩16内，污泥迅速干燥，然后再将污泥转运出来便可。
有益效果
本发明提供了一种地埋式污泥处理设备。具备以下有益效果：
(1)、该地埋式污泥处理设备，通过快速蓄泥罩和漏泥孔之间的配合，使得污泥和污水进来时可以快速分离，使得污泥通过污泥污水隔离板不断的上下运动，使得装置内部的污泥或者是静止在快速蓄泥罩顶部的污泥，可以通过漏泥孔运动到污泥污水隔离板下方，使得污泥汇集的速度加快，能使装置收集污泥的效率提高。
(2)、该地埋式污泥处理设备，通过水体酸碱度检测器可以快速的检测出污泥中被分离污水的酸碱度，从而判断水的酸碱性，使得工作人员可以根据污水不同的酸碱性来对污水做进一步的处理，而且通过过滤箱可以快速过滤掉一些重金属离子，和水中微小的固体颗粒，解决装置不能有效清理分离水的问题。
(3)、该地埋式污泥处理设备，通过取样箱内的滑动条可以将取样箱打开一条开槽，使得工作人员可以通过开槽对箱体内部的水体或者是气体进行取样，而且通过人工旋动手动转动齿轮，使得装置可以根据工作人员的需要打开箱体的顶部，防止内部的有害气体溢出到空气中，而其增加了取样的方便性。
(4)、该地埋式污泥处理设备，通过污泥通气干燥凸台内的第二弹簧，使得挡泥套的上下两侧可以与通气孔的内表面滑动连接在一起，使得装置能在通气时，能快速顶开挡泥套将热气散发到湿泥中，快速的将湿泥干燥起来，而且当装置不在通气时，可以将在第二弹簧的作用下，将挡泥套拉回倒通气孔的内部，从而避免了污泥进入污泥停置板的底部，而堵塞通气管道。
(5)、该地埋式污泥处理设备，通过浮标吸头使得装置内的第一进液软管和第二进液软管可以根据不同的水位来随之浮动调节吸水口的位置，而且还能避免污水中的污泥对吸水口的堵塞。
(6)、该地埋式污泥处理设备，通过在污水处理控制箱内壁的气泵与气体加热箱之间的配合，使得气体可以通过气体加热箱的进气口与导气硬管的一端进入气泵，使得加热气体经过气泵的加压进入连通管，使得连通管与加热气体箱体的底部相连通，使得装置内部的污泥可以被快速的烘干，使得工作人员可以将干燥的污泥迅速的转运出去。
(7)、该地埋式污泥处理设备，通过水体浮标测深箱可以根据水体水位变化来凸出显示出水位的变化，而且还能通过水体检测控制箱表面的显示器来显示水体酸碱度检测器测得的水体酸碱度和水体质量。（发明人孙学明;王娜娜）
