申请日2019.05.27
公开(公告)日2020.02.04
IPC分类号B01F15/02; B01F15/00; B01F7/18; C02F1/50
摘要：
本实用新型涉及污水处理技术领域，尤其涉及一种节能污水处理消毒池,解决现有技术中存在的污水处理消毒装置无法控制加入消毒剂流量的缺点，包括箱体、齿轮驱动箱和流量调节装置，箱体一侧的上端设有污水通管，且箱体另一侧的上端设有药剂通管，齿轮驱动箱设置在箱体的顶部，齿轮驱动箱包括齿轮驱动箱体、主动轴、第一从动轴和第二从动轴，流量调节装置设置在药剂通管上，流量调节装置包括壳体、推拉杆、齿条、转动轴、连节杆和调节挡块，握住手柄，推动推拉杆，并带动齿条移动，齿条带动转动轴转动，转动轴带动连节杆摆动，渐变开口与药剂通口重合部分将发生渐变，从而实现了调节药剂加入的流量，避免了药剂的浪费。
权利要求书

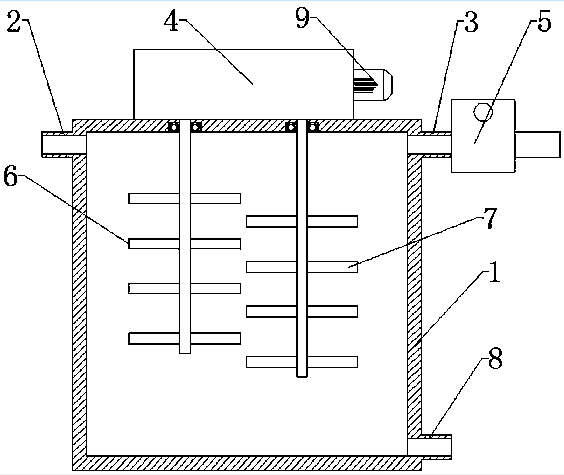

1.一种节能污水处理消毒池，包括箱体(1)、齿轮驱动箱(4)和流量调节装置(5)，其特征在于，所述箱体(1)一侧的上端设有污水通管(2)，且箱体(1)另一侧的上端设有药剂通管(3)，所述齿轮驱动箱(4)设置在箱体(1)的顶部，所述齿轮驱动箱(4)包括齿轮驱动箱体(41)、主动轴(42)、第一从动轴(43)和第二从动轴(44)，所述流量调节装置(5)设置在药剂通管(3)上，所述流量调节装置(5)包括壳体(51)、推拉杆(52)、齿条(53)、转动轴(54)、连节杆(55)和调节挡块(56)，所述箱体(1)内设有第一搅拌叶片(6)和第二搅拌叶片(7)，所述箱体(1)一侧的底端设有出水口(8)。
2.根据权利要求1所述的一种节能污水处理消毒池，其特征在于，所述推拉杆(52)与壳体(51)一侧上端开设的通孔滑动配合，且推拉杆(52)一端与齿条(53)焊接，且齿条(53)的上端与壳体(51)顶部的内壁滑动配合，推拉杆(52)的另一端延伸至壳体(51)的外侧，并焊有手柄。
3.根据权利要求1所述的一种节能污水处理消毒池，其特征在于，所述转动轴(54)的两端由安装在壳体(51)中的滚动轴承固定承载，且转动轴(54)上设有齿轮，且齿轮与上方的齿条(53)啮合。
4.根据权利要求1所述的一种节能污水处理消毒池，其特征在于，所述连节杆(55)的上端与转动轴(54)焊接，且连节杆(55)的下端与调节挡块(56)焊接，所述调节挡块(56)与壳体(51)的前后内壁滑动配合。
5.根据权利要求1所述的一种节能污水处理消毒池，其特征在于，所述壳体(51)的正面与背面均设有药剂通口(57)，所述调节挡块(56)上设有渐变开口(58)，所述渐变开口(58)与药剂通口(57)相匹配。
6.根据权利要求1所述的一种节能污水处理消毒池，其特征在于，所述第一从动轴(43)和第二从动轴(44)的顶端均设有圆锥齿轮，且第一从动轴(43)的下端延伸至箱体(1)内部并与第一搅拌叶片(6)焊接，第二从动轴(44)的下端延伸至箱体(1)内部并与第二搅拌叶片(7)焊接。
7.根据权利要求6所述的一种节能污水处理消毒池，其特征在于，所述主动轴(42)、第一从动轴(43)和第二从动轴(44)均由安装在齿轮驱动箱(4)中的滚动轴承固定承载，所述主动轴(42)上设有两个圆锥齿轮，且两个圆锥齿轮分别与第一从动轴(43)和第二从动轴(44)的顶端的圆锥齿轮相啮合。
8.根据权利要求1所述的一种节能污水处理消毒池，其特征在于，所述齿轮驱动箱体(41)的一侧设有电机(9)，且电机(9)的输出轴通过联轴器与主动轴(42)连接。
说明书
一种节能污水处理消毒池
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种节能污水处理消毒池。
背景技术
节能污水处理消毒池也称为接触消毒池，即使消毒剂与污水接触混合而达到污水出水消毒净化的目的。一些公司的污水主要来自晶圆表面清洗工艺，所用溶液为硫酸、盐酸、氢氟酸、双氧水和氨水，其中氢氟酸不定期使用，然而现有的污水处理消毒池无法控制加入消毒剂的流量，从而会浪费大量的药剂，并且在搅拌混合时也浪费了较多的能源，现有的搅拌装置在搅拌时通常会产生旋涡，当漩涡存在时，轴向的循环速度常低于径向的循环速率，影响搅拌效果。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的污水处理消毒装置无法控制加入消毒剂流量的缺点，而提出的一种节能污水处理消毒池。
为了实现上述目的，本实用新型采用了如下技术方案：
一种节能污水处理消毒池，包括箱体、齿轮驱动箱和流量调节装置，所述箱体一侧的上端设有污水通管，且箱体另一侧的上端设有药剂通管，所述齿轮驱动箱设置在箱体的顶部，所述齿轮驱动箱包括齿轮驱动箱体、主动轴、第一从动轴和第二从动轴，所述流量调节装置设置在药剂通管上，所述流量调节装置包括壳体、推拉杆、齿条、转动轴、连节杆和调节挡块，所述箱体内设有第一搅拌叶片和第二搅拌叶片，所述箱体一侧的底端设有出水口。
优选的，所述推拉杆与壳体一侧上端开设的通孔滑动配合，且推拉杆一端与齿条焊接，且齿条的上端与壳体顶部的内壁滑动配合，推拉杆的另一端延伸至壳体的外侧，并焊有手柄。
优选的，所述转动轴的两端由安装在壳体中的滚动轴承固定承载，且转动轴上设有齿轮，且齿轮与上方的齿条啮合。
优选的，所述连节杆的上端与转动轴焊接，且连节杆的下端与调节挡块焊接，所述调节挡块与壳体的前后内壁滑动配合。
优选的，所述壳体的正面与背面均设有药剂通口，所述调节挡块上设有渐变开口，所述渐变开口与药剂通口相匹配。
优选的，所述第一从动轴和第二从动轴的顶端均设有圆锥齿轮，且第一从动轴的下端延伸至箱体内部并与第一搅拌叶片焊接，第二从动轴的下端延伸至箱体内部并与第二搅拌叶片焊接。
优选的，所述主动轴、第一从动轴和第二从动轴均由安装在齿轮驱动箱中的滚动轴承固定承载，所述主动轴上设有两个圆锥齿轮，且两个圆锥齿轮分别与第一从动轴和第二从动轴的顶端的圆锥齿轮相啮合。
优选的，所述齿轮驱动箱体的一侧设有电机，且电机的输出轴通过联轴器与主动轴连接。
相较于现有技术，本实用新型的有益效果是：
1、握住手柄，推动推拉杆，并带动齿条移动，齿条带动转动轴转动，转动轴带动连节杆摆动，渐变开口与药剂通口重合部分将发生渐变，从而实现了调节药剂加入的流量，避免了药剂的浪费。
2、本实用新型中设有齿轮驱动箱，可同时驱动第一搅拌叶片和第二搅拌叶片搅拌，第一搅拌叶片与第二搅拌叶片交错搅拌，避免产生旋涡。（作者：赵勇娇;单连斌;王允妹;张磊;魏春飞）
