申请日2019.04.25
公开(公告)日2020.02.04
IPC分类号C02F9/14
摘要：
本实用新型公开了一种用于河道污染物处理的滤床，属于污水处理技术领域，包括滤床本体，滤床本体从上至下依次包括布水层、好氧层、厌氧层和填料层，布水层设置有布水器，布水器上设置有布水孔，好氧层内设置有曝气管，曝气管的一端通向好氧层，且曝气管通向好氧层的一端开设有曝气孔，曝气管的另一端设置有氧气泵，且曝气管靠近氧气泵的位置设置有空气加热器，滤床本体中设置有温度传感器。温度传感器能够检测滤床内部的温度信息，以根据温度信息控制空气加热器是否开启、何时开启，从而可以对滤床内部提供加热后的氧气，本实用新型使滤床内的温度维持在所需范围内。
权利要求书

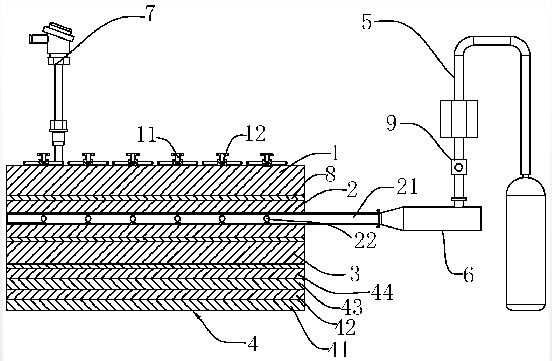

1.一种用于河道污染物处理的滤床，包括滤床本体，其特征在于，所述滤床本体从上至下依次包括布水层(1)、好氧层(2)、厌氧层(3)和填料层(4)，所述布水层(1)设置有布水器(11)，所述布水器(11)上设置有布水孔(12)，所述好氧层(2)内设置有曝气管(21)，所述曝气管(21)的一端通向所述好氧层(2)，且所述曝气管(21)通向所述好氧层(2)的一端开设有曝气孔(22)，所述曝气管(21)的另一端设置有氧气泵(5)，且所述曝气管(21)靠近所述氧气泵(5)的位置设置有空气加热器(6)，所述滤床本体中设置有温度传感器(7)。
2.根据权利要求1所述的一种用于河道污染物处理的滤床，其特征在于，所述布水层(1)、好氧层(2)、厌氧层(3)和填料层(4)中的每相邻的两层之间设置有碎石层(8)。
3.根据权利要求1所述的一种用于河道污染物处理的滤床，其特征在于，所述布水器(11)设置有多个，且多个所述布水器(11)均匀分布于所述布水层(1)中。
4.根据权利要求1所述的一种用于河道污染物处理的滤床，其特征在于，所述好氧层(2)具有好氧粗粒料，所述厌氧层(3)具有厌氧细料。
5.根据权利要求1所述的一种用于河道污染物处理的滤床，其特征在于，所述曝气孔(22)设置有多个，且多个所述曝气孔(22)均匀分布于所述曝气管(21)上。
6.根据权利要求1所述的一种用于河道污染物处理的滤床，其特征在于，所述曝气管(21)上设置有用于调控氧气流量的阀门(9)。
7.根据权利要求1所述的一种用于河道污染物处理的滤床，其特征在于，所述填料层(4)由下至上依次为陶粒层(41)、焦炭层(42)、微生物菌剂层(43)、砂性土层(44)。
8.根据权利要求1所述的一种用于河道污染物处理的滤床，其特征在于，所述温度传感器(7)与所述空气加热器(6)通过控制单元电连接。
说明书
一种用于河道污染物处理的滤床
技术领域
本实用新型涉及污水处理技术领域，更具体地说，它涉及一种用于河道污染物处理的滤床。
背景技术
滤床的结构从上到下依次分为布水系统、基质层、承托层及出水收集系统，其原理类似于土地处理中的快速渗滤系统，可以对有机物和氨氮等污染物质进行吸附降解。
现有授权公告号为CN207375911U的中国专利中公开了一种生物滤床，包括四层填料层，由下至上依次为第一填料层、第二填料层、第三填料层、第四填料层;每一层填料层均包括陶粒层、炉渣层、微生物菌剂层、砂性土层;在第一填料层和第三填料层内设有穿孔曝气管，第一填料层的下方设滤布，第四填料层的上方设布水器。污水通过四层填料层，可以有效控制生物滤床的滤速，保证污水在生物滤床中有足够的停留时间，曝气管的间隔布置使滤床中形成缺氧与好氧环境，硝化与反硝化作用交替进行，从而高效去除污水中的污染物。
但是上述中的现有技术方案存在以下缺陷：在现有技术中，用于处理废水的生物滤床往往没有针对滤床内的温度进行合理地管控，因为温度是影响微生物生长的重要因素，温度的变化会影响微生物体内所进行的多重生化反应，从而影响微生物对污染物的降解效率。最适生长温度能刺激生长，不适的温度会改变微生物的形态、代谢、毒力等，甚至导致死亡，而废水中高浓度氨氮和COD等有机污染物，主要是通过微生物的硝化反硝化作用来去除。因此如何控制生物滤床内的温度，保持微生物的最佳生长状态是研究人员需要迫切解决的问题。
实用新型内容
针对现有技术中滤床没有针对滤床内的温度进行合理地管控这一技术问题，本实用新型的目的在于提供一种用于河道污染物处理的滤床，通过设置有空气加热器和温度传感器，从而达到对滤床内的温度进行合理地管控的目的。
本实用新型的上述技术目的是通过以下技术方案得以实现的：
一种用于河道污染物处理的滤床，包括滤床本体，所述滤床本体从上至下依次包括布水层、好氧层、厌氧层和填料层，所述布水层设置有布水器，所述布水器上设置有布水孔，所述好氧层内设置有曝气管，所述曝气管的一端通向所述好氧层，且所述曝气管通向所述好氧层的一端开设有曝气孔，所述曝气管的另一端设置有氧气泵，且所述曝气管靠近所述氧气泵的位置设置有空气加热器，所述滤床本体中设置有温度传感器。
通过上述技术方案，温度传感器能够检测滤床内部的温度信息，以根据温度信息控制空气加热器是否开启、何时开启，从而可以对滤床内部提供加热后的氧气，使滤床内的温度维持在所需范围内。这样可以维持滤床中微生物的生物活性，确保微生物反应的正常进行，避免或缓解微生物外界环境温度过低，导致滤床内部微生物失去活性，从而影响水处理效果的问题，达到高效地处理废水的目的。
进一步地，所述布水层、好氧层、厌氧层和填料层中的每相邻的两层之间设置有碎石层。
通过上述技术方案，布水层、好氧层、厌氧层和填料层中的每相邻的两层之间设置有碎石层，以减少不同反应层的填料相互干扰。
进一步地，所述布水器设置有多个，且多个所述布水器均匀分布于所述布水层中。
通过上述技术方案，在好氧层上方形成散布较为均匀的出水口，待处理的废水通过布水器从布水孔流出后，产生了分布较为均匀的水流，水流在重力作用下流经各个层，从而确保微生物好氧和厌氧反应能够充分进行。
进一步地，所述好氧层具有好氧粗粒料，所述厌氧层具有厌氧细料。
通过上述技术方案，为好氧层提供一个好氧环境，同时给厌氧层提供一个较好的厌氧环境。
进一步地，所述曝气孔设置有多个，且多个所述曝气孔均匀分布于所述曝气管上。
通过上述技术方案，保证好氧粗粒料中的微生物保持最优状态，使得反应达到最佳效果。
进一步地，所述曝气管上设置有用于调控氧气流量的阀门。
通过上述技术方案，能够对好氧层的供气量进行独立控制，以适应特定化的供氧需求。
进一步地，所述填料层由下至上依次为陶粒层、焦炭层、微生物菌剂层、砂性土层。
通过上述技术方案，填料层为承托层，主要起到承托填料及进一步过滤作用。
进一步地，所述温度传感器与所述空气加热器通过控制单元电连接。
通过上述技术方案，温度传感器检测滤床内部的温度信息，以根据温度信息控制空气加热器是否开启、何时开启，从而可以对滤床内部提供加热后的氧气，使滤床内的温度维持在所需范围内。
与现有技术相比，本实用新型的有益效果如下：
(1)温度传感器能够检测滤床内部的温度信息，以根据温度信息控制空气加热器是否开启、何时开启，从而可以对滤床内部提供加热后的氧气，使滤床内的温度维持在所需范围内。这样可以维持滤床中微生物的生物活性，确保微生物反应的正常进行，避免或缓解微生物外界环境温度过低，导致滤床内部微生物失去活性，从而影响水处理效果的问题，达到高效地处理废水的目的。
(2)待处理的废水通过布水器从布水孔流出后，产生了分布较为均匀的水流，水流在重力作用下流经各个层，从而确保微生物好氧和厌氧反应能够充分进行。
(3)阀门能够对好氧层的供气量进行独立控制，以适应特定化的供氧需求。（发明人：李诗恬）
