申请日2019.09.03
公开(公告)日2019.11.29
IPC分类号C02F9/14; C02F101/30; C02F103/06
摘要
一种垃圾渗滤液好氧处理装置，包括池体、过滤板、格栅板、第二搅拌杆、第一搅拌杆和驱动装置;池体通过隔板将池体内部分为厌氧仓和好氧仓，隔板上设有第一通孔和用于防止厌氧仓内的液体从第一通孔流入好氧仓内的防排水组件;过滤板分别设置在第一通孔处用于防止厌氧仓内的杂质由第一通孔进入好氧仓内;格栅板设置在好氧仓内，格栅板与好氧仓内壁之间形成用于种植水生植物的种植仓;第二旋转轴上设有第二搅拌杆，第二旋转轴转动设置在好氧仓内，第二旋转轴传动连接设置在池体上的驱动装置;第一旋转轴上设有第一搅拌杆，第一旋转轴转动设置在厌氧仓内，第一旋转轴传动连接第二旋转轴。本发明能有效的对垃圾渗滤液进行处理，且更加环保。
权利要求书

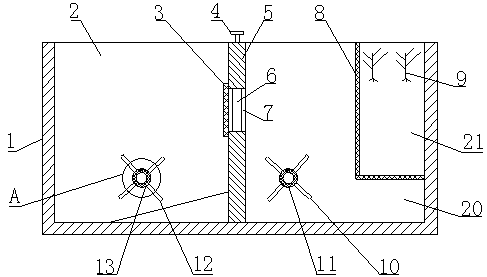

1.一种垃圾渗滤液好氧处理装置，其特征在于，包括池体(1)、过滤板(3)、防排水组件、格栅板(8)、第二搅拌杆(10)、第一搅拌杆(12)和驱动装置(22);池体(1)内设有隔板(5);隔板(5)用于将池体(1)内部分为厌氧仓(2)和好氧仓(20)，隔板(5)上设有用于连通厌氧仓(2)和好氧仓(20)的第一通孔(7)和用于防止厌氧仓(2)内的液体从第一通孔(7)流入好氧仓(20)内的防排水组件;第一通孔(7)的两侧分别设有滑槽(30)，第一通孔(7)在隔板(5)上朝向远离池体(1)底面的方向上分别设有第二通孔(29);第二通孔(29)分别和第一通孔(7)连通;过滤板(3)分别位于厌氧仓(2)内，且过滤板(3)分别设置在第一通孔(7)处用于防止厌氧仓(2)内的杂质由第一通孔(7)进入好氧仓(20)内;格栅板(8)设置在好氧仓(20)内，格栅板(8)与好氧仓(20)内壁之间形成用于种植水生植物(9)的种植仓(21);第二旋转轴(11)上设有第二搅拌杆(10)，第二旋转轴(11)转动设置在好氧仓(20)内，第二旋转轴(11)传动连接设置在池体(1)上的驱动装置(22);第一旋转轴(13)上设有第一搅拌杆(12)，第一旋转轴(13)转动设置在厌氧仓(2)内，第一旋转轴(13)传动连接第二旋转轴(11)。
2.根据权利要求1所述的一种垃圾渗滤液好氧处理装置，其特征在于，格栅板(8)位于远离厌氧仓(2)的一侧，格栅板(8)与好氧仓(20)的底面之间留有空隙。
3.根据权利要求1所述的一种垃圾渗滤液好氧处理装置，其特征在于，水生植物(9)选用浮水植物。
4.根据权利要求1所述的一种垃圾渗滤液好氧处理装置，其特征在于，防排水组件包括螺纹杆(4)、泄水板(6)、第一滑动件(17)、第二滑动件(18)和导向杆(19);泄水板(6)密封设置在第一通孔(7)内，泄水板(6)的两侧分别设置第一滑动件(17)和第二滑动件(18);第一滑动件(17)和第二滑动件(18)分别滑动设置在滑槽(30)内;第一滑动件(17)上分别设有竖直的第一安装孔;第二滑动件(18)上设有竖直的第二安装孔;螺纹杆(4)分别螺纹旋入第一安装孔，且螺纹杆(4)转动安装在一侧的滑槽(30)内;导向杆(19)分别穿过第二安装孔，导向杆(19)分别滑动连接第二滑动件(18)，导向杆(19)设置在另一侧的滑槽(30)内。
5.根据权利要求1所述的一种垃圾渗滤液好氧处理装置，其特征在于，第一通孔(7)沿着隔板(5)的高度方向呈台阶分布。
6.根据权利要求1所述的一种垃圾渗滤液好氧处理装置，其特征在于，厌氧仓(2)的底面设有倾斜板。
7.根据权利要求6所述的一种垃圾渗滤液好氧处理装置，其特征在于，厌氧仓(2)上设有排污孔;排污孔内设有排污管(24);排污管(24)的排污端连接污泥泵(23)的输入端。
8.根据权利要求1所述的一种垃圾渗滤液好氧处理装置，其特征在于，第一旋转轴(13)延其中轴线向内延伸设有第一中空仓(14);第一中空仓(14)在第一旋转轴(13)上设有第一排气孔(15)，第一中空仓(14)在第一旋转轴(13)的端面设有第一开口;第一开口内转动连接第一进气管(26);第一进气管(26)的进气端连接用于向第一中空仓(14)内输送高压空气的第一送气装置(25);第一排气孔(15)内分别设有第一单向阀(16)。
9.根据权利要求1所述的一种垃圾渗滤液好氧处理装置，其特征在于，第二旋转轴(11)延其中轴线向内延伸设有第二中空仓;第二中空仓在第二旋转轴上设有第二排气孔，第二中空仓在第二旋转轴的端面设有第二开口;第二开口内转动连接第二进气管(27);第二进气管(27)的进气端连接用于向第一中空仓(14)内输送高压氧气的第二送气装置(28);第二排气孔内分别设有第二单向阀。
说明书
一种垃圾渗滤液好氧处理装置
技术领域
本发明涉及污水处理技术领域，尤其涉及一种垃圾渗滤液好氧处理装置。
背景技术
垃圾渗滤液是指来源于垃圾填埋场中垃圾本身含有的水分、进入填埋场的雨雪水及其他水分，扣除垃圾、覆土层的饱和持水量，并经历垃圾层和覆土层而形成的一种高浓度的有机废水;垃圾渗滤液中氨氮含量过高，若直接排放会引起水质富营养化，导致水体中某些藻类过度繁殖，其它生物生长受到影响;从而破坏了水生生态系统，导致水质恶化并影响到其使用功能;但是现有的用于垃圾渗滤液处理的净化装置的处理量小，且对污水处理的成本高，也不够环保。
发明内容
(一)发明目的
为解决背景技术中存在的技术问题，本发明提出一种垃圾渗滤液好氧处理装置，本发明能有效的对垃圾渗滤液进行处理，且污水处理成本低更加环保。
(二)技术方案
为解决上述问题，本发明提供了一种垃圾渗滤液好氧处理装置，包括池体、过滤板、防排水组件、格栅板、第二搅拌杆、第一搅拌杆和驱动装置;池体内设有隔板;隔板用于将池体内部分为厌氧仓和好氧仓，隔板上设有用于连通厌氧仓和好氧仓的第一通孔和用于防止厌氧仓内的液体从第一通孔流入好氧仓内的防排水组件;第一通孔的两侧分别设有滑槽，第一通孔在隔板上朝向远离池体底面的方向上分别设有第二通孔;第二通孔分别和第一通孔连通;过滤板分别位于厌氧仓内，且过滤板分别设置在第一通孔处用于防止厌氧仓内的杂质由第一通孔进入好氧仓内;格栅板设置在好氧仓内，格栅板与好氧仓内壁之间形成用于种植水生植物的种植仓;第二旋转轴上设有第二搅拌杆，第二旋转轴转动设置在好氧仓内，第二旋转轴传动连接设置在池体上的驱动装置;第一旋转轴上设有第一搅拌杆，第一旋转轴转动设置在厌氧仓内，第一旋转轴传动连接第二旋转轴。
优选的，格栅板位于远离厌氧仓的一侧，格栅板与好氧仓的底面之间留有空隙。
优选的，水生植物选用浮水植物。
优选的，防排水组件包括螺纹杆、泄水板、第一滑动件、第二滑动件和导向杆;
泄水板密封设置在第一通孔内，泄水板的两侧分别设置第一滑动件和第二滑动件;第一滑动件和第二滑动件分别滑动设置在滑槽内;第一滑动件上分别设有竖直的第一安装孔;第二滑动件上设有竖直的第二安装孔;螺纹杆分别螺纹旋入第一安装孔，且螺纹杆转动安装在一侧的滑槽内;导向杆分别穿过第二安装孔，导向杆分别滑动连接第二滑动件，导向杆设置在另一侧的滑槽内。
优选的，第一通孔沿着隔板的高度方向呈台阶分布。
优选的，厌氧仓的底面设有倾斜板。
优选的，厌氧仓上设有排污孔;排污孔内设有排污管;排污管的排污端连接污泥泵的输入端。
优选的，第一旋转轴延其中轴线向内延伸设有第一中空仓;第一中空仓在第一旋转轴上设有第一排气孔，第一中空仓在第一旋转轴的端面设有第一开口;第一开口内转动连接第一进气管;第一进气管的进气端连接用于向第一中空仓内输送高压空气的第一送气装置;第一排气孔内分别设有第一单向阀。
优选的，第二旋转轴延其中轴线向内延伸设有第二中空仓;第二中空仓在第二旋转轴上设有第二排气孔，第二中空仓在第二旋转轴的端面设有第二开口;第二开口内转动连接第二进气管;第二进气管的进气端连接用于向第一中空仓内输送高压氧气的第二送气装置;第二排气孔内分别设有第二单向阀。
本发明的上述技术方案具有如下有益的技术效果：
发明中，将垃圾渗滤液投入厌氧仓内，并向厌氧池中投入活性污泥，垃圾渗滤液中的有机物在厌氧仓内利用活性污泥中的厌氧菌的使有机物发生水解、酸化和甲烷化，去除垃圾渗滤液中的有机物及部分磷;在厌氧仓内经过处理的污水由第一通孔进入好氧仓内，好氧仓内的好氧微生物进一步对污水中的成分进行分解;另外，在好氧仓内种植水生植物，用于对好氧仓内处理后的污水进一步进行净化，更加环保;通过驱动装置带动第二旋转轴和第一旋转轴旋转，从而带动第一搅拌杆对好氧仓进行搅拌以及带动第二搅拌杆对厌氧仓内的污水进行搅拌，提高污水处理效率;另外通过第一送气装置向设有中空仓的第一旋转轴内通入高压空气，高压空气进入厌氧仓内，为厌氧仓内微生物繁殖提高氧气;通过第二送气装置箱设有中空仓的第二旋转轴内通入氧气，氧气通入好氧仓内，为好氧仓内的好氧菌分解有害物质提供充足的氧气。（发明人杜剑浩;唐建波;黄阳;王康）
