申请日2019.08.16
公开(公告)日2019.10.18
IPC分类号C02F9/02; C02F101/30
摘要
本发明公开了双膜法印染废水处理微滤装置，包括外机体，所述外机体内部设置有内筒体，所述外机体上端设置有进水管，所述进水管内部设置有进水阀，所述进水管上端设置有进水口，所述外机体下端设置有出水管，所述出水管内部设置有出水阀，所述出水管下端设置有出水口，所述外机体内壁设置有隔音层，所述外机体与内筒体连接处设置有减震层，所述内筒体内壁设置有防水层，所述内筒体内侧设置有耐腐蚀层，所述内筒体内部设置有超滤室，通过超滤室与超滤膜，可以对印染废水进行超滤处理，通过微滤仓与微滤筛网过滤器，可以对印染废水进行微滤处理，通过反渗透室与反渗透膜，可以对印染废水进行反渗透过滤处理。
权利要求书

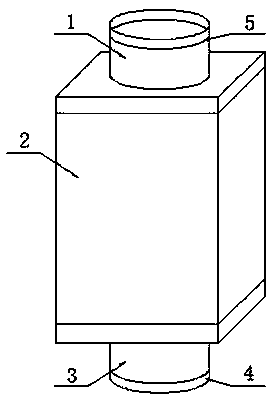

1.双膜法印染废水处理微滤装置，包括外机体(2)，其特征在于：所述外机体(2)内部设置有内筒体(6)，所述外机体(2)上端设置有进水管(1)，所述进水管(1)内部设置有进水阀(17)，所述进水管(1)上端设置有进水口(4)，所述外机体(2)下端设置有出水管(3)，所述出水管(3)内部设置有出水阀(18)，所述出水管(3)下端设置有出水口(5)，所述外机体(2)内壁设置有隔音层(7)，所述外机体(2)与内筒体(6)连接处设置有减震层(8)，所述内筒体(6)内壁设置有防水层(9)，所述内筒体(6)内侧设置有耐腐蚀层(10)，所述内筒体(6)内部设置有超滤室(11)，所述超滤室(11)内部设置有超滤膜(12)，所述超滤室(11)上端设置有微滤仓(13)，所述微滤仓(13)内部设置有微滤筛网过滤器(14)，所述微滤仓(13)上端设置有反渗透室(15)，所述反渗透室(15)内部设置有反渗透膜(16)。
2.根据权利要求1所述的双膜法印染废水处理微滤装置，其特征在于：所述微滤筛网过滤器(14)内部设置有微孔筛网，所述外机体(2)与出水管(3)通过焊接的方式固定连接，所述内筒体(6)为可拆卸式结构。
3.根据权利要求1所述的双膜法印染废水处理微滤装置，其特征在于：所述进水管(1)与外机体(2)通过焊接的方式固定连接。
4.根据权利要求1所述的双膜法印染废水处理微滤装置，其特征在于：所述外机体(2)为金属材料制成。
5.根据权利要求1所述的双膜法印染废水处理微滤装置，其特征在于：所述隔音层(7)内部设置有隔音岩棉，所述减震层(8)为橡胶减震材料制成。
6.根据权利要求1所述的双膜法印染废水处理微滤装置，其特征在于：所述耐腐蚀层(10)为高强度耐腐蚀不锈钢制成。
7.根据权利要求1所述的双膜法印染废水处理微滤装置，其特征在于：所述防水层(9)内部设置有防水膜。
8.根据权利要求1所述的双膜法印染废水处理微滤装置，其特征在于：所述外机体(2)上下两端均设置有端盖，且端盖与外机体(2)螺旋连接。
说明书
双膜法印染废水处理微滤装置
技术领域
本发明属于印染废水处理技术领域，具体涉及双膜法印染废水处理微滤装置。
背景技术
印染废水是以加工棉、麻、化学纤维及其混纺产品、丝绸为主的印染、毛织染整及丝绸厂等排出的废水。纤维种类和加工工艺不同，印染废水的水量和水质也不同。其中，印染厂废水水量较大，每印染加工1t纺织品耗水100～200t，其中80%～90%成为废水排出。印染废水具有水量大、有机污染物含量高、碱性大、水质变化大等特点，属难处理的工业废水之一，废水中含有染料、浆料、助剂、油剂、酸碱、纤维杂质、砂类物质、无机盐等。
印染行业是耗水大户，印染废水一直以排放量大、处理难度高而成为废水治理工艺研究的重点和难点，目前的印染废水处理往往比较简单，很多废水都是直接排放走，不仅不能够进行过滤处理，而且对环境也造成极大的污染。
发明内容
本发明要解决的技术问题是克服现有的缺陷，提供双膜法印染废水处理微滤装置，以解决上述背景技术中提出的印染行业是耗水大户，印染废水一直以排放量大、处理难度高而成为废水治理工艺研究的重点和难点，目前的印染废水处理往往比较简单，很多废水都是直接排放走，不仅不能够进行过滤处理，而且对环境也造成极大的污染的问题。
为实现上述目的，本发明提供如下技术方案：双膜法印染废水处理微滤装置，包括外机体，所述外机体内部设置有内筒体，所述外机体上端设置有进水管，所述进水管内部设置有进水阀，所述进水管上端设置有进水口，所述外机体下端设置有出水管，所述出水管内部设置有出水阀，所述出水管下端设置有出水口，所述外机体内壁设置有隔音层，所述外机体与内筒体连接处设置有减震层，所述内筒体内壁设置有防水层，所述内筒体内侧设置有耐腐蚀层，所述内筒体内部设置有超滤室，所述超滤室内部设置有超滤膜，所述超滤室上端设置有微滤仓，所述微滤仓内部设置有微滤筛网过滤器，所述微滤仓上端设置有反渗透室，所述反渗透室内部设置有反渗透膜。
优选的，所述微滤筛网过滤器内部设置有微孔筛网，所述外机体与出水管通过焊接的方式固定连接，所述内筒体为可拆卸式结构。
优选的，所述进水管与外机体通过焊接的方式固定连接。
优选的，所述外机体为金属材料制成。
优选的，所述隔音层内部设置有隔音岩棉，所述减震层为橡胶减震材料制成。
优选的，所述耐腐蚀层为高强度耐腐蚀不锈钢制成。
优选的，所述防水层内部设置有防水膜。
优选的，所述外机体上下两端均设置有端盖，且端盖与外机体螺旋连接。
与现有技术相比，本发明提供了双膜法印染废水处理微滤装置，具备以下有益效果：
1、本发明通过内筒体，可以对印染废水进行双重保护处理，避免了单一的处理装置容易发生污水泄露的问题，通过隔音层，可以极大地避免污水在快速过滤时产生的噪音对工作人员造成干扰，通过减震层，可以使外机体和内筒体在移动时可以减轻震动，避免对设备造成破坏，通过防水层，可以使印染废水不会泄露出去;
2、本发明通过耐腐蚀层，可以提高内筒体内部的耐腐蚀性，避免在长时间使用时出现被污水腐蚀的问题，通过超滤室与超滤膜，可以对印染废水进行超滤处理，通过微滤仓与微滤筛网过滤器，可以对印染废水进行微滤处理，通过反渗透室与反渗透膜，可以对印染废水进行反渗透过滤处理。
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本发明结构科学合理，使用安全方便，为人们提供了很大的帮助。（发明人：杨金华）
