申请日2019.06.26
公开(公告)日2019.09.27
IPC分类号C02F1/00; C02F1/40
摘要
本发明公开了一种处理含油废水的油水分离装置，包括分离箱体，所述分离箱体左侧的顶部连通有进水口，所述分离箱体右侧的顶部连通有排水管，所述分离箱体内壁顶部右侧的固定连接有第一隔板，所述风离箱体内壁的左侧设置有第二隔板。本发明通过定位机构快速便捷的拆除隔渣篮，同时通过防堵机构将堵塞的排污管进行防堵处理，同时启动刮油机构将漂浮的油层刮动至集油槽处进行排油，解决了现有的油水分离装置隔渣篮拆卸不便影响使用者使用效率，以及排污处由于排的污渍粘稠容易堵塞，导致排污不便的问题，该处理含油废水的油水分离装置，具备隔渣篮拆装便捷和排污口不易堵塞的优点，提高了油水分离装置的使用便携性。
权利要求书

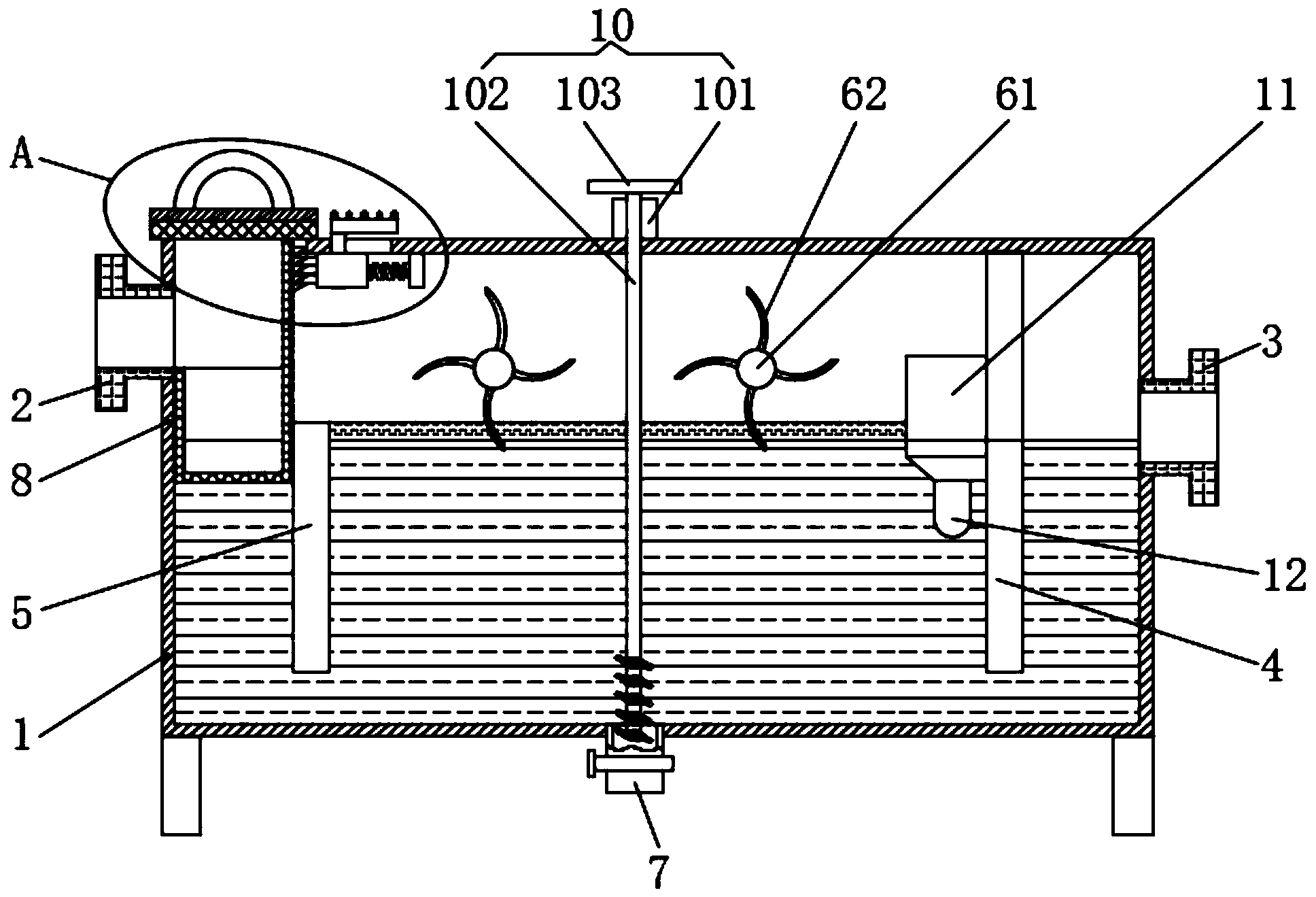

1.一种处理含油废水的油水分离装置，包括分离箱体(1)，其特征在于：所述分离箱体(1)左侧的顶部连通有进水口(2)，所述分离箱体(1)右侧的顶部连通有排水管(3)，所述分离箱体(1)内壁顶部右侧的固定连接有第一隔板(4)，所述风离箱体(1)内壁的左侧设置有第二隔板(5)，所述第二隔板(5)的前侧和后侧与分离箱体(1)的内壁固定连接，所述分离箱体(1)内壁后侧的左侧和右侧均活动安装有刮油机构(6)，所述分离箱体(1)内壁的底部连通有排污管(7)，所述分离箱体(1)顶部的左侧设置有隔渣篮(8)，所述隔渣篮(8)的左侧与风离箱体(1)内壁的左侧滑动连接，所述风离相体(1)内壁顶部的左侧固定连接有定位机构(9)，所述分离箱体(1)的顶部固定连接有防堵机构(10)，所述第一隔板(4)左侧的顶部固定连接有集油槽(11)，所述集油槽(11)的底部连通有排油管(12)，所述排油管(12)远离集油槽(11)的一端贯穿分离箱体(1)并延伸至分离箱体(1)的后侧。
2.根据权利要求1所述的一种处理含油废水的油水分离装置，其特征在于：所述刮油机构(6)包括转轴(61)，所述转轴(61)的表面固定连接有刮油板(62)，所述风离箱体(1)的后侧固定连接有固定架(63)，所述固定架(63)的内侧固定连接有电机(64)，所述电机(64)的输出轴套接有第一齿轮(65)，所述转轴(61)的后侧贯穿分离箱体(1)并延伸至分离箱体(1)的后侧固定连接有第二齿轮(66)，所述第二齿轮(66)的表面套设有履带(67)，所述第二齿轮(66)通过履带(67)与第一齿轮(65)传动连接。
3.根据权利要求1所述的一种处理含油废水的油水分离装置，其特征在于：所述定位机构(9)包括固定块(91)，所述固定块(91)的左侧固定连接有弹簧(92)，所述弹簧(92)的左端固定连接有卡紧块(93)，所述隔渣篮(8)右侧的顶部固定连接有与卡紧块(93)卡紧配合卡紧齿(94)，所述卡紧块(93)的顶部固定连接有连接块(95)，所述连接块(95)贯穿分离箱体(1)并延伸至风离箱体(1)的顶部固定连接有推块(96)。
4.根据权利要求1所述的一种处理含油废水的油水分离装置，其特征在于：所述防堵机构(10)包括限位滑套(101)，所述限位滑套(101)的内部滑动连接有防堵杆(102)，所述防堵杆(102)的顶部固定连接有手轮(103)，所述防堵杆(102)的底部与排污管(7)的内壁滑动连接。
5.根据权利要求1所述的一种处理含油废水的油水分离装置，其特征在于：所述隔渣篮(8)的顶部固定连接有密封板(13)，所述密封板(13)的底部固定连接有密封垫(14)，所述密封板(13)的顶部固定连接有把手(15)。
6.根据权利要求3所述的一种处理含油废水的油水分离装置，其特征在于：所述推块(96)的顶部固定连接有防滑凸条(16)，所述防滑凸条(16)设置有若干个，且若干防滑凸条(16)呈等距离设置。
7.根据权利要求1所述的一种处理含油废水的油水分离装置，其特征在于：所述隔渣篮(8)左侧固定连接有滑动条(17)，所述滑动条(17)呈梯形设置，所述分离箱体(1)内壁的左侧开设有与滑动条(17)滑动连接的滑动槽(18)。
说明书
一种处理含油废水的油水分离装置
技术领域
本发明涉及污水处理设备技术领域，具体为一种处理含油废水的油水分离装置。
背景技术
随着人们生活水平的提高，酒店、餐厅、宾馆业随之增加，厨余污水排放中的油污，由于没有得到分离回收，直接排入周边的江河湖泊，容易造成下水管道堵塞，导致水环境严重污染。由此可见，分离收集厨房排水中的污油，是水资源免遭污染重要措施，有效地解决了餐桌造成的二次污染。该种废水直接排放到城市生活污染管网，油脂容易黏附在管壁上易使管道堵塞，且难以疏通，给城市市政管理部门造成巨大负担。若油脂废水直接排放至污水处理厂，不仅会造成氧化池内充氧困难，微生物活性受到抑制，使处理负荷降低，出水水质变差;而且是一种资源浪费。
现有的油水分离装置隔渣篮容易堵塞，需要经常性拆装使用，但拆卸不便影响使用者使用效率，并且排污处由于排的污渍粘稠容易堵塞，导致排污不便，影响使用者排污使用。
发明内容
本发明的目的在于提供一种处理含油废水的油水分离装置，具备隔渣篮拆装便捷和排污口不易堵塞的优点，解决了现有的油水分离装置隔渣篮拆卸不便影响使用者使用效率，以及排污处由于排的污渍粘稠容易堵塞，导致排污不便的问题。
为实现上述目的，本发明提供如下技术方案：一种处理含油废水的油水分离装置，包括分离箱体，所述分离箱体左侧的顶部连通有进水口，所述分离箱体右侧的顶部连通有排水管，所述分离箱体内壁顶部右侧的固定连接有第一隔板，所述风离箱体内壁的左侧设置有第二隔板，所述第二隔板的前侧和后侧与分离箱体的内壁固定连接，所述分离箱体内壁后侧的左侧和右侧均活动安装有刮油机构，所述分离箱体内壁的底部连通有排污管，所述分离箱体顶部的左侧设置有隔渣篮，所述隔渣篮的左侧与风离箱体内壁的左侧滑动连接，所述风离相体内壁顶部的左侧固定连接有定位机构，所述分离箱体的顶部固定连接有防堵机构，所述第一隔板左侧的顶部固定连接有集油槽，所述集油槽的底部连通有排油管，所述排油管远离集油槽的一端贯穿分离箱体并延伸至分离箱体的后侧。
优选的，所述刮油机构包括转轴，所述转轴的表面固定连接有刮油板，所述风离箱体的后侧固定连接有固定架，所述固定架的内侧固定连接有电机，所述电机的输出轴套接有第一齿轮，所述转轴的后侧贯穿分离箱体并延伸至分离箱体的后侧固定连接有第二齿轮，所述第二齿轮的表面套设有履带，所述第二齿轮通过履带与第一齿轮传动连接。
优选的，所述定位机构包括固定块，所述固定块的左侧固定连接有弹簧，所述弹簧的左端固定连接有卡紧块，所述隔渣篮右侧的顶部固定连接有与卡紧块卡紧配合卡紧齿，所述卡紧块的顶部固定连接有连接块，所述连接块贯穿分离箱体并延伸至风离箱体的顶部固定连接有推块。
优选的，所述防堵机构包括限位滑套，所述限位滑套的内部滑动连接有防堵杆，所述防堵杆的顶部固定连接有手轮，所述防堵杆的底部与排污管的内壁滑动连接。
优选的，所述隔渣篮的顶部固定连接有密封板，所述密封板的底部固定连接有密封垫，所述密封板的顶部固定连接有把手。
优选的，所述推块的顶部固定连接有防滑凸条，所述防滑凸条设置有若干个，且若干防滑凸条呈等距离设置。
优选的，所述隔渣篮左侧固定连接有滑动条，所述滑动条呈梯形设置，所述分离箱体内壁的左侧开设有与滑动条滑动连接的滑动槽。
与现有技术相比，本发明的有益效果如下：
1、本发明通过定位机构快速便捷的拆除隔渣篮，同时通过防堵机构将堵塞的排污管进行防堵处理，同时启动刮油机构将漂浮的油层刮动至集油槽处进行排油，解决了现有的油水分离装置隔渣篮拆卸不便影响使用者使用效率，以及排污处由于排的污渍粘稠容易堵塞，导致排污不便的问题，该处理含油废水的油水分离装置，具备隔渣篮拆装便捷和排污口不易堵塞的优点，提高了油水分离装置的使用便携性。
2、本发明因刮油机构包括转轴，转轴的表面固定连接有刮油板，风离箱体的后侧固定连接有固定架，固定架的内侧固定连接有电机，电机的输出轴套接有第一齿轮，转轴的后侧贯穿分离箱体并延伸至分离箱体的后侧固定连接有第二齿轮，第二齿轮的表面套设有履带，第二齿轮通过履带与第一齿轮传动连接，该设计通过转轴、刮油板、固定架、电机、第一齿轮、第二齿轮和履带的设置，便于使用者通过启动电机带动第一齿轮进行旋转，第一齿轮通过履带带动第二齿轮进行旋转，第二齿轮带动转轴进行旋转，转轴带动刮油板进行旋转，刮油板将顶部漂浮的油层向右侧刮动至集油槽的内部，使集油槽将油层通过排油管排出。
3、本发明因定位机构包括固定块，固定块的左侧固定连接有弹簧，弹簧的左端固定连接有卡紧块，隔渣篮右侧的顶部固定连接有与卡紧块卡紧配合卡紧齿，卡紧块的顶部固定连接有连接块，连接块贯穿分离箱体并延伸至风离箱体的顶部固定连接有推块，该设计通过固定块、弹簧、卡紧块、卡紧齿、连接块和推块的设置，便于使用者向下移动隔渣篮带动卡紧齿向下移动与卡紧块卡紧配合，同时弹簧的弹力能保证卡紧块向左侧移动与卡紧齿紧密啮合，防止隔渣篮向上松动，使隔渣篮被固定，同时需要拆除隔渣篮时，使用者向右滑动推块带动连接块向右移动，连接块带动卡紧块向右移动与卡紧齿分离，方便使用者向上拉动隔渣篮取出隔渣篮。
4、本发明因防堵机构包括限位滑套，限位滑套的内部滑动连接有防堵杆，防堵杆的顶部固定连接有手轮，防堵杆的底部与排污管的内壁滑动连接，该设计通过限位套、防堵杆和手轮的设置，便于使用者在排污管堵塞时通过旋转手轮带动防堵杆旋转将排污管内壁的粘稠物进行旋转分离，打散黏结块，保证排放的便捷性，同时可通过上下拉动手轮带动防堵杆上下活动对排污管进行疏通。
5、本发明因隔渣篮的顶部固定连接有密封板，密封板的底部固定连接有密封垫，密封板的顶部固定连接有把手，该设计通过密封板、密封垫和把手的设置，便于使用者通过密封板与密封垫将向下固定的隔渣篮进行密封固定，同时把手便于使用者向上拉出隔渣篮。
6、本发明因推块的顶部固定连接有防滑凸条，防滑凸条设置有若干个，且若干防滑凸条呈等距离设置，该设计通过防滑凸条的设置，便于使用者通过若干防滑凸条提高使用者推动推块的摩擦力，保证推块使用的稳定性。
7、本发明因隔渣篮左侧固定连接有滑动条，滑动条呈梯形设置，分离箱体内壁的左侧开设有与滑动条滑动连接的滑动槽，该设计通过滑动条和滑动槽的设置，便于使用者通过滑动条和滑动槽的滑动连接使隔渣篮能够稳定的上下插放，同时防止隔渣篮安装后出现底部晃动。
