申请日2019.06.26
公开(公告)日2019.09.17
IPC分类号C02F9/04
摘要

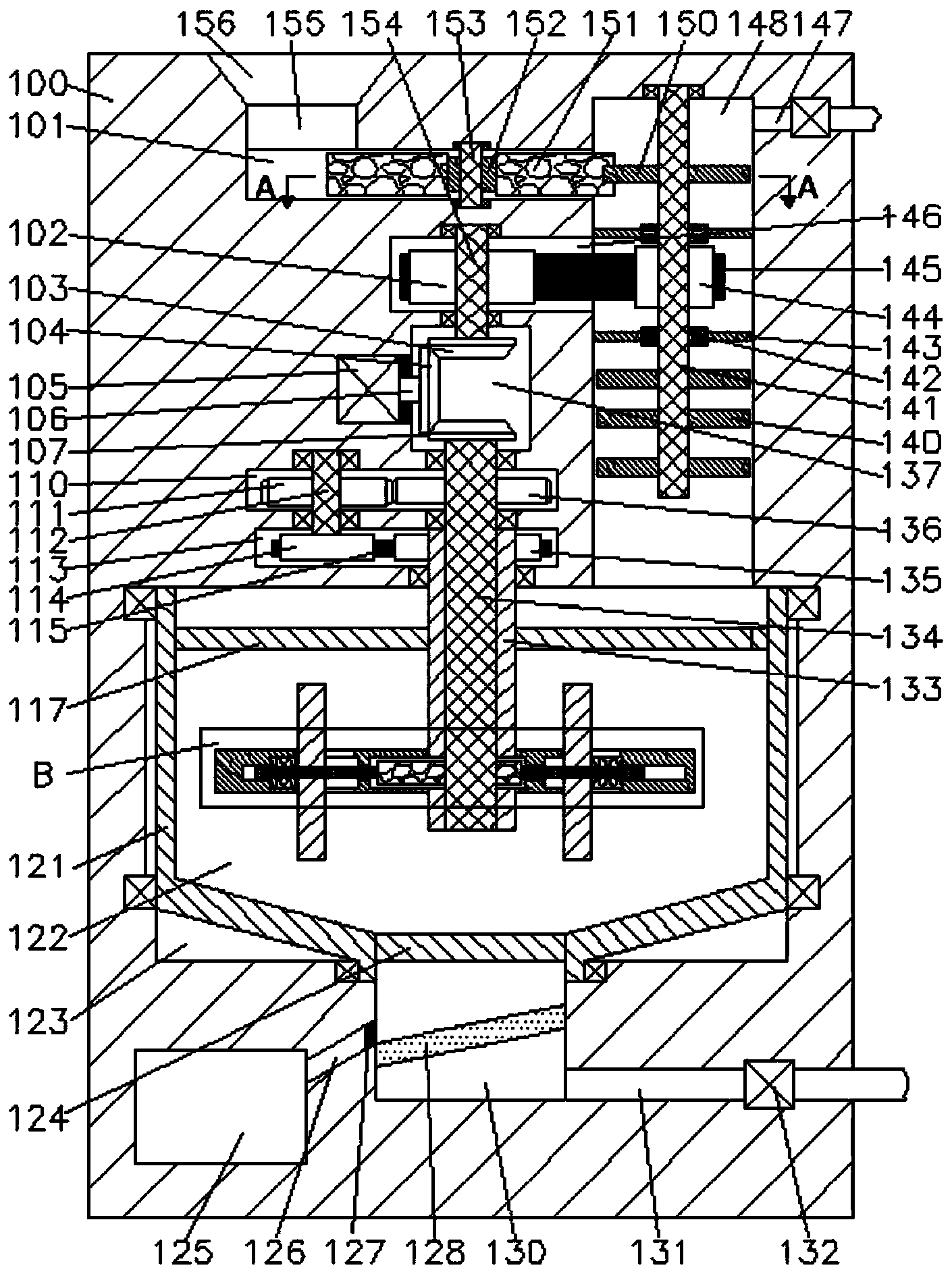

本发明公开了一种工业污水低能耗处理装置，包括装置主体以及设置在所述装置主体中以动力电机为主体的动力装置，所述动力装置包括动力腔，所述动力腔左侧端壁中固定安装有动力电机，所述动力电机右端动力连接有第一转轴，所述动力腔中设置有固定安装在所述第一转轴右端的第一锥齿轮，所述动力腔上端壁中可转动地安装有向上延伸内的第二转轴，所述动力腔中设置有固定安装在所述第二转轴下端并与所述第一锥齿轮相啮合的第二锥齿轮，本发明结构简单，通过机构之间的传动增加装置运行的联动性，增大对污水所加明矾搅拌的均匀性，加快明矾与污水之间反应，提高过滤效率，同时也适应流过水量的大小随时对明矾进行添加，保证净化的充分性。
权利要求书
1.一种工业污水低能耗处理装置，包括装置主体以及设置在所述装置主体中以动力电机为主体的动力装置，其特征在于：所述动力装置包括动力腔，所述动力腔左侧端壁中固定安装有动力电机，所述动力电机右端动力连接有第一转轴，所述动力腔中设置有固定安装在所述第一转轴右端的第一锥齿轮，所述动力腔上端壁中可转动地安装有向上延伸内的第二转轴，所述动力腔中设置有固定安装在所述第二转轴下端并与所述第一锥齿轮相啮合的第二锥齿轮，所述第二转轴上端通过带轮传动机构设置有一明矾初步混合装置，明矾初步混合装置包括设置在所述动力腔右侧的初步混合腔，所述初步混合腔中通过拨片机构以及初步混合块将明矾以及污水进行初步混合，所述动力腔下端壁中可转动地安装有向下延伸的第三转轴，所述动力腔中设置有固定安装在所述第三转轴上端并与所述第一锥齿轮相啮合的的第三锥齿轮，所述第三锥齿轮下端通过齿轮系传动连接有一搅拌反应装置，所述搅拌反应装置包括连通设置在所述初步混合腔下端壁中的转动腔，所述转动腔中可转动地设置有搅拌块，所述搅拌块中设置有开口向上的搅拌腔，所述搅拌腔中设置有凸轮搅拌机构，通过所述凸轮搅拌机构与所述搅拌块转动方向相反的运动关系加快污水与明矾的反应过程，所述搅拌反应装置下侧设置有沉淀过滤装置，所述沉淀过滤装置包括联通设置在所述搅拌腔下端壁中的沉淀腔，所述沉淀腔中设置有过滤机构将反应出的杂志与污水相分离。
2.根据权利要求1所述的一种工业污水低能耗处理装置，其特征在于：所述明矾初步混合装置包括连通设置在所述初步混合腔左侧端壁中的加料腔，所述装置主体上端面中设置有开口向上的加料口，所述加料口与所述加料腔之间连通设置有一空腔，所述加料腔上下端壁之间可转动地安装有第四转轴，所述加料腔中设置有固定安装在所述第四转轴外表面的安装套筒，所述加料腔中设置有固定安装在所述安装套筒外表面的第一拨片，且所述第一拨片上下端面与所述加料腔上下端壁相抵接，所述初步混合腔上端壁中可转动地安装有一向下延伸的第五转轴，所述初步混合腔中上下对称地设置有通过连接支架固定安装在所述初步混合腔内壁之间的固定套筒，且所述第五转轴可转动地穿过上下两个固定套筒，所述初步混合腔中设置有固定安装在所述第五转轴外表面的第二拨片，且所述第二拨片左端与所述第一拨片相互配合，所述初步混合腔左侧端壁中连通设置有位于所述动力腔上侧的带轮腔，且所述第二转轴上端可转动地伸入所述带轮腔中并与所述带轮腔上端壁转动配合连接，所述带轮腔中设置有固定安装在所述第二转轴外表面的主传动轮，所述初步混合腔中设置有固定安装在所述第五转轴外表面的从动带轮，所述主传动轮与所述从动带轮之间动力连接有传动带，所述初步混合腔中设置有固定安装在所述第五转轴外表面的若干搅拌块，所述初步混合腔右端壁上侧设置有外界相连通的污水管道。
3.根据权利要求1所述的一种工业污水低能耗处理装置，其特征在于：所述搅拌反应装置包括向下延伸并伸入所述搅拌腔中的所述第三转轴，所述动力腔下侧设置有齿轮腔，且所述第三转轴下端可转动地穿过所述齿轮腔，所述齿轮腔中设置有固定安装在所述第三转轴外表面的主动齿轮，所述齿轮腔下侧设置有一配合腔，所述齿轮腔与所述配合腔之间转动配合连接有第六转轴，且所述第六转轴上端与所述齿轮腔上端壁转动配合连接，所述齿轮腔中设置有固定安装在所述第六转轴外表面并与所述主动齿轮相啮合的从动齿轮，所述配合腔上端壁中转动配合连接有一向下延伸的转动套筒，所述转动套筒下端伸入所述搅拌腔中，且所述搅拌腔套设在所述第三转轴外表面，所述配合腔中设置有固定安装在所述转动套筒外表面的传动带轮，所述配合腔中设置有固定安装在所述第六转轴下端的配合带轮，所述配合带轮与所述传动带轮之间动力连接有同步带，所述搅拌腔中设置有固定安装在所述转动套筒外表面的固定支架，且所述固定支架远离所述转动套筒的一端与所述搅拌块固定连接，所述搅拌腔设置有固定安装在所述转动套筒外表面的凸轮安装块，所述凸轮安装块中设置穿过所述转动套筒的凸轮安装腔，所述凸轮安装腔中设置有固定安装在所述第三转轴外表面的凸轮，所述凸轮安装腔远离所述第三转轴的端壁中连通设置有一滑槽，所述滑槽中设置有可左右滑动的推杆，所述凸轮安装块中左右对称地设置有位于所述凸轮安装腔两侧的弹簧腔，且所述推杆可滑动地穿过所述弹簧腔，所述弹簧腔上下端壁中均设置有与外界相连通的行程槽，所述行程槽中设置有可左右滑动并固定安装在所述推杆上下端面的搅拌杆，所述搅拌杆远离所述第三转轴的端面与所述弹簧腔远离所述第三转轴的端壁之间固定设置有上下对称的紧压弹簧。
4.根据权利要求1所述的一种工业污水低能耗处理装置，其特征在于：所述沉淀过滤装置包括设置在所述沉淀腔左侧并与外界相连通的收纳腔，所述收纳腔右端壁与所述沉淀腔左端壁之间连通设置有向右上方延伸的过滤通道，所述过滤通道上设置有电磁阀，所述沉淀腔左右端壁之间固定安装有向坐下方延伸的过滤网，所述沉淀腔左右端壁上侧之间固定安装有开口控制阀，所述沉淀腔右侧端壁下侧设置有与外界相连通的排水管道，所述排水管道上设置有排水控制阀。
说明书
一种工业污水低能耗处理装置
技术领域
本发明涉及污水处理技术领域，具体为一种工业污水低能耗处理装置。
背景技术
污水是通常至受到一定污染的，来自生活和工业生产等排出的废水，而这些污水如果直接排放入河道中，影响河道附近的生态环境对附近生活人的身心健康会有较大的影响，因此在对这些污水进行排放时都需要进行处理并检测合格后方可进行排放，在污水处理过程首先要对污水的大颗粒物进行沉积过滤，传统的处理方式是通过人工添加明矾等净化剂，费时费力，现有的净化装置结构复杂，机构之间的联动性较差，在反应过程中净化剂和污水往往不能搅拌均匀性，降低两者的反应速度，同时当污水流量发生改变时无法及时改变净化剂的添加量，灵活性较差。
发明内容
本发明的目的在于提供一种工业污水低能耗处理装置，用于克服现有技术中的上述缺陷。
根据本发明的一种工业污水低能耗处理装置，包括装置主体以及设置在所述装置主体中以动力电机为主体的动力装置，所述动力装置包括动力腔，所述动力腔左侧端壁中固定安装有动力电机，所述动力电机右端动力连接有第一转轴，所述动力腔中设置有固定安装在所述第一转轴右端的第一锥齿轮，所述动力腔上端壁中可转动地安装有向上延伸内的第二转轴，所述动力腔中设置有固定安装在所述第二转轴下端并与所述第一锥齿轮相啮合的第二锥齿轮，所述第二转轴上端通过带轮传动机构设置有一明矾初步混合装置，明矾初步混合装置包括设置在所述动力腔右侧的初步混合腔，所述初步混合腔中通过拨片机构以及初步混合块将明矾以及污水进行初步混合，所述动力腔下端壁中可转动地安装有向下延伸的第三转轴，所述动力腔中设置有固定安装在所述第三转轴上端并与所述第一锥齿轮相啮合的的第三锥齿轮，所述第三锥齿轮下端通过齿轮系传动连接有一搅拌反应装置，所述搅拌反应装置包括连通设置在所述初步混合腔下端壁中的转动腔，所述转动腔中可转动地设置有搅拌块，所述搅拌块中设置有开口向上的搅拌腔，所述搅拌腔中设置有凸轮搅拌机构，通过所述凸轮搅拌机构与所述搅拌块转动方向相反的运动关系加快污水与明矾的反应过程，所述搅拌反应装置下侧设置有沉淀过滤装置，所述沉淀过滤装置包括联通设置在所述搅拌腔下端壁中的沉淀腔，所述沉淀腔中设置有过滤机构将反应出的杂志与污水相分离。
进一步的技术方案，所述明矾初步混合装置包括连通设置在所述初步混合腔左侧端壁中的加料腔，所述装置主体上端面中设置有开口向上的加料口，所述加料口与所述加料腔之间连通设置有一空腔，所述加料腔上下端壁之间可转动地安装有第四转轴，所述加料腔中设置有固定安装在所述第四转轴外表面的安装套筒，所述加料腔中设置有固定安装在所述安装套筒外表面的第一拨片，且所述第一拨片上下端面与所述加料腔上下端壁相抵接，所述初步混合腔上端壁中可转动地安装有一向下延伸的第五转轴，所述初步混合腔中上下对称地设置有通过连接支架固定安装在所述初步混合腔内壁之间的固定套筒，且所述第五转轴可转动地穿过上下两个固定套筒，所述初步混合腔中设置有固定安装在所述第五转轴外表面的第二拨片，且所述第二拨片左端与所述第一拨片相互配合，所述初步混合腔左侧端壁中连通设置有位于所述动力腔上侧的带轮腔，且所述第二转轴上端可转动地伸入所述带轮腔中并与所述带轮腔上端壁转动配合连接，所述带轮腔中设置有固定安装在所述第二转轴外表面的主传动轮，所述初步混合腔中设置有固定安装在所述第五转轴外表面的从动带轮，所述主传动轮与所述从动带轮之间动力连接有传动带，所述初步混合腔中设置有固定安装在所述第五转轴外表面的若干搅拌块，所述初步混合腔右端壁上侧设置有外界相连通的污水管道。
进一步的技术方案，所述搅拌反应装置包括向下延伸并伸入所述搅拌腔中的所述第三转轴，所述动力腔下侧设置有齿轮腔，且所述第三转轴下端可转动地穿过所述齿轮腔，所述齿轮腔中设置有固定安装在所述第三转轴外表面的主动齿轮，所述齿轮腔下侧设置有一配合腔，所述齿轮腔与所述配合腔之间转动配合连接有第六转轴，且所述第六转轴上端与所述齿轮腔上端壁转动配合连接，所述齿轮腔中设置有固定安装在所述第六转轴外表面并与所述主动齿轮相啮合的从动齿轮，所述配合腔上端壁中转动配合连接有一向下延伸的转动套筒，所述转动套筒下端伸入所述搅拌腔中，且所述搅拌腔套设在所述第三转轴外表面，所述配合腔中设置有固定安装在所述转动套筒外表面的传动带轮，所述配合腔中设置有固定安装在所述第六转轴下端的配合带轮，所述配合带轮与所述传动带轮之间动力连接有同步带，所述搅拌腔中设置有固定安装在所述转动套筒外表面的固定支架，且所述固定支架远离所述转动套筒的一端与所述搅拌块固定连接，所述搅拌腔设置有固定安装在所述转动套筒外表面的凸轮安装块，所述凸轮安装块中设置穿过所述转动套筒的凸轮安装腔，所述凸轮安装腔中设置有固定安装在所述第三转轴外表面的凸轮，所述凸轮安装腔远离所述第三转轴的端壁中连通设置有一滑槽，所述滑槽中设置有可左右滑动的推杆，所述凸轮安装块中左右对称地设置有位于所述凸轮安装腔两侧的弹簧腔，且所述推杆可滑动地穿过所述弹簧腔，所述弹簧腔上下端壁中均设置有与外界相连通的行程槽，所述行程槽中设置有可左右滑动并固定安装在所述推杆上下端面的搅拌杆，所述搅拌杆远离所述第三转轴的端面与所述弹簧腔远离所述第三转轴的端壁之间固定设置有上下对称的紧压弹簧。
进一步的技术方案，所述沉淀过滤装置包括设置在所述沉淀腔左侧并与外界相连通的收纳腔，所述收纳腔右端壁与所述沉淀腔左端壁之间连通设置有向右上方延伸的过滤通道，所述过滤通道上设置有电磁阀，所述沉淀腔左右端壁之间固定安装有向坐下方延伸的过滤网，所述沉淀腔左右端壁上侧之间固定安装有开口控制阀，所述沉淀腔右侧端壁下侧设置有与外界相连通的排水管道，所述排水管道上设置有排水控制阀。
本发明的有益效果是：本发明结构简单，通过紧凑的传动将污水中的大颗粒物进行沉淀，其中通过机构之间的传动增加装置运行的联动性，通过两个搅拌机构增大对污水所加明矾搅拌的均匀性，通过凸轮机构加快明矾与污水之间反应，提高过滤效率，同时也适应流过水量的大小随时对明矾进行添加，保证净化的充分性。
