申请日2019.06.28
公开(公告)日2019.09.27
IPC分类号C02F1/16
摘要

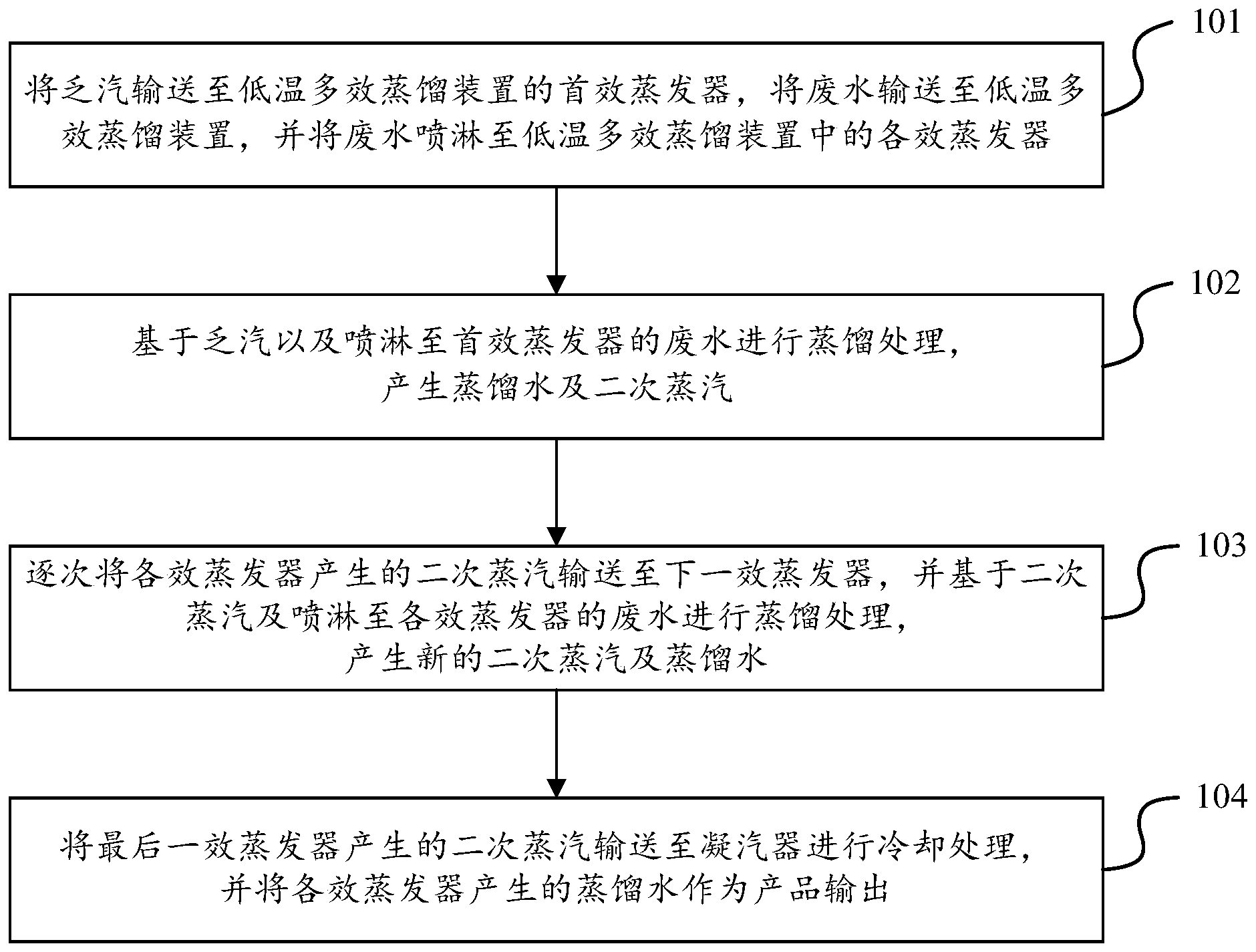

本发明提供了一种利用空冷电厂的乏汽作为热源进行废水处理的方法，所述方法包括：将乏汽输送至低温多效蒸馏装置的首效蒸发器，将废水输送至低温多效蒸馏装置，并将废水喷淋至低温多效蒸馏装置中的各效蒸发器;基于乏汽以及喷淋至首效蒸发器的废水进行蒸馏处理，产生蒸馏水及二次蒸汽;逐次将各效蒸发器产生的二次蒸汽输送至下一效蒸发器，并基于二次蒸汽及喷淋至各效蒸发器的废水进行蒸馏处理，产生新的二次蒸汽及蒸馏水;将最后一效蒸发器产生的二次蒸汽输送至凝汽器进行冷却处理，并将各效蒸发器产生的蒸馏水作为产品输出。采用本发明可以实现乏汽的热量的再利用，有效降低废水的处理成本，并有效降低空冷电厂的运营成本。
权利要求书
1.一种利用空冷电厂的乏汽作为热源进行废水处理的方法，其特征在于，所述方法包括：
将乏汽输送至低温多效蒸馏装置的首效蒸发器，将废水输送至所述低温多效蒸馏装置，并将所述废水喷淋至所述低温多效蒸馏装置中的各效蒸发器;
基于所述乏汽以及喷淋至所述首效蒸发器的废水进行蒸馏处理，产生蒸馏水及二次蒸汽;
逐次将所述各效蒸发器产生的二次蒸汽输送至下一效蒸发器，并基于所述二次蒸汽及喷淋至所述各效蒸发器的废水进行蒸馏处理，产生新的二次蒸汽及蒸馏水;
将最后一效蒸发器产生的二次蒸汽输送至凝汽器进行冷却处理，并将所述各效蒸发器产生的蒸馏水作为产品输出。
2.根据权利要求1所述的方法，其特征在于，所述乏汽为压力范围在15千帕～60千帕的饱和蒸汽。
3.根据权利要求1所述的装置，其特征在于，所述基于所述二次蒸汽及喷淋至所述各效蒸发器的废水进行蒸馏处理，还会产生浓缩废水;
所述基于所述二次蒸汽及喷淋至所述各效蒸发器的废水进行蒸馏处理之后，还包括：
收集所述各效蒸发器产生的浓缩废水，对所述浓缩废水进行废水处理或将所述浓缩废水作为浓缩产品输出。
4.根据权利要求1所述的方法，其特征在于，所述将乏汽输送至低温多效蒸馏装置的首效蒸发器，包括：
监测所述乏汽的温度与所述低温多效蒸馏装置的预设温度的实际差值是否小于预设阈值;
如果是，则将所述乏汽输送至所述低温多效蒸馏装置的首效蒸发器，否则，对所述乏汽的进行降温处理。
5.根据权利要求4所述的方法，其特征在于，所述低温多效蒸馏装置的预设温度的取值范围为45～75℃。
6.根据权利要求1所述的方法，其特征在于，所述低温多效蒸馏装置中所述各效蒸发器的温度从所述首效蒸发器到最后一效蒸发器逐次降低。
说明书
一种利用空冷电厂的乏汽作为热源进行废水处理的方法
技术领域
本发明涉及汽轮机排汽乏汽的热利用和废水处理领域，尤其涉及一种利用空冷电厂的乏汽作为热源进行废水处理的方法。
背景技术
空冷电厂是指采用空冷器作为发电厂汽轮机冷端的换热设备的电厂，空冷电厂在工作过程中会产生大量的乏汽和废水。现阶段，空冷电厂通常采用空冷器对电厂中汽轮机排出的乏汽进行冷却处理，将乏汽的热量散发到大气中，同时回收产生的凝结水。同时，空冷电厂通常需要通过利用可以发电的高价值的压力较高的蒸汽进行废水的蒸馏处理，以产生蒸馏水和浓盐水。
在实现本发明的过程中，发明人发现现有技术至少存在以下问题：
汽轮机排汽乏汽中的热量通常可能会占到汽机进汽功率的一半及以上，这部分乏汽通过空冷器进行冷却，将乏汽的热量散发到大气中，导致大量的热量被浪费掉。同时，利用可以发电的高价值的压力较高的蒸汽对废水进行蒸馏处理，会在一定程度上增加空冷电厂的运营成本。
发明内容
为了解决现有技术的问题，本发明提供了一种利用空冷电厂的乏汽作为热源进行废水处理的方法，所述方法包括：
将乏汽输送至低温多效蒸馏装置的首效蒸发器，将废水输送至所述低温多效蒸馏装置，并将所述废水喷淋至所述低温多效蒸馏装置中的各效蒸发器;
基于所述乏汽以及喷淋至所述首效蒸发器的废水进行蒸馏处理，产生蒸馏水及二次蒸汽;
逐次将所述各效蒸发器产生的二次蒸汽输送至下一效蒸发器，并基于所述二次蒸汽及喷淋至所述各效蒸发器的废水进行蒸馏处理，产生新的二次蒸汽及蒸馏水;
将最后一效蒸发器产生的二次蒸汽输送至凝汽器进行冷却处理，并将所述各效蒸发器产生的蒸馏水作为产品输出。
进一步的，所述乏汽为压力范围在15千帕～60千帕的饱和蒸汽。
进一步的，所述基于所述二次蒸汽及喷淋至所述各效蒸发器的废水进行蒸馏处理，还会产生浓缩废水;
所述基于所述二次蒸汽及喷淋至所述各效蒸发器的废水进行蒸馏处理之后，还包括：
收集所述各效蒸发器产生的浓缩废水，对所述浓缩废水进行废水处理或将所述浓缩废水作为浓缩产品输出。
进一步的，所述将所述乏汽输送至所述低温多效蒸馏装置的首效蒸发器，包括：
监测所述乏汽的温度与所述低温多效蒸馏装置的预设温度的实际差值是否小于预设阈值;
如果是，则将所述乏汽输送至所述低温多效蒸馏装置的首效蒸发器，否则，对所述乏汽的进行降温处理。
进一步的，所述低温多效蒸馏装置的预设温度的取值范围为45～75℃。
进一步的，所述低温多效蒸馏装置中所述各效蒸发器的温度从所述首效蒸发器到最后一效蒸发器逐次降低。
本发明实施例提供的技术方案带来的有益效果是：
本发明实施例中，将乏汽输送至低温多效蒸馏装置的首效蒸发器，将废水输送至所述低温多效蒸馏装置，并将所述废水喷淋至低温多效蒸馏装置中的各效蒸发器;基于所述乏汽以及喷淋至所述首效蒸发器的废水进行蒸馏处理，产生蒸馏水及二次蒸汽;逐次将所述各效蒸发器产生的二次蒸汽输送至下一效蒸发器，并基于所述二次蒸汽及喷淋至所述各效蒸发器的废水进行蒸馏处理，产生新的二次蒸汽及蒸馏水;将最后一效蒸发器产生的二次蒸汽输送至凝汽器进行冷却处理，并将所述各效蒸发器产生的蒸馏水作为产品输出。这样，利用乏汽作为热源对废水进行蒸馏处理产生蒸馏水，不仅可以实现乏汽的热量的再利用，而且还可以减少为进行废水处理而采用的可以发电的高价值的压力较高的蒸汽的花费，从而可以有效降低废水的处理成本，并有效降低空冷电厂的运营成本。同时，将乏汽用于废水处理还可以降低空冷器的背压，从而可以降低空冷电厂的煤耗，进而可以进一步的降低空冷电厂的运营成本。
