申请日2019.07.05
公开(公告)日2019.08.30
IPC分类号B01D29/35; B01D29/62; B01D29/96; F28D21/00
摘要
用于高尔夫球场的泡池污水处理的滤筒系统，属于废热回收与再利用领域，为了解决高尔夫球场的污水处理的问题，包括筒体，所述的筒体为圆筒形筒体或正多边形筒体，筒体内具有同心的滤网筒，筒体内壁与滤网筒外壁间具有一段距离，且滤网筒的底部为筒板，筒板与转轴连接，转轴连接电机，所述的滤网筒的圆周筒壁具有过滤孔，且滤网筒的内部空间被隔板分隔为四个腔室;在筒体的两个相对位置，设置两个缓冲区;效果是实现了在一个分区中，过滤和清洗，并尽量降低了两种水的混合，使得热水被过滤后，尽量多的能被使用。
权利要求书

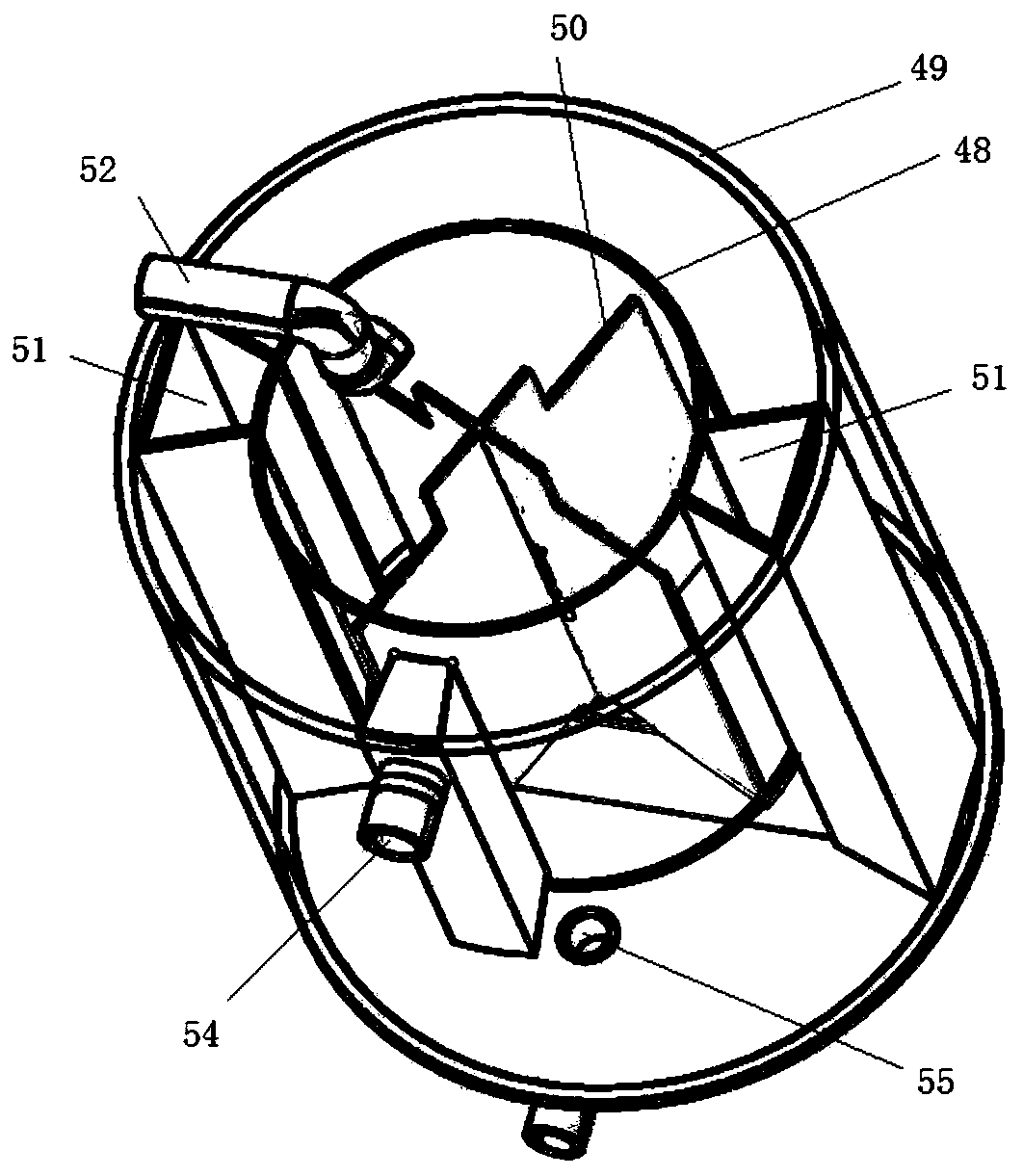

1.一种用于高尔夫球场的泡池污水处理的滤筒系统，其特征在于，包括筒体(48)，所述的筒体(48)为圆筒形筒体(48)或正多边形筒体(48)，筒体(48)内具有同心的滤网筒(49)，筒体(48)内壁与滤网筒(49)外壁间具有一段距离，且滤网筒(49)的底部为筒板，筒板与转轴连接，转轴连接电机，所述的滤网筒(49)的圆周筒壁具有过滤孔，且滤网筒(49)的内部空间被隔板(50)分隔为四个腔室;在筒体(48)的两个相对位置，设置两个缓冲区(51)，缓冲区(51)是由两个竖立板与一个竖隔板(50)围成的具有一端开口的体型区域，并通过竖隔板(50)固定在筒体(48)的内壁，且两个竖立板与筒体(48)的上、下筒盖均抵触，且竖立板朝向滤网筒(49)布置，且与滤网筒(49)间具有以不阻碍滤网筒(49)在筒体(48)内转动的距离，并尽量接近滤网筒(49)，由两个缓冲区(51)将筒体(48)内壁与滤网筒(49)外壁间的空间在圆周分为两个区域，一个是热水区域，一个是冷水区域，所述的热水区域设置热水入口(52)与热水出口(53)，热水区域的热水进口位于筒体(48)的上盖，且由管道通入滤网筒(49)，所述的热水出口(53)位于热水区域的筒体(48)的底部，所述的冷水区域设置冷水入口(54)与冷水出口(55)，所述的冷水入口(54)由筒体(48)壁开出，且由管道的出水口朝向冷水区域对应的滤网筒(49)，冷水出口(55)位于冷水区域的筒体(48)的底部。
2.如权利要求1所述的污水处理系统，其特征在于，进水口是圆口，出水口是扁口。
说明书
用于高尔夫球场的泡池污水处理的滤筒系统
技术领域
本发明属于废热回收与再利用领域，涉及一种适用在高尔夫球场的余热回收与利用系统、方法、算法及污水处理系统和方法。
背景技术
高尔夫球场，其大厅、客房等等具有热量排放，而该部分热量往往被直接排放，此外，高尔夫球场具有的泡池，耗能较高，在现有的高尔夫球场，一方面将热量白白浪费，而另一方面却使用新的能源加热泡池，耗费大量能源，造成了其维持的高成本现象。
对于现有高尔夫球场，其泡池污水往往直接排放，导致泡池污水热量成为废热，而作为高尔夫球场的草坪，在春天或秋天时，往往具有增温需求，而草坪保温需要对草坪铺管，并使用温水对其保温，也会导致球场维持成本增加。
高尔夫球场有很多部分能够产生余热，但往往被作为废热排出，而又有很多部分需要加热，往往需要耗费大量的热量，增加了成本，面对高尔夫球场一方面热量需求很大，一方面却有很多余热被浪费，因而，能够将余热利用或者循环利用，可以极大节约球场成本，更有利于节能发展，于球场和环境均是一种可持续发展的方向，具有较大需求。
发明内容
为了解决高尔夫球场的污水处理的问题，本发明提出如下技术方案：一种用于高尔夫球场的泡池污水处理的滤筒系统，包括筒体，所述的筒体为圆筒形筒体或正多边形筒体，筒体内具有同心的滤网筒，筒体内壁与滤网筒外壁间具有一段距离，且滤网筒的底部为筒板，筒板与转轴连接，转轴连接电机，所述的滤网筒的圆周筒壁具有过滤孔，且滤网筒的内部空间被隔板分隔为四个腔室;在筒体的两个相对位置，设置两个缓冲区，缓冲区是由两个竖立板与一个竖隔板围成的具有一端开口的体型区域，并通过竖隔板固定在筒体的内壁，且两个竖立板与筒体的上、下筒盖均抵触，且竖立板朝向滤网筒布置，且与滤网筒间具有以不阻碍滤网筒在筒体内转动的距离，并尽量接近滤网筒，由两个缓冲区将筒体内壁与滤网筒外壁间的空间在圆周分为两个区域，一个是热水区域，一个是冷水区域，所述的热水区域设置热水入口与热水出口，热水区域的热水进口位于筒体的上盖，且由管道通入滤网筒，所述的热水出口位于热水区域的筒体的底部，所述的冷水区域设置冷水入口与冷水出口，所述的冷水入口由筒体壁开出，且由管道的出水口朝向冷水区域对应的滤网筒，冷水出口位于冷水区域的筒体的底部。
有益效果：通过热水区域与冷水区域的设置，使得废水在热水区域被过滤，并将滤网筒转动到冷水区域，在冷水区域对滤网筒进行清理，从而实现了在一个分区中，过滤和清洗，并尽量降低了两种水的混合，使得热水被过滤后，尽量多的能被使用。
