申请日2019.04.09
公开(公告)日2019.05.28
IPC分类号C02F11/13
摘要
本发明公开了一种电厂脱硫脱硝废水污泥的干燥装置，属于电厂污泥干化的技术领域，装置包括污泥缓冲罐和与污泥缓冲罐连通的桨叶干燥机，所述桨叶干燥机的出口端分别与污泥破碎缓冲罐、凝液罐和喷淋洗涤塔连通，污泥破碎缓冲罐的出口端与成品储仓连通，凝液罐和喷淋洗涤塔分别与尾气换热器连通，尾气换热器的出口端分别与尾气收集装置和锅炉系统连通。本发明中桨叶干燥机内蒸发出来的高温高湿尾气，在洗涤塔经降温、去湿、除尘后只有少许部分尾气排到后续尾气净化系统。而自桨叶干燥机蒸发出来的高温高湿尾气经洗涤水喷淋降温去湿，尾气中大部分水蒸气冷凝成水，洗涤水循环喷淋，需要排放处理的只有喷淋洗涤塔底定期排放的少量污水。
权利要求书

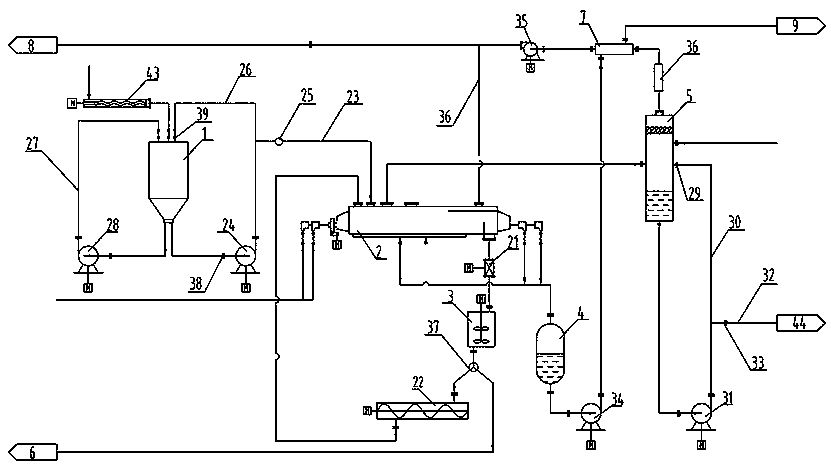

1.一种电厂脱硫脱硝废水污泥的干燥装置，其特征在于：包括污泥缓冲罐(1)和与污泥缓冲罐(1)连通的桨叶干燥机(2)，所述桨叶干燥机(2)的出口端分别与污泥破碎缓冲罐(3)、凝液罐(4)和喷淋洗涤塔(5)连通，污泥破碎缓冲罐(3)的出口端与成品储仓(6)连通，凝液罐(4)和喷淋洗涤塔(5)分别与尾气换热器(7)连通，尾气换热器(7)的出口端分别与尾气收集装置(8)和锅炉系统(9)连通。
2.如权利要求1所述的电厂脱硫脱硝废水污泥的干燥装置，其特征在于：所述污泥破碎缓冲罐(3)包括缓冲罐体(10)、电机(11)、减速机(12)、轴承支座(13)和支架(14)，缓冲罐体(10)内沿其中轴位置设置的转轴(15)，转轴(15)的底端与轴承支座(13)连接，转轴(15)的外壁上放射状设置至少两层转动刀片(16)，每层转动刀片(16)至少对称设置一组，缓冲罐体(10)的内壁上设置至少两层固定刀片(17)，每层固定刀片(17)至少对称设置一组，转动刀片(16)和固定刀片(17)的刀刃方向与缓冲罐体(10)的底面平行，转动刀片(16)靠近缓冲罐体(10)内壁的一端设置拨料块(18)，缓冲罐体(10)的顶部的底部分别设置进料口(19)和出料口(20)，进料口(19)与桨叶干燥机(2)连通，出料口(20)与成品储仓(6)连通。
3.如权利要求1或2所述的电厂脱硫脱硝废水污泥的干燥装置，其特征在于：所述污泥破碎缓冲罐(3)的入口端设置卸料器(21)与桨叶干燥机(2)的出口端连通，污泥破碎缓冲罐(3)的出口端通过返料输送机(22)与桨叶干燥机(2)的返料口连通。
4.如权利要求3所述的电厂脱硫脱硝废水污泥的干燥装置，其特征在于：所述污泥缓冲罐(1)和桨叶干燥机(2)之间通过给料管(23)连通，给料管(23)上设置污泥给料泵(24)和密度在线检测仪(25)，给料管(23)上还设有返料支管(26)与污泥缓冲罐(1)连通，污泥缓冲罐(1)的出口端和入口端之间设置污泥循环管(27)，污泥循环管(27)上设置污泥循环泵(28)。
5.如权利要求4所述的电厂脱硫脱硝废水污泥的干燥装置，其特征在于：所述喷淋洗涤塔(5)的底端与喷淋口(29)之间设置喷淋水循环管(30)，喷淋水循环管(30)上设置塔底循环泵(31)，喷淋水循环管(30)上还设有排污支管(32)，排污支管(32)上设置流量调节阀(33)。
6.如权利要求5所述的电厂脱硫脱硝废水污泥的干燥装置，其特征在于：所述凝液罐(4)与尾气换热器(7)之间的管路上设置凝液泵(34)。
7.如权利要求6所述的电厂脱硫脱硝废水污泥的干燥装置，其特征在于：所述尾气换热器(7)与尾气收集装置(8)之间的风道上依次设置循环风机(35)和气体支管(36)，气体支管(36)与桨叶干燥机(2)连通。
8.如权利要求7所述的电厂脱硫脱硝废水污泥的干燥装置，其特征在于：所述喷淋洗涤塔(5)与尾气换热器(7)之间的管路上设置引风机(36)。
9.如权利要求8所述的电厂脱硫脱硝废水污泥的干燥装置，其特征在于：所述污泥破碎缓冲罐(3)的出口端设置三通拨料阀(37)分别与返料输送机(22)和成品储仓(6)连通。
10.如权利要求9所述的电厂脱硫脱硝废水污泥的干燥装置，其特征在于：所述污泥缓冲罐(1)的出口端与污泥给料泵(24)、污泥缓冲罐(1)的出口端与污泥循环泵(28)之间分别设置隔膜阀(38)，污泥缓冲罐(1)的入口端与污泥循环泵(28)之间及返料支管(26)上分别设置返料阀体(39)。
说明书
一种电厂脱硫脱硝废水污泥的干燥装置
技术领域
本发明属于电厂污泥干化的技术领域，具体涉及一种电厂脱硫脱硝废水污泥的干燥装置。
背景技术
电厂锅炉的尾气脱硫脱硝废水污泥中含有较高含量的硫酸盐和硝酸盐，也含有一定浓度的悬浮物(一般质量分数约1%-3%)，某热电厂脱硫脱硝废水经多效蒸发浓缩后，所排固含量约50%污泥为流动态废水污泥，密度约为1500kg/m3，为进一步减少污泥体积，方便处置，需对污泥进行脱水处理。目前，国内各电厂脱硫脱硝废水污泥处理设备主要以板框式压滤机为主。板框式压滤机有以下缺点：①间歇操作，清洗周期不低于每周1次，不能做到连续运行;②流程比较长，压滤机与高压清洗装置、清水箱及高压清洗泵配套使用，占地面积较大。
发明内容
本发明的目的是提供一种电厂脱硫脱硝废水污泥的干燥装置，以解决现有装置无法连续运行、流程过长、占地面积较大、节能较差等问题。
为了达到上述目的，本发明采用的技术方案为：
一种电厂脱硫脱硝废水污泥的干燥装置，包括污泥缓冲罐和与污泥缓冲罐连通的桨叶干燥机，所述桨叶干燥机的出口端分别与污泥破碎缓冲罐、凝液罐和喷淋洗涤塔连通，污泥破碎缓冲罐的出口端与成品储仓连通，凝液罐和喷淋洗涤塔分别与尾气换热器连通，尾气换热器的出口端分别与尾气收集装置和锅炉系统连通。
所述污泥破碎缓冲罐包括缓冲罐体、电机、减速机、轴承支座和支架，缓冲罐体内沿其中轴位置设置的转轴，转轴的底端与轴承支座连接，转轴的外壁上放射状设置至少两层转动刀片，每层转动刀片至少对称设置一组，缓冲罐体的内壁上设置至少两层固定刀片，每层固定刀片至少对称设置一组，转动刀片和固定刀片的刀刃方向与缓冲罐体的底面平行，转动刀片靠近缓冲罐体内壁的一端设置拨料块，缓冲罐体的顶部的底部分别设置进料口和出料口，进料口与桨叶干燥机连通，出料口与成品储仓连通。桨叶干燥机排出的污泥中体积不等，其中大块污泥有可能堵塞管路，因此通过污泥破碎缓冲罐中的多层转动刀片和固定切刀相互配合将其横向切块破碎成体积较小的干化污泥块。
其中，拨料块靠近缓冲罐体的内壁但不接触，缓冲罐体设置于支架上，减速机与电机连接，减速机底端设置小带轮与轴承支座的底端设置的大带轮通过皮带连接。拨料块能够将粘在缓冲罐体内壁上的污泥刮下但不会损伤内壁。
所述污泥破碎缓冲罐的入口端设置卸料器与桨叶干燥机的出口端连通，污泥破碎缓冲罐的出口端通过返料输送机与桨叶干燥机的返料口连通。将经污泥破碎缓冲罐破碎后的1/3污泥提升至桨叶干燥机的返料口，其目的在于将成型污泥注入桨叶干燥机使其在桨叶干燥机中与废水污泥混合及时形成料层，可有效增长废水污泥在干燥机中的停留时间，达到更好的干燥效果。
所述污泥缓冲罐和桨叶干燥机之间通过给料管连通，给料管上设置污泥给料泵和密度在线检测仪，给料管上还设有返料支管与污泥缓冲罐连通，污泥缓冲罐的出口端和入口端之间设置污泥循环管，污泥循环管上设置污泥循环泵。为了能使缓冲罐内的废水污泥达到均质，将污泥缓冲罐排出的污泥进行分流，在污泥循环泵和污泥给料泵的流量控制下分别进入给料管和污泥循环管分流，其中污泥循环泵流量大于污泥给料泵的流量，且将污泥给料泵出口的少量均质废水污泥送入所述缓冲罐顶部;在给料管上设置密度在线检测仪能够实时通过密度波动来衡量污泥的均质情况，密度波动小即认为均质的污泥连续均匀地输送到桨叶干燥机内，如果废水污泥密度波动较大，则加大循环泵和给料泵循环流量，如此反复循环，将泥质调和均匀，保证进入桨叶干燥机的污泥性质稳定，提高传热效率，同时循环可避免缓冲罐内污泥沉积堵塞管道。
所述喷淋洗涤塔的底端与喷淋口之间设置喷淋水循环管，喷淋水循环管上设置塔底循环泵，喷淋水循环管上还设有排污支管，排污支管上设置流量调节阀。桨叶干燥机产生的高温、高湿、微负压尾气进入喷淋洗涤塔进行降温、除湿、除尘和除雾，产生的洗涤水中绝大部分被塔底循环泵由喷淋口强制循环回喷淋洗涤塔内，在流量调节阀的作用下将很少部分从排污支管排至污水池，洗涤水减少则需要补充新的洗涤水，因此向喷淋洗涤塔内补入定量的工业洗涤水即可保持洗涤水的更新。
所述凝液罐与尾气换热器之间的管路上设置凝液泵。
所述尾气换热器与尾气收集装置之间的风道上依次设置循环风机和气体支管，气体支管与桨叶干燥机连通。桨叶干燥机冷凝后约150℃高温凝液进入凝液罐中，并经凝液泵进入尾气换热器加热由所述引风机引入的洗涤塔尾气，经换热后，分别得到温度约100℃高温循环气体和低温凝结水;温度约100℃高温循环气体循环回用到桨叶干燥机，根据尾气湿含量变频调节循环到桨叶干燥机的风量，开启风道上的阀体即可将剩余部分热气体直接排入尾气处理装置。
所述喷淋洗涤塔与尾气换热器之间的管路上设置引风机。
所述污泥破碎缓冲罐的出口端设置三通拨料阀分别与返料输送机和成品储仓连通。
所述污泥缓冲罐的出口端与污泥给料泵、污泥缓冲罐的出口端与污泥循环泵之间分别设置隔膜阀，污泥缓冲罐的入口端与污泥循环泵之间及返料支管上分别设置返料阀体。隔膜阀能够有效控制污泥分别进入污泥循环管和给料管的流量。
本发明相较于现有技术的有益效果为：
本发明的废气排放量小：自桨叶干燥机内蒸发出来的高温高湿尾气若直接排入后续方法处理，将增大后续方法负荷，如若在管道输送过程中有泄漏，会对环境造成污染;而本发明中桨叶干燥机内蒸发出来的高温高湿尾气，在洗涤塔经降温、去湿、除尘后，被高温凝液加热成约100℃高湿尾气后又作为桨叶干燥机蒸发湿份的热载气，只有少许部分尾气排到后续尾气净化系统。
本发明的废水排量小：自桨叶干燥机蒸发出来的高温高湿尾气经洗涤水喷淋降温去湿，尾气中大部分水蒸气冷凝成水，洗涤水循环喷淋，需要排放处理的只有喷淋洗涤塔底定期排放的少量污水。
