申请日2019.04.30
公开(公告)日2019.06.21
IPC分类号C02F11/121; C02F11/13; C02F11/122; C02F11/123; B01D33/76; B01D33/04
摘要
本发明公开了一种降低成本的污泥脱水设备，包括处理箱和设于所述处理箱内的第一传送带，所述处理箱内壁上可转动连接有第一转辊，所述第一传送带设于所述第一转辊上，所述处理箱一侧侧壁上设有进料口，另一侧侧壁上设有出料口，所述处理箱内设有与所述第一传送带相配合的第二传送带，所述处理箱顶部设有进水口，所述处理箱底部设有与所述进水口相连的蓄水池，所述蓄水池内设有加热丝，所述蓄水池外侧设有围板，所述围板上设有输气腔，所述处理箱顶部设有与所述输气腔相通的输气管，所述输气腔一端设有凹槽，所述凹槽内设有海绵块，所述处理箱侧壁上设有与所述海绵块相配合的挤水组件。
权利要求书

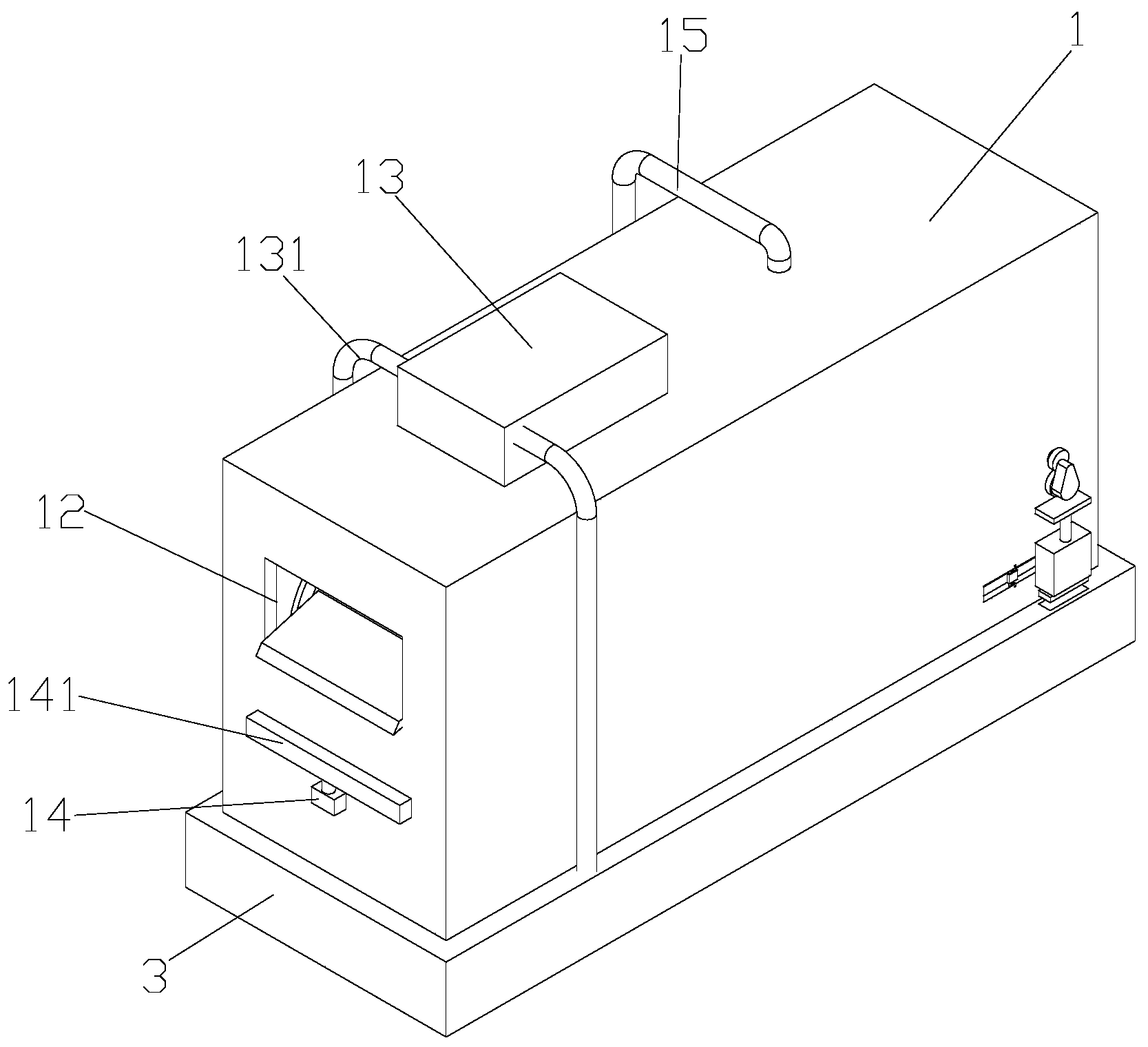

1.一种降低成本的污泥脱水设备，包括处理箱(1)和设于所述处理箱(1)内的第一传送带(2)，所述处理箱(1)内壁上可转动连接有第一转辊(21)，所述第一传送带(2)设于所述第一转辊(21)上，所述处理箱(1)一侧侧壁上设有进料口(11)，另一侧侧壁上设有出料口(12)，所述处理箱(1)内设有与所述第一传送带(2)相配合的第二传送带(16)，其特征在于：所述处理箱(1)顶部设有进水口，所述处理箱(1)底部设有与所述进水口相连的蓄水池(18)，所述蓄水池(18)内设有加热丝，所述蓄水池(18)外侧设有围板(3)，所述围板(3)上设有输气腔(31)，所述处理箱(1)顶部设有与所述输气腔(31)相通的输气管(131)，所述输气腔(31)一端设有凹槽，所述凹槽内设有海绵块(32)，所述处理箱(1)侧壁上设有与所述海绵块(32)相配合的挤水组件。
2.按照权利要求书1所述的一种降低成本的污泥脱水设备，其特征在于：所述挤水组件包括设于所述处理箱(1)侧壁上的安装块(4)、插设于所述安装块(4)内的推杆(41)及设于所述推杆(41)底部的第一推板(413)，所述处理箱(1)侧壁上设有用于驱动所述推杆(41)做往复运动的旋转电机。
3.按照权利要求书2所述的一种降低成本的污泥脱水设备，其特征在于：所述安装块(4)上设有第二活动腔，所述推杆(41)穿设于所述第二活动腔内，所述推杆(41)上设有第二限位板(411)，所述第二限位板(411)上设有复位弹簧(42);所述处理箱(1)内穿设有传动轴，所述传动轴一端设有第一传动轮(43)，所述第一传动轮(43)上设有凸轮(44)，所述旋转电机与所述第一传动轮(43)传动配合，所述推杆(41)顶部设有与所述凸轮(44)相配合的第二推板(412)。
4.按照权利要求书2所述的一种降低成本的污泥脱水设备，其特征在于：所述处理箱(1)侧壁上设有第三滑槽(150)，所述安装块(4)侧壁上设有与所述第三滑槽(150)相配合的第三滑块，所述第三滑槽(150)一端活动连接有第三连接板(51)，所述第三滑块上活动连接有第四连接板，所述第三连接板(51)与所述第四连接板一端相互铰接。
5.按照权利要求书4所述的一种降低成本的污泥脱水设备，其特征在于：所述第四连接板上设有第三限位板(52)，所述第三限位板(52)上设有第四滑槽(521)，所述第四滑槽(521)内设有限位块(53)，所述第四滑槽(521)内设有与所述限位块(53)相配合的第三限位弹簧(522)，所述第三滑槽(150)内壁上设有与所述限位块(53)相配合的限位槽(1501)。
6.按照权利要求书5所述的一种降低成本的污泥脱水设备，其特征在于：所述处理箱(1)内设有第二转辊(161)和第三转辊(162)，所述第三转辊(162)设于所述第二转辊(161)斜上方，所述第二传送带(16)绕设于所述第二转辊(161)和所述第三转辊(162)上，所述处理箱(1)侧壁上设有热风机(14)，所述热风机(14)与所述处理箱(1)内部相通。
7.按照权利要求书6所述的一种降低成本的污泥脱水设备，其特征在于：所述处理箱(1)内壁上设有第一滑槽(140)，所述第二转辊(161)上设有与所述第一滑槽(140)相配合的第一滑块(163)，所述第一滑槽(140)内设有与所述第一滑块(163)相配合的第一限位弹簧(164)。
说明书
一种降低成本的污泥脱水设备
技术领域
本发明属于污泥处理设备技术领域，尤其是涉及一种降低成本的污泥脱水设备。
背景技术
污泥是污水处理厂以及污水站污水处理后的必然产物，未经过很好处理处置的污泥进入环境后，将会直接给水体和大气带来二次污染，对生态环境和人类的活动也将构成了严重的威胁;因此，污泥在处理上是非常慎重的，污泥在处理上可分为污泥脱水工艺与污泥干化工艺两种。
现有的污泥脱水设备和污泥干化设备独立运行，污泥在脱水后再将污泥放入搭配干化设备内做进一步的干燥，两者的联系并不大，造成两种设备独立运行，对污泥的处理需要较大能耗。
发明内容
本发明为了克服现有技术的不足，提供一种降低成本的污泥脱水设备。
为了实现上述目的，本发明采用以下技术方案：一种降低成本的污泥脱水设备，包括处理箱和设于所述处理箱内的第一传送带，所述处理箱内壁上可转动连接有第一转辊，所述第一传送带设于所述第一转辊上，所述处理箱一侧侧壁上设有进料口，另一侧侧壁上设有出料口，所述处理箱内设有与所述第一传送带相配合的第二传送带，所述处理箱顶部设有进水口，所述处理箱底部设有与所述进水口相连的蓄水池，所述蓄水池内设有加热丝，所述蓄水池外侧设有围板，所述围板上设有输气腔，所述处理箱顶部设有与所述输气腔相通的输气管，所述输气腔一端设有凹槽，所述凹槽内设有海绵块，所述处理箱侧壁上设有与所述海绵块相配合的挤水组件;污泥进入到处理箱内后被置于第一传送带上，在第一传送带的作用下将污泥往出料口方向运输，污泥在随着第一传送带运动时，蓄水池内经过加热后的 水流通过输水管将热水洒在第一传送带上，使热水直接与污泥相接触，对污泥起加热作用，污泥在热水的作用下起到预热处理，随后污泥在第一传送带的作用下运输至第二传送带下方，在第一传送带和第二传送带的作用下，对污泥起挤压作用，将污泥中的水分挤出，对污泥起脱水作用，随后污泥从出料口处排出，在热水的作用下，使从出料口处排出的污泥具有一定温度，使污泥在进入到干化设备前就处于一定温度下，便于污泥的进一步干燥，提升污泥干化处理效率，降低污泥干化处理成本;处理箱内的热气通过输气管进入到输气腔内，使热气流对蓄水池内的污水做加热保温作用，降低电热丝的能耗，对处理箱内的热气流回收利用;输气腔内的气流沿着输气腔运动至凹槽位置处，热气流直接与海绵块相接触，在海绵块的作用下将热气流中的水汽吸收，避免水汽对外界环境造成影响，在挤水组件的作用下，对海绵块起挤压作用，将海绵块内的水分挤出，避免海绵块达到饱和状态影响海绵块的吸水效果，使海绵块对水汽起到良好的吸收作用。
所述挤水组件包括设于所述处理箱侧壁上的安装块、插设于所述安装块内的推杆及设于所述推杆底部的第一推板，所述处理箱侧壁上设有用于驱动所述推杆做往复运动的旋转电机;在旋转电机的作用下，驱动推杆间断性的往下运动，从而使推杆下压第一推板，对海绵块做挤压处理，将海绵块内的水分挤出，避免海绵块上的水分过多影响海绵块的吸水效果。
所述安装块上设有第二活动腔，所述推杆穿设于所述第二活动腔内，所述推杆上设有第二限位板，所述第二限位板上设有复位弹簧;所述处理箱内穿设有传动轴，所述传动轴一端设有第一传动轮，所述第一传动轮上设有凸轮，所述旋转电机与所述第一传动轮传动配合，所述推杆顶部设有与所述凸轮相配合的第二推板;驱动电机驱动第一传动轮转动，带动传动轴转动，从而使传动轴带动凸轮转动，凸轮间断性的与第二推板相接触，使凸轮间断性的推动推杆往下运动，使第一推板对海绵块起挤压作用，便于将海绵块中的水分挤出;当凸轮不与第二推板相接触时，在复位弹簧的作用下推动第二限位板往上运动，使第一推板在复位弹簧和凸轮的作用下做往复运动，便于间断性的对海绵块做挤压处理，防止海绵块处于饱和状态影响对水汽的吸收。
所述处理箱侧壁上设有第三滑槽，所述安装块侧壁上设有与所述第三滑槽相配合的第三滑块，所述第三滑槽一端活动连接有第三连接板，所述第三滑块上活动连接有第四连接板，所述第三连接板与所述第四连接板一端相互铰接;当需要对海绵块进行更换时，沿着第三滑槽推动安装块，使安装块沿着第三滑槽内壁移动，将安装块推向凹槽一侧，便于将海绵块从凹槽内取出进行更换，避免第一推板对海绵块的更换造成阻碍;第三连接板和第四连接板对第三滑块起固定作用，便于将第三滑块固定在第三活动槽一端，使第二推板与凸轮更好的形成配合，保证挤水组件对海绵块的挤水效果。
所述第四连接板上设有第三限位板，所述第三限位板上设有第四滑槽，所述第四滑槽内设有限位块，所述第四滑槽内设有与所述限位块相配合的第三限位弹簧，所述第三滑槽内壁上设有与所述限位块相配合的限位槽;当挤水组件位于凸轮下方时，第三连接板和第四连接板转动至同一直线上，沿第四滑槽推动限位块，将限位块推入到限位槽内，在第三限位弹簧的作用下对推动限位块运动至第四滑槽底部，从而使限位块进入到限位槽底部，在限位槽与限位块的配合下，对第三限位板起固定作用，使第三限位板无法翻转，从而对第三连接板和第四连接板起限位作用，将第三连接板和第四连接板固定在当前状态，使第三连接板和第四连接板无法转动，对第三滑块起定位作用，将安装块固定在凸轮下方，使凸轮与第二推板形成稳定的配合，使挤水组件更可靠的运行。
所述处理箱内设有第二转辊和第三转辊，所述第三转辊设于所述第二转辊斜上方，所述第二传送带绕设于所述第二转辊和所述第三转辊上，所述处理箱侧壁上设有热风机，所述热风机与所述处理箱内部相通;第二转辊与第三转辊处于倾斜的直线上，使第二传送带与第一传送带的距离从处理箱中部至出料口处逐渐减小，逐步增大第一传送带与第二传送带之间的压力，对第一传送带上的污泥起挤压作用，将污泥中的水分挤出，完成对污泥的脱水处理;在热风机的作用下，辅助传送带对污泥起脱水处理，使污泥在处理箱内快速干燥，提升对污泥的脱水效率。
所述处理箱内壁上设有第一滑槽，所述第二转辊上设有与所述第一滑槽相配合的第一滑块，所述第一滑槽内设有与所述第一滑块相配合的第一限位弹簧;当第一传送带上的污泥过多时，在污泥的作用下推动第二转辊沿着第一滑槽往上运动，以此增加第一传送带和第二传送带的间距，使污泥顺利的从第一传送带和第二传送带之间经过，避免污泥卡在第一传送带和第二传送带之间无法移动;当第一滑块在第一滑槽内移动后，第一限位弹簧对第一滑块起挤压作用，使第一滑块产生往下运动的趋势，增加第二传送带对污泥的挤压效果，提升污泥脱水设备对污泥的脱水效果。
本发明具有以下优点：在热水的作用下，使从出料口处排出的污泥具有一定温度，使污泥在进入到干化设备前就处于一定温度下，便于污泥的进一步干燥，提升污泥干化处理效率，降低污泥干化处理成。
