申请日2018.05.19
公开(公告)日2018.11.13
IPC分类号D21D5/00; B01F13/10; B01F7/24
摘要
本发明公开了一种造纸水处理用的清渣装置，其结构包括快速清理除渣机构、进料支架、进料斗、挡板、清理排刷、固定支腿、避震底脚，所述避震底脚设有两个以上，所述避震底脚上端分别焊接于快速清理除渣机构底部四角，且通过螺栓加固连接，所述固定支腿分别竖向焊接于快速清理除渣机构前端两侧，且通过定位销固定连接，本发明实现了由清渣毛刷对粘附在对辊外侧的物料进行清除，而清除后的渣料经过固定滑槽落至渣料通道中，被吸风机产生的吸力吸入通风管道中，物料中的灰尘也一并被吸走，渣料和灰尘经过除尘器的作用后，灰尘从排风口排出，利用吸风机将渣料回收，避免了清渣完成后还需要人工对其进一步进行除渣的问题，省事省力。
权利要求书

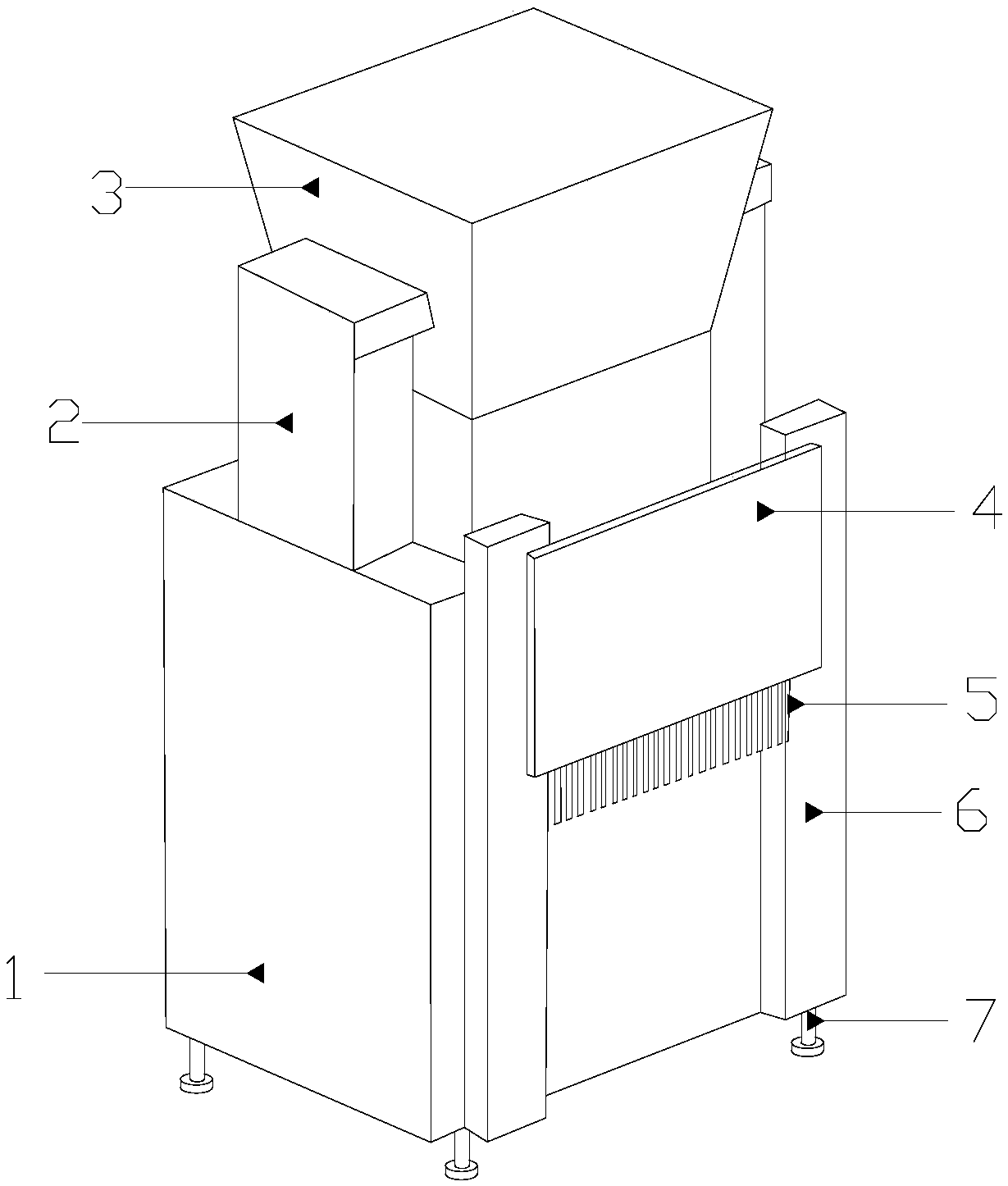

1.一种造纸水处理用的清渣装置，其结构包括快速清理除渣机构(1)、进料支架(2)、进料斗(3)、挡板(4)、清理排刷(5)、固定支腿(6)、避震底脚(7)，其特征在于：
所述避震底脚(7)设有两个以上，所述避震底脚(7)上端分别焊接于快速清理除渣机构(1)底部四角，且通过螺栓加固连接，所述固定支腿(6)设有两个，所述固定支腿(6)分别竖向焊接于快速清理除渣机构(1)前端两侧，且通过定位销固定连接，所述挡板(4)横向设于两个固定支腿(6)前端顶部，且两者之间焊接在一起，所述清理排刷(5)顶端竖向焊接于挡板(4)底端，且两者之间紧密连接，所述进料支架(2)设有两个，所述进料支架(2)固定焊接于快速清理除渣机构(1)顶端两侧，且两者为一体化成型结构，所述进料斗(3)固定焊接于两个进料支架(2)之间，且两者之间相嵌合;
所述快速清理除渣机构(1)由螺旋搅拌机构(101)、吸风除尘机构(102)、喂料板(103)、固定滑槽(104)、清洁毛刷(105)、活动框架(106)、辊轮传动机构(107)、渣料通道(108)、齿轮传动机构(109)、出料口(110)、物料箱(111)组成;
所述螺旋搅拌机构(101)固定设于活动框架(106)顶端，且两者之间相贯通，所述喂料板(103)固定焊接于活动框架(106)内部顶端，且两者为一体化成型结构，所述固定滑槽(104)固定设于喂料板(103)与活动框架(106)之间两端，且两者之间焊接在一起，所述辊轮传动机构(107)固定设于固定滑槽(104)内部，且两者之间相嵌合，所述清洁毛刷(105)设有两个以上，所述清洁毛刷(105)分别焊接于固定滑槽(104)内部两端，且与辊轮传动机构(107)相配合活动连接，所述吸风除尘机构(102)设有两个，且分别焊接于活动框架(106)左右两端，所述物料箱(111)固定设于活动框架(106)内部底端，且两者之间焊接在一起，所述出料口(110)固定焊接于物料箱(111)内部，且两者之间紧密连接，所述活动框架(106)与物料箱(111)之间固定设置有渣料通道(108)，且与固定滑槽(104)为一体化成型结构，所述齿轮传动机构(109)固定设于活动框架(106)底部，且与物料箱(111)活动连接。
2.根据权利要求1所述的一种造纸水处理用的清渣装置，其特征在于：所述螺旋搅拌机构(101)由螺旋转轴(1011)、驱动电机(1012)、轴承座(1013)、螺旋叶片(1014)组成，所述驱动电机(1012)固定焊接于活动框架(106)顶端，且通过螺栓加固连接，所述轴承座(1013)贯穿于活动框架(106)内部顶端，且两者之间焊接在一起，所述螺旋转轴(1011)固定焊接于轴承座(1013)底端，且两者相配合活动连接，所述螺旋叶片(1014)固定套合于螺旋转轴(1011)外表面，且两者之间焊接在一起。
3.根据权利要求1所述的一种造纸水处理用的清渣装置，其特征在于：所述吸风除尘机构(102)由排风口(1021)、除尘器(1022)、通风管道(1023)、风机(1024)组成，所述风机(1024)固定焊接于活动框架(106)内部右下角，且两者之间相嵌合，所述通风管道(1023)一端固定连接于风机(1024)右侧，且另一端贯穿于活动框架(106)右侧，所述通风管道(1023)另一端固定连接于除尘器(1022)右侧，所述除尘器(1022)固定设于通风管道(1023)顶端，且两者之间焊接在一起，所述排风口(1021)固定焊接于除尘器(1022)上端，且两者之间采用过盈配合。
4.根据权利要求1所述的一种造纸水处理用的清渣装置，其特征在于：所述辊轮传动机构(107)由伺服电机(1071)、传动带(1072)、调节杆(1073)、焊接块(1074)、操作把手(1075)、进给螺杆(1076)、活动辊(1077)、固定辊(1078)组成，所述伺服电机(1071)固定焊接于活动框架(106)内部，且通过定位销固定连接，所述活动辊(1077)与固定辊(1078)尺寸一致，所述活动辊(1077)与固定辊(1078)水平嵌入于固定滑槽(104)内部，且与清洁毛刷(105)相配合活动连接，所述伺服电机(1071)通过传动带(1072)与固定辊(1078)活动连接，所述调节杆(1073)固定焊接于活动辊(1077)中部，且通过焊接块(1074)加固连接，所述进给螺杆(1076)固定嵌入于调节杆(1073)内部，且两者相配合活动连接，所述操作把手(1075)固定设于进给螺杆(1076)右侧，且两者之间焊接在一起。
5.根据权利要求1所述的一种造纸水处理用的清渣装置，其特征在于：所述齿轮传动机构(109)由第一电机底座(1091)、第一电机(1092)、第一拉线(1093)、第一中心轴(1094)、第一齿轮(1095)、第二齿轮(1096)、第二中心轴(1097)、第二拉线(1098)、第二电机(1099)、第二电机底座(10910)组成，所述第一电机底座(1091)与第二电机底座(10910)从右到左依次水平焊接于活动框架(106)底部两侧，且通过定位销固定连接，所述第一电机(1092)与第二电机(1099)分别嵌入于第一电机底座(1091)与第二电机底座(10910)下端表面，所述第一齿轮(1095)与第二齿轮(1096)分别嵌入于物料箱(111)底端，所述第一齿轮(1095)与第二齿轮(1096)相啮合，所述第一中心轴(1094)与第二中心轴(1097)分别嵌入于第一齿轮(1095)与第二齿轮(1096)中部，且它们之间轴心共线，所述第一电机底座(1091)通过第一拉线(1093)与第一中心轴(1094)活动连接，所述第二电机底座(10910)通过第二拉线(1098)与第二中心轴(1097)活动连接。
6.根据权利要求2所述的一种造纸水处理用的清渣装置，其特征在于：所述轴承座(1013)贯穿于活动框架(106)内部顶端，且两者之间焊接在一起。
7.根据权利要求3所述的一种造纸水处理用的清渣装置，其特征在于：所述通风管道(1023)一端固定连接于风机(1024)右侧，且另一端贯穿于活动框架(106)右侧。
8.根据权利要求4所述的一种造纸水处理用的清渣装置，其特征在于：所述活动辊(1077)与固定辊(1078)水平嵌入于固定滑槽(104)内部，且与清洁毛刷(105)相配合活动连接。
说明书
一种造纸水处理用的清渣装置
技术领域
本发明涉及造纸水处理用领域，尤其是一种造纸水处理用的清渣装置。
背景技术
纸是我们日常生活中最常用的物品之一，无论读书、看报，或是写字、作画，都需使用到纸张。在工业、农业和国防工业生产中，也离不开纸。在当今社会上，纸的需求量非常大，而造纸生产工艺中的制浆工艺尤为重要，是生产造纸的前提。目前造纸制浆的一般流程是，链板机输送原料，再碎浆，通过高浓除渣器、粗筛、分级筛、低浓除渣器、逆向除渣器、精筛、多盘及热分散进行除杂处理，再经过盘磨处理进入纸机造纸。碎浆过程，对碎浆机中的纸料进行清渣处理以得到良浆。
但是，现有技术的清渣处理难以实现自动化处理、工作效率低，需要人工对其进一步进行除渣，操作麻烦，耗时费力。
发明内容
针对现有技术存在的不足，本发明目的是提供一种造纸水处理用的清渣装置，以解决现有技术的清渣处理难以实现自动化处理、工作效率低，需要人工对其进一步进行除渣，操作麻烦，耗时费力的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种造纸水处理用的清渣装置，其结构包括快速清理除渣机构、进料支架、进料斗、挡板、清理排刷、固定支腿、避震底脚，所述避震底脚设有两个以上，所述避震底脚上端分别焊接于快速清理除渣机构底部四角，且通过螺栓加固连接，所述固定支腿设有两个，所述固定支腿分别竖向焊接于快速清理除渣机构前端两侧，且通过定位销固定连接，所述挡板横向设于两个固定支腿前端顶部，且两者之间焊接在一起，所述清理排刷顶端竖向焊接于挡板底端，且两者之间紧密连接，所述进料支架设有两个，所述进料支架固定焊接于快速清理除渣机构顶端两侧，且两者为一体化成型结构，所述进料斗固定焊接于两个进料支架之间，且两者之间相嵌合，所述快速清理除渣机构由螺旋搅拌机构、吸风除尘机构、喂料板、固定滑槽、清洁毛刷、活动框架、辊轮传动机构、渣料通道、齿轮传动机构、出料口、物料箱组成，所述螺旋搅拌机构固定设于活动框架顶端，且两者之间相贯通，所述喂料板固定焊接于活动框架内部顶端，且两者为一体化成型结构，所述固定滑槽固定设于喂料板与活动框架之间两端，且两者之间焊接在一起，所述辊轮传动机构固定设于固定滑槽内部，且两者之间相嵌合，所述清洁毛刷设有两个以上，所述清洁毛刷分别焊接于固定滑槽内部两端，且与辊轮传动机构相配合活动连接，所述吸风除尘机构设有两个，且分别焊接于活动框架左右两端，所述物料箱固定设于活动框架内部底端，且两者之间焊接在一起，所述出料口固定焊接于物料箱内部，且两者之间紧密连接，所述活动框架与物料箱之间固定设置有渣料通道，且与固定滑槽为一体化成型结构，所述齿轮传动机构固定设于活动框架底部，且与物料箱活动连接。
进一步地，所述螺旋搅拌机构由螺旋转轴、驱动电机、轴承座、螺旋叶片组成，所述驱动电机固定焊接于活动框架顶端，且通过螺栓加固连接，所述轴承座贯穿于活动框架内部顶端，且两者之间焊接在一起，所述螺旋转轴固定焊接于轴承座底端，且两者相配合活动连接，所述螺旋叶片固定套合于螺旋转轴外表面，且两者之间焊接在一起。
进一步地，所述吸风除尘机构由排风口、除尘器、通风管道、风机组成，所述风机固定焊接于活动框架内部右下角，且两者之间相嵌合，所述通风管道一端固定连接于风机右侧，且另一端贯穿于活动框架右侧，所述通风管道另一端固定连接于除尘器右侧，所述除尘器固定设于通风管道顶端，且两者之间焊接在一起，所述排风口固定焊接于除尘器上端，且两者之间采用过盈配合。
进一步地，所述辊轮传动机构由伺服电机、传动带、调节杆、焊接块、操作把手、进给螺杆、活动辊、固定辊组成，所述伺服电机固定焊接于活动框架内部，且通过定位销固定连接，所述活动辊与固定辊尺寸一致，所述活动辊与固定辊水平嵌入于固定滑槽内部，且与清洁毛刷相配合活动连接，所述伺服电机通过传动带与固定辊活动连接，所述调节杆固定焊接于活动辊中部，且通过焊接块加固连接，所述进给螺杆固定嵌入于调节杆内部，且两者相配合活动连接，所述操作把手固定设于进给螺杆右侧，且两者之间焊接在一起。
进一步地，所述齿轮传动机构由第一电机底座、第一电机、第一拉线、第一中心轴、第一齿轮、第二齿轮、第二中心轴、第二拉线、第二电机、第二电机底座组成，所述第一电机底座与第二电机底座从右到左依次水平焊接于活动框架底部两侧，且通过定位销固定连接，所述第一电机与第二电机分别嵌入于第一电机底座与第二电机底座下端表面，所述第一齿轮与第二齿轮分别嵌入于物料箱底端，所述第一齿轮与第二齿轮相啮合，所述第一中心轴与第二中心轴分别嵌入于第一齿轮与第二齿轮中部，且它们之间轴心共线，所述第一电机底座通过第一拉线与第一中心轴活动连接，所述第二电机底座通过第二拉线与第二中心轴活动连接。
进一步地，所述轴承座贯穿于活动框架内部顶端，且两者之间焊接在一起。
进一步地，所述通风管道一端固定连接于风机右侧，且另一端贯穿于活动框架右侧。
进一步地，所述活动辊与固定辊水平嵌入于固定滑槽内部，且与清洁毛刷相配合活动连接。
有益效果
本发明提供一种造纸水处理用的清渣装置的方案，首先打开启动开关，驱动电机和伺服电机运行工作，分别带动螺旋搅拌机构和固定辊的高度旋转，此时将物料放入进料斗中，螺旋搅拌机构将进料斗中的物料不断的往下推，落至固定辊和活动辊之间的缝隙中，在力的相互作用下，固定辊和活动辊相向转动，并将物料分别进入固定辊和活动辊中的筛分装置中，经破碎筛分后颗粒往下落至物料箱中，在清渣的过程中，由清渣毛刷对粘附在对辊外侧的物料进行清除，而清除后的渣料经过固定滑槽落至渣料通道中，被吸风机产生的吸力吸入通风管道中，物料中的灰尘也一并被吸走，渣料和灰尘经过除尘器的作用后，灰尘从排风口排出，利用吸风机将渣料回收，避免了清渣完成后还需要人工对其进一步进行除渣的问题，省事省力。
