申请日2018.05.21
公开(公告)日2019.02.19
IPC分类号C02F9/14; B01D53/04; B01D53/44; B01D53/84; C02F101/20
摘要
本实用新型公开了一种小型生活污水污水处理设备，包括装置主体、过滤池、污水进口、膜生物反应池、凝絮室、药物室、和水泵，装置主体内部右上端固定连接有过滤池，过滤池右侧开口设置有污水进口，且污水进口嵌入设置在装置主体的右侧上方，过滤池下端通过水管固定连接有膜生物反应池，膜生物反应池下端开口设置有通风管，装置主体中部固定连接有凝絮室，凝絮室上端过水管固定连接有水泵。时该种污水处理设备的若干个紫外线发射器的之间的间隔为两厘米，且紫外线发射器呈上下均匀排列，通过杀菌室紫外线发射器破坏微生物有机体细胞中的DNA或RNA的分子结构，造成生长性细胞死亡或在生细胞死亡，从而解决了现有设备杀菌消毒的不足。
权利要求书

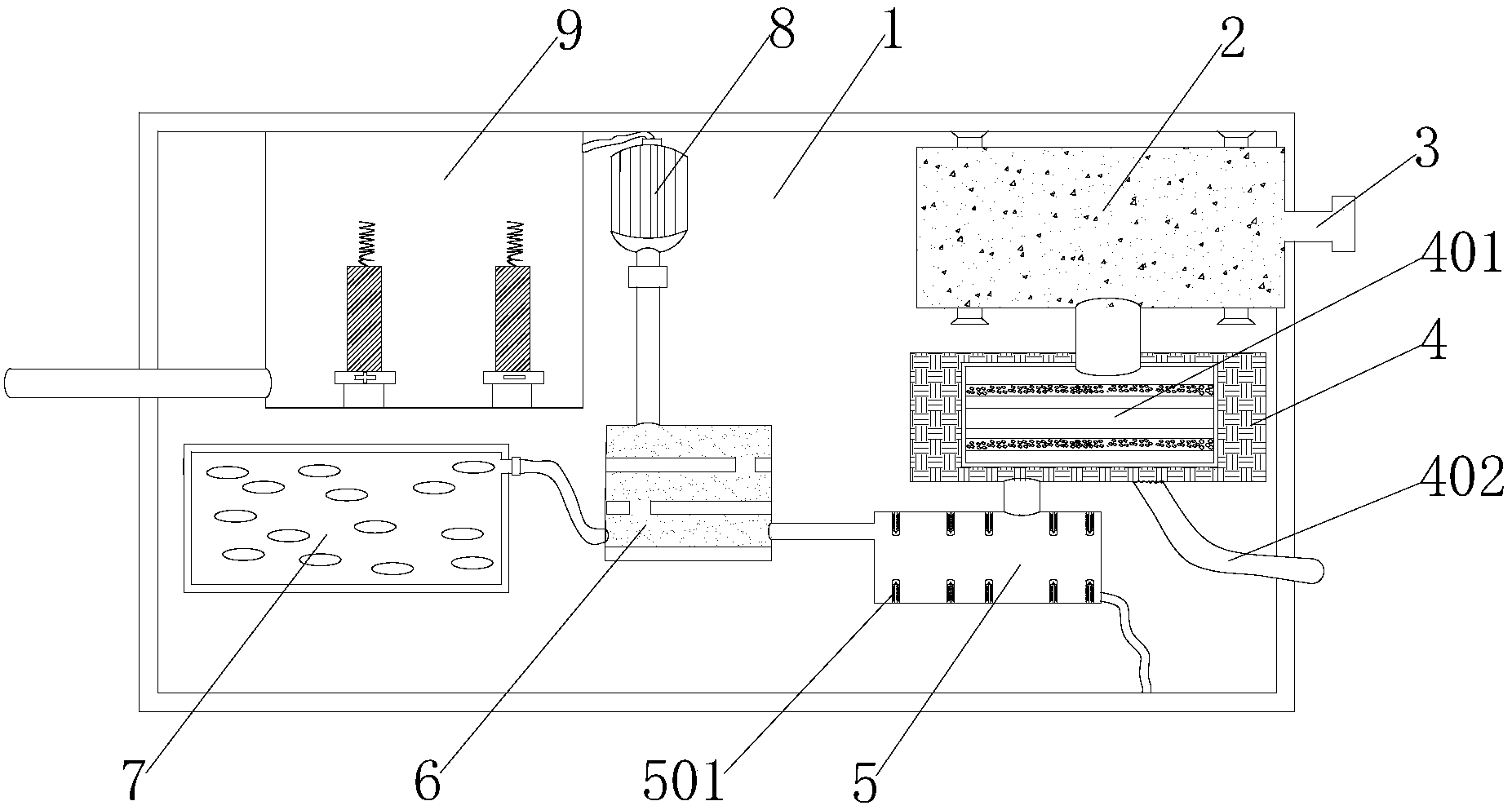

1.一种小型生活污水污水处理设备，包括装置主体(1)、过滤池(2)、污水进口(3)、膜生物反应池(4)、凝絮室(6)、药物室(7)、和水泵(8)，所述装置主体(1)内部右上端固定连接有过滤池(2)，所述过滤池(2)右侧开口设置有污水进口(3)，且污水进口(3)嵌入设置在装置主体(1)的右侧上方，所述过滤池(2)下端通过水管固定连接有膜生物反应池(4)，所述膜生物反应池(4)下端开口设置有通风管(402)，所述装置主体(1)中部固定连接有凝絮室(6)，所述凝絮室(6)上端过水管固定连接有水泵(8)，所述凝絮室(6)右侧固定连接有药物室(7)，其特征在于：所述膜生物反应池(4)内壁嵌入设置有除臭室(401)，所述除臭室(401)上端均开口设置有四个进气管(4011)，且进气管(4011)之间的间距相等，所述除臭室(401)内部的上下两端均固定连接有两根活性炭吸附层(4012)，所述除臭室(401)的内部中部固定连接有生物过滤层(4013)，且生物过滤层(4013)位于活性炭吸附层(4012)之间，所述膜生物反应池(4)下端通过水管固定连接有杀菌室(5)，且杀菌室(5)位于凝絮室(6)的右侧，所述杀菌室(5)内部上下两端均通过螺栓固定连接有若干个紫外线发射器(501)，且紫外线发射器(501)与杀菌室(5)电性连接，所述水泵(8)左侧固定连接有电解室(9)，所述电解室(9)左侧固定连接有阳极(902)，所述电解室(9)右侧固定连接有阴极(901)。
2.根据权利要求1所述的一种小型生活污水污水处理设备，其特征在于：所述活性炭吸附层(4012)中活性炭的表面积很大，且内部还有更小的孔。
3.根据权利要求1所述的一种小型生活污水污水处理设备，其特征在于：所述紫外线发射器(501)的之间的间隔为两厘米，且紫外线发射器(501)呈上下均匀排列。
4.根据权利要求1所述的一种小型生活污水污水处理设备，其特征在于：阳极(902)和阴极(901)的距离为十厘米，为阳极(902)和阴极(901)的高度为六厘米。
5.根据权利要求1所述的一种小型生活污水污水处理设备，其特征在于：所述生物过滤层(4013)的形状呈“长方体”状，且生物过滤层(4013)的厚度为五厘米。
6.根据权利要求1所述的一种小型生活污水污水处理设备，其特征在于：所述进气管(4011)呈中部开口的“圆柱”状，且进气管(4011)开口出的直径为零点五厘米。
说明书
一种小型生活污水污水处理设备
技术领域
本实用新型涉及污水净化领域，具体为一种小型生活污水污水处理设备。
背景技术
污水处理设备，是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。
但现有的污水处理设备存在杀菌消毒的不足，而且净化后的水还残有臭味的问题，同时现有设备存在对水中重金属物质净化力弱的问题。
所以，如何设计一种小型生活污水污水处理设备，成为我们当前要解决的问题。
实用新型内容
本实用新型的目的在于提供一种小型生活污水污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种小型生活污水污水处理设备，包括装置主体、过滤池、污水进口、膜生物反应池、凝絮室、药物室、和水泵，所述装置主体内部右上端固定连接有过滤池，所述过滤池右侧开口设置有污水进口，且污水进口嵌入设置在装置主体的右侧上方，所述过滤池下端通过水管固定连接有膜生物反应池，所述膜生物反应池下端开口设置有通风管，所述装置主体中部固定连接有凝絮室，所述凝絮室上端过水管固定连接有水泵，所述凝絮室右侧固定连接有药物室，所述膜生物反应池内壁嵌入设置有除臭室，所述除臭室上端均开口设置有四个进气管，且进气管之间的间距相等，所述除臭室内部的上下两端均固定连接有两根活性炭吸附层，所述除臭室的内部中部固定连接有生物过滤层，且生物过滤层位于活性炭吸附层之间，所述膜生物反应池下端通过水管固定连接有杀菌室，且杀菌室位于凝絮室的右侧，所述杀菌室内部上下两端均通过螺栓固定连接有若干个紫外线发射器，且紫外线发射器与杀菌室电性连接，所述水泵左侧固定连接有电解室，所述电解室左侧固定连接有阳极，所述电解室右侧固定连接有阴极。
进一步的，所述活性炭吸附层中活性炭的表面积很大，且内部还有更小的孔。
进一步的，所述紫外线发射器的之间的间隔为两厘米，且紫外线发射器呈上下均匀排列。
进一步的，阳极和阴极的距离为十厘米，为阳极和阴极的高度为六厘米。
进一步的，所述生物过滤层的形状呈“长方体”状，且生物过滤层的厚度为五厘米。
进一步的，所述进气管呈中部开口的“圆柱”状，且进气管开口出的直径为零点五厘米。
与现有技术相比，本实用新型的有益效果是：该种小型生活污水污水处理设备，进气管呈中部开口的“圆柱”状，且进气管开口出的直径为零点五厘米，通过除臭室上端均开口设置有四个进气管，使其膜生物反应池4产生的臭气充分进入臭室，从而让臭室更有效的工作，臭气进入活性炭吸附层，活性炭的表面积很大，且内部还有更小的孔，通过除臭室内部的上下两端均固定连接有两根活性炭吸附层，使其与空气和杂质充分接触吸附，从而起初步净化空气的作用，然后通过除臭室的内部中部固定连接有生物过滤层，使其有机或无机高分子恶臭化合物分子链降解转变成二氧化碳、水等低分化合物，从而达到除去空气中的臭味的作用，有效的解决了现有净水设备净水后还残有臭味的问题，同时该种污水处理设备的若干个紫外线发射器的之间的间隔为两厘米，且紫外线发射器呈上下均匀排列，通过杀菌室内部上下两端均通过螺栓固定连接的若干个紫外线发射器，使其破坏微生物有机体细胞中的DNA或RNA的分子结构，造成生长性细胞死亡或在生细胞死亡，从而解决了现有设备杀菌消毒的不足，最后该装置的极和阴极的距离为十厘米，为阳极和阴极的高度为六厘米，通过电解室左右两侧的阳极和阴极，使水中钙、镁、钠等被引至阴极，酸根离子集聚在阳极，从而清除水中富有的重金属等分子，解决了现在污水设备对水中重金属物质净化力弱的问题。
