申请日2018.05.21
公开(公告)日2019.01.25
IPC分类号C02F9/14
摘要
本实用新型公开了一种制药加工污水处理系统，所述格栅设置为移动式格栅，可以根据需要对格栅条的密度进行调整，扩大其使用范围，所述外壳的外侧设置有吸声棉，可以在污水处理的同时减少噪声，所述隔板的外壁上设置有加强板，可以延长其使用时长，该制药加工污水处理系统具有避免多单元操作、降低基建设备投资和运行成本、减少占地面积等优点，具有广阔的市场前景。
权利要求书

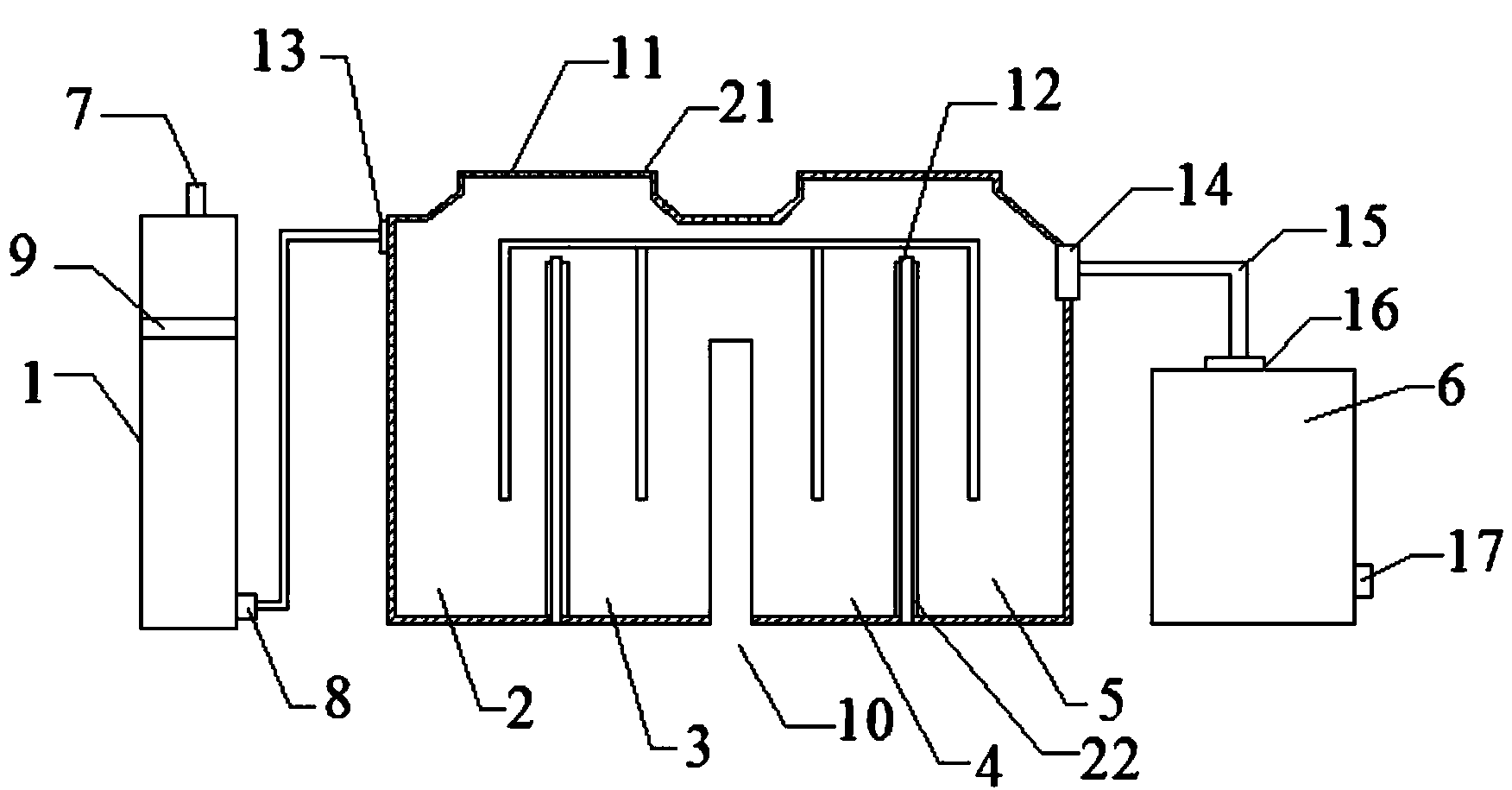

1.一种制药加工污水处理系统，其特征在于：所述制药加工污水处理系统包括格栅井、沉淀池、生物处理构筑物、深度处理构筑物、二次沉淀池和消毒池，所述格栅井的上下两侧设置有进水口和出水口，所述格栅井的内部设置有格栅，所述沉淀池、生物处理构筑物、深度处理构筑物、二次沉淀池设置为组合一体化设备，所述组合一体化设备包括外壳、隔板、进口和出口，所述进口和出口分别设置在外壳的左右两侧，所述进口与出水口通过管道连接，所述沉淀池、生物处理构筑物、深度处理构筑物、二次沉淀池分别从左到右设置在外壳内侧，所述沉淀池、生物处理构筑物、深度处理构筑物、二次沉淀池之间通过隔板分开，所述消毒池的上下两侧设置有进料口和出料口，所述进料口通过管道与出口连接。
2.根据权利要求1所述的一种制药加工污水处理系统，其特征在于，所述格栅设置为移动式格栅。
3.根据权利要求2所述的一种制药加工污水处理系统，其特征在于，所述移动式格栅包括框架和格栅条，所述框架内侧设置有移动条，所述格栅条通过移动条移动。
4.根据权利要求1所述的一种制药加工污水处理系统，其特征在于，所述外壳的外侧设置有吸声棉，所述吸声棉的厚度为2-3cm。
5.根据权利要求1所述的一种制药加工污水处理系统，其特征在于，所述隔板的外壁上设置有加强板。
说明书
一种制药加工污水处理系统
技术领域
本实用新型涉及制药加工污水处理系统领域，是一种制药加工污水处理系统。
背景技术
污水处理：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。污水处理目前存在着多单元操作、基建设备投资和运行成本高、占地面积多等问题。
实用新型内容
本实用新型所要解决的技术问题是提供一种制药加工污水处理系统，以解决现有技术中导致的占地面积大、投资高的问题。
为实现上述目的，本实用新型提供以下的技术方案：一种制药加工污水处理系统，所述制药加工污水处理系统包括格栅井、沉淀池、生物处理构筑物、深度处理构筑物、二次沉淀池和消毒池，所述格栅井的上下两侧设置有进水口和出水口，所述格栅井的内部设置有格栅，所述沉淀池、生物处理构筑物、深度处理构筑物、二次沉淀池设置为组合一体化设备，所述组合一体化设备包括外壳、隔板、进口和出口，所述进口和出口分别设置在外壳的左右两侧，所述进口与出水口通过管道连接，所述沉淀池、生物处理构筑物、深度处理构筑物、二次沉淀池分别从左到右设置在外壳内侧，所述沉淀池、生物处理构筑物、深度处理构筑物、二次沉淀池之间通过隔板分开，所述消毒池的上下两侧设置有进料口和出料口，所述进料口通过管道与出口连接。
优选的，所述格栅设置为移动式格栅。
优选的，所述移动式格栅包括框架和格栅条，所述框架内侧设置有移动条，所述格栅条通过移动条移动。
优选的，所述外壳的外侧设置有吸声棉，所述吸声棉的厚度为 2-3cm。
优选的，所述隔板的外壁上设置有加强板。
采用以上技术方案的有益效果是：本实用新型结构提供了一种制药加工污水处理系统，所述格栅设置为移动式格栅，可以根据需要对格栅条的密度进行调整，扩大其使用范围，所述外壳的外侧设置有吸声棉，可以在污水处理的同时减少噪声，所述隔板的外壁上设置有加强板，可以延长其使用时长，该制药加工污水处理系统具有避免多单元操作、降低基建设备投资和运行成本、减少占地面积等优点，具有广阔的市场前景。
