申请日2018.05.22
公开(公告)日2019.01.25
IPC分类号C02F9/14
摘要
本实用新型公开了一种小型的一体化喷漆废水处理装置，喷漆水帘柜里的废水由提升泵打入一体化喷漆废水处理装置，一体化废喷漆水处理装置出水自流至喷漆水帘柜，废水从喷漆水帘柜内通过进水管依次进入反应池，气浮池，电絮凝池，中间水池，水解酸化池和MBR膜反应池，MBR膜反应池通过出水自流管道循环回到喷漆水帘柜，系统产生的浮渣、污泥均通过排渣、排泥管连接到污泥池，污泥池通过气动隔膜泵连接到板框压滤机。本实用新型的优点：轮换处理多台水帘柜喷漆废水，省去喷漆废水运输、处置废物，减少漆渣量，不产生二次污染;占地空间省，仅一台水帘柜大小，可在室内外安装;出水水质好，药剂成本低;维护方便;自动化程度高，无需专人管理。
权利要求书

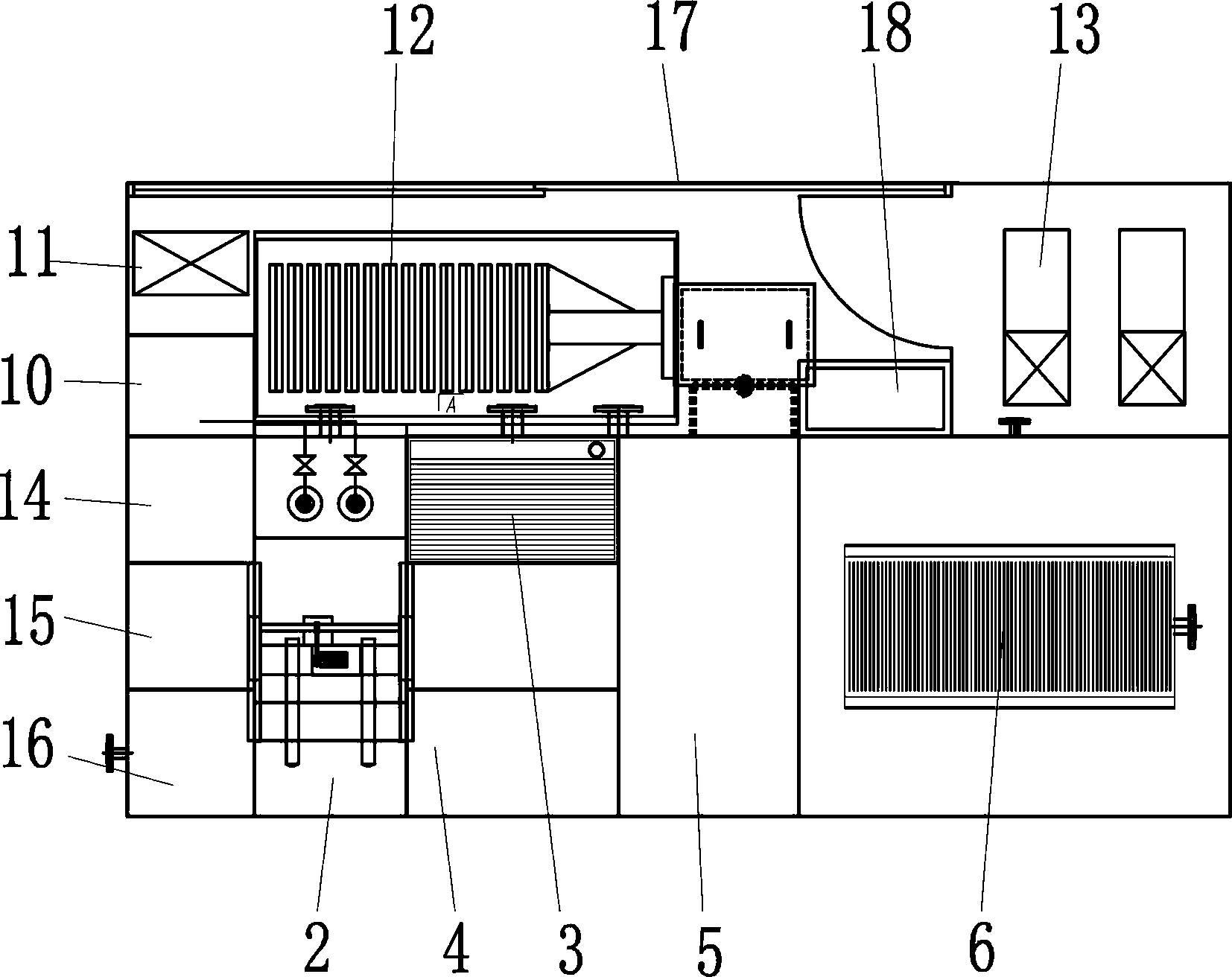

1.一种小型的一体化喷漆废水处理装置，其特征在于：喷漆水帘柜里的废水由提升泵打入一体化喷漆废水处理装置，一体化废喷漆水处理装置出水自流至喷漆水帘柜，一体化废喷漆水处理装置包括反应池(1)，气浮池(2)，电絮凝池(3)，中间水池(4)，水解酸化池(5)和MBR膜反应池(6)，废水从喷漆水帘柜内通过进水管(7)进入所述反应池(1)，所述反应池(1)后面通过管道连接所述气浮池(2)，所述气浮池(2)后面通过管道连接所述电絮凝池(3)，所述电絮凝池(3)后面通过管道连接所述中间水池(4)，所述中间水池(4)后面通过管道连接所述水解酸化池(5)，所述水解酸化池(5)后面通过管道连接所述MBR膜反应池(6)，所述MBR膜反应池(6)通过出水自流管道(8)循环回到喷漆水帘柜，所述反应池(1)，所述气浮池(2)，所述电絮凝池(3)，所述中间水池(4)，所述水解酸化池(5)和所述MBR膜反应池(6)均通过排渣、排泥管(9)连接到污泥池(10)，所述污泥池(10)通过气动隔膜泵(11)连接到板框压滤机(12)。
2.根据权利要求1所述的一种小型的一体化喷漆废水处理装置，其特征在于：所述气浮池(2)和所述MBR膜反应池(6)均连接到鼓风机(13)。
3.根据权利要求1所述的一种小型的一体化喷漆废水处理装置，其特征在于：所述反应池(1)包括助凝池(14)，混凝池(15)和中和池(16)，废水依次经过所述助凝池(14)，所述混凝池(15)和所述中和池(16)。
4.根据权利要求2所述的一种小型的一体化喷漆废水处理装置，其特征在于：所述污泥池(10)设置在所述反应池(1)的底部，并于设备房(17)连通，所述板框压滤机(12)，所述鼓风机(13)以及电控柜(18)设置在所述设备房(17)。
5.根据权利要求4所述的一种小型的一体化喷漆废水处理装置，其特征在于：所述设备房(17)与外界的通道采用底部带导轨的推拉门。
6.根据权利要求5所述的一种小型的一体化喷漆废水处理装置，其特征在于：所述设备房(17)顶板作为废水处理系统的走道板。
7.根据权利要求1所述的一种小型的一体化喷漆废水处理装置，其特征在于：所述水解酸化池(5)内安装组合填料。
说明书
一种小型的一体化喷漆废水处理装置
技术领域
本实用新型涉及一种小型的一体化喷漆废水处理装置，属于环境保护工程技术领域。
背景技术
目前家具等行业喷漆车间均会用到喷漆水帘柜，目前常用的措施是水帘柜内水循环使用不外排，造成普遍的问题是企业水帘柜长期使用的循环水COD严重超标，漆渣打捞不完全沉积在水帘柜漂浮在水帘柜液面，影响水帘柜抽风效果，随意更换又会造成环保污染事故。
实用新型内容
本实用新型要解决的技术问题，在于提供一种小型的一体化喷漆废水处理装置，将循环水处理后再循环使用，达到清洁生产的目的。
本实用新型通过下述方案实现：一种小型的一体化喷漆废水处理装置，喷漆水帘柜里的废水由提升泵打入一体化喷漆废水处理装置，一体化废喷漆水处理装置出水自流至喷漆水帘柜，一体化废喷漆水处理装置包括反应池，气浮池，电絮凝池，中间水池，水解酸化池和MBR膜反应池，废水从喷漆水帘柜内通过进水管进入所述反应池，所述反应池后面通过管道连接所述气浮池，所述气浮池后面通过管道连接所述电絮凝池，所述电絮凝池后面通过管道连接所述中间水池，所述中间水池后面通过管道连接所述水解酸化池，所述水解酸化池后面通过管道连接所述MBR膜反应池，所述MBR膜反应池通过出水自流管道循环回到喷漆水帘柜，所述反应池，所述气浮池，所述电絮凝池，所述中间水池，所述水解酸化池和所述MBR膜反应池均通过排渣、排泥管连接到污泥池，所述污泥池通过气动隔膜泵连接到板框压滤机。
所述气浮池和所述MBR膜反应池均连接到鼓风机。
所述反应池包括助凝池，混凝池和中和池，废水依次经过所述助凝池，所述混凝池和所述中和池。
所述污泥池设置在所述反应池的底部，并于设备房连通，所述板框压滤机，所述鼓风机以及电控柜设置在所述设备房。
所述设备房与外界的通道采用底部带导轨的推拉门。
所述设备房顶板作为废水处理系统的走道板。
所述水解酸化池内安装组合填料。
本实用新型的有益效果为：
1、本实用新型一种小型的一体化喷漆废水处理装置可轮换处理多台水帘柜喷漆废水，省去喷漆废水运输、处置废物，减少漆渣量，不产生二次污染;
2、本实用新型一种小型的一体化喷漆废水处理装置占地空间省，仅一台水帘柜大小，可在室内外安装;
3、本实用新型一种小型的一体化喷漆废水处理装置出水水质好，药剂成本低;
4、本实用新型一种小型的一体化喷漆废水处理装置维护方便;
5、本实用新型一种小型的一体化喷漆废水处理装置自动化程度高，无需专人管理。
