申请日2018.05.23
公开(公告)日2019.05.31
IPC分类号C02F11/13
摘要
污泥低温除湿干燥设备,干料仓(1)连接干泥输出管线(3)，干泥输出管线(3)由低温干燥机(7)底部接出，湿料仓(2)通过湿泥输入管线(4)由顶部连接进入低温干燥机(7)内，冷却塔(10)由冷却循环管线连接制冷管线(11)，制冷管线(11)安装在低温干燥机(7)内，同时低温干燥机(7)外接冷凝水排放槽(5)，低温干燥机(7)内底部接入进风管(701)，低温干燥机(7)内顶部连出风管(705)，进风管(701)在低温干燥机(7)内的顶部出口上安装顶吹风口(703)。采用低温密闭式干化模式，经过80℃以下低温干化过程，出料温度低于<50℃，低温干燥周期短;负荷调节能力强，安装简单，方便移装。
权利要求书

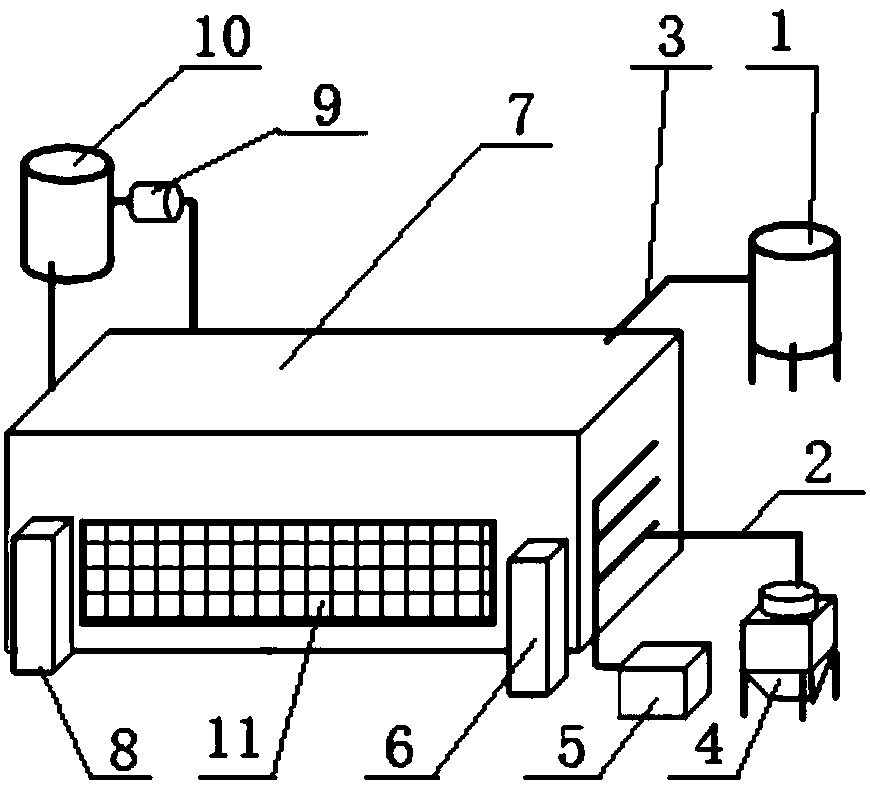

1.污泥低温除湿干燥设备,包括干料仓(1)、湿料仓(2)、干泥输出管线(3)、湿泥输入管线(4)、冷凝水排放槽(5)、低温干燥机(7)、冷却塔(10)、制冷管线(11)、进风管(701)、风机(702)、顶吹风口(703)和出风管(705);其特征在于，低温干燥机(7)外安装干料仓(1)、湿料仓(2)和冷却塔(10)，干料仓(1)连接干泥输出管线(3)，干泥输出管线(3)由低温干燥机(7)底部接出，湿料仓(2)通过湿泥输入管线(4)由顶部连接进入低温干燥机(7)内，冷却塔(10)由冷却循环管线连接制冷管线(11)，制冷管线(11)安装在低温干燥机(7)内，同时低温干燥机(7)外接冷凝水排放槽(5)，低温干燥机(7)内底部接入进风管(701)，进风管(701)上连接风机(702)，低温干燥机(7)内顶部连出风管(705)，进风管(701)在低温干燥机(7)内的顶部出口上安装顶吹风口(703)。
2.如权利要求1所述的污泥低温除湿干燥设备，其特征在于，低温干燥机(7)上安装主控柜(6)。
3.如权利要求1所述的污泥低温除湿干燥设备，其特征在于，低温干燥机(7)上安装配电柜(8)。
4.如权利要求1所述的污泥低温除湿干燥设备，其特征在于，低温干燥机(7)到冷却塔(10)的冷却循环管线上安装冷却泵(9)。
5.如权利要求1所述的污泥低温除湿干燥设备，其特征在于，低温干燥机(7)中上部安装散料帽(704)，散料帽(704)安装在湿泥输入管线(4)进入低温干燥机(7)中的出口下方，散料帽(704)中部向上突出而边缘向外呈锥台形倾斜。
6.如权利要求1所述的污泥低温除湿干燥设备，其特征在于，低温干燥机(7)内底部安装仓内集水槽(706)，仓内集水槽(706)外接冷凝水排放槽(5)。
7.如权利要求1所述的污泥低温除湿干燥设备，其特征在于，顶吹风口(703)上连接分配装置并分布有出风口。
说明书
污泥低温除湿干燥设备
技术领域
本实用新型涉及污泥干燥处理设备的结构，尤其是污泥低温除湿干燥设备。
背景技术
污泥中含有具有潜在利用价值的有机质，氮、磷、钾和各种微量元素，寄生虫卵、病原微生物等致病物质，铜、锌、铬等重金属，以及多氯联苯、二噁英等难降解有毒有害物质，如不妥善处理，易造成二次污染.我们认为处理后的污泥或污泥产品在环境中或利用过程中达到长期稳定，并对人体健康和生态环境不产生有害影响才是最终消纳方法。对于一些污水厂所在地区的工业经济比较发达而且没有空余土地消纳污泥的可以采取对污泥进行适当处理后作为生产水泥的辅助燃料或电厂补充燃料。
尤其是污水厂污泥是市政污泥，市政污泥的细胞水含量多且具有发热量，低位发热量约为2000-3400大卡/吨干污泥。
在制造业快速发展的形势下，工业以及城市生活污泥产量随之骤然增加，在严重的压力下，急需低成本高产能的环保型污泥处理技术。
实用新型内容
本实用新型的目的是提供污泥低温除湿干燥设备，已解决上述技术问题。
本实用新型的目的将通过以下技术措施来实现：包括干料仓、湿料仓、干泥输出管线、湿泥输入管线、冷凝水排放槽、低温干燥机、冷却塔、制冷管线、进风管、风机、顶吹风口和出风管;低温干燥机外安装干料仓、湿料仓和冷却塔，干料仓连接干泥输出管线，干泥输出管线由低温干燥机底部接出，湿料仓通过湿泥输入管线由顶部连接进入低温干燥机内，冷却塔由冷却循环管线连接制冷管线，制冷管线安装在低温干燥机内，同时低温干燥机外接冷凝水排放槽，低温干燥机内底部接入进风管，进风管上连接风机，低温干燥机内顶部连出风管，进风管在低温干燥机内的顶部出口上安装顶吹风口。
尤其是，低温干燥机上安装主控柜。
尤其是，低温干燥机上安装配电柜。
尤其是，低温干燥机到冷却塔的冷却循环管线上安装冷却泵。
尤其是，低温干燥机中上部安装散料帽，散料帽安装在湿泥输入管线进入低温干燥机中的出口下方，散料帽中部向上突出而边缘向外呈锥台形倾斜。
尤其是，低温干燥机内底部安装仓内集水槽，仓内集水槽外接冷凝水排放槽。
尤其是，顶吹风口上连接分配装置并分布有出风口。
尤其是，制冷管线均匀安装在低温干燥机内壁上。
本实用新型的优点和效果：采用低温密闭式干化模式，经过80℃以下低温干化过程，与接触面无机械静电摩擦;不需要经过污泥自然干化过程;干料为颗粒状，无粉尘危险;出料温度低于<50℃，无需冷却，直接储存;干燥效率高;可节约大量风机能耗。低温干燥周期短;负荷调节能力强，安装简单，方便移装。
