申请日2018.05.25
公开(公告)日2019.01.22
IPC分类号F16K31/04; F16K31/53; F16K31/50
摘要
本实用新型公开了一种用于城市排污的污水处理用控制阀，包括底座，所述底座的上表面与壳体的下表面固定连接，所述壳体的上表面与箱体的下表面固定连接，所述箱体的上表面与驱动装置的下表面固定连接，所述驱动装置与从动齿轮相啮合。该用于城市排污的污水处理用控制阀，通过设置电机、主动齿轮、从动齿轮、螺纹柱、螺纹筒、轴承、箱体、支撑板、连接杆和活塞，使得连接杆带动活塞和密封垫向下移动，使得密封垫与第二凹槽内壁的上表面紧密接触，使得密封垫可以堵住第一通孔，使得水不会通过第二通孔，不需要工作人员手动转动螺纹柱带动活塞向下移动，不但减少了工作人员的工作强度，还节省了工作人员的工作时间。
权利要求书

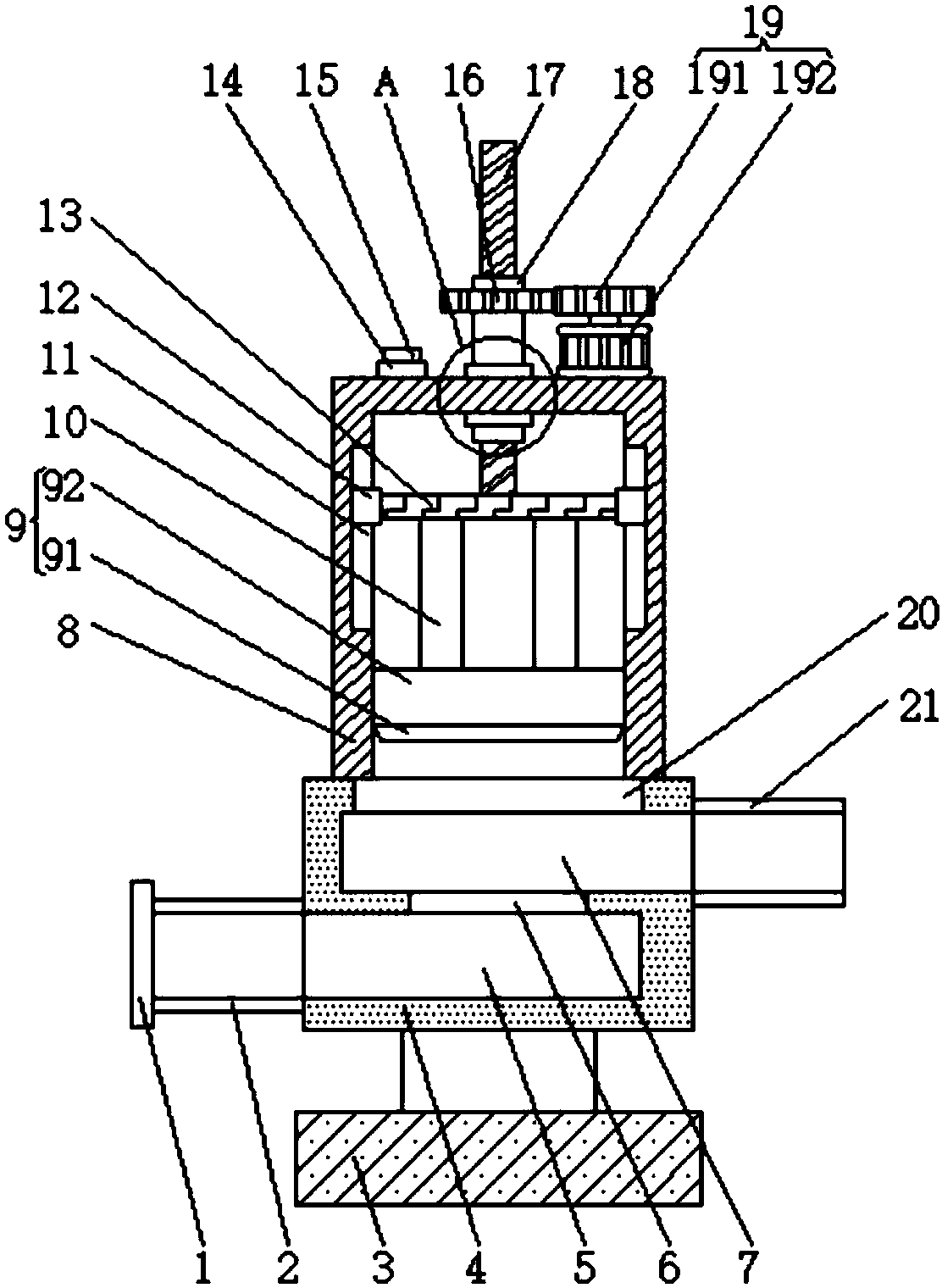

1.一种用于城市排污的污水处理用控制阀，包括底座(3)，其特征在于：所述底座(3)的上表面与壳体(4)的下表面固定连接，所述壳体(4)的上表面与箱体(8)的下表面固定连接，所述箱体(8)的上表面与驱动装置(19)的下表面固定连接，所述驱动装置(19)与从动齿轮(16)相啮合，所述从动齿轮(16)卡接在螺纹筒(18)的外表面，所述螺纹筒(18)的外表面套接有轴承(22)，所述轴承(22)卡接在箱体(8)的上表面;
所述螺纹筒(18)内螺纹连接有螺纹柱(17)，所述螺纹柱(17)的底端与支撑板(13)的上表面固定连接，所述支撑板(13)的左右两侧面均固定连接有滑块(12)，所述滑块(12)滑动连接在滑槽(11)内，所述滑槽(11)开设在箱体(8)内壁的左侧面，所述支撑板(13)的下表面固定连接有两个连接杆(10)，所述连接杆(10)的底端与挤压装置(9)的上表面固定连接;
所述挤压装置(9)设置在箱体(8)内，所述挤压装置(9)位于第二通孔(20)的上方，所述第二通孔(20)开设在壳体(4)的上表面，所述第二通孔(20)与第二凹槽(7)内壁的上表面相连通，所述第二凹槽(7)开设在壳体(4)的右侧面，所述第二凹槽(7)位于出水口(21)的左侧，所述出水口(21)的左侧面与壳体(4)的右侧面固定连接。
2.根据权利要求1所述的一种用于城市排污的污水处理用控制阀，其特征在于：所述第二凹槽(7)内壁的下表面与第一通孔(6)相连通，所述第一通孔(6)与第一凹槽(5)内壁的上表面相连通，所述第一凹槽(5)位于进水口(2)的右侧，所述进水口(2)的右侧面与壳体(4)的左侧面固定连接，所述进水口(2)的左侧面固定连接有过滤网(1)。
3.根据权利要求1所述的一种用于城市排污的污水处理用控制阀，其特征在于：所述挤压装置(9)包括活塞(92)，所述活塞(92)设置在箱体(8)内，所述活塞(92)的上表面与两个连接杆(10)的底端固定连接，所述活塞(92)的下表面与密封垫(91)的上表面固定连接。
4.根据权利要求1所述的一种用于城市排污的污水处理用控制阀，其特征在于：所述驱动装置(19)包括电机(192)，所述电机(192)的型号为5IK40RGN-C，所述电机(192)机身的下表面与箱体(8)的上表面固定连接，所述电机(192)的输出轴固定连接有主动齿轮(191)，所述主动齿轮(191)与从动齿轮(16)相啮合。
5.根据权利要求4所述的一种用于城市排污的污水处理用控制阀，其特征在于：所述箱体(8)的上表面与电源(14)的下表面固定连接，所述电源(14)的上表面与开关(15)的下表面固定连接。
6.根据权利要求5所述的一种用于城市排污的污水处理用控制阀，其特征在于：所述电源(14)的输出端通过导线与开关(15)的输入端电连接，所述开关(15)的输出端通过导线与电机(192)的输入端电连接。
说明书
一种用于城市排污的污水处理用控制阀
技术领域
本实用新型涉及控制阀技术领域，具体为一种用于城市排污的污水处理用控制阀。
背景技术
控制阀由两个主要的组合件构成：阀体组合件和执行机构组合件，分为四大系列：单座系列控制阀、双座系列控制阀、套筒系列控制阀和自力式系列控制阀。
在污水处理过程中需要用到控制阀来控制污水的排放，但是目前大多控制阀都需要工作人员手动转动螺纹柱，使得螺纹柱带动活塞向下移动并且堵住出水口，才能关闭阀门，不但增加了工作人员的工作强度，还浪费了工作人员的工作时间。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种用于城市排污的污水处理用控制阀，解决了控制阀需要工作人员手动转动螺纹柱，使得螺纹柱带动活塞向下移动并且堵住出水口，才能关闭阀门，不但增加了工作人员的工作强度，还浪费了工作人员的工作时间的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种用于城市排污的污水处理用控制阀，包括底座，所述底座的上表面与壳体的下表面固定连接，所述壳体的上表面与箱体的下表面固定连接，所述箱体的上表面与驱动装置的下表面固定连接，所述驱动装置与从动齿轮相啮合，所述从动齿轮卡接在螺纹筒的外表面，所述螺纹筒的外表面套接有轴承，所述轴承卡接在箱体的上表面。
所述螺纹筒内螺纹连接有螺纹柱，所述螺纹柱的底端与支撑板的上表面固定连接，所述支撑板的左右两侧面均固定连接有滑块，所述滑块滑动连接在滑槽内，所述滑槽开设在箱体内壁的左侧面，所述支撑板的下表面固定连接有两个连接杆，所述连接杆的底端与挤压装置的上表面固定连接。
所述挤压装置设置在箱体内，所述挤压装置位于第二通孔的上方，所述第二通孔开设在壳体的上表面，所述第二通孔与第二凹槽内壁的上表面相连通，所述第二凹槽开设在壳体的右侧面，所述第二凹槽位于出水口的左侧，所述出水口的左侧面与壳体的右侧面固定连接。
优选的，所述第二凹槽内壁的下表面与第一通孔相连通，所述第一通孔与第一凹槽内壁的上表面相连通，所述第一凹槽位于进水口的右侧，所述进水口的右侧面与壳体的左侧面固定连接，所述进水口的左侧面固定连接有过滤网。
优选的，所述挤压装置包括活塞，所述活塞设置在箱体内，所述活塞的上表面与两个连接杆的底端固定连接，所述活塞的下表面与密封垫的上表面固定连接。
优选的，所述驱动装置包括电机，所述电机的型号为5IK40RGN-C，所述电机机身的下表面与箱体的上表面固定连接，所述电机的输出轴固定连接有主动齿轮，所述主动齿轮与从动齿轮相啮合。
优选的，所述箱体的上表面与电源的下表面固定连接，所述电源的上表面与开关的下表面固定连接。
优选的，所述电源的输出端通过导线与开关的输入端电连接，所述开关的输出端通过导线与电机的输入端电连接。
(三)有益效果
本实用新型提供了一种用于城市排污的污水处理用控制阀，具备以下有益效果：
1、该用于城市排污的污水处理用控制阀，通过设置电机、主动齿轮、从动齿轮、螺纹柱、螺纹筒、轴承、箱体、支撑板、连接杆和活塞，当需要关闭阀门时，通过控制电机正转，使得电机的输出轴带动主动齿轮旋转，使得主动齿轮带动从动齿轮旋转，使得从动齿轮带动螺纹筒旋转，使得螺纹柱在与螺纹筒的螺纹连接的作用下向下移动，使得螺纹柱带动支撑板向下移动，使得支撑板带动连接杆向下移动，使得连接杆带动活塞和密封垫向下移动，使得密封垫与第二凹槽内壁的上表面紧密接触，使得密封垫可以堵住第一通孔，使得水不会通过第二通孔，不需要工作人员手动转动螺纹柱带动活塞向下移动，不但减少了工作人员的工作强度，还节省了工作人员的工作时间。
2、该用于城市排污的污水处理用控制阀，通过设置密封垫、活塞、第二通孔、第一通孔、连接杆、电机、螺纹柱和支撑板，当需要打开阀门时，通过控制电机反转，使得螺纹柱向上移动带动支撑板向上移动，使得支撑板带动密封垫向上移动，使得密封垫脱离第二凹槽内壁的下表面，使得水可以通过第二通孔流进出水口，使得工作人员打开阀门时更加方便。
3、该用于城市排污的污水处理用控制阀，通过设置滑块、滑槽、螺纹柱、螺纹筒和支撑板，当螺纹柱在与螺纹筒的螺纹连接的作用下上下移动时，使得滑块不会随着螺纹柱的旋转而旋转，保证了螺纹筒和螺纹柱之间的相互配合工作，且本实用新型结构紧凑，设计合理，实用性强。
