申请日2018.05.28
公开(公告)日2018.09.04
IPC分类号C02F3/30
摘要
一种改良型的净化槽以及使用这种改良型净化槽实现A+AO+AO农村污水的处理工艺和装置，涉及农村污水处理领域，改良型净化槽的三相分离器可减少气浮效果，减少沉淀时间，填料沉淀区和填料曝气区中安装的束状弹性填料装置，其抗水流冲击能力强，填料挂膜快，污水处理效果好，产生的污泥量少;每户户主的农村污水管道收集在常规化粪池中初步厌氧分解，然后进入改良型净化槽中进行AO处理，改良型净化槽的出水最后进入大器环保工程(大连)有限公司的XE型净化槽进一步AO处理后达标排出，出水达到总氮总磷一级A的效果，该工艺适用于单户农村污水处理，更适用于多户农村污水处理，处理量大，集成度高，便于统一管理。
权利要求书

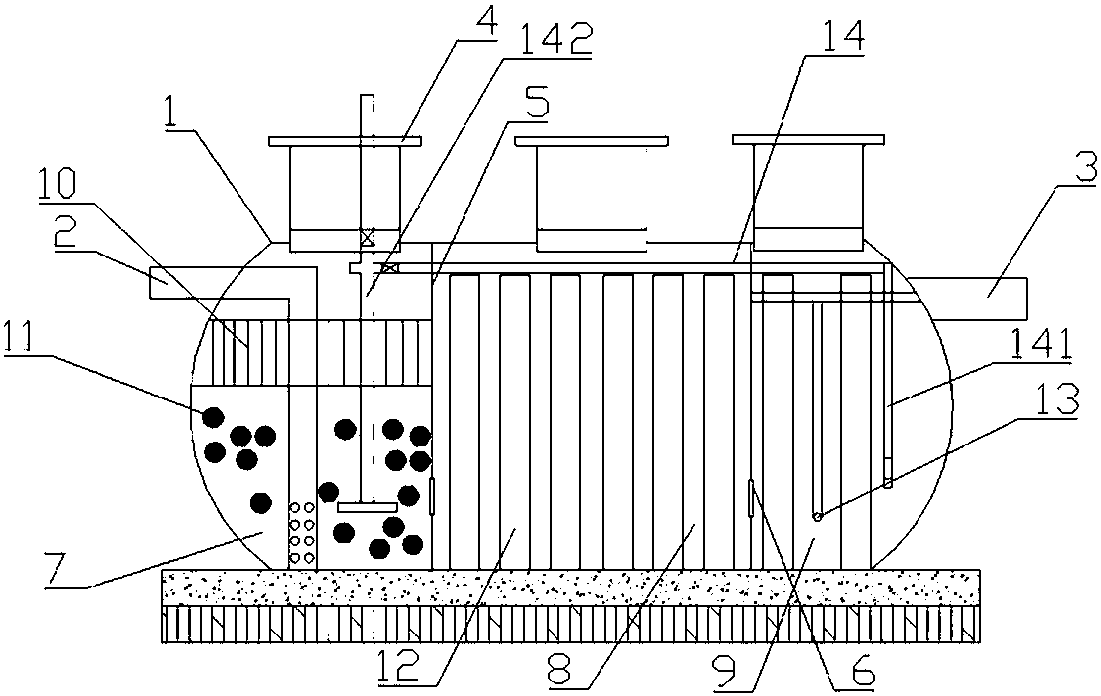

1.一种改良型净化槽，包括壳体、进水管、出水管、壳体顶端的检查孔，壳体内腔被二块垂直隔舱板分成三个隔舱，各隔舱间以过流口连通，其特征在于三个隔舱依次为三相分离厌氧区、填料沉淀区、填料曝气区，进水管伸入三相分离厌氧区的底部，出水管连通填料曝气区的上部;三相分离厌氧区上部设有三相分离器，下部置有球形填料;填料沉淀区、填料曝气区内间隔安装有若干束状弹性填料装置;一个或一个以上的曝气装置布设于填料曝气区的束状弹性填料装置之间或布设于束状弹性填料装置的底部中空位置;一混合液气提回流吸泥装置连通三相分离厌氧区和填料曝气区。
2.根据权利要求1所述的改良型净化槽，其特征在于填料沉淀区、填料曝气区内安装的束状弹性填料装置包括填料架、束状弹性填料，填料架由一中空圆环形框架和支板组成，所述的中空圆环形框架内上下平行布设若干层支板，各层支板上置有串插束状弹性填料的通孔，最上层支板以上的中空圆环形框架上开有孔洞。
3.根据权利要求1或2所述的改良型净化槽，其特征在于混合液气提回流吸泥装置的回流管一端连接气提主管，一端连接吸泥管，气提主管伸入填料曝气区的下端，吸泥管伸入三相分离厌氧区的下端，吸泥管另一端伸出三相分离厌氧区上方的检查孔，风机连接管接通气提主管，回流管、吸泥管上设有流量控制阀。
4.根据权利要求1或2所述的改良型净化槽，其特征在于曝气装置采用微孔曝气器或纳米软管曝气器。
5.一种改良A+AO+AO农村污水处理工艺，其特征在于每户户主的农村污水管道收集在常规化粪池中初步厌氧分解，然后进入权利要求1-4所述述的改良型净化槽中进行AO(厌氧-好氧)处理，改良型净化槽的出水最后进入大器环保工程(大连)有限公司的XE型净化槽进一步AO处理后达标排出。
6.根据权利要求5所述的一种改良A+AO+AO农村污水处理工艺，其特征在于一户或多户户主的农村污水先进入独立的常规化粪池中进行初步分解，各常规化粪池的出水再统一进入共用的改良型净化槽中处理。
7.根据权利要求5或6所述的一种改良A+AO+AO农村污水处理工艺，其特征在于改良型净化槽和XE型净化槽共用一台风机，该风机由太阳能光伏发电系统供电。
8.根据权利要求5或6所述的一种改良A+AO+AO农村污水处理工艺，其特征在于工艺中另设置有在线监测控制系统，实现工艺的半自动化或全自化操控。
9.一种改良A+AO+AO农村污水处理装置，包括化粪池、净化槽，其特征在于常规化粪池、改良型净化槽、大器环保工程(大连)有限公司生产的XE型净化槽依次管道连接，常规化粪池进水管连接农村污水户主，排水管连接XE型净化槽，所述的改良型净化槽和XE型净化槽连接同一风机，风机由一太阳能光伏发电系统供电。
10.根据权利要求9所述的一种改良A+AO+AO农村污水处理装置，其特征在于常规化粪池设置若干个，每个常规化粪池连接一户或多户农村生活污水户主。
说明书
一种改良净化槽及其A+AO+AO农村污水处理工艺和装置
技术领域
本发明属于水处理领域，具体涉及农村污水处理领域，尤其是指一种改良型的净化槽，以及使用这种改良型净化槽实现A+AO+AO农村污水的处理工艺，同时提供这种处理工艺的装置。
背景技术
农村污水是广泛的市场，单一的化粪池、净化槽设备无法有效处理农村污水，SS、COD、氨氮、磷等出水指标仍然达不到保障，无法达到《城镇污水处理厂污染物排放标准》GB18918-2002中的一级A标准，现有技术下的农村污水处理工艺没用应用束状填料、三相分离器，另外这些农村污水处理技术未应用太阳能能源，通常使用电能，能耗较大。
申请人致力于农村污水处理设备和工艺的研究，在设备改良上已提出一种用于农村污水治理可串插束状填料装置(申请号2018102212879)、一种高效的改良化粪池(申请号2018102212737)等专利申请，改良的化粪池的壳体内腔被二块垂直隔舱板依次分成水连通的三相分离区、填料曝气区、斜板沉淀区，三相分离区内设有三相分离器、吸泥管和球形填料，填料曝气区内间隔安装有若干束状弹性填料装置，一个或一个以上的曝气装置布设于束状弹性填料装置之间，斜板沉淀区内设有斜板/斜管和吸泥管，一混合液气提回流装置连通三相分离区和斜板沉淀区，这种集三相分离器、曝气装置、斜板装置于一体的改良化粪池，结果紧凑，可高效处理农村污水，不足是成本偏高;申请人在农村污水处理工艺上提出一种可移动式菌种培养处理农村污水的方法及装置(申请号2018102212718)、一种处理农村废水的Orbal/MBR一体化反应器(申请号201810464315X)、一种A2O加膜法一体化的农村污水处理装置(申请号2018104643164)等专利申请。由于因为农村多变的地理环境，较低的经济条件，根据实际需要，在进一步开发出实用性强、经济可靠、维护运行方便、系统集成管控的农村污水处理方法和装置方面，还有很大的空间。
发明内容
本发明针对现有技术的不足，提供了一种改良型净化槽以及使用这种改良型净化槽实施A+AO+AO农村污水处理工艺，污水处理容量大，处理效率高，经济实用，易于集成化管控。
为了达到上述发明目的，本发明具体是这样来完成的：一种改良型净化槽，包括壳体、进水管、出水管、壳体顶端的检查孔，壳体内腔被二块垂直隔舱板分成三个隔舱，各隔舱间以过流口连通，其特征在于三个隔舱依次为三相分离厌氧区、填料沉淀区、填料曝气区，进水管伸入三相分离厌氧区的底部，出水管连通填料曝气区的上部;三相分离厌氧区上部设有三相分离器，下部置有球形填料;填料沉淀区、填料曝气区内间隔安装有若干束状弹性填料装置;一个或一个以上的曝气装置布设于填料曝气区的束状弹性填料装置之间或布设于束状弹性填料装置的底部中空位置;一混合液气提回流吸泥装置连通三相分离厌氧区和填料曝气区。该装置中的三相分离器可减少气浮效果，减少沉淀时间;填料沉淀区和填料曝气区中均安装束状弹性填料装置，其抗水流冲击能力强，填料挂膜快，污水处理效果好，产生的污泥量少，提升了净化槽的综合处理能效。
作为优选，填料沉淀区、填料曝气区内安装的束状弹性填料装置采用的是申请人2018102212879的专利技术，包括填料架、束状弹性填料，填料架由一中空圆环形框架和支板组成，所述的中空圆环形框架内上下平行布设若干层支板，各层支板上置有串插束状弹性填料的通孔，最上层支板以上的中空圆环形框架上开有孔洞。
作为优选，混合液气提回流吸泥装置的回流管一端连接气提主管，一端连接吸泥管，气提主管伸入填料曝气区的下端，吸泥管伸入三相分离厌氧区的下端，吸泥管另一端伸出三相分离厌氧区上方的检查孔，风机连接管接通气提主管，回流管、吸泥管上设有流量控制阀。
作为优选，曝气装置可采用微孔曝气器或纳米软管曝气器。
一种改良A+AO+AO农村污水处理工艺，其特征在于每户户主的农村污水管道收集在常规化粪池中初步厌氧分解，然后进入上述的改良型净化槽中进行AO(厌氧-好氧)处理，改良型净化槽的出水最后进入大器环保工程(大连)有限公司的XE型净化槽进一步AO处理后达标排出。通过常规化粪池结合改良型净化槽和XE型净化槽的逐步分解处理，污水处理效果好，出水达到总氮总磷一级A的效果，该工艺适用于单户农村污水处理，更适用于多户农村污水处理，处理量大，集成度高，便于统一管理。
当应该于多户农村污水处理时，如果户主的污水量大，或者户主间分布远，一户或多户户主的农村污水可以先进入独立的常规化粪池中进行初步分解，各常规化粪池的出水再统一进入共用的改良型净化槽中处理。
作为优选，本工艺的改良型净化槽和XE型净化槽共用一台风机，该风机由太阳能光伏发电系统供电，更符合节能环保要求。
作为优选，本工艺另设置有在线监测控制系统，实现工艺的半自动化或全自化操控。
实现上述工艺的一种改良A+AO+AO农村污水处理装置，包括化粪池、净化槽，其特征在于常规化粪池、改良型净化槽、大器环保工程(大连)有限公司生产的XE型净化槽依次管道连接，常规化粪池进水管连接农村污水户主，排水管连接XE型净化槽，所述的改良型净化槽和XE型净化槽连接同一风机，风机由一太阳能光伏发电系统供电。
进一步，常规化粪池可以设置若干个，每个常规化粪池连接一户或多户农村生活污水户主。
常规化粪池，可在其缺氧区内添加或不添加适量填料。
有益效果：本发明与传统观技术相比，具有以下优点：
1.改良型净化槽，其采用三相分离技术，污水停留时间短，单位容积处理水量大、容器空间利用率高;又采用弹性束状填料，比表面积更大，挂膜效果更好，具有很好的经济效益。
2.工艺中将常规化粪池与改良型净化槽、XE型净化槽结合使用，适用性更强，处理效果好。
3.整套工艺共用一台风机，并可通过太阳能光伏发电系统供电，节能环保。
4.整套工艺运用自动化远程控制技术，远程控制/监测整个污水处理过程，实现自动化、智能化操作。
