申请日2018.05.31
公开(公告)日2019.04.23
IPC分类号E03C1/122; E03B1/04; E03B11/00; E03B7/07; E03D1/00; C02F9/04
摘要
本实用新型公开了一种家庭废水处理及循环利用系统，包括通过管道连接的面盆池、洗衣机、收集处理池、蓄水池、坐便器、拖把池、油水分离装置和厨房水池;所述的收集处理池包括粗滤层、混凝层、细滤层;油水分离装置沿水流去向依次设有除渣筐、隔油板、集油孔、挡油板;面盆池、洗衣机和厨房水池各自设有排水管，各排水管均设有轻度污水出水口和重度污水出水口，排水管通过三通阀分别与轻度污水出水口和重度污水出水口连通，油水分离装置、收集处理池和蓄水池之间的输水管道上设有微型泵;除手动控制外，还设有信号自动控制系统在收集处理池底部设置重力传感器、在油水分离装置侧壁上部设置水位感应器控制微型泵的启停。
权利要求书
1.一种家庭废水处理及循环利用系统，包括通过管道连接的面盆池(1)、洗衣机(4)、收集处理池(9)、蓄水池(11)、坐便器(13)、拖把池(14)、油水分离装置(20)和厨房水池(23);其特征在于：所述收集处理池(9)从上至下被过滤粗网(5)和过滤密网(7)依次分割为第一处理区间、第二处理区间、第三处理区间，第二处理区间侧壁设有絮凝剂进料口(6);所述面盆池(1)、洗衣机(4)和厨房水池(23)各自设有排水管，各排水管均设有轻度污水出水管和重度污水出水管，各排水管均通过三通阀(2,3,24)与轻度污水出水管、重度污水出水管连通，各重度污水出水管均连接下水道;厨房水池(23)的轻度污水出水管连接油水分离装置(20)，油水分离装置(20)的出水管与面盆池(1)、洗衣机(4)二者的轻度污水出水管均连接到收集处理池(9)的第一处理区间，收集处理池(9)的出水管连接蓄水池(11);蓄水池(11)上部设有连接拖把池(14)的溢流管，下部设有并联连接坐便器(13)、拖把池(14)和下水道的三个排水管，三个排水管上分别设有阀门;拖把池(14)上部设有连接坐便器(13)的溢流管，下部设有连接下水道的排水管，排水管上设有开关阀门;所述蓄水池(11)内设有臭氧发生器(12);收集处理池(9)的排水口设有第一微型泵(10)，油水分离装置(20)的排水口设有第二微型泵(15)。
2.根据权利要求1所述的家庭废水处理及循环利用系统，其特征在于：所述的油水分离装置(20)沿水流去向依次设有除渣筐(22)、隔油板(19)、斜管层(21)、集油孔(18)、挡油板(17)、水位感应器(16)，所述除渣筐(22)呈水平设置，所述隔油板(19)上设有若干个小孔，所述斜管层(21)上方斜向水流去向且与油水分离装置(20)顶部设有间隙，集油孔(18)位于斜管层(21)和挡油板(17)之间的侧壁上部，所述挡油板(17)垂直于水流去向且与油水分离装置(20)底部设有间隙。
3.根据权利要求2所述的家庭废水处理及循环利用系统，其特征在于：所述斜管层(21)由若干根不锈钢斜管角度一致倾斜排列而成，整体呈波纹斜板状;所述除渣筐(22)与油水分离装置(20)可拆卸连接。
4.根据权利要求1所述的家庭废水处理及循环利用系统，其特征在于：所述过滤粗网(5)为可拆卸的不锈钢滤网，所述过滤密网(7)为可拆卸的丝质滤网，絮凝剂进料口(6)设有脱色絮凝剂。
5.根据权利要求1所述的家庭废水处理及循环利用系统，其特征在于：所述臭氧发生器(12)位于蓄水池(11)底部，蓄水池(11)顶部设有可打开的活动盖。
6.根据权利要求1所述的家庭废水处理及循环利用系统，其特征在于：蓄水池(11)位置高于收集处理池(9)与油水分离装置(20)。
7.根据权利要求1或6所述的家庭废水处理及循环利用系统，其特征在于：收集处理池(9)的第三处理区间底部设有重力传感器(8)，重力传感器(8)通过电路与第一微型泵(10)连接。
8.根据权利要求1或6所述的家庭废水处理及循环利用系统，其特征在于：油水分离装置(20)内侧壁上部设有水位感应器(16)，水位感应器(16)通过电路与第二微型泵(15)连接。
9.根据权利要求8所述的家庭废水处理及循环利用系统，其特征在于：水位感应器(16)上设有竖直的导电探头，安装水位感应器(16)的侧壁采用导电材料，侧壁与导电探头平行，构成电容器。
说明书
一种家庭废水处理及循环利用系统
技术领域
本实用新型属于污水处理领域，涉及一种家庭废水处理及循环利用系统。
背景技术
我国是一个缺水严重的国家。虽然我国的淡水资源总量为28000亿立方米，占全球水资源的6%，名列世界第四位。但是，我国的人均水资源量只有2300立方米，仅为世界平均水平的1/4，是全球人均水资源最贫乏的国家之一。而在家庭生活中，大量可轻微处理后再次利用的洗浴废水、餐厨废水由于没有合理的处理循环利用的设备白白地流入下水管道中也使得水资源严重短缺，水资源供需矛盾突出的问题加重了很多。
目前我国虽然已建成100多座污水处理厂，但是还远远不能满足城市工农业生产和人民生活的需要，也就是说污水处理的量还不够，究其原因主要是污水处理成本日益增加，维护和增购系统设备资金负荷过重。所以如何在未排入下水管道前预处理家庭污水减轻污水厂的负担也成为了一个亟待解决的问题。
实用新型内容
本实用新型的目的在于提供一种家庭废水处理及循环利用系统，对家庭生活中的大部分废水实现了微处理后二次利用的目的，以解决背景技术中提出的问题。
为实现上述目的，本实用新型提出如下技术方案：

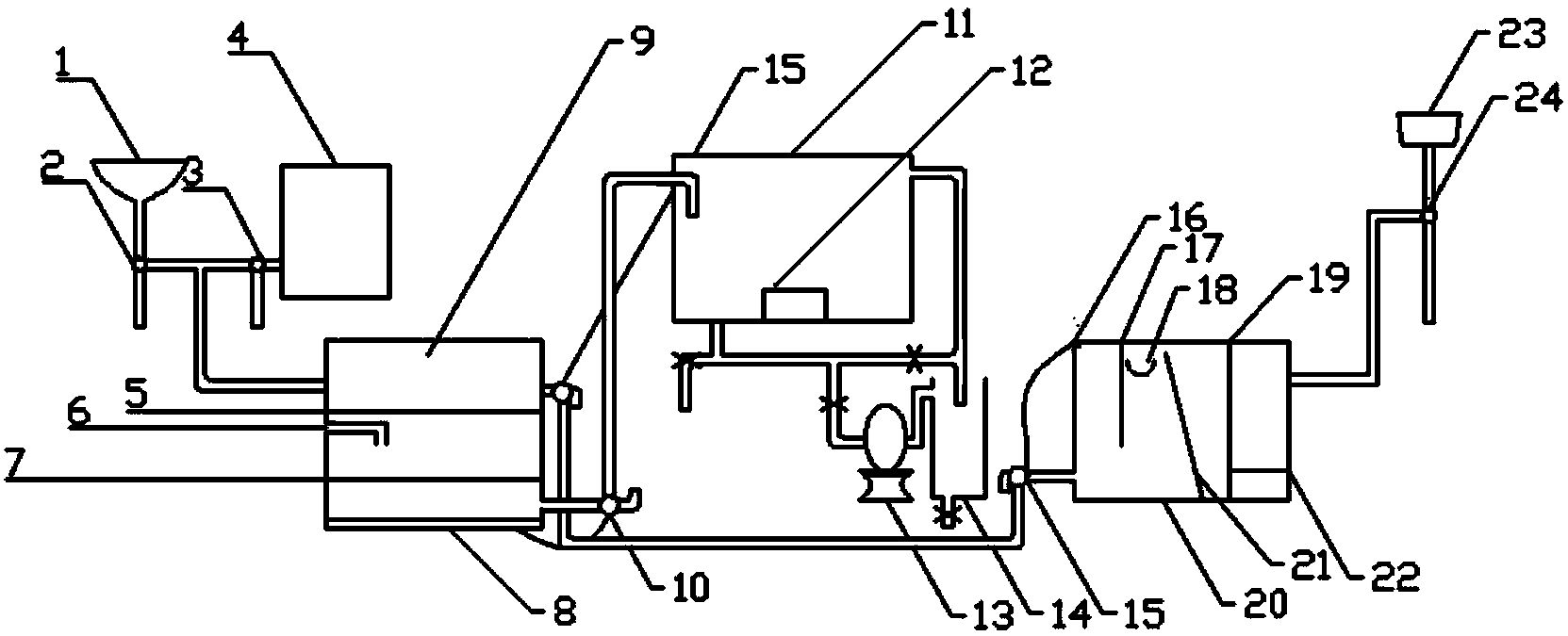

一种家庭废水处理及循环利用系统，包括通过管道连接的面盆池1、洗衣机4、收集处理池9、蓄水池11、坐便器13、拖把池14、油水分离装置20和厨房水池23;所述收集处理池9从上至下被过滤粗网5和过滤密网7依次分割为第一处理区间、第二处理区间、第三处理区间，第二处理区间侧壁设有絮凝剂进料口6;所述面盆池1、洗衣机4和厨房水池23各自设有排水管，各排水管均设有轻度污水出水管和重度污水出水管，各排水管均通过三通阀2,3,24与轻度污水出水管、重度污水出水管连通，各重度污水出水管均连接下水道;厨房水池23的轻度污水出水管连接油水分离装置20，油水分离装置20的出水管与面盆池1、洗衣机4二者的轻度污水出水管均连接到收集处理池9的第一处理区间，收集处理池9的出水管连接蓄水池11;蓄水池11上部设有连接拖把池14的溢流管，下部设有并联连接坐便器13、拖把池14和下水道的三个排水管，三个排水管上分别设有阀门;拖把池14上部设有连接坐便器13的溢流管，下部设有连接下水道的排水管，排水管上设有阀门;所述蓄水池11内设有臭氧发生器12;收集处理池9的排水口设有第一微型泵10，油水分离装置20的排水口设有第二微型泵15。
所述的油水分离装置20沿水流去向依次设有除渣筐22、隔油板19、斜管层21、集油孔18、挡油板17、水位感应器16，所述除渣筐22呈水平设置，所述隔油板19上设有若干个小孔，所述斜管层21上方斜向水流去向且与油水分离装置20顶部设有间隙，集油孔18位于斜管层21和挡油板17之间的侧壁上部，所述挡油板17垂直于水流去向且与油水分离装置20底部设有间隙。
所述斜管层21由若干根不锈钢斜管角度一致倾斜排列而成，整体呈波纹斜板状;所述除渣筐22与油水分离装置20可拆卸连接。
所述过滤粗网5为可拆卸的不锈钢滤网，所述过滤密网7为可拆卸的丝质滤网，絮凝剂进料口6设有脱色絮凝剂。
所述臭氧发生器12位于蓄水池11底部，蓄水池11顶部设有可打开的活动盖。
蓄水池11位置高于收集处理池9与油水分离装置20。
除手动控制外，还可以在收集处理池底部设置重力传感器、在油水分离装置侧壁上部设置水位感应器控制微型泵的启停：
收集处理池9的第三处理区间底部设有重力传感器8，重力传感器8通过电路与第一微型泵10连接。
油水分离装置20内侧壁上部设有水位感应器16，水位感应器16通过电路与第二微型泵15连接。
水位感应器16上设有竖直的导电探头，安装水位感应器16的侧壁采用导电材料，侧壁与导电探头平行，构成电容器。
与现有技术相比，本实用新型的有益效果是：本实用新型结构设计精巧，安装简单，清洁便利。且与现有的相关技术比较，由于有针对洗浴与餐厨的不同废水的自动处理系统，所以经过处理的废水大都脱除了色度与异味，其不仅可以用于冲厕还可储存起来以作他用，大大提高废水的利用效率的同时也减轻了污水厂的污水处理压力。
