申请日2018.04.17
公开(公告)日2019.02.12
IPC分类号B07B1/28; B07B1/42; B07B1/46; B07B1/54
摘要
本实用新型涉及一种滤料过筛机，尤其涉及一种污水处理用石英滤料过筛机。要解决的技术问题为：提供一种不需要手动过筛，过筛效率高的污水处理用石英砂滤料过筛机。本实用新型的技术方案为：一种污水处理用石英砂滤料过筛机，包括有安装架等;安装架上侧中部设有驱动机构，安装架前侧设有移动机构，移动机构与驱动机构配合工作，移动机构前侧与过筛滤网框后侧中部连接。本实用新型达到了不用手动对石英砂进行过筛的良好效果，本实用新型通过过筛滤网框配合移动机构和电动推杆的运作，方便地将石英砂进行过筛，从而解除了手工过筛的不便且提高了过筛效率。
权利要求书
1.一种污水处理用石英砂滤料过筛机，其特征在于，包括有安装架、过筛滤网框、驱动机构和移动机构，安装架上侧中部设有驱动机构，安装架前侧设有移动机构，移动机构与驱动机构配合工作，移动机构前侧与过筛滤网框后侧中部连接。
2.根据权利要求1所述的一种污水处理用石英砂滤料过筛机，其特征在于，安装架包括有底板、支撑杆、顶板和固定支板，底板上侧左右两方均设有支撑杆，支撑杆上端设有顶板，顶板上侧中部设有固定支板。
3.根据权利要求2所述的一种污水处理用石英砂滤料过筛机，其特征在于，驱动机构包括有电动推杆、第一摆动杆、L形杆和扇形齿轮，固定支板右侧上方设有L形杆，L形杆右侧下方连接有电动推杆，电动推杆的输出轴左端连接有第一摆动杆，第一摆动杆中部铰接于固定支板前侧，第一摆动杆下端设有扇形齿轮。
4.根据权利要求3所述的一种污水处理用石英砂滤料过筛机，其特征在于，移动机构包括有固定套、移动杆、齿条和连接杆，底板左右两侧对称设有固定套，顶板左右两侧对称设有固定套，下侧固定套内设有移动杆，上侧固定套内设有另一根移动杆，上方移动杆中部设有齿条，齿条和扇形齿轮啮合，下方移动杆中部和上方移动杆中部之间焊接有连接杆，连接杆前侧中部与过筛滤网框后方中部连接。
5.根据权利要求4所述的一种污水处理用石英砂滤料过筛机，其特征在于，还包括有螺纹孔、收集框和螺栓，连接杆下侧开有螺纹孔，连接杆下侧设有收集框，收集框的下壁中部开有通孔，收集框下壁上的通孔对准螺纹孔，两孔内旋有螺栓。
6.根据权利要求5所述的一种污水处理用石英砂滤料过筛机，其特征在于，还包括有第二摆动杆、第二弹簧和橡胶球，过筛滤网框下方左右两侧均铰接有第二摆动杆，左侧第二摆动杆左侧与过筛滤网框左侧底部之间连接有第二弹簧，右侧第二摆动杆右侧与过筛滤网框右侧底部之间连接有另一根第二弹簧，两第二摆动杆另一端均设有橡胶球。
说明书
一种污水处理用石英砂滤料过筛机
技术领域
本实用新型涉及一种滤料过筛机，尤其涉及一种污水处理用石英滤料过筛机。
背景技术
石英砂滤料一般指的是普通石英砂，是采用天然英矿石，经破碎，水洗，酸洗，烘干，二次筛选而成的一种水处理滤料;该滤料具有:无杂质，无校角，密度大，机械强度高，载污能力线使用周期长的特点，是化学水处理的理想材料。
石英砂滤料起到对污水的过滤作用，就像水经过砂石渗透到地下一样，将水中的那些悬浮物阻拦下来，主要针对那些细微的悬浮物。
人们在对石英砂滤过筛时主要是通过双手拿着筛子左右摇晃对石英砂滤料进行过滤，这种方法虽然可行，但是会让人们的手在不停左右摇晃的过程中变得酸痛，而且过筛效率不高，因此亟需研发一种不需要靠手左右摇晃，过筛效率高的污水处理用石英滤料过筛机，来克服现有技术中靠人们手动过筛，过筛效率低的缺点。
实用新型内容
为了克服现有技术中靠人们手动过筛，过筛效率低的缺点，要解决的技术问题为：提供一种不需要手动过筛，过筛效率高的污水处理用石英砂滤料过筛机。

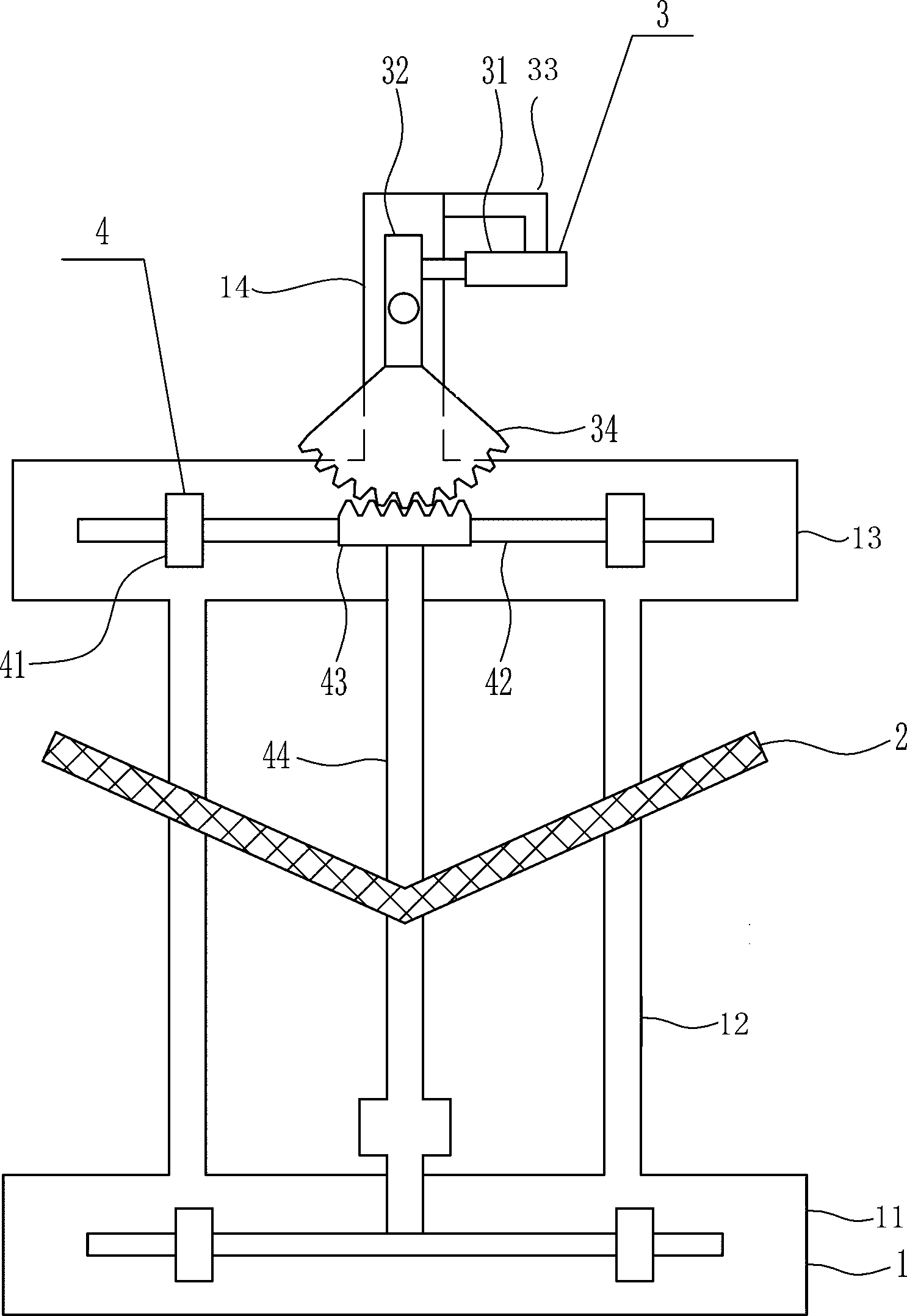

本实用新型的技术方案为：一种污水处理用石英砂滤料过筛机，包括有安装架、过筛滤网框、驱动机构和移动机构，安装架上侧中部设有驱动机构，安装架前侧设有移动机构，移动机构与驱动机构配合工作，移动机构前侧与过筛滤网框后侧中部连接。
更为优选的是，安装架包括有底板、支撑杆、顶板和固定支板，底板上侧左右两方均设有支撑杆，支撑杆上端设有顶板，顶板上侧中部设有固定支板。
更为优选的是，驱动机构包括有电动推杆、第一摆动杆、L形杆和扇形齿轮，固定支板右侧上方设有L形杆，L形杆右侧下方连接有电动推杆，电动推杆的输出轴左端连接有第一摆动杆，第一摆动杆中部铰接于固定支板前侧，第一摆动杆下端设有扇形齿轮。
更为优选的是，移动机构包括有固定套、移动杆、齿条和连接杆，底板左右两侧对称设有固定套，顶板左右两侧对称设有固定套，下侧固定套内设有移动杆，上侧固定套内设有另一根移动杆，上方移动杆中部设有齿条，齿条和扇形齿轮啮合，下方移动杆中部和上方移动杆中部之间焊接有连接杆，连接杆前侧中部与过筛滤网框后方中部连接。
更为优选的是，还包括有螺纹孔、收集框和螺栓，连接杆下侧开有螺纹孔，连接杆下侧设有收集框，收集框的下壁中部开有通孔，收集框下壁上的通孔对准螺纹孔，两孔内旋有螺栓。
更为优选的是，还包括有第二摆动杆、第二弹簧和橡胶球，过筛滤网框下方左右两侧均铰接有第二摆动杆，左侧第二摆动杆左侧与过筛滤网框左侧底部之间连接有第二弹簧，右侧第二摆动杆右侧与过筛滤网框右侧底部之间连接有另一根第二弹簧，两第二摆动杆另一端均设有橡胶球。
当人们需要对污水处理用石英砂滤料进行过筛时，人们将污水处理用石英砂倒入至过筛滤网框上，然后人们启动驱动机构，驱动机构带动移动机构左右移动，移动机构带动过筛滤网框左右移动，从而实现过筛滤网框对其上的石英砂进行过滤。
因为驱动机构包括有电动推杆、第一摆动杆、L形杆和扇形齿轮，固定支板右侧上方设有L形杆，L形杆右侧下方连接有电动推杆，电动推杆的输出轴左端连接有第一摆动杆，第一摆动杆中部铰接于固定支板前侧，第一摆动杆下端设有扇形齿轮，所以当人们启动驱动机构，电动推杆向左右伸缩，电动推杆带动第一摆动杆左右摆动，第一摆动杆带动扇形齿轮向右或向左摆动，从而带动移动机构向右或向左移动，移动机构带动过筛滤网框向右或向左移动从而达到石英砂滤料过筛的效果。
因为移动机构包括有固定套、移动杆、齿条和连接杆，底板左右两侧对称设有固定套，顶板左右两侧对称设有固定套，下侧固定套内设有移动杆，上侧固定套内设有另一根移动杆，上方移动杆中部设有齿条，齿条和扇形齿轮啮合，下方移动杆中部和上方移动杆中部之间焊接有连接杆，连接杆前侧中部与过筛滤网框后方中部连接，当扇形齿轮左右摆动，扇形齿轮带动齿条左右移动，齿条带动移动杆左右移动，移动杆带动连接杆左右移动，从而连接杆带动过筛滤网框左右移动，从而实现石英砂滤料过筛的效果
因为还包括有螺纹孔、收集框和螺栓，连接杆下侧开有螺纹孔，连接杆下侧设有收集框，收集框的下壁中部开有通孔，收集框下壁上的通孔对准螺纹孔，两孔内旋有螺栓，当驱动机构开始工作，从过筛滤网框过筛后下落的石英砂落入收集框，当过筛完毕，人们旋出螺栓，将收集框从安装架上卸下，将筛好的石英砂从收集框内倒出至目标点，这样就避免了石英砂落到地上难以收集的麻烦。
因为还包括有第二摆动杆、第二弹簧和橡胶球，过筛滤网框下方左右两侧均铰接有第二摆动杆，左侧第二摆动杆左侧与过筛滤网框左侧底部之间连接有第二弹簧，右侧第二摆动杆右侧与过筛滤网框右侧底部之间连接有另一根第二弹簧，两第二摆动杆另一端均设有橡胶球，当人们对石英砂过筛完毕，人们用左右手向下拉住左右两侧的第二摆动杆，然后松手，第二摆动杆在第二弹簧的作用下带动橡胶球向上弹回，胶球打在过筛滤网框上，从而减少了因为过筛滤网框上的较大颗的石英砂滤料阻档颗粒大小合适石英砂下漏的情况。
本实用新型达到了不用手动对石英砂进行过筛的良好效果，本实用新型通过过筛滤网框配合移动机构和电动推杆的运作，方便地将石英砂进行过筛，从而解除了手工过筛的不便且提高了过筛效率。
