申请日2018.04.19
公开(公告)日2019.02.01
IPC分类号C02F9/14; C02F101/30
摘要
本实用新型公开了一种地埋式一体化小型生活污水处理装置，包括箱体固液分离池、厌氧微生物池、臭氧杀菌池、MBR池、湿地池和出水池，所述箱体的内顶壁与固液分离池外顶壁固定连接，所述箱体的内顶壁与厌氧微生物池的外顶壁固定连接，所述箱体的内顶壁与臭氧杀菌池的外顶壁固定连接，所述箱体的内顶壁与MBR池的外顶壁固定连接。该地埋式一体化小型生活污水处理装置，通过固液分离池内的过滤网与活性炭过滤层，增强了处理污泥、除臭和杀菌的作用，能够有效降低后续单元的处理规模，通过厌氧微生物池内的厌氧微生物，达到了截留大量的悬浮杂质，并消化降解这些杂物的有机物，实现了减量、减轻后续处理单元复合的目的。
权利要求书

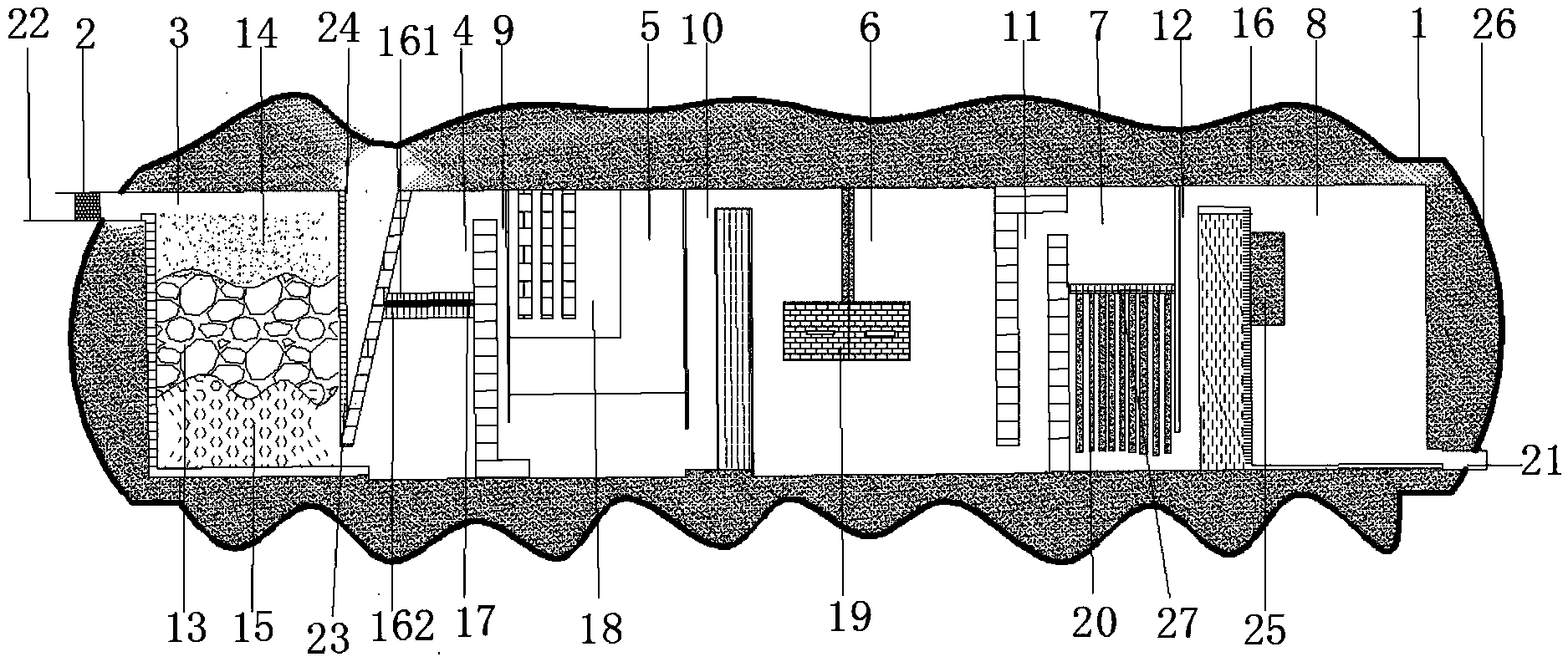

1.一种地埋式一体化小型生活污水处理装置，包括箱体(1)，其特征在于：所述箱体(1)的内部分别设有湿地池(3)、固液分离池(4)、厌氧微生物池(5)、臭氧杀菌池(6)、MBR池(7)和出水池(8);
所述箱体(1)的内壁与湿地池(3)的外壁固定连接，所述箱体(1)的内壁与固液分离池(4)的外壁固定连接，所述箱体(1)的内壁与厌氧微生物池(5)的外壁固定连接，所述箱体(1)的内壁与臭氧杀菌池(6)的外壁固定连接,所述箱体(1)的内壁与MBR池(7)的外壁固定连接，所述箱体(1)的内壁与出水池(8)的外壁固定连接;
所述箱体(1)的内壁与湿地池(3)、固液分离池(4)、厌氧微生物池(5)、臭氧杀菌池(6)、MBR池(7)和出水池(8)的外壁两两相通，固定连接;
所述箱体(1)的一侧设有进水口(22)，所述进水口(22)的内部设有隔栅(2)，所述固液分离池(4)与湿地池(3)之间设有过滤网(23)，所述隔栅(2)的一端与湿地池(3)相连，所述湿地池(3)与固液分离池(4)的中间设有过滤网(23)，所述固液分离池(4)的一侧设有排污口(24)，所述排污口(24)与箱体(1)固定连接，所述固液分离池(4)的一侧与厌氧微生物池(5)的一侧固定安装有第一通道(9)，所述厌氧微生物池(5)的一侧与臭氧杀菌池(6)的一侧固定安装有第二通道(10)，所述臭氧杀菌池(6)的一侧与MBR池(7)的一侧固定安装有第三通道(11)，所述MBR池(7)的一侧与出水池(8)的一侧固定连接有第四通道(12)，所述出水池(8)的另一侧设有有出水口(21);
所述湿地池(3)的内部包括有砾石层(15)、鹅卵石层(13)和石英砂层(14)，所述湿地池(3)底部固定连接有砾石层(15)，所述砾石层(15)的顶部固定连接有鹅卵石层(13)，所述鹅卵石层(13)的顶部固定连接有石英砂层(14)，所述湿地池(3)的内部包括有砾石层(15)、鹅卵石层(13)和石英砂层(14)两两相通，固定连接。
2.根据权利要求1所述的一种地埋式一体化小型生活污水处理装置，其特征在于：所述固液分离池(4)的内部设有过滤网(16)，所述过滤网(16)的边缘处与固液分离池(4)的内壁固定连接，所述过滤网(16)包括第一滤网(161)和第二滤网(162)，所述第一滤网(161)和第二滤网(162)之间设有夹层，该夹层的内部设有活性炭过滤层(17)，所述第一滤网(161)为不锈钢过滤网，所述第二滤网(162)为橡胶过滤网。
3.根据权利要求1所述的一种地埋式一体化小型生活污水处理装置，其特征在于：所述厌氧微生物池(5)内厌氧微生物的体积为2-3m3。
4.根据权利要求1所述的一种地埋式一体化小型生活污水处理装置，其特征在于：所述臭氧杀菌池(6)的内部设有臭氧发生器(19)。
5.根据权利要求1所述的一种地埋式一体化小型生活污水处理装置，其特征在于：所述MBR池(7)的内部设有格网(27)，所述格网(27)的底部固定连接有挂帘式生物膜填料层(20)。
6.根据权利要求1所述的一种地埋式一体化小型生活污水处理装置，其特征在于：所述出水池(8)的内壁设有挂网袋(25)。
7.根据权利要求1所述的一种地埋式一体化小型生活污水处理装置，其特征在于：所述箱体(1)的外壁设有纳基隔热软毡(26)。
说明书
一种地埋式一体化小型生活污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种地埋式一体化小型生活污水处理装置。
背景技术
污水处理是为污水通过装置达到排放要求或者是二次利用的过程，现有农村生活污水处理技术，如土地处理系统，生物接触氧化槽、生态塘污水处理系统，厌氧沼气池污水处理等技术存在氮磷去除效率低、冬季运行效果差，安全措施不到位，造价高，严重影响了农村环境整治效果。
实用新型内容
本实用新型的目的在于提供一种地埋式一体化小型生活污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种地埋式一体化小型生活污水处理装置，包括箱体，所述箱体的内部分别设有湿地池、固液分离池、厌氧微生物池、臭氧杀菌池、MBR池和出水池;
所述箱体的内壁与湿地池的外壁固定连接，所述箱体的内壁与固液分离池的外壁固定连接，所述箱体的内壁与厌氧微生物池的外壁固定连接，所述箱体的内壁与臭氧杀菌池的外壁固定连接,所述箱体的内壁与MBR池的外壁固定连接，所述箱体的内壁与出水池的外壁固定连接;
所述箱体的内壁与湿地池、固液分离池、厌氧微生物池、臭氧杀菌池、MBR池和出水池的外壁两两相通，固定连接;
所述箱体的一侧设有进水口，所述进水口的内部设有隔栅，所述固液分离池与湿地池之间设有过滤网，所述隔栅的一端与湿地池相连，所述湿地池与固液分离池的中间设有过滤网，所述固液分离池的一侧设有排污口，所述排污口与箱体固定连接，所述固液分离池的一侧与厌氧微生物池的一侧固定安装有第一通道，所述厌氧微生物池的一侧与臭氧杀菌池的一侧固定安装有第二通道，所述臭氧杀菌池的一侧与MBR池的一侧固定安装有第三通道，所述MBR池的一侧与出水池的一侧固定连接有第四通道，所述出水池的另一侧设有有出水口;
所述湿地池的内部包括有砾石层、鹅卵石层和石英砂层，所述湿地池底部固定连接有砾石层，所述砾石层的顶部固定连接有鹅卵石层，所述鹅卵石层的顶部固定连接有石英砂层，所述湿地池的内部包括有砾石层、鹅卵石层和石英砂层两两相通，固定连接。
优选的，所述固液分离池的内部设有过滤网，所述过滤网的边缘处与固液分离池的内壁固定连接，所述过滤网包括第一滤网和第二滤网，所述第一滤网和第二滤网之间设有夹层，该夹层的内部设有活性炭过滤层，所述第一滤网为不锈钢过滤网，所述第二滤网为橡胶过滤网。
优选的，所述厌氧微生物池内厌氧微生物的体积为2-3m3。
优选的，所述臭氧杀菌池的内部设有臭氧发生器。
优选的，所述MBR池的内部设有格网，所述格网的底部固定连接有挂帘式生物膜填料层。
优选的，所述出水池8的内壁设有挂网袋。
优选的，所述箱体1的外壁设有纳基隔热软毡。
与现有技术相比，本实用新型的有益效果是：
(1)该地埋式一体化小型生活污水处理装置，通过固液分离池内的过滤网与活性炭过滤层，增强了处理污泥、除臭和杀菌的作用，能够有效降低后续单元的处理规模，通过厌氧微生物池内的厌氧微生物，达到了截留大量的悬浮杂质，并消化降解这些杂物的有机物，实现了减量、减轻后续处理单元复合的目的。
(2)该地埋式一体化小型生活污水处理装置，通过臭氧杀菌池内的臭氧发生器，加强表面覆氧效果，水的消毒、去除水中酚、氰污染物质，水的脱色、除去水中铁、锰金属离子，除异味和臭味，达到了污水在池内循环达到有机物迅速降解的效果，通过MBR池中的挂帘式生物膜填料层吸附并分解有机污染物，达到了净化废水的作用。
(3)该地埋式一体化小型生活污水处理装置，通过湿地池包括砾石层、石英砂层和卵石层，这些不同材质、不同粒径的填料从上到下分层铺放厚度为400-600cm，要求上层顶面位于当地冻层以下，达到了在冬季该人工湿地池依然还能发挥作用，通过箱体独特的环向密集波纹结构设计，提高了抗压，抗冲击性能，从而达到了不需任何加固措施即可满足不同情况下使用。
(4)该地埋式一体化小型生活污水处理装置，通过合理设计利用自然差，达到了流水过程无需任何动力，提高了工作效率，通过箱体表面覆盖的纳基隔热软毡，可以直接面对火焰隔热保温,有效的抑制了红外线的辐射热和热量的传导，可抑制高温物体的热辐射和热量的散失，达到了对低温物体可有效保冷并能抑制环境辐射热的效果，解决了现有的农村污水处理装置冬天运行不畅的问题。
