申请日2018.04.19
公开(公告)日2019.01.22
IPC分类号C02F9/04
摘要
本实用新型公开了一种除废水中COD并脱色的预催化优化装置，包括催化优化反应池和反应池，所述第三pH在线监测的右侧连接有第四管道混合器，且第四管道混合器通过第五流量泵与PAM储罐相连接，所述第四管道混合器的右侧连接有快速絮凝沉淀池。该除废水中COD并脱色的预催化优化装置催化优化反应池和沉淀池组成的预处理系统，且预处理系统和反应池、快速絮凝沉淀池依次连接，并且催化优化反应池和沉淀池能根据线路调整互相通用，以使催化优化效果最大化，预处理系统配备独立催化剂储罐，可根据水质及水样处理情况控制用量，最大化优化催化效果和节省水处理成本，使得药剂得到充分利用，大大提高催化剂的使用效率。
权利要求书
1.一种除废水中COD并脱色的预催化优化装置，包括催化优化反应池(1)和反应池(3)，其特征在于：所述催化优化反应池(1)通过第二阀门(8)与沉淀池(2)相连接，且沉淀池(2)通过第五阀门(11)与催化优化反应池(1)相连接，所述催化优化反应池(1)的上方设置有催化剂进料口(20)，所述催化优化反应池(1)的左下方设置有第一阀门(7)，且催化优化反应池(1)的右下方设置有第六阀门(12)，所述沉淀池(2)的左上方设置有第四阀门(10)，且沉淀池(2)的右上方设置有第三阀门(9)，所述第一阀门(7)的左下方设置有第一pH在线监测(6)，且第一pH在线监测(6)的左侧连接有第一管道混合器(5)，所述第一管道混合器(5)的上方连接有第一流量泵(19)，且第一流量泵(19)的上方连接有第一酸液储罐(18)，所述反应池(3)的左侧连接有第二pH在线监测(14)，且第二pH在线监测(14)的左侧连接有第二管道混合器(13)，所述第二管道混合器(13)通过第二流量泵(22)与第二酸液储罐(21)相连接，且第二管道混合器(13)的左下方设置有第三阀门(9)，所述反应池(3)通过第三流量泵(24)与双氧水储罐(23)相连接，且反应池(3)的右侧连接有第三管道混合器(15)，所述第三管道混合器(15)通过第四流量泵(26)与碱液储罐(25)相连接，且第三管道混合器(15)的右侧连接有第三pH在线监测(16)，所述第三pH在线监测(16)的右侧连接有第四管道混合器(17)，且第四管道混合器(17)通过第五流量泵(28)与PAM储罐(27)相连接，所述第四管道混合器(17)的右侧连接有快速絮凝沉淀池(4)。
2.根据权利要求1所述的一种除废水中COD并脱色的预催化优化装置，其特征在于：所述催化优化反应池(1)和沉淀池(2)组成的预处理系统，且预处理系统和反应池(3)、快速絮凝沉淀池(4)依次连接，并且催化优化反应池(1)和沉淀池(2)能根据线路调整互相通用。

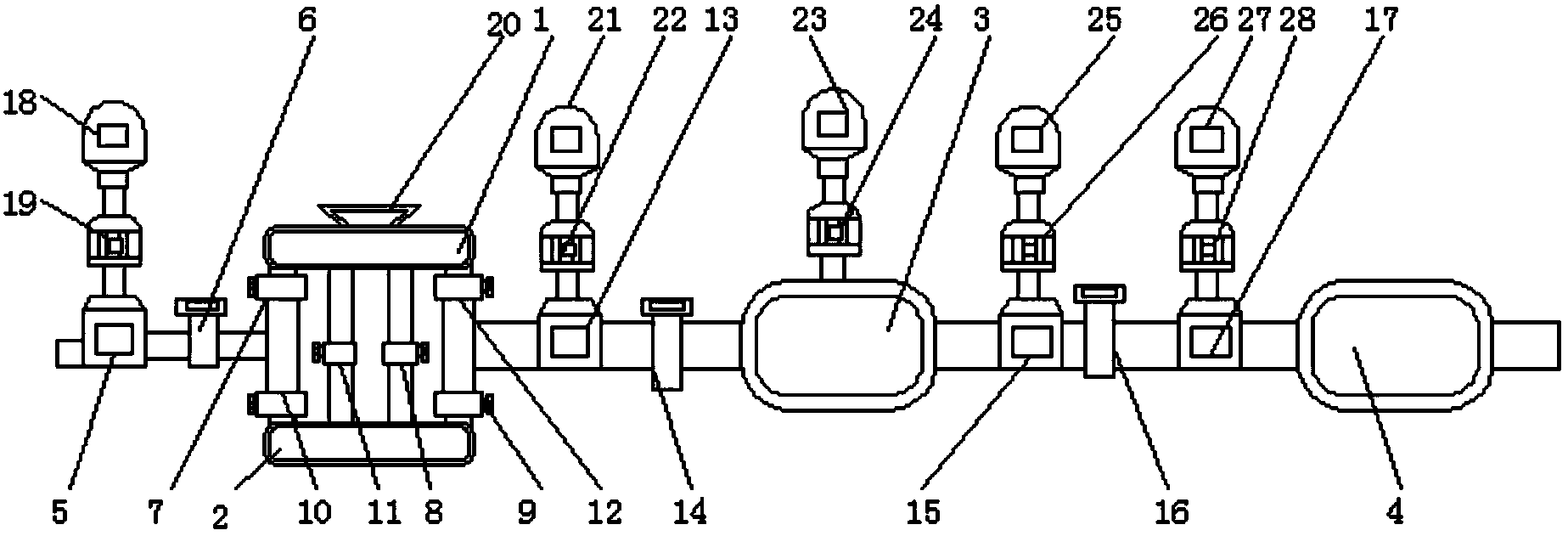

3.根据权利要求1所述的一种除废水中COD并脱色的预催化优化装置，其特征在于：所述催化优化反应池(1)、沉淀池(2)和反应池(3)均为直立搅拌式反应池。
4.根据权利要求1所述的一种除废水中COD并脱色的预催化优化装置，其特征在于：所述快速絮凝沉淀池(4)分为快速絮凝反应区和沉淀区一体化，且快速絮凝沉淀池(4)包括电机(401)、转轴(402)、旋转叶(403)和密封塞(404)，所述电机(401)设置于快速絮凝沉淀池(4)的内侧，且电机(401)通过转轴(402)与旋转叶(403)相连接，所述密封塞(404)安装在快速絮凝沉淀池(4)的两侧面。
5.根据权利要求1所述的一种除废水中COD并脱色的预催化优化装置，其特征在于：所述第一pH在线监测(6)、第一阀门(7)、催化优化反应池(1)、第二阀门(8)、第三阀门(9)和第二管道混合器(13)构成第一条流程线路，且第一pH在线监测(6)、第四阀门(10)、第五阀门(11)、第六阀门(12)和第二管道混合器(13)构成第二条流程线路。
6.根据权利要求1所述的一种除废水中COD并脱色的预催化优化装置，其特征在于：所述反应池(3)、第二酸液储罐(21)、双氧水储罐(23)构成一级处理系统。
7.根据权利要求1所述的一种除废水中COD并脱色的预催化优化装置，其特征在于：所述快速絮凝沉淀池(4)、第一管道混合器(5)、第一pH在线监测(6)、第二管道混合器(13)、第二pH在线监测(14)、第三管道混合器(15)、第三pH在线监测(16)、第四管道混合器(17)、第一流量泵(19)、第二流量泵(22)、第三流量泵(24)、碱液储罐(25)、第四流量泵(26)、PAM储罐(27)和第五流量泵(28)构成构成二级处理系统。
说明书
一种除废水中COD并脱色的预催化优化装置
技术领域
本实用新型涉及一种废水除COD并脱色技术领域，具体为一种除废水中 COD并脱色的预催化优化装置。
背景技术
目前，随着环保法的日益完善和严格，大部分工业工厂都会对工业工厂污水进行处理后排放，单纯的生物氧化法出水中含有一定量的难降解有机物， COD值偏高，经过常规处理后虽能达到排放标准，但是混合后仍具有一定量的 COD及色度，长期排放会对自然水系产生影响，由于经过常规处理后仍含有的COD大都属于生物难降解部分，使用如吸附法，虽能较好的出去COD，但存在吸附剂的再生和二次污染的问题，使用一般的催化氧化法虽能降解难以生物降解的有机物，但实际的工业应用中存在运行费用高的问题。
尤其现在的工业工厂污水中的污染物是多种多样的，往往用一种工艺是不能将工厂污水中所有的污染物去除殆尽的，用物化工艺将工业工厂污水处理到排放标准难度很大，而且运行成本较高;工业工厂污水含较多的难降解有机物，可生化性差，而且工业工厂污水的工厂污水水量水质变化大，故直接用生化方法处理工业工厂污水效果不是很理想。
因此，为解决上述技术问题，确有必要提供一种对传统氧化方法进行优化以加大COD去除效果的催化优化装置，以克服现有技术中的所述缺陷。
实用新型内容
本实用新型的目的在于提供一种除废水中COD并脱色的预催化优化装置，以解决上述背景技术提出的目前市场上的尤其现在的工业工厂污水中的污染物是多种多样的，往往用一种工艺是不能将工厂污水中所有的污染物去除殆尽的，用物化工艺将工业工厂污水处理到排放标准难度很大，而且运行成本较高;工业工厂污水含较多的难降解有机物，可生化性差，而且工业工厂污水的工厂污水水量水质变化大，故直接用生化方法处理工业工厂污水效果不是很理想的问题。
为实现上述目的，本实用新型提供如下技术方案：一种除废水中COD并脱色的预催化优化装置，包括催化优化反应池和反应池，所述催化优化反应池通过第二阀门与沉淀池相连接，且沉淀池通过第五阀门与催化优化反应池相连接，所述催化优化反应池的上方设置有催化剂进料口，所述催化优化反应池的左下方设置有第一阀门，且催化优化反应池的右下方设置有第六阀门，所述沉淀池的左上方设置有第四阀门，且沉淀池的右上方设置有第三阀门，所述第一阀门的左下方设置有第一pH在线监测，且第一pH在线监测的左侧连接有第一管道混合器，所述第一管道混合器的上方连接有第一流量泵，且第一流量泵的上方连接有第一酸液储罐，所述反应池的左侧连接有第二pH在线监测，且第二pH在线监测的左侧连接有第二管道混合器，所述第二管道混合器通过第二流量泵与第二酸液储罐相连接，且第二管道混合器的左下方设置有第三阀门，所述反应池通过第三流量泵与双氧水储罐相连接，且反应池的右侧连接有第三管道混合器，所述第三管道混合器通过第四流量泵与碱液储罐相连接，且第三管道混合器的右侧连接有第三pH在线监测，所述第三pH 在线监测的右侧连接有第四管道混合器，且第四管道混合器通过第五流量泵与PAM储罐相连接，所述第四管道混合器的右侧连接有快速絮凝沉淀池。
优选的，所述催化优化反应池和沉淀池组成的预处理系统，且预处理系统和反应池、快速絮凝沉淀池依次连接，并且催化优化反应池和沉淀池能根据线路调整互相通用。
优选的，所述催化优化反应池、沉淀池和反应池均为直立搅拌式反应池。
优选的，所述快速絮凝沉淀池分为快速絮凝反应区和沉淀区一体化，且快速絮凝沉淀池包括电机、转轴、旋转叶和密封塞，所述电机设置于快速絮凝沉淀池的内侧，且电机通过转轴与旋转叶相连接，所述密封塞安装在快速絮凝沉淀池的两侧面。
优选的，所述第一pH在线监测、第一阀门、催化优化反应池、第二阀门、第三阀门和第二管道混合器构成第一条流程线路，且第一pH在线监测、第四阀门、第五阀门、第六阀门和第二管道混合器构成第二条流程线路。
优选的，所述反应池、第二酸液储罐、双氧水储罐构成一级处理系统。
优选的，所述快速絮凝沉淀池、第一管道混合器、第一pH在线监测、第二管道混合器、第二pH在线监测、第三管道混合器、第三pH在线监测、第四管道混合器、第一流量泵、第二流量泵、第三流量泵、碱液储罐、第四流量泵、PAM储罐和第五流量泵构成构成二级处理系统。
与现有技术相比，本实用新型的有益效果是：该除废水中COD并脱色的预催化优化装置：
1.催化优化反应池和沉淀池组成的预处理系统，且预处理系统和反应池、快速絮凝沉淀池依次连接，并且催化优化反应池和沉淀池能根据线路调整互相通用，以使催化优化效果最大化，预处理系统配备独立催化剂储罐，可根据水质及水样处理情况控制用量，最大化优化催化效果和节省水处理成本，使得药剂得到充分利用，催化剂在特殊设计的预处理系统中能反复使用无需再生，大大提高催化剂的使用效率;
2.密封塞安装在快速絮凝沉淀池的两侧面，密封塞直接镶嵌在快速絮凝沉淀池内侧，密封塞增加快速絮凝沉淀池的密封性，保证不会出现泄漏;
