申请日2018.04.27
公开(公告)日2019.03.26
IPC分类号C02F9/04; C02F101/20
摘要
本实用新型公开了钢绳生产废水处理系统，包括自先至后依次连通的调节池、PH中和水槽、絮凝反应槽、助凝反应槽、加压溶气气浮池、中间水池、石英砂过滤器、排放水池;所述PH中和水槽还连通PH加药系统，所述絮凝反应槽还连通絮凝剂加药系统，所述助凝反应槽还连通助凝剂加药系统。本实用新型具有出水水质中重金属离子含量低、浊度低等优点。
权利要求书
1.钢绳生产废水处理系统，其特征在于，包括自先至后依次连通的调节池、PH中和水槽、絮凝反应槽、助凝反应槽、加压溶气气浮池、中间水池、石英砂过滤器、排放水池;所述PH中和水槽还连通PH加药系统，所述絮凝反应槽还连通絮凝剂加药系统，所述助凝反应槽还连通助凝剂加药系统。
2.根据权利要求1所述的钢绳生产废水处理系统，其特征在于，还包括第一提升泵、第二提升泵、反洗水泵，其中第一提升泵的进口与调节池相连通，第一提升泵的出口与PH调节槽相连通，其中第二提升泵进口与中间水池相连通，第二提升泵出口与石英砂过滤器进水口相连通，其中反洗水泵的进水口与排放水池相连通，反洗水泵出水口与石英砂过滤器反冲洗进水口相连通。
3.根据权利要求1或2所述的钢绳生产废水处理系统，其特征在于，所述加压溶气气浮池具有一个出水口和一个出渣口，出水口连通中间水池，出渣口连通污泥浓缩池，所述加压溶气气浮池外设置循环水泵、空压机、溶气罐，循环水泵进口与加压溶气气浮池相连通，循环水泵出口与溶气罐相连通，空压机出口与溶气罐进口相连通，溶气罐出口与加压溶气气浮池内的释放器相连。
4.根据权利要求1或2所述的钢绳生产废水处理系统，其特征在于，所述的调节池与排放水管的出水口相连，并在调节池里设置液位计，控制提升泵的启停。
5.根据权利要求1或2所述的钢绳生产废水处理系统，其特征在于，所述PH中和水槽中设置PH调节槽搅拌机，絮凝反应槽中设置絮凝反应槽搅拌机，助凝反应槽中设置助凝反应槽搅拌机。
说明书
钢绳生产废水处理系统
技术领域
本实用新型涉及废水处理设备领域，具体地说是钢绳生产废水处理系统。
背景技术
钢绳生产排放的废水主要为酸碱冲洗废水和废酸等，因该类废水具有间隙性排放、水质成份复杂(铜离子、铁离子等重金属离子浓度较高，PH变化较大)其危害性比较大，属于国家严格控制的工业污染物，这些污水如不经处理直接排放，将对周围的生态环境造成影响(如对地表水、土壤、作物等造成严重污染)，并将影响周围居民的身心。
原有处理工艺只是进行酸、碱中和，但并未考虑水中的重金属等，不能使废水完全达到排放标准。
污水处理加药系统是一种化学水处理加药设备，已在国内外的电力、公工、市政等水处理领域广泛应用。它是将加药箱、计量泵(隔膜泵)、自动控制系统一体化，即安装在一个底座上，将计量泵(柱塞泵)出口与加药管路、计量箱进出口与进水管等连接好，并将控制柜电源和检测仪表信号送到控制柜，实现溶配药液、计量投加功能单元的整体组合。为达到最佳效果，在工况变化的情况下，对所加化学药剂量自动跟踪调节控制加药速度，因此在这种加药装置中我们采用了先进的自动控制方式来控制加药量。除部分加药管路、取样管路和加药浓度检测仪表外，这些加药设备一般都集中安装在一个加药间内，我公司完成加药设备购置、制造、组装、调试、试运行，用户只需将组合式自动加药装置安放在加药间后。这样可以大大减少现场施工工作量，避免了中间环节繁多引出。
加压溶气气浮池是一种常用的固液分离设备，多用于污水处理工程。在加压条件下，空气溶解度大，溶入的气体经急聚减压，释放出大量尺寸微细、粒度均匀、密集稳定的微气泡。微气泡集群上浮过程稳定，对液体扰动较小，确保了气浮效果。特别适合用于细小颗粒和疏松絮体的固液分离。加压溶气气浮机按溶气水量可分为：全部污水加压溶气气浮法和部分污水加压溶气气浮法两种。其特点是将被处理污水(全部和部分)用水泵加压到3-4kg/cm2，送入专门装置的溶气罐，在罐内使空气充分溶于水中，然后在气浮池中经释放器突然减到常压，这时溶解于水中的过饱和空气以微细气泡形式在池中逸出，将水中悬浮物颗粒或油粒带到水面形成浮渣排除之。工程上常采用部分污水加压溶气法，这种方法省电、设备容积小、混凝剂耗量少、运行方便、不堵塞。这种方法的处理效率可达90%以上。
实用新型内容
本实用新型的目的在于提供钢绳生产废水处理系统，具有出水水质中重金属离子含量低、浊度低等优点。

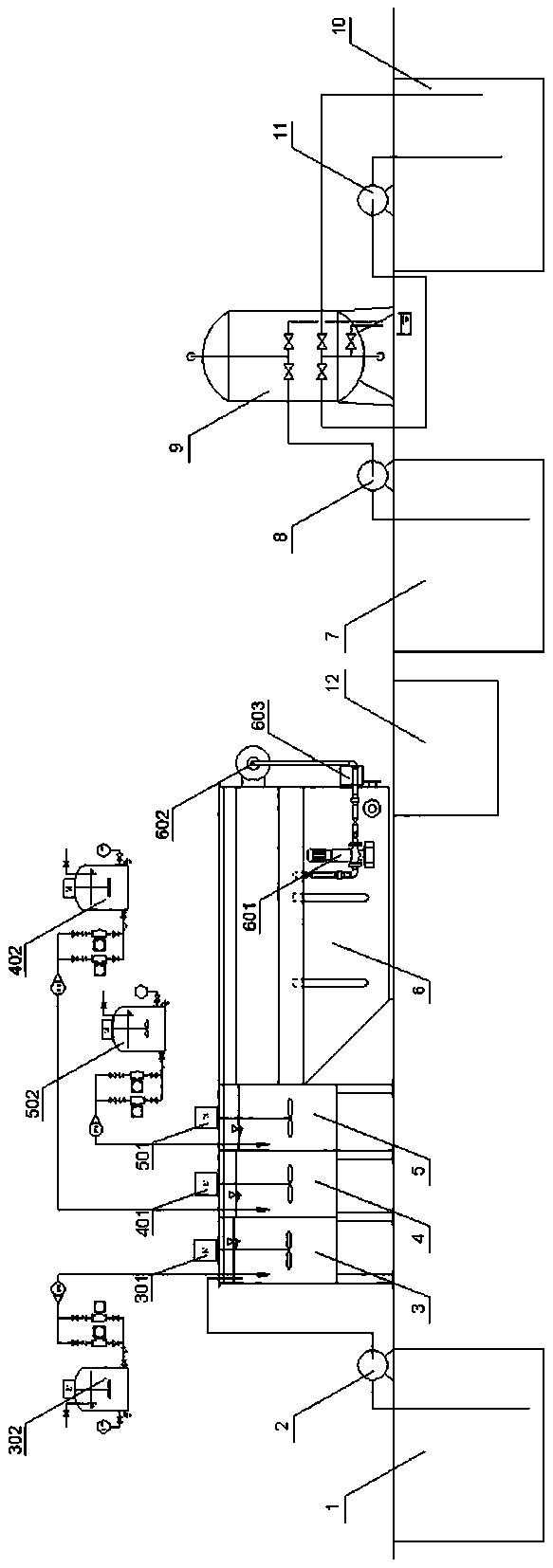

为了达成上述目的，本实用新型采用了如下技术方案，钢绳生产废水处理系统，包括自先至后依次连通的调节池、PH中和水槽、絮凝反应槽、助凝反应槽、加压溶气气浮池、中间水池、石英砂过滤器、排放水池;所述PH中和水槽还连通PH加药系统，所述絮凝反应槽还连通絮凝剂加药系统，所述助凝反应槽还连通助凝剂加药系统。
还包括第一提升泵、第二提升泵、反洗水泵，其中第一提升泵的进口与调节池相连通，第一提升泵的出口与PH调节槽相连通，其中第二提升泵进口与中间水池相连通，第二提升泵出口与石英砂过滤器进水口相连通，其中反洗水泵的进水口与排放水池相连通，反洗水泵出水口与石英砂过滤器反冲洗进水口相连通。
所述加压溶气气浮池具有一个出水口和一个出渣口，出水口连通中间水池，出渣口连通污泥浓缩池，所述加压溶气气浮池外设置循环水泵、空压机、溶气罐，循环水泵进口与加压溶气气浮池相连通，循环水泵出口与溶气罐相连通，空压机出口与溶气罐进口相连通，溶气罐出口与加压溶气气浮池内的释放器相连。
所述的调节池与排放水管的出水口相连，并在调节池里设置液位计，控制提升泵的启停。
所述PH中和水槽中设置PH调节槽搅拌机，絮凝反应槽中设置絮凝反应槽搅拌机，助凝反应槽中设置助凝反应槽搅拌机。
相较于现有技术，本实用新型具有以下有益效果：
本实用新型设计原理是“调节池+PH中和槽+絮凝反应槽+助凝反应槽+加压溶气气浮池+中间水池+石英砂过滤器+排放水池”组合处理工艺，具有出水水质中重金属离子含量低、浊度低等优点。
