申请日2019.01.25
公开(公告)日2019.04.26
IPC分类号C02F9/14
摘要
一种综合集成污水处理装置，主要包括箱体，所述箱体内由隔板分隔为四个区，分别为：生化处理区、沉淀区、滤池和设备间;所述生化处理区包括上部的好氧生物转盘池和下部的缺氧池;所述箱体侧壁顶部设置进水槽，所述进水槽通过进水管与设置在缺氧池底部的布水管连接，本处理装置结构设计人性化、占地面积小、集成度高、能够对污水进行充分生化处理，尤其适用于日处理量150吨以下的生活污水。
权利要求书
1.一种综合集成污水处理装置，主要包括箱体，其特征在于：所述箱体内由隔板分隔为四个区，分别为：生化处理区、沉淀区、滤池和设备间;所述生化处理区包括上部的好氧生物转盘池和下部的缺氧池;所述箱体侧壁顶部设置进水槽，所述进水槽通过进水管与设置在缺氧池底部的布水管连接;所述好氧生物转盘池侧壁设置集水溢流槽和出水口，所述沉淀区与出水口之间设置管道混合器，所述沉淀区侧壁设置溢流堰板，所述溢流堰板与滤池连通;所述滤池侧壁设置滤池溢流槽，滤池内还设置过滤装置。
2.根据权利要求1所述的一种综合集成污水处理装置，其特征在于：所述沉淀区内设置斜管和竖直的中心筒，所述中心筒一端与管道混合器连接，另一端设置锥形挡流板，所述管道混合器上还设置加药管。
3.根据权利要求1所述的一种综合集成污水处理装置，其特征在于：所述过滤装置主要包括由滤布围成的滤腔以及液位仪;所述滤布上方设置动力推杆。
4.根据权利要求1或3所述的一种综合集成污水处理装置，其特征在于：所述设备间内设置自吸泵、消毒装置和PLC控制器;所述PLC控制器与液位仪、自吸泵和动力推杆连接，所述自吸泵与滤池连通，所述滤腔底部通过管道与滤池溢流槽连通，所述滤池溢流槽的出水端与消毒装置连接。
5.根据权利要求1所述的一种综合集成污水处理装置，其特征在于：所述进水槽内还设置细格栅。
6.根据权利要求1所述的一种综合集成污水处理装置，其特征在于：所述缺氧池内设置生物填料。
7.根据权利要求1所述的一种综合集成污水处理装置，其特征在于：所述好氧生物转盘池内设有生物转盘，所述生物转盘上附着生物膜，所述好氧生物转盘池底部还设置回流泵。
8.根据权利要求1或7所述的一种综合集成污水处理装置，其特征在于：所述缺氧池底部还设置回流布水管，所述回流布水管的进水端与好氧生物转盘池底部的回流泵连接，出水端设置在缺氧池底部。
9.根据权利要求1所述的一种综合集成污水处理装置，其特征在于：所述箱体侧壁还设有爬梯和扶手，好氧生物转盘池顶部设置好氧生物转盘盖板，设备间侧壁设置设备房门，沉淀区和滤池顶部均设置检修板。
说明书
一种综合集成污水处理装置
技术领域
本发明涉污水处理领域，尤其涉及日处理量150吨以下的生活污水综合集成处理装置。
背景技术
随着国家对农村、小区污水处理的重视日渐提高，农村、小区等由于地域问题离污水处理中心较远，铺设相应的污水排污管道成本较高，因此如果能够就近进行污水处理能够有效的节约资本，目前有许多的针对农村、小区的集成式污水处理设备存在动力设备繁多、能耗高、成本高、进水水质水量不稳定、反洗频繁水量大、滤材损耗成本高、占地面积大的缺点。因此需要一种占地面积小、针对小水量生活污水能够充分生化、高度集成的人性化污水处理设备。
发明内容
本发明要解决的技术问题是克服现有技术的不足，提供一种结构设计人性化、占地面积小、集成度高、能够对污水进行充分生化处理的一种综合集成污水处理装置。
为实现本发明提供以下技术方案：

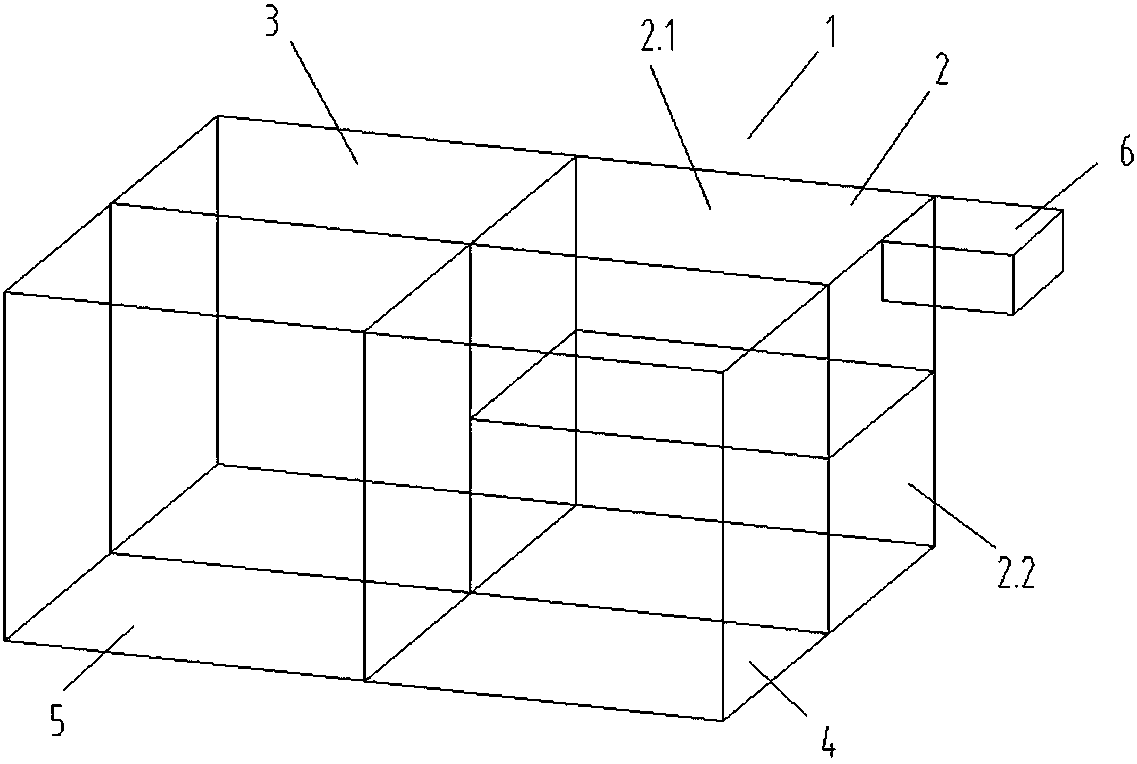

一种综合集成污水处理装置，主要包括箱体，所述箱体内由隔板分隔为四个区，分别为：生化处理区、沉淀区、滤池和设备间;所述生化处理区包括上部的好氧生物转盘池和下部的缺氧池;所述箱体侧壁顶部设置进水槽，所述进水槽通过进水管与设置在缺氧池底部的布水管连接;所述好氧生物转盘池侧壁设置集水溢流槽和出水口，所述沉淀区与出水口之间设置管道混合器，所述沉淀区侧壁设置溢流堰板，所述溢流堰板与滤池连通;所述滤池侧壁设置滤池溢流槽，滤池内还设置过滤装置。
进一步地，所述沉淀区内设置斜管和竖直的中心筒，所述中心筒一端与管道混合器连接，另一端设置锥形挡流板，所述管道混合器上还设置加药管。
进一步地，所述过滤装置主要包括由滤布围成的滤腔以及液位仪;所述滤布上方设置动力推杆。
进一步地，所述设备间内设置自吸泵、消毒装置和PLC控制器;所述PLC控制器与液位仪、自吸泵和动力推杆连接，所述自吸泵与滤池连通，所述滤腔底部通过管道与滤池溢流槽连通，所述滤池溢流槽的出水端与消毒装置连接。
进一步地，所述进水槽内还设置细格栅。
进一步地，所述缺氧池内设置生物填料。
进一步地，所述好氧生物转盘池内设有生物转盘，所述生物转盘上附着生物膜，所述好氧生物转盘池底部还设置回流泵。
进一步地，所述缺氧池底部还设置回流布水管，所述回流布水管的进水端与好氧生物转盘池底部的回流泵连接，出水端设置在缺氧池底部。
进一步地，所述箱体侧壁还设有爬梯和扶手，好氧生物转盘池顶部设置好氧生物转盘盖板，设备间侧壁设置设备房门，沉淀区和滤池顶部均设置检修板。
本发明的有益之处：
第一：箱体内划分成四个区，各区功能齐全，纵横叠加，设计人性化，高度集成;
第二：缺氧池底部设置布水管这样首先可以分散进水，避免缺氧池前段污水酸化导致的污水PH值升高，从而影响后续好氧生物转盘的硝化效果;其次，使得反硝化碳源分散供给，亦提高了反硝化效果;
第三：设置回流布水管可以实现消化液分散进入缺氧池进行更好的反硝化;
第四：好氧生物转盘池内设置集水溢流槽，同样可以分散进水、减少了污水对系统的负荷冲击，提高硝化效果;
第五：设置沉淀区对加药絮凝后的污水进行斜管沉淀，沉淀后污水再用滤布进行过滤，而后消毒排出，整个设备功能齐全，处理效果好;
第四：利用PLC控制器，控制液位仪、自吸泵和动力推杆，实现滤布的自动清洗。
第五：箱体侧壁设置爬梯和扶手，好氧生物转盘池顶部设置好氧生物转盘盖板，设备间侧壁设置设备房门，沉淀区和滤池顶部均设置检修板，设计人性化，同时便于对处理装置的各部分进行检修。
