申请日2018.04.28
公开(公告)日2019.01.25
IPC分类号C02F1/00; B01D29/58
摘要
本实用新型涉及一种用于污水处理的污水池，包括池体，所述池体的内壁上设有一圈环状凸缘，还设有过滤池，所述过滤池的底板与侧板均为筛网状;过滤池支撑于环状凸缘;所述环状凸缘下部设有第二层过滤网，第二层过滤网固定于池体的内壁上;还设有支撑架，支撑架的顶部固定有驱动电机，且驱动电机置于过滤池的上方;所述驱动电机的动力输出轴上固定有拉绳，拉绳的一端固定于驱动电机的动力输出轴上，另一端固定于过滤池的上部。通过本实用新型，能够对大颗粒杂质进行先期去除，然后再经过第二层过滤网进行过滤，具有很大的市场应用与推广价值。
权利要求书

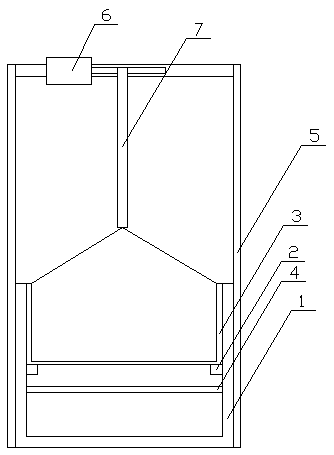

1.一种用于污水处理的污水池，其特征是：包括池体(1)，所述池体(1)的内壁上设有一圈环状凸缘(2)，还设有过滤池(3)，所述过滤池(3)的底板与侧板均为筛网状;过滤池(3)支撑于环状凸缘(2);所述环状凸缘(2)下部设有第二层过滤网(4)，第二层过滤网(4)固定于池体(1)的内壁上;还设有支撑架(5)，支撑架(5)的顶部固定有驱动电机(6)，且驱动电机(6)置于过滤池(3)的上方;所述驱动电机(6)的动力输出轴上固定有拉绳(7)，拉绳(7)的一端固定于驱动电机(6)的动力输出轴上，另一端固定于过滤池(3)的上部，驱动电机(6)动力输出轴的转动，可带动拉绳(7)缠绕于动力输出轴或从动力输出轴上旋开，当拉绳(7)缠绕于动力输出轴，拉绳(7)向上拉过滤池(3)，过滤池(3)从池体(1)拉出;当拉绳(7)从动力输出轴上旋开，过滤池(3)向下移动，直至过滤池(3)支撑于环状凸缘(2)上。
2.根据权利要求1所述的一种用于污水处理的污水池，其特征是：所述支撑架(5)固定于池体(1)上。
3.根据权利要求1所述的一种用于污水处理的污水池，其特征是：所述池体(1)的底部设有排水口，排水口外接排水管。
4.根据权利要求1所述的一种用于污水处理的污水池，其特征是：所述支撑架(5)为高度可调节的支撑架。
说明书
一种用于污水处理的污水池
技术领域
本实用新型涉及一种用于污水处理的污水池，属于污水池设计技术领域。
背景技术
目前水资源越来越紧张，对污水进行处理就显得尤为重要，现在一般是将污水排至污水池进行污水处理，现有的污水池一般就是一个大池子，在污水处理中有时甚至会大颗粒杂质不做过滤进行污水处理，这样的方式污水处理效果差。
实用新型内容
本实用新型的目的就是针对上述现有技术存在的弊端，提供一种结构合理简单、生产制造容易、使用方便、用于污水处理的污水池。
本实用新型的目的是这样实现的，一种用于污水处理的污水池，其特征是：包括池体，所述池体的内壁上设有一圈环状凸缘，还设有过滤池，所述过滤池的底板与侧板均为筛网状;过滤池支撑于环状凸缘;所述环状凸缘下部设有第二层过滤网，第二层过滤网固定于池体的内壁上;还设有支撑架，支撑架的顶部固定有驱动电机，且驱动电机置于过滤池的上方;所述驱动电机的动力输出轴上固定有拉绳，拉绳的一端固定于驱动电机的动力输出轴上，另一端固定于过滤池的上部，驱动电机动力输出轴的转动，可带动拉绳缠绕于动力输出轴或从动力输出轴上旋开，当拉绳缠绕于动力输出轴，拉绳向上拉过滤池，过滤池从池体拉出;当拉绳从动力输出轴上旋开，过滤池向下移动，直至过滤池支撑于环状凸缘上。
所述支撑架固定于池体上。
所述池体的底部设有排水口，排水口外接排水管。
所述支撑架为高度可调节的支撑架。
本实用新型结构合理简单、生产制造容易、使用方便，通过本实用新型，对现有用于污水处理的污水池进行了改进，主要包括池体，在池体的内壁上设置有一圈环状凸缘，还设置有过滤池，过滤池的底板与侧板均为筛网状;过滤池支撑于环状凸缘;在环状凸缘下部设置有第二层过滤网，第二层过滤网固定于池体的内壁上;还设置有支撑架，支撑架的顶部固定有驱动电机，且驱动电机置于过滤池的上方;驱动电机的动力输出轴上固定有拉绳，拉绳的一端固定于驱动电机的动力输出轴上，另一端固定于过滤池的上部。在使用时，启动驱动电机，使得驱动电机动力输出轴的转动，驱动电机动力输出轴的转动带动拉绳缠绕于动力输出轴或从动力输出轴上旋开，当拉绳缠绕于动力输出轴，拉绳向上拉过滤池，过滤池从池体拉出，将过滤池拉出时，会将污水池中的塑料袋、树枝等大颗粒杂物清理掉，便于直接先去除大颗粒杂物;当拉绳从动力输出轴上旋开，过滤池向下移动，直至过滤池支撑于环状凸缘上。
本实用新型中，支撑架固定于池体上，在池体的底部设置有排水口，排水口外接排水管，便于将经。支撑架为高度可调节的支撑架，从而方便根据需要调节支撑架的高度。
通过本实用新型，提供了一种用于污水处理的污水池，能够对大颗粒杂质进行先期去除，然后再经过第二层过滤网进行过滤，具有很大的市场应用与推广价值。
