申请日2018.04.30
公开(公告)日2019.01.01
IPC分类号B01D29/33; B01D29/96; C02F1/00
摘要
本实用新型公开了一种用于过滤复合材料废水的处理装置，涉及过滤复合材料生产技术领域。该用于过滤复合材料废水的处理装置，包括分离箱，所述分离箱底部的两侧对称固定连接有支撑腿，所述分离箱底部的正中开设有开口，开口处固定连接有限位块，所述分离箱底部的正中设置有出水管，所述分离箱顶部的正中开设有进水口，所述分离箱内腔顶部的正中设置有第一固定套，所述第一固定套底部的正中开设有第一凹槽。该用于过滤复合材料废水的处理装置，可以达到快速分离污水中杂质的效果，为生产废水的处理提供便利，解决了过滤复合材料生产废水携带有各种杂质，现有的污水处理设备过于庞大不便使用的问题。
权利要求书

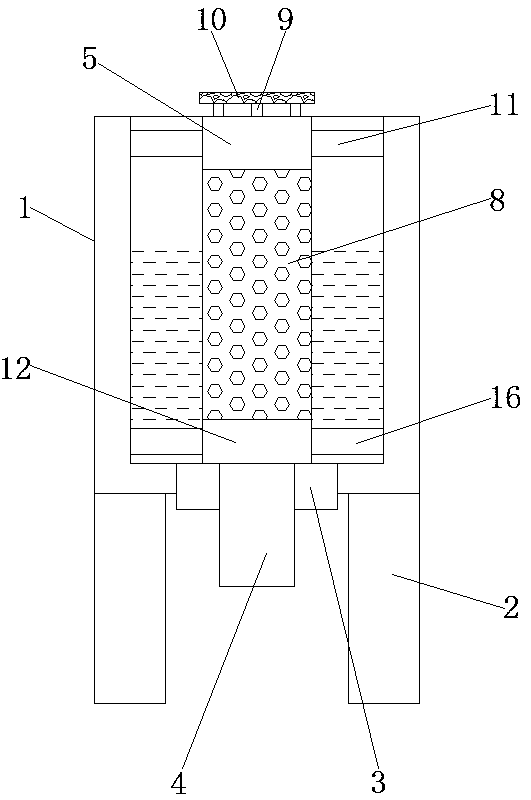

1.一种用于过滤复合材料废水的处理装置，包括分离箱(1)，其特征在于：所述分离箱(1)底部的两侧对称固定连接有支撑腿(2)，所述分离箱(1)底部的正中开设有开口，开口处固定连接有限位块(3)，所述分离箱(1)底部的正中设置有出水管(4)，所述分离箱(1)顶部的正中开设有进水口，所述分离箱(1)内腔顶部的正中设置有第一固定套(5)，所述第一固定套(5)底部的正中开设有第一凹槽(6)，所述第一凹槽(6)内腔的正中设置有固定柱(7)，所述第一固定套(5)的底部设置有环形过滤网(8);
所述环形过滤网(8)顶部的四侧对称固定连接有连接杆(9)，所述连接杆(9)远离环形过滤网(8)的一端固定连接有卡板(10)，所述第一固定套(5)的两侧对称固定连接有第一支撑柱(11)，所述分离箱(1)内腔底部的正中设置有第二固定套(12)，所述第二固定套(12)顶部的正中开设有第二凹槽(13)，所述第二凹槽(13)内壁底部的正中固定连接有引水管(14)，所述引水管(14)顶部的四侧固定连接有支撑杆(15)，所述第二固定套(12)的两侧对称固定连接有第二支撑柱(16)。
2.根据权利要求1所述的一种用于过滤复合材料废水的处理装置，其特征在于：所述出水管(4)的顶部贯穿限位块(3)并延伸至分离箱(1)的内部，所述出水管(4)与限位块(3)固定连接。
3.根据权利要求1所述的一种用于过滤复合材料废水的处理装置，其特征在于：所述第一凹槽(6)的顶部贯穿分离箱(1)的底部并延伸至分离箱(1)顶部的外部，所述连接杆(9)的一端由第一凹槽(6)延伸至分离箱(1)顶部的外部。
4.根据权利要求1所述的一种用于过滤复合材料废水的处理装置，其特征在于：所述环形过滤网(8)的顶部延伸至第一凹槽(6)的内部并与第一凹槽(6)的内壁相贴合，所述固定柱(7)设置在环形过滤网(8)的内部并与环形过滤网(8)内壁四侧的顶部相贴合。
5.根据权利要求1所述的一种用于过滤复合材料废水的处理装置，其特征在于：所述环形过滤网(8)底部延伸至第二凹槽(13)的内部并与第二凹槽(13)的内壁相贴合，所述引水管(14)设置在环形过滤网(8)的内部并与环形过滤网(8)内壁四侧的底部相贴合。
6.根据权利要求1所述的一种用于过滤复合材料废水的处理装置，其特征在于：所述第一支撑柱(11)远离第一固定套(5)的一端分别固定连接在分离箱(1)内壁两侧的顶部，所述第二支撑柱(16)远离第二固定套(12)的一端分别固定连接在分离箱(1)内壁两侧的底部。
7.根据权利要求1所述的一种用于过滤复合材料废水的处理装置，其特征在于：所述支撑杆(15)远离引水管(14)的一端固定连接在固定柱(7)底部的四侧，所述引水管(14)的底部贯穿第二凹槽(13)内壁的底部并延伸至第二固定套(12)的外部，所述引水管(14)与第二固定套(12)固定连接，所述引水管(14)的底部与出水管(4)固定连接并连通。
说明书
一种用于过滤复合材料废水的处理装置
技术领域
本实用新型涉及过滤复合材料生产技术领域，具体为一种用于过滤复合材料废水的处理装置。
背景技术
目前，在垃圾焚烧、水泥、电厂、钢铁、化工等工况的高温和高腐蚀工况条件下，普通的过滤材料已经不能满足特殊工况烟尘过滤的要求。有许多厂家使用聚苯硫醚纤维、芳纶、P84纤维等制作过滤复合材料的，也有部分厂家的过滤复合材料直接采用PTFE材质。目前过滤复合材料生产过程中会产生废水，废水中会携带有各种杂质无法达到排放的标准，市场现有的污水处理设备太过于庞大，无法应用到生产中去，为过滤复合材料生产废水的排放带来不便。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种用于过滤复合材料废水的处理装置，解决了过滤复合材料生产废水携带有各种杂质，现有的污水处理设备过于庞大不便使用的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种用于过滤复合材料废水的处理装置，包括分离箱，所述分离箱底部的两侧对称固定连接有支撑腿，所述分离箱底部的正中开设有开口，开口处固定连接有限位块，所述分离箱底部的正中设置有出水管，所述分离箱顶部的正中开设有进水口，所述分离箱内腔顶部的正中设置有第一固定套，所述第一固定套底部的正中开设有第一凹槽，所述第一凹槽内腔的正中设置有固定柱，所述第一固定套的底部设置有环形过滤网。
所述环形过滤网顶部的四侧对称固定连接有连接杆，所述连接杆远离环形过滤网的一端固定连接有卡板，所述第一固定套的两侧对称固定连接有第一支撑柱，所述分离箱内腔底部的正中设置有第二固定套，所述第二固定套顶部的正中开设有第二凹槽，所述第二凹槽内壁底部的正中固定连接有引水管，所述引水管顶部的四侧固定连接有支撑杆，所述第二固定套的两侧对称固定连接有第二支撑柱。
优选的，所述出水管的顶部贯穿限位块并延伸至分离箱的内部，所述出水管与限位块固定连接。
优选的，所述第一凹槽的顶部贯穿分离箱的底部并延伸至分离箱顶部的外部，所述连接杆的一端由第一凹槽延伸至分离箱顶部的外部。
优选的，所述环形过滤网的顶部延伸至第一凹槽的内部并与第一凹槽的内壁相贴合，所述固定柱设置在环形过滤网的内部并与环形过滤网内壁四侧的顶部相贴合。
优选的，所述环形过滤网底部延伸至第二凹槽的内部并与第二凹槽的内壁相贴合，所述引水管设置在环形过滤网的内部并与环形过滤网内壁四侧的底部相贴合。
优选的，所述第一支撑柱远离第一固定套的一端分别固定连接在分离箱内壁两侧的顶部，所述第二支撑柱远离第二固定套的一端分别固定连接在分离箱内壁两侧的底部。
(三)有益效果
本实用新型提供了一种用于过滤复合材料废水的处理装置。具备以下有益效果：
(1)、该用于过滤复合材料废水的处理装置，通过设置的分离箱、限位块、出水管、第一固定套、第一凹槽、固定柱、环形过滤网、第一支撑柱、第二固定套、第二凹槽、引水管、支撑杆、第二支撑柱的配合工作，达到快速分离污水中杂质的效果，为生产废水的处理提供便利，解决了过滤复合材料生产废水携带有各种杂质，现有的污水处理设备过于庞大不便使用的问题。
(2)、该用于过滤复合材料废水的处理装置，通过设置的第一固定套、第一凹槽、固定柱、连接杆、卡板、第二固定套、第二凹槽、引水管的配合工作，达到使环形过滤网固定稳固的效果，防止环形过滤网被水流冲倒，并且使环形过滤网的拿取方便，增强了该用于过滤复合材料废水的处理装置的实用性。
