申请日2018.02.08
公开(公告)日2019.02.15
IPC分类号C02F11/12; C02F11/122
摘要
本实用新型的提供了电渗透压滤机污泥脱水间的除臭收集装置，包括一个电渗透压滤机主机，电渗透压滤机主机的下面设有一个相对密封的玻璃房，玻璃房设有排风管三，电渗透压滤机主机的上部也设有一对可移动、开合的相对密封的伸缩房一和伸缩房二，伸缩房一和伸缩房二上分别设有排风管一和排风管二。每台压滤机的两台伸缩房各装有一个排气风管，以保证不论两台伸缩房随滤室移动到哪一侧，此空间腔室内都有排风管将室内臭气排走。
权利要求书
1.电渗透压滤机污泥脱水间的除臭收集装置，包括一个电渗透压滤机主机，所述电渗透压滤机主机的下面设有一个相对密封的玻璃房，所述玻璃房设有排风管三，其特征在于，所述电渗透压滤机主机的上部也设有一对可移动、开合的相对密封的伸缩房一和伸缩房二，所述伸缩房一和伸缩房二分别设有排风管一和排风管二。
2.如权利要求1所述的除臭收集装置，其特征在于，所述伸缩房一和伸缩房二之间打开距离为600mm。
3.如权利要求1或2所述的除臭收集装置，其特征在于，所述伸缩房移动通过减速机形式驱动。
4.如权利要求1或2所述的除臭收集装置，其特征在于，所述伸缩房与所述压滤机的滤室开板同步移动。
说明书
电渗透压滤机污泥脱水间的除臭收集装置
技术领域
本实用新型属于污水净化领域、污泥脱水设备领域及臭气处理领域。
背景技术
传统压滤机收集形式为纯玻璃房形式，顶部收集罩形式，整个脱水间整体换气形式。这些收集形式不是风量太大，就是收集效果不好，或者起吊维修滤室高度空间受限。
发明内容
本实用新型提供一种可伸缩、分合的自动除臭收集装置。
本实用新型的技术方案是：

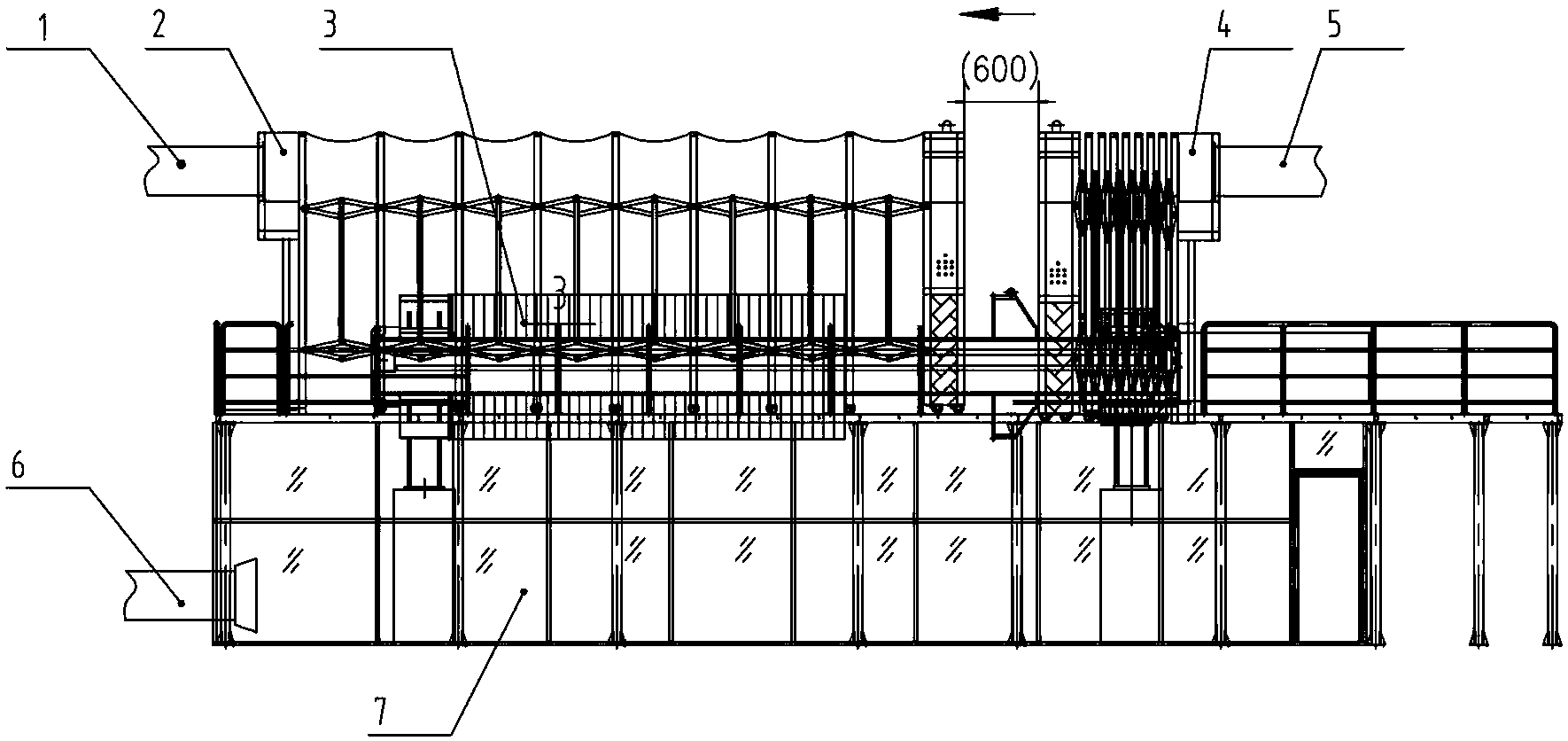

一种板框压滤机污泥脱水间的自动除臭收集装置，包括一个电渗透压滤机主机，电渗透压滤机主机的下面设有一个相对密封的玻璃房，玻璃房设有排风管三，电渗透压滤机主机的上部也设有一对可移动、开合的相对密封的伸缩房一和伸缩房二，伸缩房一和伸缩房二上分别设有排风管一和排风管二。
进一步地，上述伸缩房一和伸缩房二之间打开距离为600mm 。
进一步地，上述伸缩房移动通过减速机形式驱动。
进一步地，上述伸缩房与所述压滤机的滤室开板同步移动。
每台压滤机设置两台伸缩房，在压滤机设备正常运行中，两台伸缩房中间合上，使收集室相对密封，保证臭气高效率被排走。压滤机压榨结束开板卸泥时，两台伸缩房中间打开约600mm距离，在此过程中，伸缩房随滤室开板卸泥同步移动，既能保证压滤机开板卸泥时观察干泥卸载状态，又能在需要人工干预卸泥时给出空间以便人工卸泥，
伸缩房即可与压滤机滤室开板同步移动，又可在需要时单独移动伸缩房移动通过减速机驱动。
每台压滤机的两台伸缩房各装有一个排气风管，以保证不论两台伸缩房随滤室移动到哪一侧，此空间腔室内都有排风管将室内臭气排走。
此新型收集方式仅将平台上部主机和平台下部区域密闭，密闭空间小，主机上部移动伸缩房又可伸缩移动，除臭风量小，滤室起吊维修所需高度空间小。
