申请日2018.07.22
公开(公告)日2018.11.27
IPC分类号C02F1/00; B65G33/14
摘要
本发明公开一种化学药剂螺旋上料装置及其工业污水处理设备。化学药剂螺旋上料装置包括：药剂储料机构、药剂出料机构、药剂螺旋传输机构。药剂储料机构包括：药剂储料箱、药剂储料盖;药剂出料机构包括：药剂出料箱、出料箱盖板;药剂螺旋传输机构包括：药剂传输管道、螺旋上料杆、传输驱动部;药剂传输管道的两开口端分别为上料口和出料口，上料口与药剂收容槽贯通，出料口与药剂出料槽贯通;螺旋上料杆贯穿于药剂传输管道;传输驱动部与螺旋上料杆驱动连接;本发明的化学药剂螺旋上料装置，可以对结团后的药剂进行有效清理，防止堵塞出料口，可以实现将药剂由低地势向高地势抬升并投放至污水处理池内，提升药剂投放的机械自动化水平。
权利要求书
1.一种化学药剂螺旋上料装置，其特征在于，包括：药剂储料机构、药剂出料机构、药剂螺旋传输机构;
所述药剂储料机构包括：药剂储料箱、药剂储料盖;所述药剂储料箱为箱体结构，所述药剂储料箱开设有药剂收容槽，所述药剂储料盖盖合于所述药剂储料箱的开口端;
所述药剂出料机构包括：药剂出料箱、出料箱盖板;所述药剂出料箱为两端开口的中空腔体结构，所述药剂出料箱开设有药剂出料槽，所述出料箱盖板盖合于所述药剂出料箱的一开口端;
所述药剂螺旋传输机构包括：药剂传输管道、螺旋上料杆、传输驱动部;所述药剂传输管道为中空的管道结构，所述药剂传输管道的两开口端分别为上料口和出料口，所述药剂传输管道的上料口与所述药剂收容槽贯通，所述药剂传输管道的出料口与所述药剂出料槽贯通;所述螺旋上料杆贯穿于所述药剂传输管道的中空腔体内，所述螺旋上料杆的一端延伸至所述药剂收容槽中，所述螺旋上料杆的另一端延伸至所述药剂出料槽中;所述传输驱动部与所述螺旋上料杆驱动连接;
所述药剂传输管道的传输方向与水平面形成倾斜夹角，所述药剂传输管道的上料口靠近地面设置，所述药剂传输管道的出料口远离地面设置;所述药剂出料机构距离地面的高度大于所述药剂储料机构距离地面的高度。
2.根据权利要求1所述的化学药剂螺旋上料装置，其特征在于，所述出料箱盖板通过合页转动的设于所述药剂出料箱的一开口端。
3.根据权利要求1所述的化学药剂螺旋上料装置，其特征在于，所述传输驱动部为电机驱动结构。
4.根据权利要求3所述的化学药剂螺旋上料装置，其特征在于，所述电机为伺服电机。
5.根据权利要求1所述的化学药剂螺旋上料装置，其特征在于，所述药剂储料盖为格栅式结构。
6.根据权利要求1所述的化学药剂螺旋上料装置，其特征在于，所述药剂传输管道的管壁上开设有防结块清理孔，所述防结清理孔上设有防结块清理盖板。
7.根据权利要求6所述的化学药剂螺旋上料装置，其特征在于，所述防结块清理盖板通过合页转动的设于所述防结块清理孔上。
8.一种工业污水处理设备，其特征在于，包括权利要求1-7中任意一项所述的化学药剂螺旋上料装置，还包括污水进水管、污水处理池;所述化学药剂螺旋上料装置位于所述污水处理池的一侧;
所述污水处理池上开设有污水收容槽，所述污水进水管的进水口位于所述污水收容槽的上方;
所述污水处理池的侧壁开设有污水出水口，所述污水出水口与所述污水收容槽贯通;
所述污水处理池的底部安装有污泥沉淀仓，所述污泥沉淀仓与所述污水收容槽贯通，所述污泥沉淀仓上设有出水阀门。
9.根据权利要求8所述的工业污水处理设备，其特征在于，所述化学药剂螺旋上料装置还包括支撑架体，所述支撑架体一端抵持于地面上，另一端与所述药剂传输管道的管壁连接。
10.根据权利要求9所述的工业污水处理设备，其特征在于，所述药剂传输管道的横截面为方形。
说明书
化学药剂螺旋上料装置及其工业污水处理设备
技术领域
本发明涉及污水处理技术领域，特别是涉及一种化学药剂螺旋上料装置及其工业污水处理设备。
背景技术
中国发明专利，专利申请号201711365120.1，公开号CN107857318A，其公开了一种用于污水处理的粉药加药装置，包括螺旋混药装置和螺杆推料装置，螺旋混药装置包括卧式管壳，管壳的一端顶部设置有加药口，底部设置有污水进口，管壳的另一端顶部设置有排气口，底部设置有污水出口，管壳内沿轴向设置有卧式搅拌轴，搅拌轴沿轴向设置有螺旋搅拌片，搅拌轴伸出端盖与变速箱传动连接，变速箱与步进电机连接;螺杆推料装置包括管壳式推料仓，推料仓顶部设置有进料口，进料口与料斗连接，推料仓内沿轴向设置有推料螺杆，推料螺杆与变频电机驱动连接，推料仓的另一端具有出料口，出料口竖直向下设置有加料管，加料管的末端与螺旋混药装置的加药口可拆卸式连接。本发明缩短了加药和污水处理工艺流程，提高了污水处理效率。
上述的粉药加药装置是应用于污水处理技术领域，粉药加药装置处于一个相对比较潮湿的环境中，因此，药剂容易受潮而出现结团现象，结团后的药剂会堵塞于出料口处，从而使得药剂无法顺畅的投放。然而，上述的粉药加药装置并没有公开如何应对结团后的药剂进行有效清理的措施。
进一步的，对于一些高出于地面的污水处理池，如何尽可能的减少人工操作，实现将药剂由低地势向高地势抬升并投放至污水处理池内，提升药剂投放的机械自动化水平，这也是企业的研发人员需要解决的技术问题。
发明内容
本发明的目的是克服现有技术中的不足之处，提供一种化学药剂螺旋上料装置及其工业污水处理设备，一方面，可以对结团后的药剂进行有效清理，防止堵塞出料口，另一方面，可以实现将药剂由低地势向高地势抬升并投放至污水处理池内，提升药剂投放的机械自动化水平。
本发明的目的是通过以下技术方案来实现的：

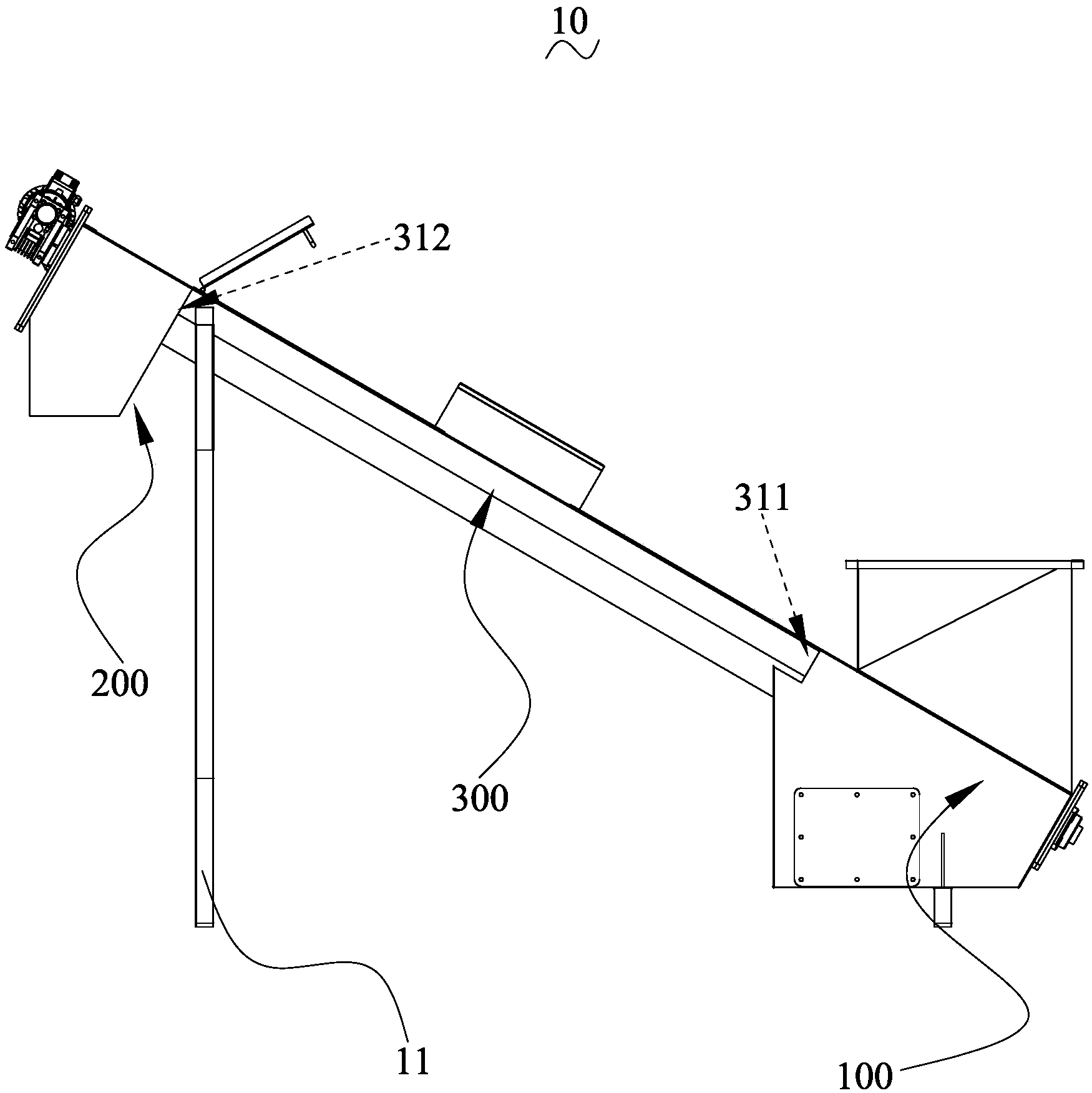

一种化学药剂螺旋上料装置，包括：药剂储料机构、药剂出料机构、药剂螺旋传输机构;
所述药剂储料机构包括：药剂储料箱、药剂储料盖;所述药剂储料箱为箱体结构，所述药剂储料箱开设有药剂收容槽，所述药剂储料盖盖合于所述药剂储料箱的开口端;
所述药剂出料机构包括：药剂出料箱、出料箱盖板;所述药剂出料箱为两端开口的中空腔体结构，所述药剂出料箱开设有药剂出料槽，所述出料箱盖板盖合于所述药剂出料箱的一开口端;
所述药剂螺旋传输机构包括：药剂传输管道、螺旋上料杆、传输驱动部;所述药剂传输管道为中空的管道结构，所述药剂传输管道的两开口端分别为上料口和出料口，所述药剂传输管道的上料口与所述药剂收容槽贯通，所述药剂传输管道的出料口与所述药剂出料槽贯通;所述螺旋上料杆贯穿于所述药剂传输管道的中空腔体内，所述螺旋上料杆的一端延伸至所述药剂收容槽中，所述螺旋上料杆的另一端延伸至所述药剂出料槽中;所述传输驱动部与所述螺旋上料杆驱动连接;
所述药剂传输管道的传输方向与水平面形成倾斜夹角，所述药剂传输管道的上料口靠近地面设置，所述药剂传输管道的出料口远离地面设置;所述药剂出料机构距离地面的高度大于所述药剂储料机构距离地面的高度。
在其中一个实施例中，所述出料箱盖板通过合页转动的设于所述药剂出料箱的一开口端。
在其中一个实施例中，所述传输驱动部为电机驱动结构。
在其中一个实施例中，所述电机为伺服电机。
在其中一个实施例中，所述药剂储料盖为格栅式结构。
在其中一个实施例中，所述药剂传输管道的管壁上开设有防结块清理孔，所述防结清理孔上设有防结块清理盖板。
在其中一个实施例中，所述防结块清理盖板通过合页转动的设于所述防结块清理孔上。
一种工业污水处理设备，包括上述的化学药剂螺旋上料装置，还包括污水进水管、污水处理池;所述化学药剂螺旋上料装置位于所述污水处理池的一侧;
所述污水处理池上开设有污水收容槽，所述污水进水管的进水口位于所述污水收容槽的上方;
所述污水处理池的侧壁开设有污水出水口，所述污水出水口与所述污水收容槽贯通;
所述污水处理池的底部安装有污泥沉淀仓，所述污泥沉淀仓与所述污水收容槽贯通，所述污泥沉淀仓上设有出水阀门。
在其中一个实施例中，所述化学药剂螺旋上料装置还包括支撑架体，所述支撑架体一端抵持于地面上，另一端与所述药剂传输管道的管壁连接。
在其中一个实施例中，所述药剂传输管道的横截面为方形。
本发明的一种化学药剂螺旋上料装置，通过设置药剂储料机构、药剂出料机构、药剂螺旋传输机构，一方面，可以对结团后的药剂进行有效清理，防止堵塞出料口，另一方面，可以实现将药剂由低地势向高地势抬升并投放至污水处理池内，提升药剂投放的机械自动化水平。
