申请日2018.07.22
公开(公告)日2019.03.12
IPC分类号C02F3/34; C02F9/14
摘要
本实用新型公开了一种环境微生物废水处理装置，包括降解箱、初滤箱和垃圾箱，所述降解箱的两侧均开设有滑槽，两个滑槽的内部均转动连接有螺纹杆，两个螺纹杆的外部均转动连接有滑块，降解箱的一侧焊接有固定板，固定板的顶部安装有第一电机，两个螺纹杆的一端均延伸至降解箱的外部，降解箱的内部设有刮板，两个滑块的一端分别与刮板的两侧固定连接，降解箱的底部内壁为锥形结构，且降解箱的底部焊接有污泥管，污泥管与降解箱的内部相连通，初滤箱位于降解箱的一侧。本实用新型结构合理，设计巧妙，操作简单，不仅污水处理效果好，而且便于对残留的污泥进行清理，解决了现有的废水处理装置污泥清理效率低和漂浮物清理不干净的缺陷。
权利要求书

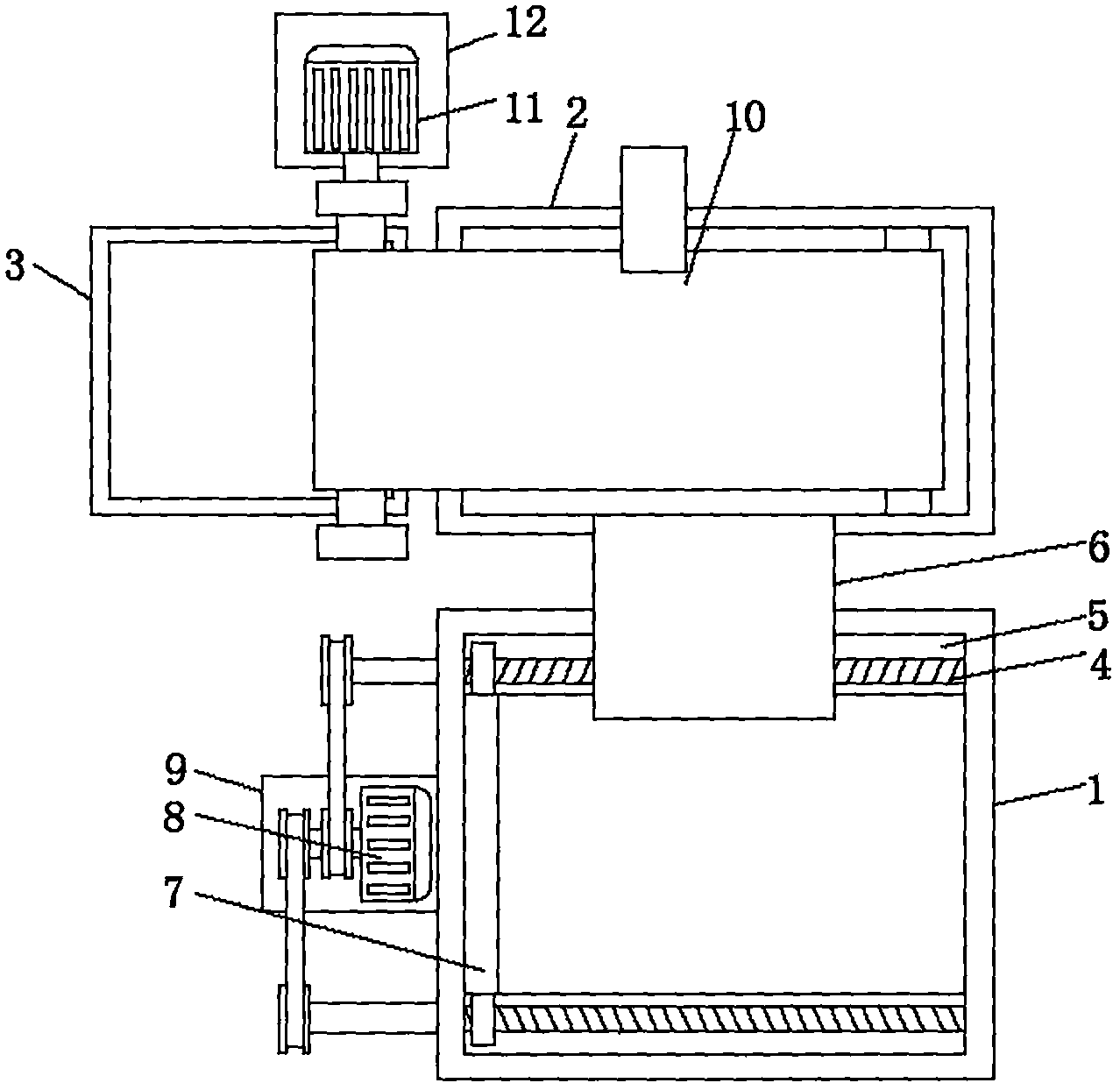

1.一种环境微生物废水处理装置，包括降解箱(1)、初滤箱(2)和垃圾箱(3)，其特征在于，所述降解箱(1)的两侧均开设有滑槽(5)，两个滑槽(5)的内部均转动连接有螺纹杆(4)，两个螺纹杆(4)的外部均转动连接有滑块，降解箱(1)的一侧焊接有固定板(9)，固定板(9)的顶部安装有第一电机(8)，两个螺纹杆(4)的一端均延伸至降解箱(1)的外部，降解箱(1)的内部设有刮板(7)，两个滑块的一端分别与刮板(7)的两侧固定连接，降解箱(1)的底部内壁为锥形结构，且降解箱(1)的底部焊接有污泥管(14)，污泥管(14)与降解箱(1)的内部相连通，初滤箱(2)位于降解箱(1)的一侧，降解箱(1)的一侧连接有连接管(6)，连接管(6)的一端与初滤箱(2)相连通，初滤箱(2)的内部设有传送带(10)，初滤箱(2)的一侧顶部开设有缺口，垃圾箱(3)位于初滤箱(2)靠近缺口的一侧，传送带(10)的一端贯穿缺口延伸至垃圾箱(3)的正上方，垃圾箱(3)与传送带(10)相配合。
2.根据权利要求1所述的一种环境微生物废水处理装置，其特征在于，所述第一电机的输出轴上焊接有两个第一皮带轮，两个螺纹杆(4)位于降解箱(1)外部的一端均焊接有第二皮带轮，两个第一皮带轮与两个第二皮带轮之间连接有皮带。
3.根据权利要求1所述的一种环境微生物废水处理装置，其特征在于，所述垃圾箱(3)的一侧设有安装台(12)，安装台(12)与地面固定连接，安装台(12)的顶部安装有第二电机，第二电机的输出轴与传送带(10)的转轴传动连接。
4.根据权利要求1所述的一种环境微生物废水处理装置，其特征在于，所述降解箱(1)的底部下方设有固定座(15)，固定座(15)与地面固定连接，固定座(15)的顶部安装有污泥泵(13)，污泥泵(13)的入口与污泥管(14)的一端固定连接。
5.根据权利要求1所述的一种环境微生物废水处理装置，其特征在于，所述刮板(7)的底部为直角三角形结构，且刮板(7)的底部与降解箱(1)的底部内壁相贴合，传送带(10)为金属网状结构。
6.根据权利要求1所述的一种环境微生物废水处理装置，其特征在于，所述降解箱(1)的一侧焊接有出水管(16)，初滤箱(2)的一侧焊接有进水管，且进水管的一端延伸至传送带(10)的正上方。
说明书
一种环境微生物废水处理装置
技术领域
本实用新型涉及废水处理技术领域，尤其涉及一种环境微生物废水处理装置。
背景技术
环境微生物是利用微生物来对环境中的污染物进行降解，从而而达到净化环境的目的。环境微生物技术常用在废水处理上，且对废水的净化效果显著，由于在废水在被微生物降解后会形成较多的污泥，为了保证净化的效果，需要定期对污泥进行清理，避免污泥过多而占据较多的空间。但是目前的废水处理装置在处理污泥时都是人工进行清除，这样的清理方式效率比较低，此外，由于废水中会有一些较大的漂浮物，以往都是人工对这些漂浮物进行清除，不仅效率低，而且容易出现纰漏。
实用新型内容
本实用新型提出的一种环境微生物废水处理装置，解决了现有的废水处理装置污泥清理效率低和漂浮物清理不干净的缺陷。
为了实现上述目的，本实用新型采用了如下技术方案：
一种环境微生物废水处理装置，包括降解箱、初滤箱和垃圾箱，所述降解箱的两侧均开设有滑槽，两个滑槽的内部均转动连接有螺纹杆，两个螺纹杆的外部均转动连接有滑块，降解箱的一侧焊接有固定板，固定板的顶部安装有第一电机，两个螺纹杆的一端均延伸至降解箱的外部，降解箱的内部设有刮板，两个滑块的一端分别与刮板的两侧固定连接，降解箱的底部内壁为锥形结构，且降解箱的底部焊接有污泥管，污泥管与降解箱的内部相连通，初滤箱位于降解箱的一侧，降解箱的一侧连接有连接管，连接管的一端与初滤箱相连通，初滤箱的内部设有传送带，初滤箱的一侧顶部开设有缺口，垃圾箱位于初滤箱靠近缺口的一侧，传送带的一端贯穿缺口延伸至垃圾箱的正上方，垃圾箱与传送带相配合。
优选的，所述第一电机的输出轴上焊接有两个第一皮带轮，两个螺纹杆位于降解箱外部的一端均焊接有第二皮带轮，两个第一皮带轮与两个第二皮带轮之间连接有皮带。
优选的，所述垃圾箱的一侧设有安装台，安装台与地面固定连接，安装台的顶部安装有第二电机，第二电机的输出轴与传送带的转轴传动连接。
优选的，所述降解箱的底部下方设有固定座，固定座与地面固定连接，固定座的顶部安装有污泥泵，污泥泵的入口与污泥管的一端固定连接。
优选的，所述刮板的底部为直角三角形结构，且刮板的底部与降解箱的底部内壁相贴合，传送带为金属网状结构。
优选的，所述降解箱的一侧焊接有出水管，初滤箱的一侧焊接有进水管，且进水管的一端延伸至传送带的正上方。
本实用新型的有益效果是：
1、通过第一电机、固定板、螺纹杆、滑槽、滑块、刮板、污泥管、污泥泵和降解箱之间的配合，达到便于清理降解箱底部污泥的目的，从而解决了现有的废水处理装置污泥清理效率低的缺陷;
2、通过垃圾箱、初滤箱、传送带、进水管和第二电机之间的配合，便于对污水中较大的漂浮物进行处理，从而解决了现有的废水处理装置漂浮物清理不干净的缺陷。
本实用新型结构合理，设计巧妙，操作简单，不仅污水处理效果好，而且便于对残留的污泥进行清理，解决了现有的废水处理装置污泥清理效率低和漂浮物清理不干净的缺陷。
