申请日2013.06.03
公开(公告)日2013.12.18
IPC分类号G05B19/418
摘要
本实用新型涉及一种基于WSN的可重构废水监控系统。现今存在的一些控制系统大多仍是以单片机控制为主的现场控制，不能进行实时性控制与采集，不仅给管理人员造成工作上的不方便，还导致工作效率的低下。本实用新型中的传感器模块由主芯片、传感器和接口组成，网关模块由主芯片、LCD、存储设备、GSM/GPRS模块、无线网络接收端和操作系统组成;数据存储模块选用数据存储服务器，该服务器安装Linux操作系统，远程控制模块采用Web2.0技术。本实用新型通过无线传感器技术对各环境参数自动进行采集，根据采集到的数据，经过分析后自动对管理设备进行控制。解决了人工管理无法实现24小时监控和快速反应的问题。
权利要求书
1. 一种基于WSN的可重构废水监控系统，包括传感器模块、网关模块、数据存储模块和远程控制模块，其特征在于：
所述的传感器模块包括第一主芯片、传感器和接口，其中第一主芯片采用8 MHz MSP430单片机，第一主芯片和传感器之间通过USB接口连接，传感器采用酸碱度PH值传感器或氧化还原ORP传感器，接口采用编程和数据收集的USB接口;
所述的网关模块包括第二主芯片、LCD、存储设备、GSM/GPRS模块和无线网络接收端，LCD、存储设备、GSM/GPRS模块、无线网络接收端均与第二主芯片信号连接;第二主芯片采用ARM S3C2440芯片，LCD使用分辨率为480X272的4.3寸LCD屏，存储设备采用一块64M的NorFlash和两块128M的NandFlash，GSM/GPRS模块采用MG323模块，无线网络接收端采用CC2420发射芯片实现数据的接收;
所述的数据存储模块选用数据存储服务器，传感器模块采集到的数据通过网关模块发送到数据存储服务器中的数据库;
所述的远程控制模块为采用Web2.0技术的人机交互界面。
说明书
一种基于WSN的可重构废水 监控系统
技术领域
本实用新型属于计算机应用技术领域，具体涉及一种基于WSN的可重构废水监控系统。
背景技术
随着我国工业化进程的不断推移，在当今社会环境问题日益突出，人们越来越关心水质质量，而国家也对河流水质越来越重视，这与民众的生活质量和身体健康密切相关。十八大以来，对于改善民生越来越受到人们的重视，而生活质量提高的前提是民众的身体安全，所以如何保证民生安全是重中之重。传统的水质环境监管手段是人工采集数据，并进行记录或者铺设有线的监管系统进行环境的监管。
这样做有着明显的不足：第一、通过人工的方式判断环境存在很大的偶然性，在不同的地点环境因子是不一样的，由于人工无法同时获得大规模不同采集点的数据，所以这样得到的数据不具有一般性，所以无法很好的开展后续工作。第二、人工控制无法实现全天候的监测，而环境因子是每时每刻发生着变化，从而对于环境变化无法及时采取相应的措施也会对人的身体健康带来不利的影响。第三、采用有线监控的方式存在着施工难度大、维护不便等诸多问题。
现今存在的一些控制系统大多仍是以单片机控制为主的现场控制，大棚的管理终端对大气的管理只限于存储和浏览历史数据，不能进行实时性控制与采集，不仅给管理人员造成工作上的不方便，还导致工作效率的低下。并且，这些控制系统都为一次成型，无法进行升级与更新，尤其是对于新功能的扩展没有提供预留的技术支持。
发明内容
本实用新型针对现有技术的不足，提供了一种基于WSN的可重构废水监控系统。

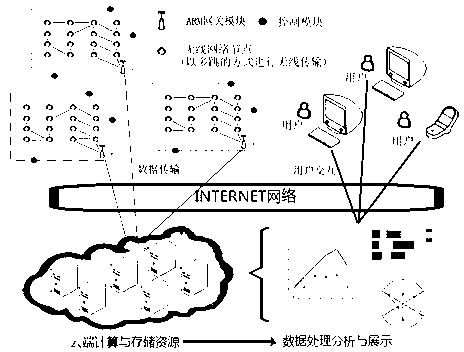

本实用新型包括传感器模块、网关模块、数据存储模块和远程控制模块。
所述的传感器模块包括第一主芯片、传感器和接口，其中第一主芯片采用8 MHz MSP430单片机，第一主芯片和传感器之间通过USB接口连接，传感器采用酸碱度PH值传感器或氧化还原ORP传感器，接口采用编程和数据收集的USB接口。
所述的网关模块包括第二主芯片、LCD、存储设备、GSM/GPRS模块和无线网络接收端，LCD、存储设备、GSM/GPRS模块、无线网络接收端均与第二主芯片信号连接;第二主芯片采用ARM S3C2440芯片，LCD使用分辨率为480X272的4.3寸LCD屏，存储设备采用一块64M的NorFlash和两块128M的NandFlash，GSM/GPRS模块采用MG323模块，无线网络接收端采用CC2420发射芯片实现数据的接收。
所述的数据存储模块选用数据存储服务器，传感器模块采集到的数据通过网关模块发送到数据存储服务器中的数据库;
所述的远程控制模块为采用Web2.0技术的人机交互界面。
相对于现有的管理方式，本实用新型具有以下优点：
(1)通过无线传感器技术对各环境参数自动进行采集，根据采集到的数据，经过分析后自动对管理设备进行控制。解决了人工管理无法实现24小时监控和快速反应的问题。
(2)本实用新型中的各个节点采用无线传感器技术，并通过自组网的方式进行平台的搭建，相较于有线控制系统，本实用新型有较简易的安装方式和较低的维护成本。
(3)系统可以实时获取现场环境参数并做出相应处理。当发生异常时，用户不但可以在互联网客户端实时地监测到所属环境的设备启动情况，而且还会收到短信提示。此功能方便了用户对多个环境进行远程管理。
