申请日2013.06.28
公开(公告)日2014.02.05
IPC分类号C02F9/08
摘要
本实用新型公开了一种水处理装置,包括依次经管路连通的介质过滤器、全自动软水器、原水箱、原水泵、第一精密过滤器、一级高压泵、一级RO装置、二级高压泵、二级RO装置、RO产水箱、EDI供水泵、第二精密过滤器、紫外线杀菌器、EDI装置、脱气装置、纯水箱、供水泵、TOC紫外线杀菌器、抛光混床、微孔过滤器,在所述的全自动软水器和原水箱间设置有还原剂加药装置,在所述的一级RO装置和二级高压泵间设置有PH加药装置,所述的EDI装置的极水经管路连通至水封水箱。本实用新型的水处理装置,采用多级过滤将介质过滤、反渗透过滤以及EDI处理技术完美组合,同时辅以还原剂的添加提高对反渗透膜的保护。
权利要求书

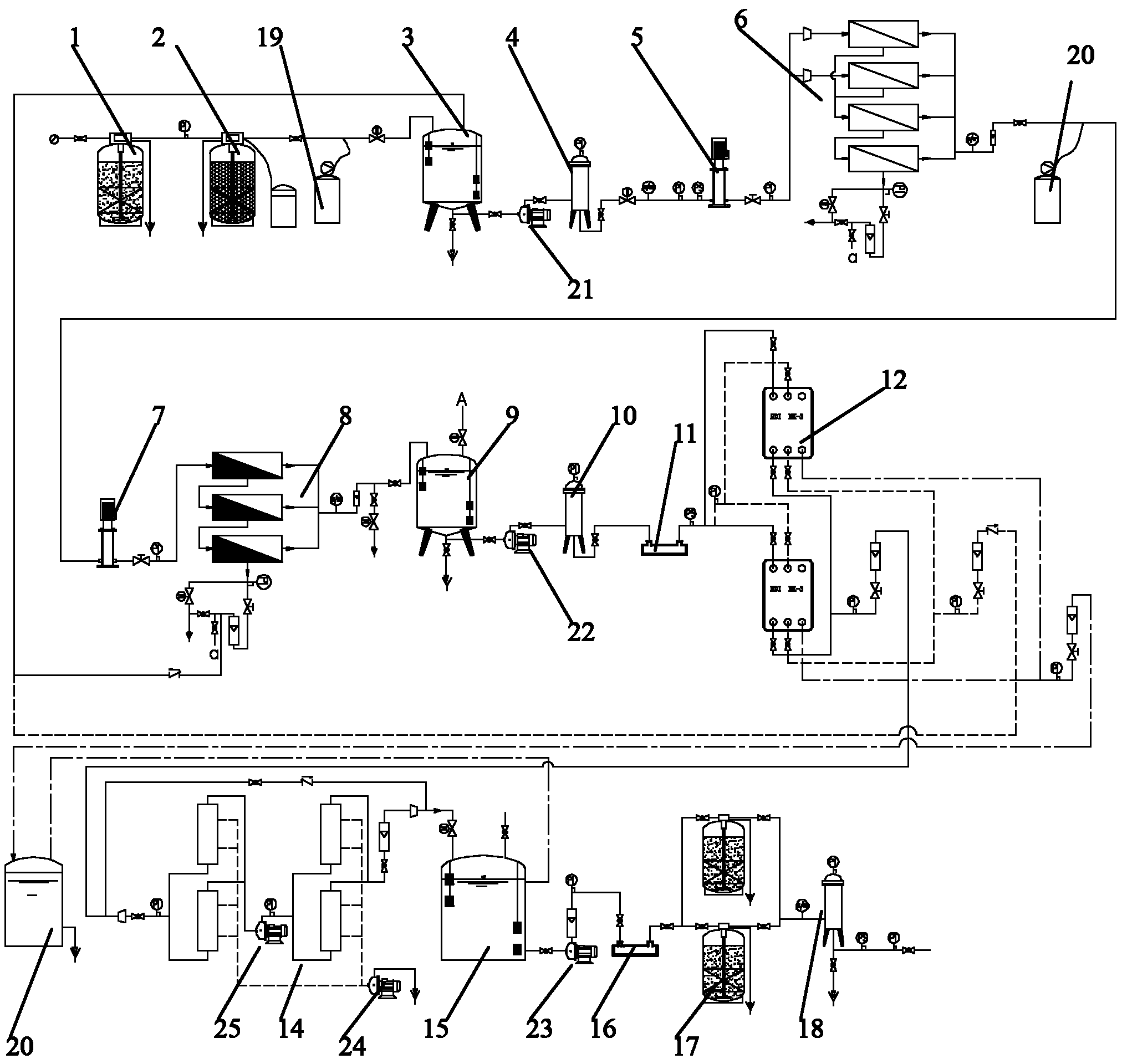

1.一种用以提供实验室用高纯水的水处理装置,其特征在于,包括依次经管路连通的介质过滤器、全自动软水器、原水箱、原水泵、第一精密过滤器、一级高压泵、一级RO装置、二级高压泵、二级RO装置、RO产水箱、EDI供水泵、第二精密过滤器、紫外线杀菌器、EDI装置、脱气装置、纯水箱、供水泵、TOC紫外线杀菌器、抛光混床、微孔过滤器,在所述的全自动软水器和原水箱间设置有还原剂加药装置,在所述的一级RO装置和二级高压泵间设置有pH加药装置,所述的EDI装置的极水经管路连通至水封水箱。
2.如权利要求1所述的水处理装置,其特征在于,所述的一级RO装置包括四个反渗透膜,第一反渗透膜和第二的反渗透膜进水分别与一级高压泵连通,第一反渗透膜和第二反渗透膜的浓水侧共同连接至第三反渗透膜的进水侧,第四反渗透膜的进水与第三反渗透膜的浓水侧连接且所述的第四反渗透膜的浓水侧连通有排污管路。
3.如权利要求2所述的水处理装置,其特征在于,所述的脱气装置包括一级脱气装置和二级脱气装置以及设置在两者中间的级间泵和为所述的一级脱气装置和二级脱气装置提供负压的真空泵。
4.如权利要求3所述的水处理装置,其特征在于,所述的抛光混床为两个并联设置的抛光混床。
5.如权利要求3所述的水处理装置,其特征在于,所述的纯水箱采用玻璃钢氮封水箱。
说明书
一种用以提供实验室用高纯水的水处理装置
技术领域
本实用新型涉及水处理技术领域,特别是涉及一种用以提供实验室用高纯
水的水处理装置。
背景技术
现有的纯化水系统包括以下装置:1、超滤装置:原水进入原水箱,然后进
入超滤装置,对原水进行预处理,后进入超滤水箱。能有效去除水中的微生物、
胶体、悬浮物颗粒、细菌、病毒及热源,符合作为反渗透装置的预处理设备;2、
软化装置:经超滤装置后的预处理水从超滤水箱进入软化装置进行软化,能脱
除水中的钙、镁离子,预防反渗透装置的结垢;3、反渗透装置:经软化装置软
化后的水进入反渗透装置除盐,达到连续电除盐EDI装置的进水要求。4、脱
气装置:经反渗透装置脱盐后的水 进入脱气膜装置,能除去水中的二氧化碳,
达到连续电除盐EDI装置的进水要求。5、连续电除盐EDI装置:经脱气装置出
来的水进入连续电除盐EDI装置得到纯化水,进入纯化水箱。
针对实验室高纯水,其使用量和使用时间均不确定,现有的纯化水系统不能满
足动态需求,而且对于实验室用水,其纯度要求更高,目前的纯化水系统不能
满足。
实用新型内容
本实用新型的目的是针对现有技术中存在的技术缺陷,而提供一种用以提
供实验室用高纯水的水处理装置。
为实现本实用新型的目的所采用的技术方案是:
一种用以提供实验室用高纯水的水处理装置,包括依次经管路连通的介质
过滤器、全自动软水器、原水箱、原水泵、第一精密过滤器、一级高压泵、一
级RO装置、二级高压泵、二级RO装置、RO产水箱、EDI供水泵、第二精密过
滤器、紫外线杀菌器、EDI装置、脱气装置、纯水箱、供水泵、TOC紫外线杀菌
器、抛光混床、微孔过滤器,在所述的全自动软水器和原水箱间设置有还原剂
加药装置,在所述的一级RO装置和二级高压泵间设置有PH加药装置,所述的
EDI装置的极水经管路连通至水封水箱。
所述的一级RO装置包括四个反渗透膜,第一反渗透膜和第二的反渗透膜进
水分别与一级高压泵连通,第一反渗透膜和第二反渗透膜的浓水侧共同连接至
第三反渗透膜的进水侧,第四反渗透膜的进水与第三反渗透膜的浓水侧连接且
所述的第四反渗透膜的浓水侧连通有排污管路。
所述的脱气装置包括一级脱气装置和二级脱气装置一级设置在两者中间的
级间泵和为所述的一级脱气装置和二级脱气装置提供负压的真空泵。
所述的抛光混床为两个并联设置的抛光混床。
所述的纯水箱采用玻璃钢氮封水箱。
与现有技术相比,本实用新型的有益效果是:
本实用新型的水处理装置,采用多级过滤将介质过滤、反渗透过滤以及EDI
处理技术完美组合,同时辅以还原剂的添加提高对反渗透膜的保护,通过PH调
节剂的添加提高CO2的排气,降低了次生污染的可能,而在出水侧再增加密闭式
存储和杀菌以及混床处理,有效提高出水纯度。
