申请日2013.06.28
公开(公告)日2014.01.08
IPC分类号C02F1/00; B01J49/00
摘要
本实用新型涉及废水回收系统领域，更具体地，本实用新型涉及水处理再生正洗水复用系统。一种水处理再生正洗水复用系统，包括阴床(2)、阳床(1)，其特征在于，还包括阴床正洗水收集池(7)、阳床正洗水收集池(3)、清水池(9)。本实用新型的有益效果是：能有效利用正洗水，阳床可以大幅度节约脱盐水、阴床可以大幅度节约清水。本水处理再生正洗水复用系统安装、改造简单，且能降低生产成本。在节约水资源的同时减轻污水处理站的治理负担。
权利要求书

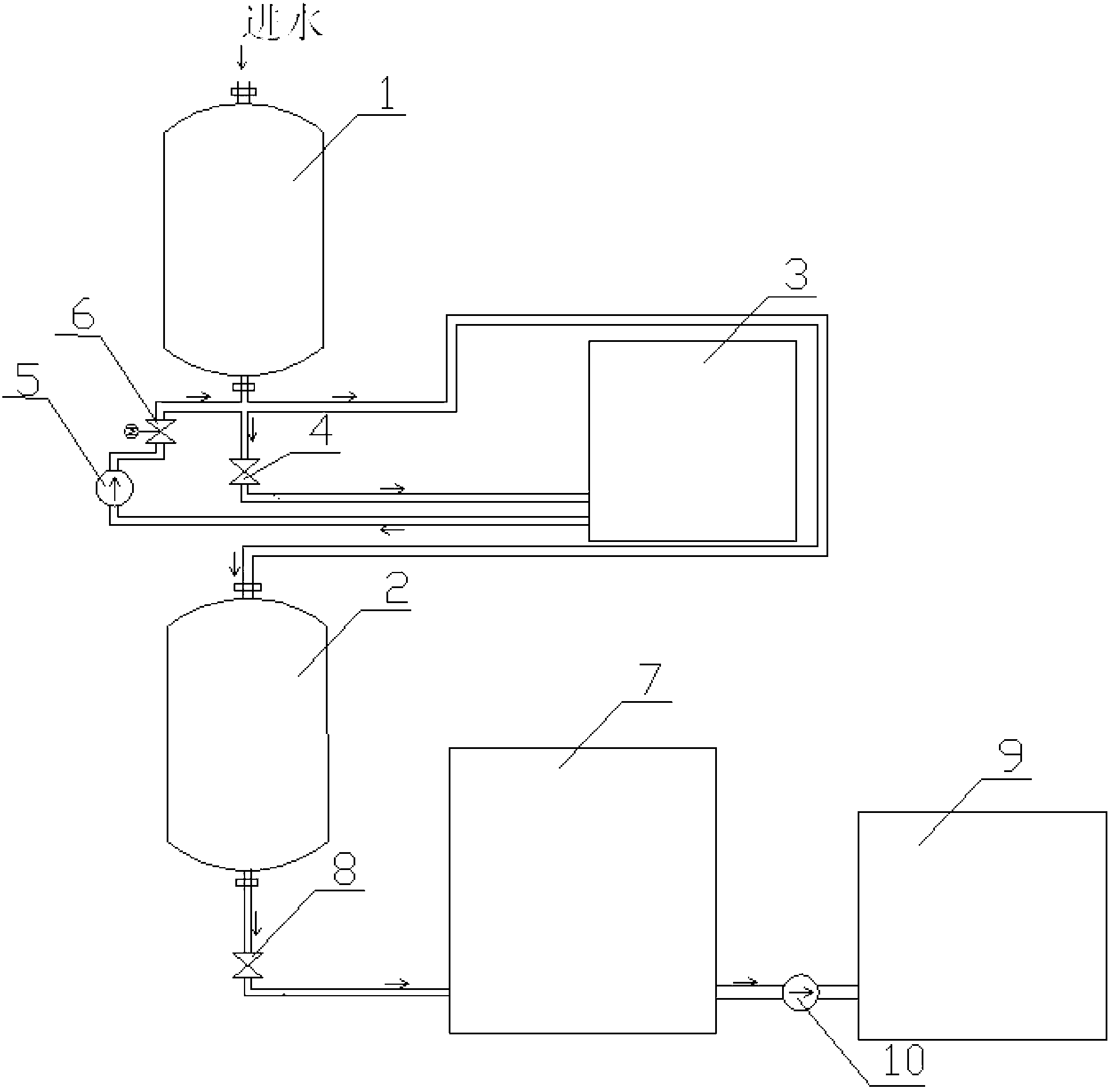

1.一种水处理再生正洗水复用系统，包括阴床(2)、阳床(1)，其特征在于，还包括阴床正洗水收集池(7)、阳床正洗水收集池(3)、清水池(9);所述阴床(2)的正洗排水门通过管道与所述阴床正洗水收集池(7)的进水口相通，所述阴床(2)的正洗排水门与所述阴床正洗水收集池(7)的进水口之间的连接管道中设有第二阀门(8)，所述阴床正洗水收集池的(7)出水口通过管道与所述清水池(9)的进水口相通，所述阴床正洗水收集池(7)的出水口与所述清水池(9)的进水口之间的连接管道中设有第二水泵(10);所述阳床(1)的正洗排水门通过管道与所述阳床正洗水收集池(3)的进水口相通，所述阳床(1)的正洗排水门与所述阳床正洗水收集池(3)的进水口之间的连接管道中设有第一阀门(4)，所述阳床正洗水收集池(3)的出水口通过管道与所述阳床(1)的进酸门相通，所述阳床正洗水收集池(3)的出水口与所述阳床(1)的进酸门之间的连接管道中设有第一水泵(5);所述阳床(1)的出口门通过管道与阴床(2)的进口门相通。
2.根据权利要求1所述水处理再生正洗水复用系统，其特征在于：所述第一阀门(4)和第二阀门(8)是气动蝶阀。
3.根据权利要求1所述水处理再生正洗水复用系统，其特征在于：所述阳床(1)的进酸门前端设置有自动调节阀(6)。
说明书
水处理再生正洗水复用系统
技术领域
本实用新型涉及废水 回收系统领域，更具体地，本实用新型涉及水处理再生正洗水复用系统。
背景技术
水处理的阴、阳床再生过程将会产生大量废水，而现有技术一般是将产生的废水直接排入污水处理站，照成资源浪费。
其中阳离子交换器简称阳床，阴离子交换器简称阴床。阴床和阳床在使用一段时间之后会失效，所以在失效前要进行再生。一般来说阳床的再生步骤包括小反洗、放水、预进水、进酸、置换、小正洗、正洗。阴床的再生步骤包括小反洗、放水、预进水、进碱、置换、小正洗、正洗。正洗过程中会通过正洗排水门排出废水，直至排出废水达到规定的水质指标时停止正洗。
实用新型内容
本实用新型克服了现有技术的不足，提供一种石膏粉包装车间和生产车间的收尘装置。为解决上述的技术问题，本实用新型的一种实施方式采用以下技术方案：一种水处理再生正洗水复用系统，包括阴床、阳床，其特征在于，还包括阴床正洗水收集池、阳床正洗水收集池、清水池;阴床的正洗排水门通过管道与阴床正洗水收集池的进水口相通，阴床的正洗排水门与阴床正洗水收集池的进水口之间的连接管道中设有第二阀门，阴床正洗水收集池的出水口通过管道与清水池的进水口相通，阴床正洗水收集池的出水口与清水池的进水口之间的连接管道中设有第二水泵;阳床的正洗排水门通过管道与阳床正洗水收集池的进水口相通，阳床的正洗排水门与阳床正洗水收集池的进水口之间的连接管道中设有第一阀门，阳床正洗水收集池的出水口通过管道与阳床的进酸门相通，阳床正洗水收集池的出水口与阳床的进酸门之间的连接管道中设有第一水泵;阳床的出口门通过管道与阴床的进口门相通。采用上述结构，可以有效利用正洗水，阳床可以大幅度节约脱盐水、阴床可以大幅度节约清水。本水处理再生正洗水复用系统安装、改造简单，且能降低生产成本。更进一步的技术方案是第一阀门和第二阀门是气动蝶阀。更进一步的技术方案是阳床的进酸门前端设置有自动调节阀。采用上述结构，使酸性废水根据阳床的酸浓度需求适时控制开关。与现有技术相比，本实用新型的有益效果是：能有效利用正洗水，阳床可以大幅度节约脱盐水、阴床可以大幅度节约清水。本水处理再生正洗水复用系统安装、改造简单，且能降低生产成本。在节约水资源的同时减轻污水处理站的治理负担。
