申请日2018.07.20
公开(公告)日2018.10.23
IPC分类号B01D61/08; C02F9/08
摘要
本发明提供一种厨下净水机水处理系统,其特征在于,包括:复合滤芯,至少设置有第一进水口、第一出水口、第二进水口和第二出水口,水路,外界自来水经原水管路流入所述第一进水口,形成原水支路,流入所述第一进水口的自来水,从所述第一出水口流出,一部分直接分流入外界净水接口,形成净水支路,另一部分通过水路流入RO膜滤芯进行过滤,然后通过所述第二进水口回流至所述复合滤芯内部,并通过所述第二出水口流出到用户端,最终形成所述纯水支路。本发明中使用了复合滤芯结构,减少了水路系统的整体体积,简化了水路排布。
权利要求书
1.一种厨下净水机水处理系统,其特征在于,包括:

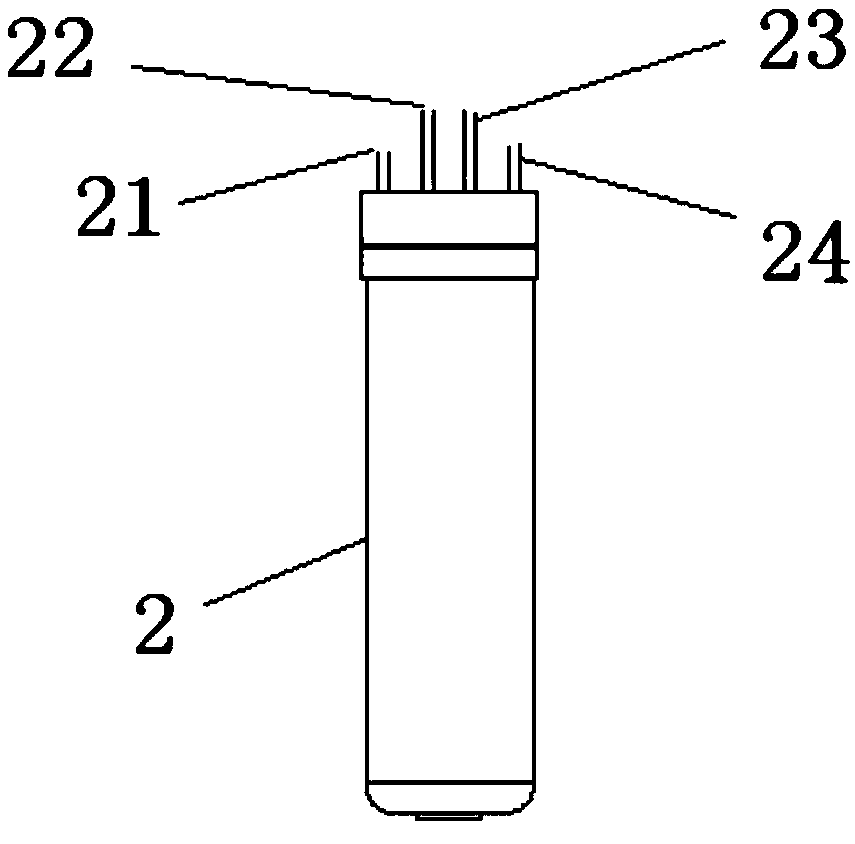

复合滤芯(2),至少设置有第一进水口(21)、第一出水口(22)、第二进水口(23)和第二出水口(24);
水路,外界自来水经原水管路(A)流入所述第一进水口(21),形成原水支路(1),流入所述第一进水口(21)的自来水,从所述第一出水口(22)流出,进入水路(B),一部分分流入水路(B1)后流出到外界净水接口,形成净水支路(3),另一部分通过水路(B2)后流入RO膜滤芯(7)进行过滤并进入水路(D),然后通过所述第二进水口(23)回流至所述复合滤芯(2)内部,并通过所述第二出水口(24)流出进入水路(E),最终形成所述纯水支路(5);
杀菌装置(53),设置在纯水支路(5)上,用以对残水进行杀菌处理。
2.根据权利要求1所述的厨下净水机水处理系统,其特征在于,所述复合滤芯(2)集合前置滤芯与后置滤芯于一体。
3.根据权利要求2所述的厨下净水机水处理系统,其特征在于,且所述前置滤芯和所述后置滤芯是两个独立的个体。
4.根据权利要求3所述的厨下净水机水处理系统,其特征在于,所述第一进水口(21)为所述前置滤芯的进水口,所述第一出水口(22)为所述前置滤芯的出水口,所述第二进水口(23)为所述后置滤芯的进水口,所述第二出水口(24)为所述后置滤芯的出水口。
5.根据权利要求1所述的厨下净水机水处理系统,其特征在于,还包括:
滤瓶(13),用于容纳所述复合滤芯(2)和/或所述RO膜滤芯(7),并具有若干可与外界接通的滤瓶水口;以及
分水件(11),与所述复合滤芯(2)配合,并具有若干与所述复合滤芯(2)水口对应的分水水路,所述分水水路的一端与所述复合滤芯水口连通,所述分水水路的另一端可与所述滤瓶水口对应;
其中,所述分水件(11)可相对所述滤瓶转动,并可使所述分水水路的另一端与所述滤瓶水口错开以关闭所述分水水路。
转接套(12),所述转接套(12)设置在所述复合滤芯(2)与所述分水件(2)之间,用于所述分水件(2)与所述复合滤芯(2)的固定连接。
6.根据权利要求5所述的厨下净水机水处理系统,其特征在于,所述转接套(12)固定设置在所述滤瓶中,其一端与所述复合滤芯(2)卡接,另一端与所述分水件(11)卡接。
7.根据权利要求6所述的厨下净水机水处理系统,其特征在于,所述分水件(11)上成型有卡接部,以将所述分水件(11)卡接在所述复合滤芯(2)上,所述分水件(11)为旋转体结构,所述分水水路临近滤瓶的一端分布在所述分水件(11)的周向面上。
8.根据权利要求1所述的厨下净水机水处理系统,其特征在于,所述杀菌装置(53)是UV紫外灯杀菌装置。
9.根据权利要求1所述的厨下净水机水处理系统,其特征在于,所述水路(B1)上沿水流方向依次连接有电磁阀(6)、稳压泵(10),所述水路(D)上沿水流方向依次连接有单向阀(8)、TDS探针(9),所述水路(E)上沿水流方向依次连接有流量计(51)、高压开关(52)和所述杀菌装置(53)。
10.根据权利要求1-9任一所述的厨下净水机水处理系统,其特征在于,还包括:
浓水支路(4),所述RO膜滤芯(7)设置有RO膜滤芯进水口(71)、浓水出口(72)和纯水出口(73),经所述浓水出口(72)出来的水,进入水路(C),流经废水比电磁阀(41),流出到外界处理掉,形成所述浓水支路(4)。
说明书
一种厨下净水机水处理系统
技术领域
本发明涉及厨下净水机技术领域,具体涉及一种厨下净水机水处理系统。
背景技术
目前,由于水质问题及人们的生活水平逐步提升,净水机已成为生活中必不可少的家用电器之一。但是在现有的净水机中,净水系统一般包括RO滤芯或者超滤膜滤芯,为了进一步保护RO滤芯或者超滤膜滤芯,一般在前置过滤水路中设置前置滤芯(前罩滤芯可称为前处理或预处理滤芯,属于粗过滤,主要由PAC或PP棉滤芯和前置活性炭滤料构成),为了进一步改善水质,获得更佳口感,一般在后置过滤水路中设置后置滤芯(后置滤芯可称为后处理,一般处于精过滤的水路后方,主要是后置复合滤芯或者活性炭、超滤)。
专利CN 201406356Y公开了一种反渗透净水机的纯净水处理系统,包括依次连接的PP滤芯、活性炭滤芯、压缩活性炭滤芯、RO膜滤芯和后置活性炭矿化复合滤芯。上述滤芯均是单独个体且数量多,导致整个水路系统体积大,布置安装困难。,
发明内容
因此,本发明要解决的技术问题在于解决现有净水机水路系统体积大且布置困难的问题。
为此,本发明提供一种厨下净水机水处理系统,包括:
复合滤芯,至少设置有第一进水口、第一出水口、第二进水口和第二出水口;
水路,外界自来水经原水管路A流入所述第一进水口,形成原水支路,流入所述第一进水口的自来水,从所述第一出水口流出,进入水路B,一部分分流入水路B1后流出到外界净水接口,形成净水支路,另一部分通过水路B2后流入RO膜滤芯进行过滤并进入水路D,然后通过所述第二进水口回流至所述复合滤芯内部,并通过所述第二出水口流出进入水路E,最终形成所述纯水支路;
杀菌装置,设置在纯水支路上纯水水龙头的正下方,用以对残水进行杀菌处理。
所述复合滤芯集合前置滤芯与后置滤芯于一体,且所述前置滤芯和所述后置滤芯是两个独立的个体。
所述第一进水口为所述前置滤芯的进水口,所述第一出水口为所述前置滤芯的出水口,所述第二进水口为所述后置滤芯的进水口,所述第二出水口为所述后置滤芯的出水口。
所述前置滤芯可以是PAC、PP绵等粗过滤滤芯中的任一种,所述后置滤芯可以是超滤+C复合、后置C等过滤滤芯中的任一种。
本发明提供的水处理系统还包括:滤瓶,用于容纳所述复合滤芯,并具有若干可与外界接通的滤瓶水口;以及
分水件,与所述复合滤芯和RO膜滤芯配合,并具有若干与所述复合滤芯水口对应的分水水路,所述分水水路的一端与所述复合滤芯水口连通,所述分水水路的另一端可与所述滤瓶水口对应;
所述分水件可相对所述滤瓶转动,并可使所述分水水路的另一端与所述滤瓶水口错开以关闭所述分水水路。
转接套,所述转接套设置在所述复合滤芯与所述分水件之间,用于所述分水件与所述复合滤芯的固定连接。
所述转接套固定设置在所述滤瓶中,其一端与所述复合滤芯卡接,另一端与所述分水件卡接。
所述分水件上成型有卡接部,以将所述分水件卡接在所述复合滤芯上。
所述分水件为旋转体结构,所述分水水路临近滤瓶的一端分布在所述分水件的周向面上。
所述杀菌装置是UV紫外灯杀菌装置,可产生紫外光线,对纯水支路末端的残水进行杀菌处理。
所述水路B1上沿水流方向依次连接有电磁阀、稳压泵,所述水路D上沿水流方向依次连接有单向阀、TDS探针,所述水路E上沿水流方向依次连接有流量计、高压开关和所述杀菌装置。
所述电磁阀,接收水路主控板的信号,通过阀门的开闭以控制水路的通断。
所述稳压泵,控制后续水路中水流压力值的恒定,进而确保稳定出水。
所述TDS探针,用以检测经过RO膜滤芯处理后的水质情况。
所述流量计,用以统计水流量的大小,进而可以确定所述复合滤芯和所述RO膜滤芯的使用情况以及更新时间。
所述高压开关,用以监测水路E上的压力变化,并将采集到的压力信号发送给水路主控板。
还包括:
浓水支路,所述RO膜滤芯设置有RO膜滤芯进水口、浓水出口和纯水出口,经所述浓水出口出来的水,进入水路,流经废水比电磁阀,流出到外界处理掉,形成所述浓水支路。
所述废水比电磁阀设置有半开状态和全开状态,B2水路中的水,经RO膜滤芯过滤时,带有杂质的部分会阻挡在RO膜的外面,转流入水路C,通过所述半开状态的废水比电磁阀排入到外界,部分杂质会堆积在RO膜上,一定时间后,RO膜前的杂质堆积增多,会增大RO膜前的水压,这时废水比电磁阀会切换到全开状态,通过阀门打开过程中产生的水压差将RO膜前的杂质冲到外界排掉。
本发明技术方案,具有如下优点:
1.本发明提供的厨下净水机水处理系统中包括复合滤芯,至少设置有第一进水口、第一出水口、第二进水口和第二出水口,以及和上述复合滤芯配合使用的水路,且所述复合滤芯集合前置滤芯和后置滤芯为一体,减少了整个水路系统的体积,方便了水路的排布。
同时,本发明在纯水支路上设置有杀菌装置,从而改善了纯水支路末端残水污染问题。
2.本发明提供的厨下净水机水处理系统中所述复合滤芯集合前置滤芯与后置滤芯于一体,滤芯使用到期后,方便交换。
3.本发明提供的厨下净水机水处理系统中所述第一进水口为所述前置滤芯的进水口,所述第一出水口为所述前置滤芯的出水口,所述第二进水口为所述后置滤芯的进水口,所述第二出水口为所述后置滤芯的出水口,两进两出的结构,收缩了整体水路占用的空间,为净水机向更精小化发展提供了可能。
4.本发明提供的厨下净水机水处理系统中安装有流量计,所述流量计可统计用户使用水量的多少,并将此信息显示在控制面板上,此外,还可以根据流量数据判断滤芯是否需要交换,可让用户提前准备好新的滤芯,防止滤芯准备不足影响日常生活用水。
