申请日2018.03.16
公开(公告)日2019.01.04
IPC分类号C02F1/00; B01D24/00; B01D24/28; B01D24/38; B01D24/48
摘要
本实用新型的目的是为了解决现有的装置不便对污水处理进行控制的难题，公开了一种新型可控的多功能污水净化处理装置，包括污水箱、过滤块、进水斗、连接管、第一滑杆、挡块、第一齿条、第一螺旋弹簧、第二齿条、第一转盘、第一转轴、第一电机、固定架、支撑架、连接板、端盖、安装杆、第二电机、第二转盘、第二转轴、第三齿条、第四齿条、第二滑杆、第二螺旋弹簧、导向管、推板、进气管、气囊、螺旋塞、底板、收集筒、第一通槽、出水孔、滑板、第二通槽和第三通槽。本实用新型通过设置多个过滤块，方便对污水进行过滤，通过气囊的设置，方便对过滤块进行挤压，从而方便对过滤块之间的间隙进行控制，方便对污水的净化程度进行控制，提高了对污水的净化效果。
权利要求书

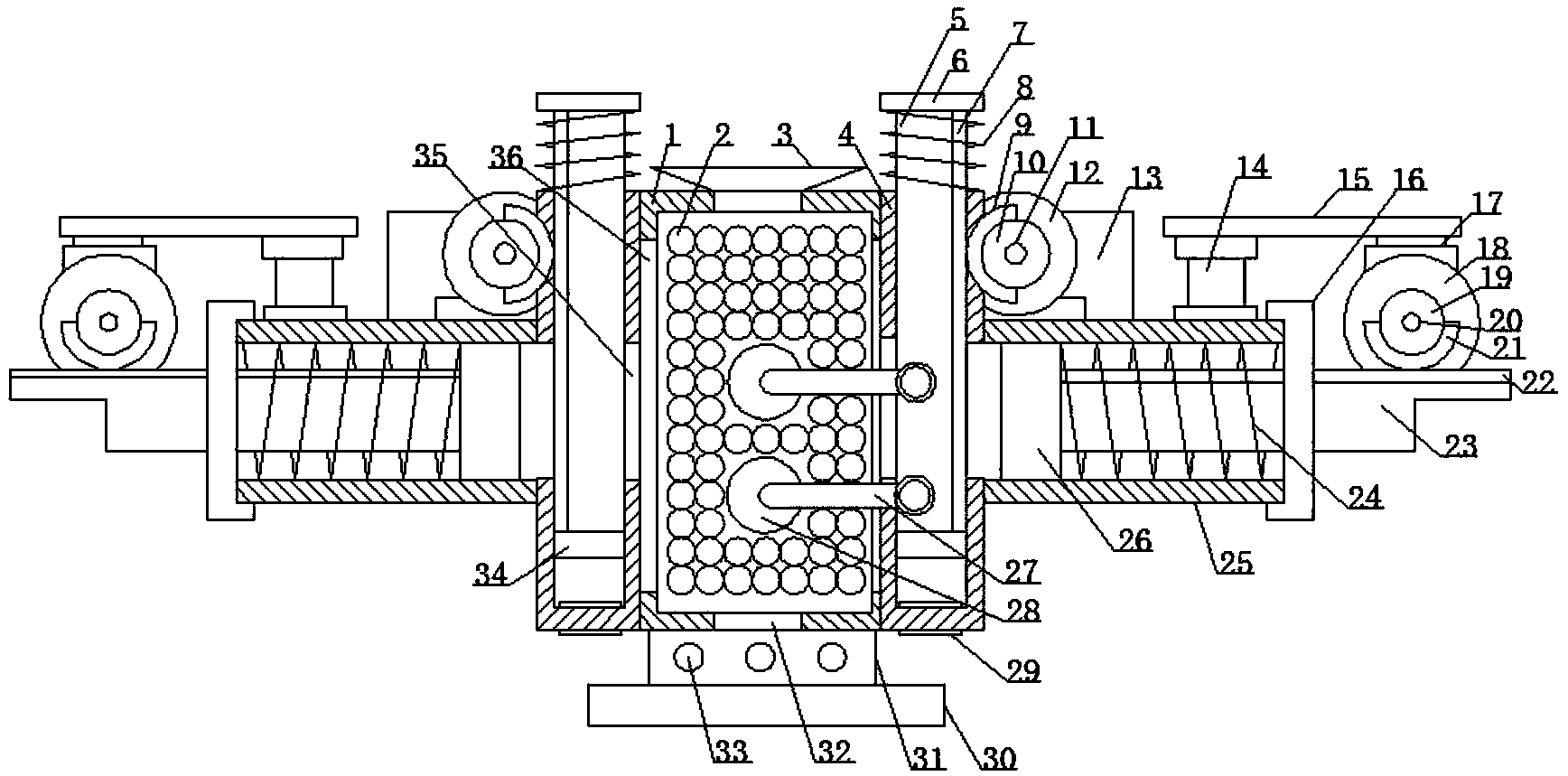

1.一种新型可控的多功能污水净化处理装置，包括污水箱(1)，其特征在于：所述污水箱(1)上侧固定安装有进水斗(3)，所述污水箱(1)左右侧壁上开有第三通槽(36)，所述污水箱(1)内部均匀安装有过滤块(2)，所述过滤块(2)之间对称安装有气囊(28)，所述气囊(28)表面固定安装有进气管(27)，所述污水箱(1)底面开有第一通槽(32)，所述污水箱(1)下侧固定安装有收集筒(31)，所述收集筒(31)表面均匀开有出水孔(33)，所述污水箱(1)左右两侧对称安装有连接管(4)，所述连接管(4)左右侧壁上开有第二通槽(35)，所述连接管(4)上侧固定安装有第一螺旋弹簧(8)，所述第一螺旋弹簧(8)内部套接有第一滑杆(5)，所述第一滑杆(5)上端固定安装有挡块(6)，所述第一滑杆(5)右侧表面固定安装有第一齿条(7)，所述第一滑杆(5)下端固定安装有滑板(34)，所述连接管(4)底面安装有螺旋塞(29)，所述连接管(4)外侧中部固定安装有导向管(25)，所述导向管(25)外端安装有端盖(16)，所述端盖(16)内部滑动配合有第二滑杆(23)，所述第二滑杆(23)内端固定安装有推板(26)，所述推板(26)与端盖(16)之间固定安装有第二螺旋弹簧(24)，所述第二滑杆(23)上侧表面固定安装有第四齿条(22)，所述导向管(25)上表面外侧固定安装有支撑杆(14)，所述支撑杆(14)上侧固定安装有连接板(15)，所述连接板(15)下表面外侧固定安装有安装杆(17)，所述安装杆(17)下端固定安装有第二电机(18)，所述第二电机(18)中部安装有第二转轴(20)，所述第二转轴(20)表面固定安装有第二转盘(19)，所述第二转盘(19)外表面固定安装有第三齿条(21)，所述支撑杆(14)内侧设置有固定架(13)，所述固定架(13)内侧固定安装有第一电机(12)，所述第一电机(12)中部安装有第一转轴(11)，所述第一转轴(11)表面固定安装有第一转盘(10)，所述第一转盘(10)表面固定安装有第二齿条(9)。
2.根据权利要求1所述的一种新型可控的多功能污水净化处理装置，其特征在于：所述第二齿条(9)和第三齿条(21)分别分布在第一转盘(10)和第二转盘(19)的外半周。
3.根据权利要求1所述的一种新型可控的多功能污水净化处理装置，其特征在于：所述螺旋塞(29)和滑板(34)表面固定粘贴有海绵层。
4.根据权利要求1所述的一种新型可控的多功能污水净化处理装置，其特征在于：所述过滤块(2)为海绵材料制成。
5.根据权利要求1所述的一种新型可控的多功能污水净化处理装置，其特征在于：所述出水孔(33)上安装有橡胶螺旋塞。
说明书
一种新型可控的多功能污水净化处理装置
技术领域
本实用新型涉及污水处理领域，尤其涉及一种新型可控的多功能污水净化处理装置。
背景技术
人类生产活动造成的水体污染中，工业引起的水体污染最严重。如工业废水，它含污染物多，成分复杂，不仅在水中不易净化，而且处理也比较困难。工业废水，是工业污染引起水体污染的最重要的原因。它占工业排出的污染物的大部分。工业废水所含的污染物因工厂种类不同而千差万别，即使是同类工厂，生产过程不同，其所含污染物的质和量也不一样。工业除了排出的废水直接注入水体引起污染外，固体废物和废气也会污染水体。
在对污水进行处理的时候，现有的就是将污水通入净水器内进行净化，需要进行复杂的控制面板的操作，同时传统的净水机也容易造成堵塞，对净水机内部的净水速度不易进行控制，从而不便对净水效果进行快速控制，影响了对污水的净水效率，还有的装置在对污水进行净化处理的时候，不易对污水进行均匀混合，从而将会影响对污水的净化效果，因此，需要设计一种新型可控的多功能污水净化处理装置来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术的不足，提供了一种新型可控的多功能污水净化处理装置。
本实用新型是通过以下技术方案实现：
一种新型可控的多功能污水净化处理装置，包括污水箱，所述污水箱上侧固定安装有进水斗，所述污水箱左右侧壁上开有第三通槽，所述污水箱内部均匀安装有过滤块，所述过滤块之间对称安装有气囊，所述气囊表面固定安装有进气管，所述污水箱底面开有第一通槽，所述污水箱下侧固定安装有收集筒，所述收集筒表面均匀开有出水孔，所述污水箱左右两侧对称安装有连接管，所述连接管左右侧壁上开有第二通槽，所述连接管上侧固定安装有第一螺旋弹簧，所述第一螺旋弹簧内部套接有第一滑杆，所述第一滑杆上端固定安装有挡块，所述第一滑杆右侧表面固定安装有第一齿条，所述第一滑杆下端固定安装有滑板，所述连接管底面安装有螺旋塞，所述连接管外侧中部固定安装有导向管，所述导向管外端安装有端盖，所述端盖内部滑动配合有第二滑杆，所述第二滑杆内端固定安装有推板，所述推板与端盖之间固定安装有第二螺旋弹簧，所述第二滑杆上侧表面固定安装有第四齿条，所述导向管上表面外侧固定安装有支撑杆，所述支撑杆上侧固定安装有连接板，所述连接板下表面外侧固定安装有安装杆，所述安装杆下端固定安装有第二电机，所述第二电机中部安装有第二转轴，所述第二转轴表面固定安装有第二转盘，所述第二转盘外表面固定安装有第三齿条，所述支撑杆内侧设置有固定架，所述固定架内侧固定安装有第一电机，所述第一电机中部安装有第一转轴，所述第一转轴表面固定安装有第一转盘，所述第一转盘表面固定安装有第二齿条。
作为本实用新型的优选技术方案，所述第二齿条和第三齿条分别分布在第一转盘和第二转盘的外半周。
作为本实用新型的优选技术方案，所述螺旋塞和滑板表面固定粘贴有海绵层。
作为本实用新型的优选技术方案，所述过滤块为海绵材料制成。
作为本实用新型的优选技术方案，所述出水孔上安装有橡胶螺旋塞。
与现有技术相比，本实用新型的有益效果是：
本实用新型通过设置多个过滤块，方便对污水进行过滤，通过气囊的设置，方便对过滤块进行挤压，从而方便对过滤块之间的间隙进行控制，方便对污水的净化程度进行控制，同时也便于对水流速度进行控制，提高了对污水的净化效果，通过第一电机和第二电机的设置，加上第一转盘和第二转盘的配合，从而方便对对污水进行反复推动，便于使污水与过滤块充分接触，提高对污水的净化效果，通过出水孔的设置，从而方便控制水的流出与否，有效对污水的过滤时间进行控制，且设计合理，操作方便，值得进行推广，符合社会需求。
