申请日2014.04.04
公开(公告)日2014.09.10
IPC分类号C02F9/14
摘要
本实用新型涉及一种载有超声波的MBR污水处理设备，属于污水处理领域。该设备包括由依次连通的厌氧池、缺氧池、好氧池、清水池构成的一体化污水处理箱，连接一体化污水处理箱出水口的立体生态床;所述好氧池与清水池之间设有MBR，好氧池底部设有超声波发生器，超声波发生器的上方设有连续式曝气的第一曝气管。本实用新型的有益效果是：在好氧池中设置超声波发生器和曝气管，利用超声波振脱MBR表面的污泥，并利用曝气管中产生的大量气泡将振脱的污泥随气泡带走，防止MBR堵塞和振脱的污泥二次堵塞。同时，曝气管产生的气泡，可以增加污水中的含氧浓度，提高污水的硝化反应处理效果。
权利要求书
1.一种载有超声波的MBR污水处理设备，包括一体化污水处理箱与连接一体化污水处理箱的出水口的立体生态床;所述的一体化污水处理箱由依次连通的厌氧池、缺氧池、好氧池、清水池构成;其特征在于：所述的好氧池与清水池之间设有MBR，好氧池底部设有超声波发生器，超声波发生器的上方设有连续式曝气的第一曝气管。
2.根据权利要求1所述的载有超声波的MBR污水处理设备，其特征在于：所述的缺氧池位于好氧池内部，厌氧池位于缺氧池的内部;厌氧池顶部设有溢流堰，溢流堰上设有连通缺氧池的溢流口;缺氧池的底部设有连通好氧池的连通口。
3.根据权利要求2所述的载有超声波的MBR污水处理设备，其特征在于：所述的厌氧池为圆形池;所述的缺氧池是与厌氧池具有相同圆心的环形池。
4.根据权利要求1所述的载有超声波的MBR污水处理设备，其特征在于：所述的好氧池与厌氧池之间设有使好氧池中的污水回流至厌氧池的回流管和回流泵。
5.根据权利要求1所述的载有超声波的MBR污水处理设备，其特征在于：所述的缺氧池的底部设有间歇式曝气的第二曝气管。
6.根据权利要求1所述的载有超声波的MBR污水处理设备，其特征在于：所述的厌氧池的入水口位于厌氧池底部。
7.根据权利要求1所述的载有超声波的MBR污水处理设备，其特征在于：所述的清水池底部设有与生态立体床相连的排水口。
8.根据权利要求1所述的载有超声波的MBR污水处理设备，其特征在于：所述的好氧池底部设有排泥口。
说明书
一种载有超声波的MBR污水处理设备
技术领域
本实用新型属于污水处理领域的应用设备，尤其涉及一种载有超声波的MBR污水处理设备。
背景技术
随着我国经济社会的发展，近年来城市化进程的不断加速，环境污染所带来的危害日益显现，“十二五”以来国家对环境污染的治理高度重视，特别是农村环境综合整治受到政府和人民的广泛关注。在水环境污染问题日益突出的新形势下，加强农村污水治理，对于解决我国目前所面临的水资源短缺和水污染严重等问题具有重要意义。然而，农村地区产生的生活和生产污水具有分散、管网不易收集、水量不稳定等特点，因而不适合采用传统污水处理设施进行处理，针对这些特点，便于运输、安装的一体化污水处理设备受到越来越多的重视。现有的一体化污水处理设备将厌氧区、缺氧区、好氧区、消毒池、污泥池及控制室集中为一体，但由于所需的污水处理池较多，仍需占用较大的空间，且制造成本较高，由此，具将有微生物处理和过滤功能的MBR(Membrane Bioreactor Reactor，膜生物反应器)系统应用在污水处理领域中。MBR是膜生物反应器的简称，是一种由膜分离单元和生物处理法相结合的水处理技术，具有出水水质稳定、剩余污泥产量少等显著优点。膜过滤模块能充分实现泥水分离。但MBR在污水处理过程中，容易被污水中的悬浮物附着，造成MBR的堵塞，从而影响MBR的降解和过滤效率。
发明内容

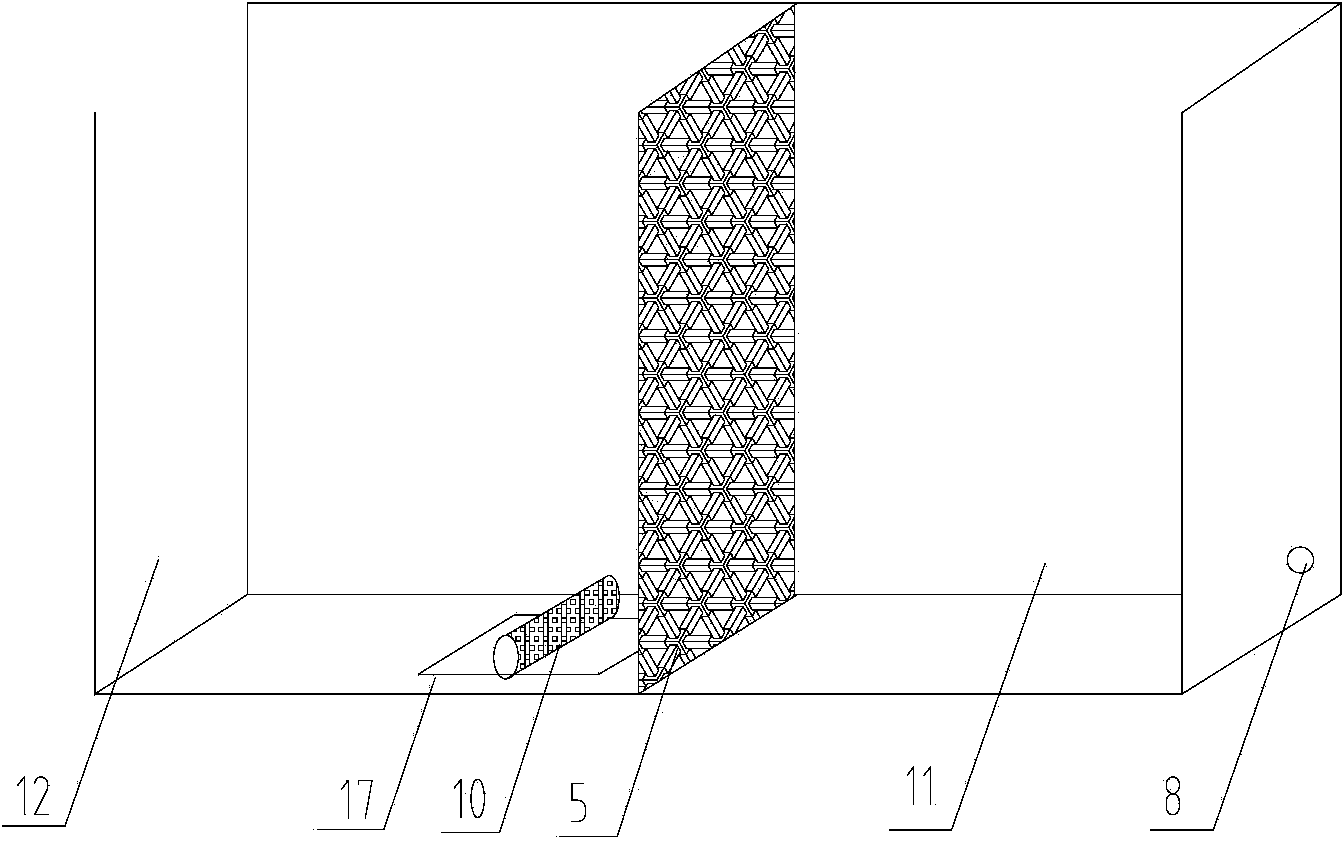

为解决上述问题，本实用新型公布了一种载有超声波的MBR污水处理设备，具体的解决方案如下：一种载有超声波的MBR污水处理设备，包括一体化污水处理箱，连接一体化污水处理箱的出水口的立体生态床;一体化污水处理箱由依次连通的厌氧池、缺氧池、好氧池、清水池构成;所述好氧池与清水池之间设有MBR，好氧池底部设有超声波发生器，超声波发生器的上方设有连续式曝气的第一曝气管。
所述的缺氧池位于好氧池内部，厌氧池位于缺氧池的内部;厌氧池顶部设有溢流堰，溢流堰上设有连通缺氧池的溢流口;缺氧池的底部设有连通好氧池的连通口。
所述的厌氧池为圆形池;所述的缺氧池是与厌氧池具有相同圆心的环形池。
所述的好氧池与厌氧池之间设有使好氧池中的污水回流至厌氧池的回流管和回流泵。
所述的缺氧池的底部设有间歇式曝气的第二曝气管。
所述的厌氧池的入水口位于厌氧池底部。
所述的清水池底部设有与生态立体床相连的排水口。
所述的好氧池底部设有排泥口。本实用新型的有益效果是：在好氧池中设置超声波发生器和曝气管，利用超声波振脱MBR表面的污泥，并利用曝气管中产生的大量气泡将振脱的污泥随气泡带走，防止MBR堵塞和振脱的污泥的二次堵塞。同时，曝气管产生的气泡，可以增加污水中的含氧浓度，提高污水的处理效率。
