申请日2018.03.20
公开(公告)日2018.08.17
IPC分类号B65G47/74; B65G47/24; C02F1/00
摘要
本发明公开了水处理用聚丙烯折叠式滤芯输送装置，包括底架，底架的顶部两侧均设有导轨，底架的顶部上设有移动架，移动架的底部两侧均设有滑块，滑块安装在导轨上;底架的底部四角位置均设有安装壳，安装壳的下部设有万向轮，移动架的顶部一侧设有限位板，移动架的顶面设有导料仓，导料仓安装在限位板之间，限位板的一侧两端均设有导向管，导向管内套装有锁杆，锁杆的内端锁接在导料仓的一外侧，导料仓的下部设有出料板，出料板上设有出料片。本发明可以方便对导料仓的两侧进行牢固锁接;导料仓通过出料片可以使聚丙烯折叠式滤芯一根根有序下料，从而可以方便对聚丙烯折叠式滤芯进行输送。
权利要求书

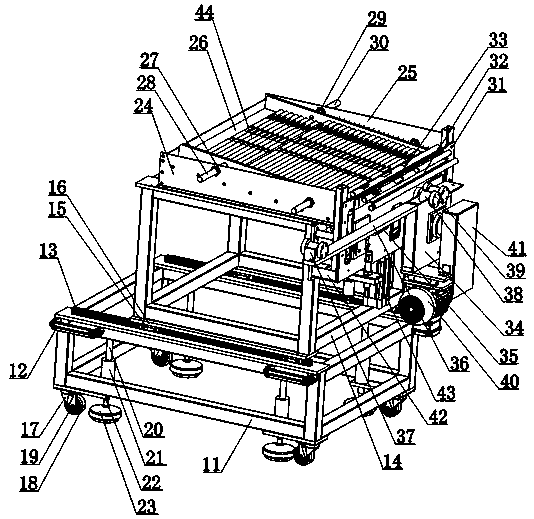

1.水处理用聚丙烯折叠式滤芯输送装置，包括底架(11)，其特征在于：底架(11)的顶部两侧均设有导轨(13)，底架(11)的顶部上设有移动架(14)，移动架(14)的底部两侧均设有滑块(15)，滑块(15)安装在导轨(13)上;底架(11)的底部四角位置均设有安装壳(17)，安装壳(17)的下部设有万向轮(18)，万向轮(18)的轴向位置设有安装轴(19)，安装轴(19)安装在安装壳(17)的下部;底架(11)的内顶部位置设有若干固定轴(20)，固定轴(20)的下端设有气动杆(21)，气动杆(21)的下端设有支撑轴(22)，支撑轴(22)的下端设有支撑脚(23);移动架(14)的顶部一侧设有第一限位板(24)，移动架(14)的顶部另一侧设有第二限位板(25)，移动架(14)的顶面设有导料仓(26)，导料仓(26)安装在第一限位板(24)与第二限位板(25)之间，导料仓(26)呈倾斜状，第一限位板(24)的一侧两端均设有第一导向管(27)，第一导向管(27)内套装有第一锁杆(28)，第一锁杆(28)的内端锁接在导料仓(26)的一外侧，第二限位板(25)的另一侧两端均设有第二导向管(29)，第二导向管(29)内套装有第二锁杆(30)，第二锁杆(30)的内端锁接在导料仓(26)的另一外侧;导料仓(26)的下部设有出料板(31)，出料板(31)上设有出料片(32)，出料片(32)的中部设有弯曲部(33)。
2.根据权利要求1所述的水处理用聚丙烯折叠式滤芯输送装置，其特征在于：移动架(14)的正面设有支撑壳(34)，出料片(32)的下部安装在支撑壳(34)的顶面上;移动架(14)的顶部外侧壁位置设有支撑板(35)，支撑板(35)与支撑壳(34)的顶面之间设有导料板(36)，导料板(36)呈倾斜状。
3.根据权利要求2所述的水处理用聚丙烯折叠式滤芯输送装置，其特征在于：移动架(14)的外侧部位置设有底壳(40)，底壳(40)的顶部设有固定壳(41)，支撑壳(34)安装在固定壳(41)的内侧。
4.根据权利要求1所述的水处理用聚丙烯折叠式滤芯输送装置，其特征在于：移动架(14)的顶部外侧壁位置设有固定板(42)，出料板(31)安装在固定板(42)上。
5.根据权利要求4所述的水处理用聚丙烯折叠式滤芯输送装置，其特征在于：固定板(42)的底部设有固定块(43)，固定块(43)安装在出料板(31)的底部。
6.根据权利要求1所述的水处理用聚丙烯折叠式滤芯输送装置，其特征在于：导料仓(26)的顶面设有若干输送辊(44)。
7.根据权利要求1所述的水处理用聚丙烯折叠式滤芯输送装置，其特征在于：底架(11)的顶部四周位置均设有握把(12)。
8.根据权利要求1所述的水处理用聚丙烯折叠式滤芯输送装置，其特征在于：移动架(14)的底部两侧均设有滑板(16)，滑块(15)安装在滑板(16)的底部。
说明书
水处理用聚丙烯折叠式滤芯输送装置
技术领域
本发明涉及输送装置，特别涉及水处理用聚丙烯折叠式滤芯输送装置。
背景技术
聚丙烯折叠式滤芯是净水器滤芯的;用于过滤水中大颗粒物质;采用进口及国产超细聚丙烯纤维过滤材料及进口无纺布或丝网支撑层折叠;全聚丙烯结构，采用热熔焊技术密封成型，无任何粘接剂，无污染，无纤维脱落;孔径分布均匀，过滤精度范围宽广，压差低，通量和纳污量较大，使用寿命长;具有广泛的化学相容性，应用广泛，价格便宜;每支滤芯孔径检验，且经高纯水冲洗;HCPP聚丙烯折叠式滤芯制药工业各种药液过滤，食品工业中饮用水、酒类、果汁等过滤，化学工业有机溶剂过滤，电子工业高纯水预过滤，油田注水过滤。现有的聚丙烯折叠式滤芯不方便进行导向输送，对聚丙烯折叠式滤芯进行一根根导向输送效率低。
发明内容
本发明所要解决的技术问题是提供可以方便对导料仓的两侧进行牢固锁接;导料仓通过出料片可以使聚丙烯折叠式滤芯一根根有序下料，从而可以方便对聚丙烯折叠式滤芯进行输送的水处理用聚丙烯折叠式滤芯输送装置。
本发明是通过以下技术方案来实现的：
水处理用聚丙烯折叠式滤芯输送装置，包括底架，底架的顶部两侧均设有导轨，底架的顶部上设有移动架，移动架的底部两侧均设有滑块，滑块安装在导轨上;底架的底部四角位置均设有安装壳，安装壳的下部设有万向轮，万向轮的轴向位置设有安装轴，安装轴安装在安装壳的下部;底架的内顶部位置设有若干固定轴，固定轴的下端设有气动杆，气动杆的下端设有支撑轴，支撑轴的下端设有支撑脚;移动架的顶部一侧设有第一限位板，移动架的顶部另一侧设有第二限位板，移动架的顶面设有导料仓，导料仓安装在第一限位板与第二限位板之间，导料仓呈倾斜状，第一限位板的一侧两端均设有第一导向管，第一导向管内套装有第一锁杆，第一锁杆的内端锁接在导料仓的一外侧，第二限位板的另一侧两端均设有第二导向管，第二导向管内套装有第二锁杆，第二锁杆的内端锁接在导料仓的另一外侧;导料仓的下部设有出料板，出料板上设有出料片，出料片的中部设有弯曲部。
进一步地，所述移动架的正面设有支撑壳，出料片的下部安装在支撑壳的顶面上;移动架的顶部外侧壁位置设有支撑板，支撑板与支撑壳的顶面之间设有导料板，导料板呈倾斜状。
进一步地，所述移动架的外侧部位置设有底壳，底壳的顶部设有固定壳，支撑壳安装在固定壳的内侧。
进一步地，所述移动架的顶部外侧壁位置设有固定板，出料板安装在固定板上。
进一步地，所述固定板的底部设有固定块，固定块安装在出料板的底部。
进一步地，所述导料仓的顶面设有若干输送辊。
进一步地，所述底架的顶部四周位置均设有握把。
进一步地，所述移动架的底部两侧均设有滑板，滑块安装在滑板的底部。
本发明的有益效果是：操作者可以将聚丙烯折叠式滤芯一根根安放在导料仓的顶面，倾斜状的导料仓可以方便对聚丙烯折叠式滤芯进行快速输送;第一导向管通过第一锁杆对导料仓的一侧进行锁接，第二导向管通过第二锁杆对导料仓的另一侧进行锁接，从而可以方便对导料仓的两侧进行牢固锁接;导料仓通过出料片可以使聚丙烯折叠式滤芯一根根有序下料，从而可以方便对聚丙烯折叠式滤芯进行输送;移动架通过滑块沿着导轨实现滑动调节，从而可以方便使移动架移动稳定性更加好，方便对导料仓进行移动调节，对导料仓进行调节灵活度更加好。
