申请日2014.12.01
公开(公告)日2018.10.19
IPC分类号B01D61/08; B01D63/00; C02F1/44
摘要
本发明公开了一种滤芯、具有其的净水设备和滤芯的废水排出方法，其中滤芯包括：壳体，所述壳体内限定有腔室，所述壳体设有与所述腔室导通的进水口、净水出口和至少两个废水口，至少两个所述废水口在所述壳体上间隔开布置;过滤件，所述过滤件设在所述腔室内;以及控制阀，所述控制阀与至少两个所述废水口相连并控制至少两个所述废水口交替开闭。根据本发明实施例的滤芯，通过在壳体上设置多个废水口，并且多个废水口通过控制阀交替开闭，腔室内形成间隔的不同方向高压水流，对过滤件进行冲刷，冲刷压力大，在降低废水量的同时，使得过滤件表面水垢减少，延长使用寿命。
权利要求书
1.一种滤芯的废水排出方法，所述滤芯具有至少两个废水口以使得经过过滤后的废水可在至少两个所述废水口之间形成间隔的不同方向的高压水流，其特征在于，包括以下步骤：
S1：控制所述滤芯的一个废水口打开且其余废水口闭合第一预定时间;
S2：同时关闭所述滤芯的所有废水口第二预定时间;
S3：控制所述滤芯的另一个废水口打开且其余废水口打开第一预定时间;
S4：同时关闭所述滤芯的所有废水口第二预定时间;
S5：重复步骤S1-S4。
2.根据权利要求1所述的废水排出方法，其特征在于，所述第一预定时间和第二预定时间分别为0.2-1s。
说明书
滤芯、具有其的净水 设备和滤芯的废水排出方法
技术领域
本发明涉及净水技术领域，更具体地，涉及一种滤芯、具有该滤芯的净水设备以及滤芯的废水排出方法。
背景技术
净饮机、净水设备以其高效的过滤效果和快捷方便的使用方式，深受消费者的欢迎，它们通过高精度的膜进行过滤，得到安全、健康、口感更佳的直饮水。但是，在实际使用过程中、由于家用产品尺寸限制、以及个别高硬度高TDS区域的极端水质条件下，造成膜产品废水量大、膜寿命短，一直是家用净水产品的技术瓶颈。
目前NF或者RO膜元件进出水口设置为：一个进水口，一个纯水出口，还有一个废水出口，使用过程中，进水口连接原水，通过水泵作为动力，将水压送至膜元件中，净水口出净水的同时，废水口排出废水。一般情况下，废水比净水的比例在2:1-7:1，废水量大;当原水水中钙镁离子浓度过大时，造成膜元件表面离子浓缩浓度非常大，超出正常情况下的溶解度，使得在膜表面形成固体沉淀，由于进水、净水和废水一直处于几乎匀速流动状态，膜内部没有除去膜表面沉淀的动力，从而使得膜表面堵塞，膜的使用寿命变短。
发明内容
本发明旨在至少在一定程度上解决上述技术问题之一。
为此，本发明提出一种滤芯，该滤芯可以有效减少过滤件表面水垢，延长使用寿命。
本发明还提出一种具有上述滤芯的净水设备。
本发明还提出一种滤芯的废水排出方法。
根据本发明实施例的滤芯，包括：壳体，所述壳体内限定有腔室，所述壳体设有与所述腔室导通的进水口、净水出口和至少两个废水口，至少两个所述废水口在所述壳体上间隔开布置;过滤件，所述过滤件设在所述腔室内;以及控制阀，所述控制阀与至少两个所述废水口相连并控制至少两个所述废水口交替开闭。
根据本发明实施例的滤芯，通过在壳体上设置多个废水口，并且多个废水口通过控制阀交替开闭，腔室内形成间隔的不同方向高压水流，对过滤件进行冲刷，冲刷压力大，在降低废水量的同时，使得过滤件表面水垢减少，延长使用寿命。
另外，根据本发明实施例的滤芯，还可以具有如下附加的技术特征：
根据本发明的一个实施例，至少两个所述废水口分别设在所述壳体相对设置的两侧。
根据本发明的一个实施例，所述进水口和出水口分别设在所述壳体的两端，所述废水口为两个，两个所述废水口分别设在所述壳体的两端。
根据本发明的一个实施例，每个所述废水口处分别设有一个所述控制阀，两个所述控制阀交替开闭。
根据本发明的一个实施例，所述控制阀为电磁阀，两个所述电磁阀交替开闭的时间差为0.2-1s。
根据本发明的一个实施例，所述过滤件为RO膜或NF膜。

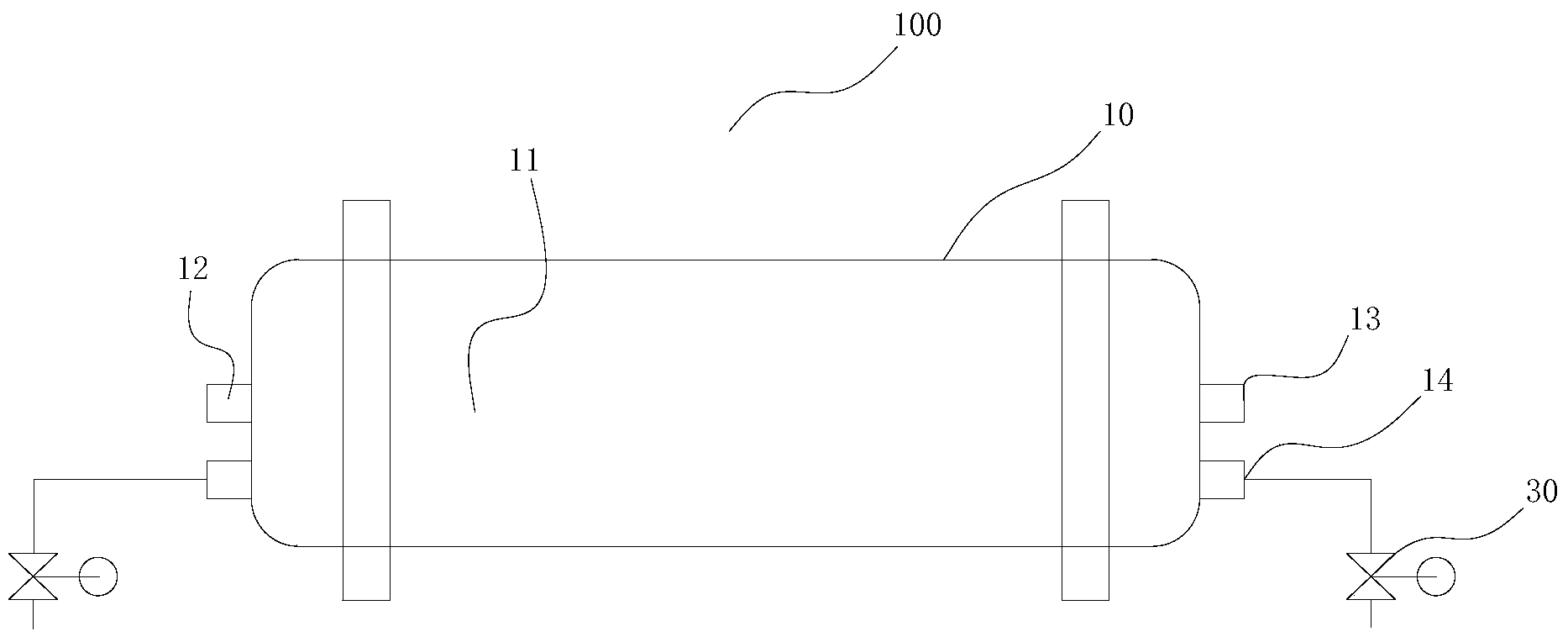

根据本发明一个实施例的滤芯，包括：壳体，所述壳体内限定有腔室，所述壳体设有与所述腔室导通的进水口、净水出口和两个废水口，两个所述废水口分别设在所述壳体的相对设置的两侧;RO膜或NF膜，所述RO膜或NF膜设在所述腔室内;以及两个电磁阀，两个所述电磁阀分别与设在两个所述废水口处以控制两个所述废水口交替开闭。
根据本发明实施例的净水设备，包括根据上述实施例所述的滤芯。
根据本发明实施例的滤芯的废水排出方法，所述滤芯具有至少两个废水口，所述方法包括以下步骤：S1：控制所述滤芯的一个废水口打开且其余废水口闭合第一预定时间;S2：同时关闭所述滤芯的所有废水口第二预定时间;S3：控制所述滤芯的另一个废水口打开且其余废水口打开第一预定时间;S4：同时关闭所述滤芯的所有废水口第二预定时间;S5：重复步骤S1-S4。
根据本发明的一个实施例，所述第一预定时间和第二预定时间分别为0.2-1s。
