申请日2018.07.17
公开(公告)日2019.01.22
IPC分类号G01N1/10
摘要
本实用新型公开了一种环境检测用污水采样瓶，包括支架和位于支架内的瓶体，瓶体顶部一体设有进水口，支架内侧壁上安装有能伸缩的用于卡装瓶体的卡扣，支架的两侧底端分别固设有第一承重块，第一承重块下表面还固设有缓冲垫;瓶体的底部瓶身上螺纹连接有瓶盖，瓶盖下表面固设有第二承重块;进水口为折型结构，进水口的端部一体设有喇叭状的喇叭口;该装置结构简单，易于拆解维护，操作人员取样时，避免双手与污水接触，并且能够平稳下沉到一定深度污水中进行采样，污水能快速进入瓶体，且不易遗撒，瓶体具有缓冲防震功效，防止损坏，取样过程简便，效率高。本实用新型适用于对环境检测过程中污水水质进行采样。
权利要求书

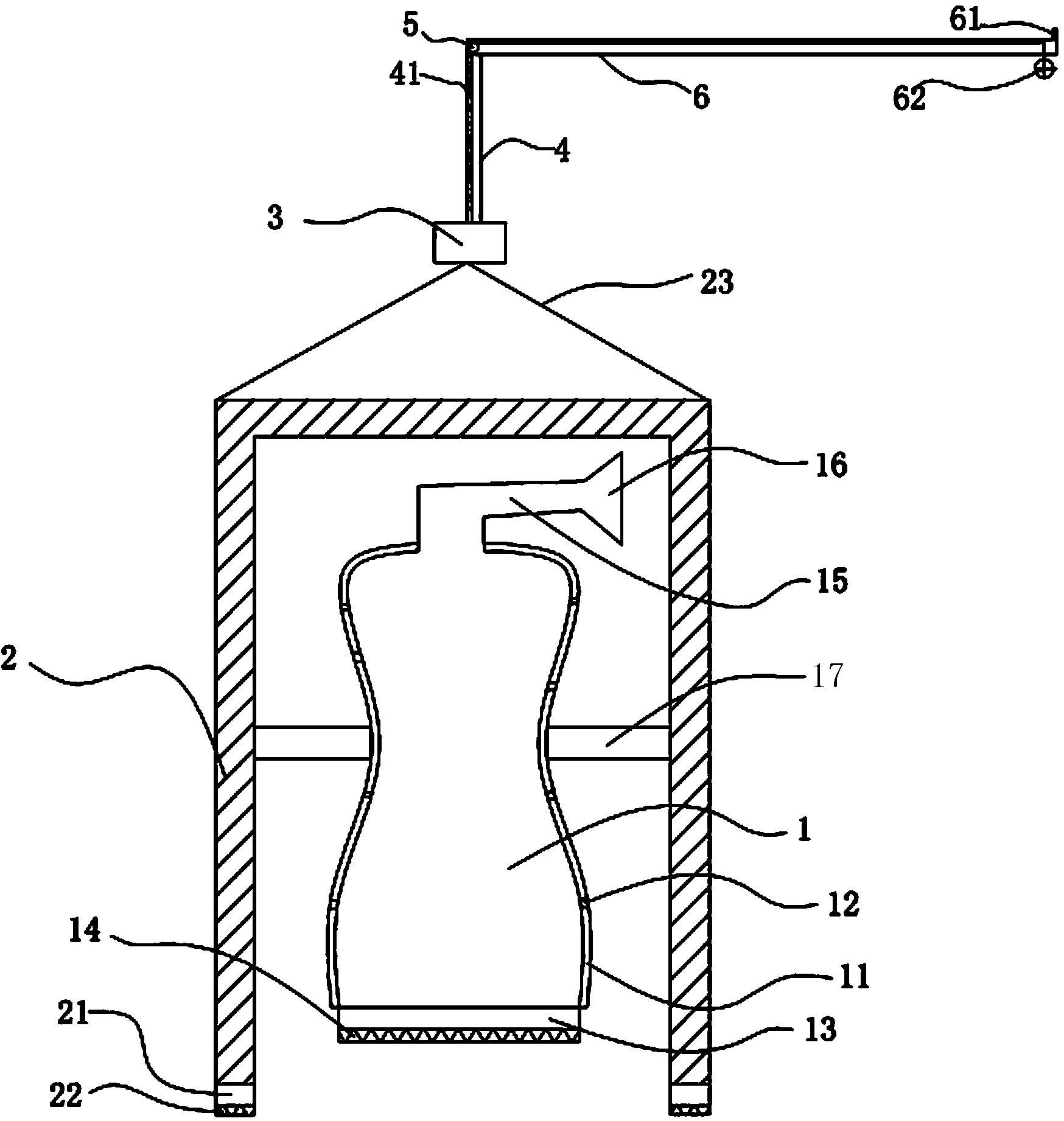

1.一种环境检测用污水采样瓶，包括支架(2)和位于支架(2)内的瓶体(1)，所述瓶体(1)顶部一体设有进水口(15)，其特征在于：所述支架(2)内侧壁上安装有能伸缩的用于卡装瓶体(1)的卡扣(17)，所述支架(2)的两侧底端分别固设有第一承重块(21)，所述第一承重块(21)下表面还固设有缓冲垫(22);所述瓶体(1)的底部瓶身上螺纹连接有瓶盖(13)，所述瓶盖(13)下表面固设有第二承重块(14);所述进水口(15)为折型结构，所述进水口(15)的端部一体设有喇叭状的喇叭口(16);所述支架(2)的顶端固设有呈钝角的固定杆(23)，所述固定杆(23)顶端固设有固定座(3)，所述固定座(3)上设有竖直的带有凹槽(41)的第一支撑杆(4)，所述第一支撑杆(4)上端通过固定轴(5)固定有第二支撑杆(6)，所述第二支撑杆(6)的一端固设有手柄(61)，所述第二支撑杆(6)的另一端固设有盘绕尼龙绳的绞盘(62)，所述尼龙绳依次穿过第二支撑杆(6)和第一支撑杆(4)并与固定座(3)连接，所述固定座(3)后部设有能于凹槽(41)内滑动的滑块。
2.根据权利要求1所述的一种环境检测用污水采样瓶，其特征在于：所述瓶体(1)的外壁套设有缓冲层(11)，所述瓶体(1)与缓冲层(11)之间还间隔设有防震装置(12)。
3.根据权利要求2所述的一种环境检测用污水采样瓶，其特征在于：所述防震装置(12)包括壳体(121)和与其嵌套在一起且具有面接触的摩擦块(122)，所述壳体(121)的内壁固设有弹簧(124)，所述弹簧(124)的另一端通过垫圈(123)连接摩擦块(122)。
4.根据权利要求1-3中任意一项所述的一种环境检测用污水采样瓶，其特征在于：所述支架(2)的两端外侧分别固设有平衡板。
说明书
一种环境检测用污水采样瓶
技术领域
本实用新型属于环境检测技术领域，涉及一种环境检测用污水采样瓶。
背景技术
在水环境检测技术领域，采样瓶是水质检测过程中的必备品，水质检测过程中，通常会由采样人员去采样地现场采样，采集后再返回实验室在相应的检测仪器中对相应的水质因子进行检测，从而分析其达标或者超标情况。通常情况下，采样瓶为一个瓶子，操作人员在现场将其置于需要采集的水样地取水后，密闭将其带回实验室;然而，在污水检测取样的过程中，污水池较深，且不能只取表层水样，需要对不同深度的水进行取样检测，然而现有的水质取样瓶通过操作人员仅仅取得表层水样，且污水容易对操作人员的手造成不良的影响，即便是通过取样泵和管路能够取得一定深度的水样，但是这种方法对于污水来说容易堵塞管路、损坏水泵，不经济。
实用新型内容
为了解决上述的问题，本实用新型提供了一种环境检测用污水采样瓶，该结构简单，易于拆解维护，操作人员取样时，避免双手与污水接触，并且能够平稳下沉到一定深度污水中进行采样，污水能快速进入瓶体，且不易遗撒，瓶体具有缓冲防震功效，防止损坏，取样过程简便，效率高。
为实现上述目的，本实用新型所采用的技术方案如下：
一种环境检测用污水采样瓶，包括支架和位于支架内的瓶体，所述瓶体顶部一体设有进水口，所述支架内侧壁上安装有能伸缩的用于卡装瓶体的卡扣，所述支架的两侧底端分别固设有第一承重块，所述第一承重块下表面还固设有缓冲垫;所述瓶体的底部瓶身上螺纹连接有瓶盖，所述瓶盖下表面固设有第二承重块;所述进水口为折型结构，所述进水口的端部一体设有喇叭状的喇叭口;所述支架的顶端固设有呈钝角的固定杆，所述固定杆顶端固设有固定座，所述固定座上设有竖直的带有凹槽的第一支撑杆，所述第一支撑杆上端通过固定轴固定有第二支撑杆，所述第二支撑杆的一端固设有手柄，所述第二支撑杆的另一端固设有盘绕尼龙绳的绞盘，所述尼龙绳依次穿过第二支撑杆和第一支撑杆并与固定座连接，所述固定座后部设有能于凹槽内滑动的滑块。
作为本实用新型的一种限定，所述瓶体的外壁套设有缓冲层，所述瓶体与缓冲层之间还间隔设有防震装置。
作为本实用新型的进一步限定，所述防震装置包括壳体和与其嵌套在一起且具有面接触的摩擦块，所述壳体的内壁固设有弹簧，所述弹簧的另一端通过垫圈连接摩擦块。
本实用新型还有一种限定，所述支架的两端外侧分别固设有平衡板。
由于采用本实用新型技术方案后，所取得的有益效果如下：
本实用新型提供的一种环境检测用污水采样瓶，结构简单，易于拆解维护，操作人员取样时，避免双手与污水接触，并且能够平稳下沉到一定深度污水中进行采样，污水能快速进入瓶体，且不易遗撒，瓶体具有缓冲防震功效，防止损坏，取样过程简便，效率高。
本实用新型适用于对环境检测过程中污水水质进行采样。
