申请日2018.06.01
公开(公告)日2019.03.15
IPC分类号B01D29/58; B01D29/01; B01D29/94; C02F1/00
摘要
本实用新型提供一种便于收集化工污物的污水处理装置，涉及污水处理技术领域。该便于收集污物的污水处理装置，包括收集桶，所述收集桶内部的底壁固定连接有处理桶，所述处理桶的顶部为开口状，所述收集桶的顶部贯通连接有进水管，所述收集桶底部的两侧贯通连接有排污管，所述收集桶内部的侧壁固定连接有弧形板。该便于收集污物的污水处理装置，通过设置了弧形板和过滤网、伺服电机、第一螺纹杆、连接块、第二螺纹杆、连接块、第二螺纹杆、第一轴承、第一螺纹套、第二螺纹套、第二轴承、伸缩杆、短板、弹簧、滚轮、漏洞、推板和透视玻璃的配合使用，从而保证了化工污水与化工污物的分离效率，从而提高了污水处理的效率。
权利要求书
1.一种便于收集化工污物的污水处理装置，包括收集桶(1)，其特征在于：所述收集桶(1)内部的底壁固定连接有处理桶(2)，所述处理桶(2)的顶部为开口状，所述收集桶(1)的顶部贯通连接有进水管(3)，所述收集桶(1)底部的两侧贯通连接有排污管(4)，所述处理桶(2)的右侧贯通连接有出水管(5)，所述收集桶(1)内部的侧壁固定连接有弧形板(6)，所述弧形板(6)的底部与处理桶(2)的顶部固定连接，所述收集桶(1)左侧的上方固定连接有承载板(7)，所述承载板(7)的上表面固定连接有伺服电机(8)，所述伺服电机(8)的输出端通过联轴器转动连接有第一螺纹杆(9)，所述第一螺纹杆(9)远离伺服电机(8)的一端贯穿收集桶(1)的左壁并延伸至收集桶(1)的内部，所述第一螺纹杆(9)远离伺服电机(8)的一端固定连接有连接块(10)，所述连接块(10)的右侧固定连接有第二螺纹杆(11)，所述第二螺纹杆(11)远离连接块(10)的一端通过第一轴承(12)与收集桶(1)内部的右壁固定连接，所述第一螺纹杆(9)的外表面螺纹连接有第一螺纹套(13)，所述第二螺纹杆(11)的外表面螺纹连接第二螺纹套(14)，所述第一螺纹套(13)与第二螺纹套(14)的外表面套接有第二轴承(15)，所述第二轴承(15)的底部固定连接有伸缩杆(16)，所述伸缩杆(16)的底部固定连接有短板(17)，所述伸缩杆(16)的外表面套接有弹簧(18)，所述弹簧(18)的顶端与第二轴承(15)的底部固定连接，所述弹簧(18)的底端与短板(17)的顶部固定连接，所述短板(17)的底部固定连有滚轮(19)，所述滚轮(19)的底部固定连接有推板(20)，所述弧形板(6)的中央开设有孔洞，孔洞处镶嵌有过滤网(21)，所述弧形板(6)上表面的两侧开均设有漏洞(22)。
2.根据权利要求1所述的一种便于收集化工污物的污水处理装置，其特征在于：所述过滤网(21)的直径小于处理桶(2)的直径，所述弧形板(6)直径与收集桶(1)内壁的直径相适配。

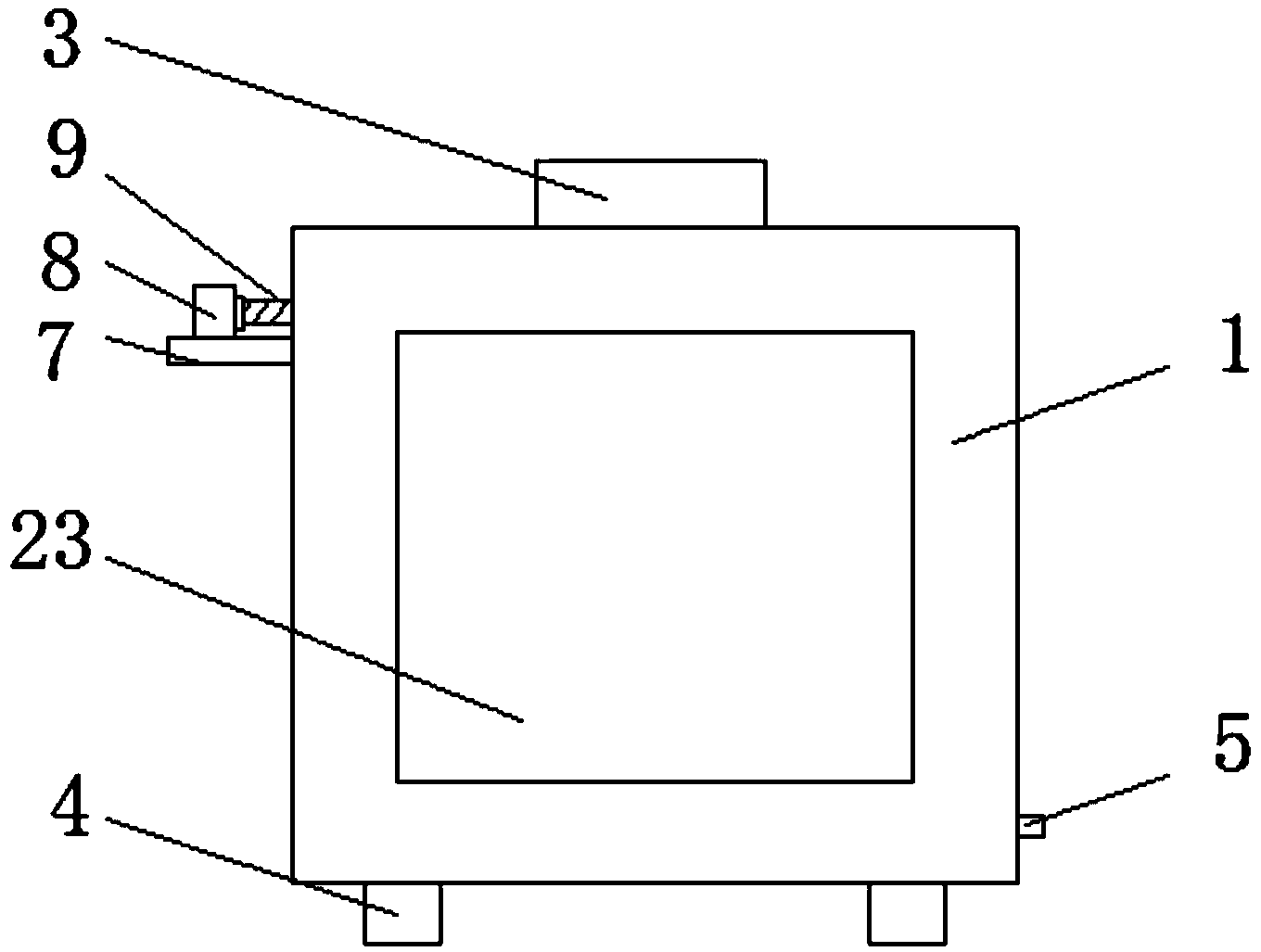

3.根据权利要求1所述的一种便于收集化工污物的污水处理装置，其特征在于：所述收集桶(1)的正表面的中部镶嵌有透视玻璃(23)。
4.根据权利要求1所述的一种便于收集化工污物的污水处理装置，其特征在于：所述第一螺纹杆(9)与第二螺纹杆(11)的外表面开设的螺纹槽为相对设置，所述第一螺纹杆(9)与第二螺纹杆(11)的直径相适配。
5.根据权利要求1所述的一种便于收集化工污物的污水处理装置，其特征在于：所述连接块(10)位于收集收集桶(1)的中心垂直线上，所述第一螺纹套(13)与第二螺纹套(14)以连接块为中心轴分别设置在第一螺纹杆(9)和第二螺纹杆(11)的外表面。
6.根据权利要求1所述的一种便于收集化工污物的污水处理装置，其特征在于：所述推板(20)的直径大于处理桶(2)的直径，所述推板(20)直径大于漏洞(22)的直径。
说明书
一种便于收集化工污物的污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种便于收集化工污物的污水处理装置。
背景技术
污水，通常是指受到一定污染的、来自生活和生产排出的废水。污水处理，是指为使污水达到排水某一水体或再次使用的水质要求，对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，目前污水的种类有很多，许多污水中有很多的污物，在对污水进行处理时需要将污物与水分进行分离，现有污水处理装置在分离污物时不便于对污物进行收集，从而容易让污物造成二次污染，从而就降低了污水的处理效果。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种便于收集化工污物的污水处理装置，解决了污物不方便收集会降低处理装置实用性的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种便于收集化工污物的污水处理装置，包括收集桶，所述收集桶内部的底壁固定连接有处理桶，所述处理桶的顶部为开口状，所述收集桶的顶部贯通连接有进水管，所述收集桶底部的两侧贯通连接有排污管，所述处理桶的右侧贯通连接有出水管，所述收集桶内部的侧壁固定连接有弧形板，所述弧形板的底部与处理桶的顶部固定连接，所述收集桶左侧的上方固定连接有承载板，所述承载板的上表面固定连接有伺服电机，所述伺服电机的输出端通过联轴器转动连接有第一螺纹杆，所述第一螺纹杆远离伺服电机的一端贯穿收集桶的左壁并延伸至收集桶的内部，所述第一螺纹杆远离伺服电机的一端固定连接有连接块，所述连接块的右侧固定连接有第二螺纹杆，所述第二螺纹杆远离连接块的一端通过第一轴承与收集桶内部的右壁固定连接，所述第一螺纹杆的外表面螺纹连接有第一螺纹套，所述第二螺纹杆的外表面螺纹连接第二螺纹套，所述第一螺纹套与第二螺纹套的外表面套接有第二轴承，所述第二轴承的底部固定连接有伸缩杆，所述伸缩杆的底部固定连接有短板，所述伸缩杆的外表面套接有弹簧，所述弹簧的顶端与第二轴承的底部固定连接，所述弹簧的底端与短板的顶部固定连接，所述短板的底部固定连有滚轮，所述滚轮的底部固定连接有推板，所述弧形板的中央开设有孔洞，该孔洞处镶嵌有过滤网，所述弧形板上表面的两侧开均设有漏洞。
进一步的，所述过滤网的直径小于处理桶的直径，所述弧形板直径与收集桶内壁的直径相适配。
进一步的，所述收集桶的正表面的中部镶嵌有透视玻璃。
进一步的，所述第一螺纹杆与第二螺纹杆的外表面开设的螺纹槽为相对设置，所述第一螺纹杆与第二螺纹杆的直径相适配。
进一步的，所述连接块位于收集收集桶的中心垂直线上，所述第一螺纹套与第二螺纹套以连接块为中心轴分别设置在第一螺纹杆和第二螺纹杆的外表面。
进一步的，所述推板的直径大于处理桶的直径，所述推板直径大于漏洞的直径。
有益效果
相比较现有技术，本实用新型的有益效果是：
1、该便于收集污物的污水处理装置，通过设置了弧形板和过滤网，使污水通过过滤网流入处理桶，使污水中的杂质都挡在弧形板上，在通过伺服电机、第一螺纹杆、连接块、第二螺纹杆、第一轴承、第一螺纹套、第二螺纹套、第二轴承、伸缩杆、短板、弹簧、滚轮、漏洞、推板和透视玻璃的配合使用，能够使弧形板上的杂质流入收集桶在通过排污管可以将进行收集，从而保证了化工污水与化工污物的分离效率，从而提高了污水处理的效率。
